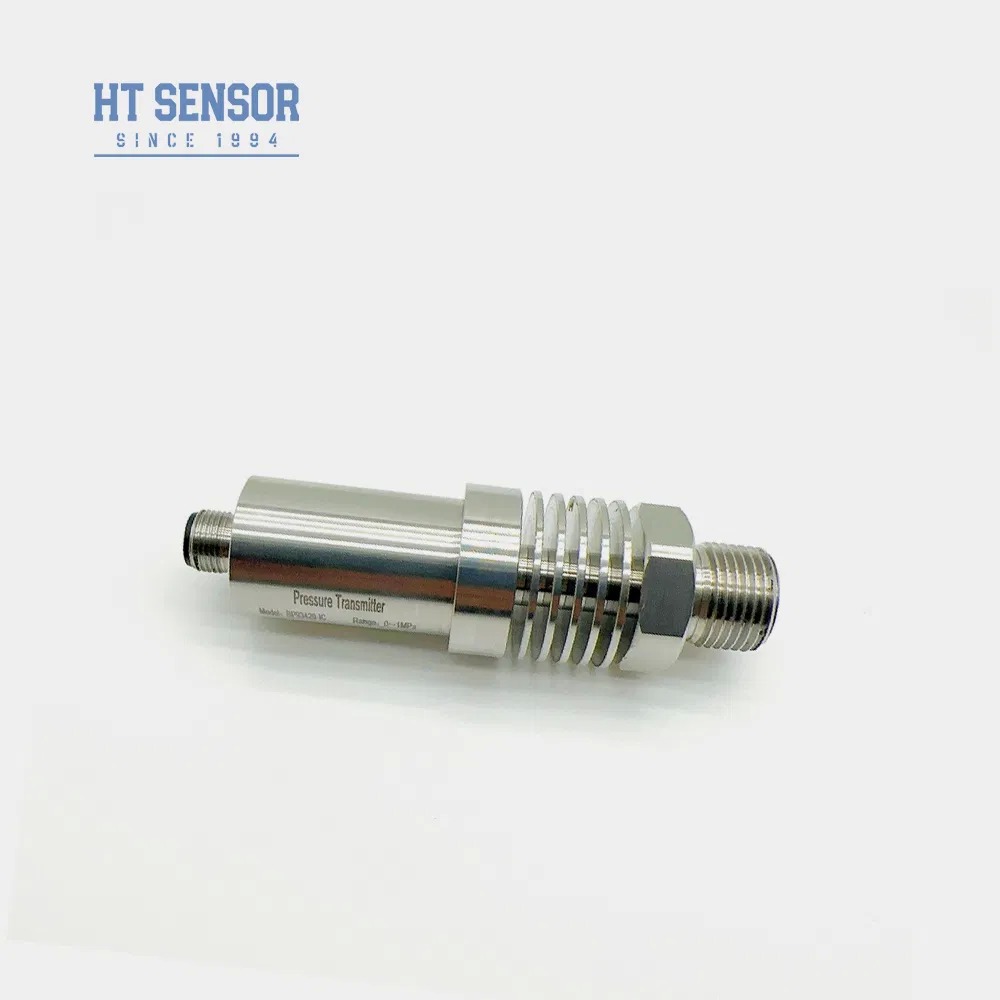

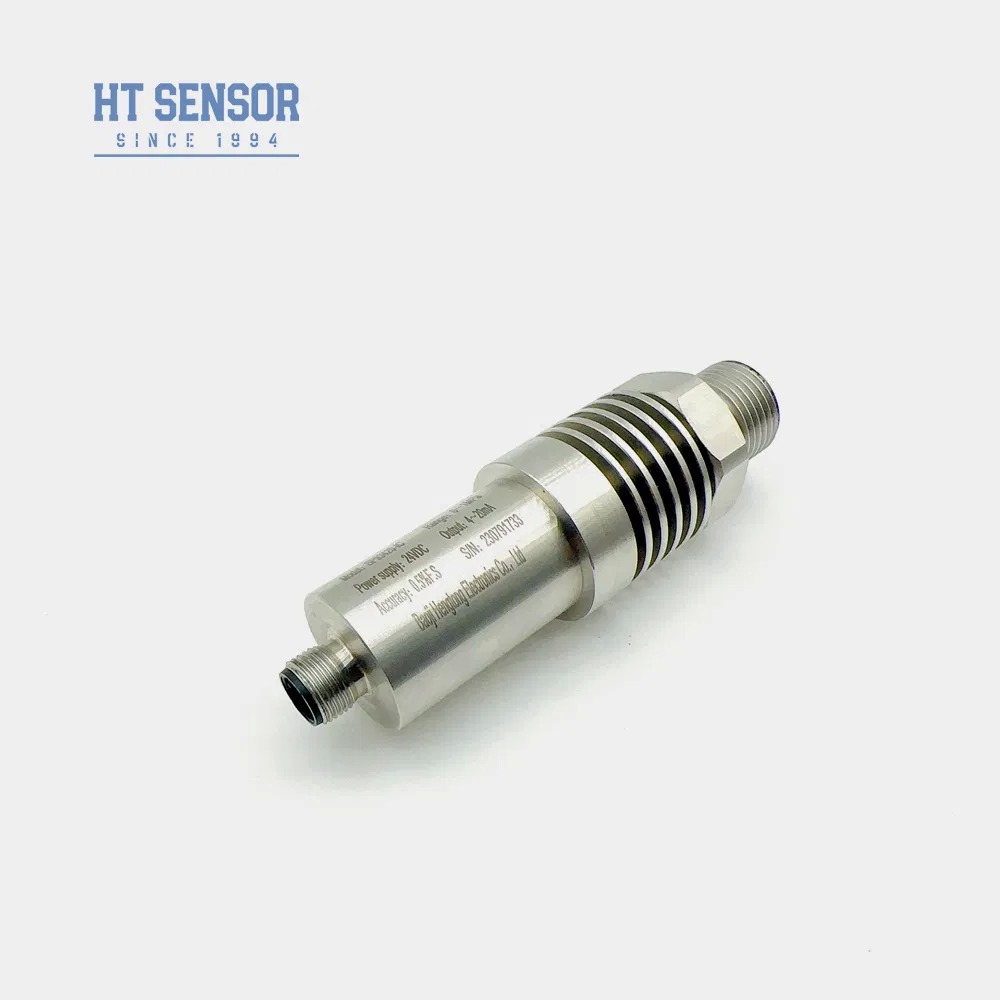

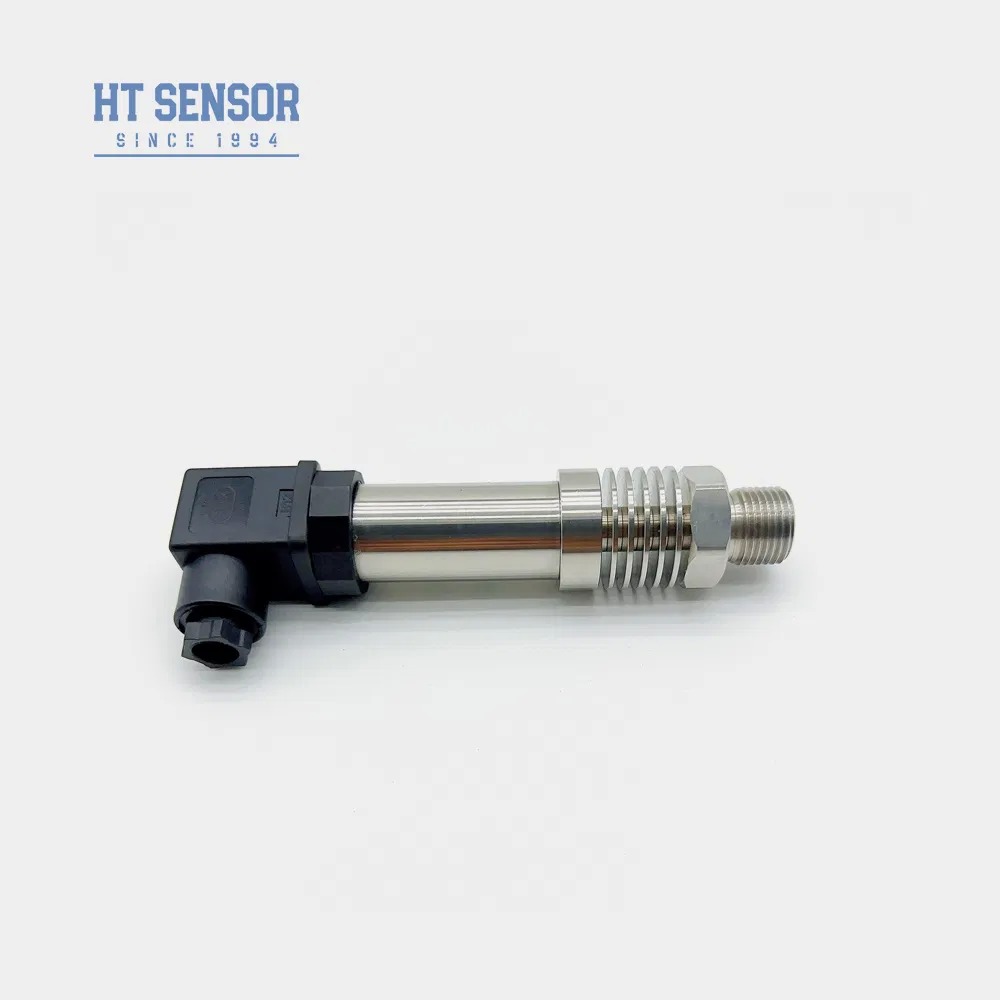

هينغتونغ 4-20mA إخراج 316L ناقل الضغط من الفولاذ المقاوم للصدأ بدقة 0.5% لقياس مستوى السائل
Product Details
| رقم الموديل: | BP93420-IC | قياس المتوسطة: | سائل |
|---|---|---|---|
| درجة الدقة: | 0.5% | نطاق الضغط: | -100 كيلو باسكال...0 كيلو باسكال ~10 كيلو باسكال...100 ميجا باسكال |
| تصنيف IP: | IP65 | نوع الضغط: | الضغط المقياسي، الضغط المطلق، الضغط المغلق |
| مواد الإسكان: | 316 لتر | استقرار على المدى الطويل: | +-0.1% في السنة (نوع) |
| الزائد: | ≤ 1.5 مرة من النطاق المقدر | التكرار: | 0.1٪ فس |
| التباطؤ: | 0.1٪ فس | درجة حرارة التشغيل: | -20 درجة مئوية ~ 150 درجة مئوية |
| درجة حرارة التخزين: | -40 درجة مئوية ~ 120 درجة مئوية | إشارة الإخراج: | 4 ~ 20ma ، 0 ~ 10/20ma ، 0/1 ~ 5V ، 0/1 ~ 10V ، 0.5 ~ 4.5V ، RS485 |
| وزن: | ~ 0.3 كجم | ||
| إبراز |
ناقل ضغط الخروج 4-20mA,مستشعر الضغط من الفولاذ المقاوم للصدأ 316L,جهاز إرسال مستوى السائل بدقة 0.5%,316L Stainless Steel Pressure Sensor,0.5% Accuracy Liquid Level Transmitter |
||
Product Description
- نطاق قياس واسع مع هيكل من الفولاذ المقاوم للصدأ
- تكوينات واجهة ضغط متعددة متاحة
- هيكل من الفولاذ المقاوم للصدأ بتصنيف حماية IP65
- قدرة ضبط الصفر والمقياس الكامل
- دقة قياس عالية
- هيكل كامل من الفولاذ المقاوم للصدأ للمتانة
- قياس ضغط الغازات والسوائل غير المسببة للتآكل باستخدام الفولاذ المقاوم للصدأ 316L
- تطبيقات صناعة البحرية والطيران
- مراقبة العمليات الصناعية في البترول، الكيماويات، المعادن، توليد الطاقة، والهيدرولوجيا
- أنظمة التحكم الهيدروليكية والهوائية
| نطاق القياس | -100kPa...0kPa ~ 10kPa...100MPa |
| نوع الضغط | ضغط مقياس، ضغط مطلق، ضغط محكم |
| سعة الحمل الزائد | ≤ 1.5 مرة من النطاق المقدر |
| الدقة @ 25 درجة مئوية | ±0.25% (نموذجي) ±0.5% (أقصى) |
| التكرار | 0.1%FS |
| التخلف | 0.1%FS |
| الاستقرار طويل الأمد | ±0.1%F.S/سنة (نموذجي) ±0.2%F.S/سنة (أقصى) |
| انحراف درجة حرارة نقطة الصفر | ±0.02%F.S/°C (≤100KPa) ±0.01%F.S/°C (>100KPa) |
| انحراف درجة حرارة المقياس الكامل | ±0.02%F.S/°C (≤100KPa) ±0.01%F.S/°C (>100KPa) |
| استجابة التردد | 2.4Khz |
| درجة حرارة التعويض | 0-70 درجة مئوية (≤10 ميجا باسكال، قابل للتخصيص) |
| درجة حرارة التشغيل | -20 درجة مئوية ~ 150 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية ~ 120 درجة مئوية |
| مقاومة الاهتزاز | 10 جرام، 55 هرتز ~ 2 كيلو هرتز |
| مادة الهيكل | 304، 316L |
| مادة الغشاء | 316L |
| مقاومة العزل | 100MΩ 100VDC |
| تصنيف مقاومة الانفجار | Ex db IIC T6 Gb |
| تصنيف الحماية | IP65 |
| مانع تسرب O-Ring | مطاط الفلور |
| الوزن | ~0.3 كجم |
| إشارة الخرج | جهد الإمداد | نوع الخرج |
|---|---|---|
| 4~20mA | 12~30VDC | 2/3/4 سلك |
| 0~10/20mA | 3 سلك | |
| 0/1~5V 0/1~10V 0.5~4.5V |
5VDC | |
| بروتوكول اتصال RS485 | 3.6~30V / بطارية | 4 سلك |
- تأكد من توافق الوسط مع الأجزاء الملامسة للمنتج
- نماذج مقاومة الانفجار لا تشمل رؤوس العرض الرقمي
- أجهزة الإرسال المزودة بشاشة LCD/LED تتطلب مصدر طاقة ≥20VDC
- قم بتركيب أجهزة حماية من الصواعق وتأكد من التأريض السليم
- مانع تسرب O-Ring من مطاط الفلور مصنف لـ -20 درجة مئوية إلى 250 درجة مئوية (مطلوب EPDM أقل من -20 درجة مئوية)
- طول الكابل الافتراضي: 1.5 متر بولي إيثيلين (مواد أخرى متاحة)
- حدد المتطلبات الخاصة لبيئات الاهتزاز، الصدمات، أو EMI/RFI
| رمز | بناء المخطط |
|---|---|
| IB | جهاز إرسال ضغط عام |
| IX | جهاز إرسال ضغط بشاشة عرض |
| IE | جهاز إرسال ضغط مقاوم للصدمات للطيران |
| IIC/III | جهاز إرسال ضغط صناعي عام/بشاشة عرض |
| IF | جهاز إرسال ضغط مقاوم للرطوبة |
| IIE/IIIE | جهاز إرسال ضغط عام/بشاشة عرض |
| IN | جهاز إرسال ضغط مخصص لتكييف الهواء |
| IC | جهاز إرسال ضغط عالي الحرارة |
| IQ/IQT | جهاز إرسال ضغط بغشاء كبير / عالي الحرارة |
Product Highlights
يوفر جهاز إرسال الضغط Hengtong BP93420-IC OEM دقة بنسبة 0.5% وحماية IP65 وهيكل من الفولاذ المقاوم للصدأ 316L. قابل للتخصيص لقياس الضغط/المطلق/المختوم بنطاق واسع من -100 كيلو باسكال إلى 100 ميجا باسكال. مثالي للبيئات الصناعية القاسية بقدرة على تحمل درجات حرارة عالية تصل إلى 150 درجة مئوية.
