جهاز نقل الضغط الرقمي BPHT24-III جهاز استشعار الضغط الرقمي
Product Details
| النموذج رقم: | BPHT24-III | النطاق: | 0-10kpa~35Mpa |
|---|---|---|---|
| تصنيف الحماية: | IP65 | انتاج |: | علبة 4-20mA مع HART |
| مواد الإسكان: | سبيكة الألومنيوم | نوع الضغط: | الضغط المقياسي، الضغط المطلق، الضغط المغلق |
| المواصفات: | جهاز إرسال لجهاز استشعار ضغط الحجاب الحاجز | الأصل: | الصين |
| وسط القياس: | سائل، غاز، صمغ للمشروبات وما إلى ذلك | درجة الدقة: | 0.5٪ |
| إبراز |
جهاز نقل الضغط الرقمي BPHT24-III,ناقل الضغط الرقمي الحجاب الحاجز,أجهزة استشعار الضغط الرقمية بالشاشة الحاجزية,Digital Pressure Transmitter Flush Diaphragm,Flush Diaphragm Digital Pressure Sensors |
||
Product Description

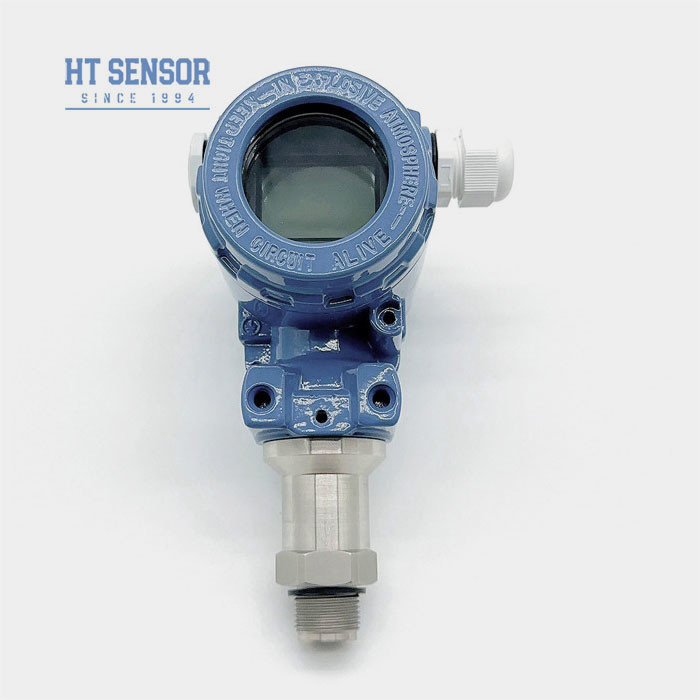

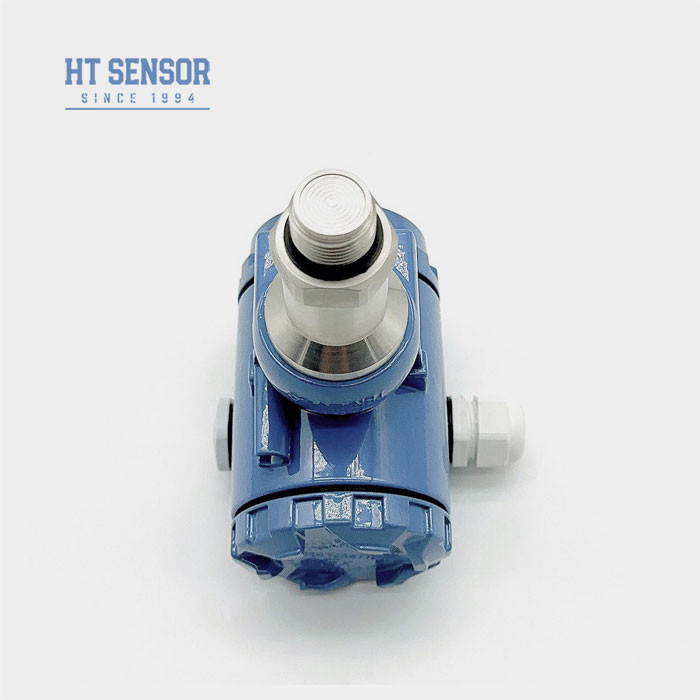

Hengtong BPHT24-III جهاز استشعار ضغط الحجاب الحاجز الرقمي
جهاز نقل الضغط BPHT24-III
إدخال جهاز إرسال لجهاز استشعار ضغط الحجاب الحاجز:
يتم استخدام جهاز نقل الضغط BPHT24-III بشكل رئيسي في قياس ضغط آلة درع النفط السائل اللزج مضاد التقليص ومضاد التبلور.يعتمد الكل هيكل الفولاذ المقاوم للصدأ المتكامل، ونوعين من هيكل فيلم مسطح مع أو بدون تجويف يمكن أن تختار المواد التي تتلامس مع الوسيط هو 316L الفولاذ المقاوم للصدأ والفلور المطاطي،والذي له مقاومة جيدة للارتداء والتآكلمقاومة جيدة للمياه، قوية ضد التداخل واستقرار طويل الأجل جيدة. سهلة التثبيت. مع مقاومة ارتعاش عالية ومقاومة للصدمات.
خصائص المنتجمن جهاز استشعار ضغط الحجاب الحاجز:
1مجموعة متنوعة من خيارات واجهة الضغط
2مصممة للتطبيقات الصحية لمنع النطاق المتوسط.
3دقة عالية، كل بنية الفولاذ المقاوم للصدأ
4سهل التنظيف، قابلة للتعديل والعرض.
التطبيقاتمن جهاز استشعار ضغط الحجاب الحاجز:
1مناسبة لقياس 316L الغاز غير الساطع والسوائل.
2مناسبة لحماية البيئة والصناعة الكيميائية.
3تستخدم في صناعات الطيران والبحرية
4مثالية للاستخدام في الصناعات الطبية والصيدلانية الحيوية ونظافة الأغذية.
| معايير الأداءمن جهاز استشعار ضغط الحجاب الحاجز | |
| نطاق القياس | 0~35Kpa...~20MPa |
| نوع الضغط | الضغط المقياسي، الضغط المطلق، الضغط المغلق |
| الحمل الزائد | ≤ 1.5 مرة من النطاق المسمى |
| الدقة @ 25oC | ±0.25% (العادي) ±0.5% (الحد الأقصى) |
| قابلية التكرار والهستيريس | 0.02% F.S. ((النوع) 0.05% F.S. ((الحد الأقصى) |
| الاستقرار على المدى الطويل | ± 0.1%F.S/year ((النموذجية) ± 0.2%F.S/year ((الحد الأقصى) |
| الانحراف في درجة حرارة النقطة الصفرية | ± 0.02%F.S/oC ((≤100KPa) ± 0.01%F.S/oC ((>100KPa) |
| الانحراف الحراري على نطاق كامل | ± 0.02%F.S/oC ((≤100KPa) ± 0.01%F.S/oC ((>100KPa) |
| استجابة التردد | 2.4Khz |
| درجة حرارة التعويض | 0-70oC ((≤10mpa، قابلة للتخصيص) |
| درجة حرارة العمل | -20 درجة مئوية إلى 80 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية ~ 120 درجة مئوية |
| اهتزاز | 10g،55Hz ~ 2kHz |
| مواد السكن | 304316 لتر |
| مادة الحجاب الحاجز | 316L |
| مقاومة العزل | 100MΩ 100VDC |
| تصنيف مقاومة للانفجار | Ex db IIC T6 جيجابايت |
| تصنيف الحماية | IP65 |
| مهرجان الحلقة | مطاط الفلور |
| الوزن | ~ 0.8 كجم |
| إشارة الخروج | فولتاج التغذية | نوع الإخراج |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 سلك |
| 0 ~ 10 / 20mA | 3 أسلاك |
|
| 0/1 ~ 5 فولت | ||
| 0/1~10 فولت | ||
| 0.5 إلى 4.5 فولت | 5VDC | |
| بروتوكول الاتصال RS485 | 3.6 ~ 30 فولت / بطارية | 4 أسلاك |
| المخطط البناء | |
| البعد | |
| نصائح الطلب |
1عند اختيار المنتجات، يرجى التأكد من أن الوسيط متوافق مع جزء الاتصال من المنتج الذي يجري اختباره.
2عند وضع الطلب، يرجى ملاحظة أن المنتجات المقاومة للانفجار لا تتضمن شاشة عرض رقمية.
3عند الطلب مع رأس شاشة LCD أو LED للعرض من المحول ، يجب أن يكون طاقة جهاز الإرسال لا تقل عن 20 VDC.
4لضمان التشغيل الموثوق به للمنتج ، يوصى بالمستخدم في الميدان تثبيت أجهزة حماية البرق ،وضمان أن المنتجات وإمدادات الطاقة.
5. الحلقات O من المطاط الفلوريني تتراوح درجة حرارة التشغيل المسموح بها من - 20 °C ~ 250 °C. عندما تكون درجة حرارة تشغيل المنتج أقل من - 20 °C ، فمن الضروري اختيار حلقة الختم من نوع EPDM O.
6طول الكابل الافتراضي هو 1.5m وهناك ثلاثة مواد للاختيار من بينها. إذا لم تكن هناك تعليمات خاصة، يمكن استخدام مواد كابل البولي إيثيلين.إذا كنت بحاجة إلى مادة مختلفة من الكابلات، من فضلك أوضح ذلك في الترتيب
7في حالة وجود متطلبات خاصة مثل الاهتزاز القوي، والصدمة الفورية، والتداخل الكهرومغناطيسي القوي أو ترددات الراديو، يرجى إبلاغنا وإشارة في النظام.
| دليل الطلب | ||||||||
| BPHT24 | ناقل الضغط | |||||||
| الرمز | المخطط البناء | |||||||
| القرن التاسع | عرض جهاز نقل الضغط | IIC/III | الصناعية العامة/ جهاز إرسال الضغط على الشاشة | |||||
| T | ناقل الضغط المقاوم لدرجات الحرارة العالية | |||||||
| نطاق القياس | 0~35Kpa...~20MPa | |||||||
| (0-X) Kpa أو MPa | إكس: يشير إلى نطاق القياس الفعلي | |||||||
| الرمز | إمدادات الطاقة | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | غيرها | |||||||
| الرمز | إشارة الخروج | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| الرمز | اتصال الضغط | |||||||
| J1 | M20 × 1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | غيرها | |||||||
| الرمز | الاتصال الكهربائي | |||||||
| B1 | هيرشمان | |||||||
| B2 | مغلق PG7 | |||||||
| B3 | مخرج الكابلات المغلقة | |||||||
| B4 | 2088 غطاء صناعي | |||||||
| B5 | 2088 غطاء صناعي مع عرض | |||||||
| B6 | غيرها | |||||||
| الرمز | نوع الضغط | |||||||
| G | ضغط القياس | |||||||
| أ | الضغط المطلق | |||||||
| S | ضغط مرجعية مغلقة | |||||||
الأسئلة الشائعة:
1س: ما هي خصائص أجهزة إرسال أجهزة استشعار الضغط الخاصة بك؟
الجواب: دقة عالية، متانة، وأداء ممتاز. التخصيص متاح.
2س: هل يمكنني تخصيص مواصفات خاصة؟
ج: نعم، يمكن لمهندسيننا تخصيص المنتجات لتلبية الاحتياجات المحددة. نحن نقدم خدمة OEM و ODM.
3س: ما هي قدرة الإنتاج الخاصة بك؟
أ: منشآتنا التصنيعية قادرة على إنتاج ما يصل إلى 30,000 جهاز إرسال لجهاز استشعار الضغط في الشهر، لذلك نحن قادرون تماما على تلبية احتياجات الطلبات على نطاق واسع.من المستحسن الاتصال بفريق المبيعات لدينا مسبقاً لضمان تسهيل الإنتاج وتخطيط التسليم.
4السؤال: ما هي فترة التسليم النموذجية؟
ج: 5~8 أيام عمل للنماذج القياسية. المنتجات المخصصة قد تختلف.
5السؤال: كيف يتم تسعير المنتجات؟ هل هناك أي خصومات؟
ج: أسعار تنافسية مع خصومات للطلبات السائبة أو الشركاء على المدى الطويل.
6س: ما هو ضمان منتجاتك؟ وخدمة ما بعد البيع؟
ج: وقت الضمان لدينا هو 24 شهرا بعد الشحن، وبعد البيع لدينا سوف تجيب مع أسئلتك في 24hrs، التعليمات عن بعد عن طريق شبكة الكمبيوتر هودائما متاحة.
