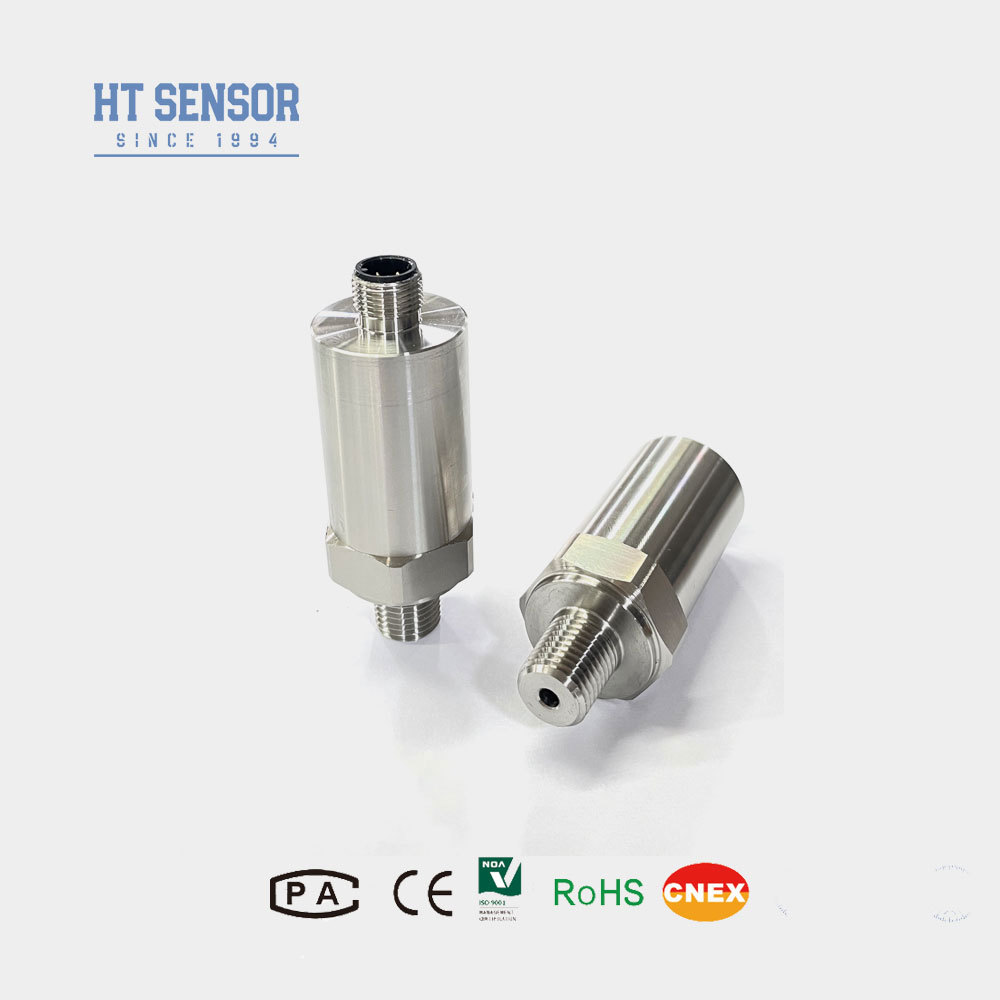

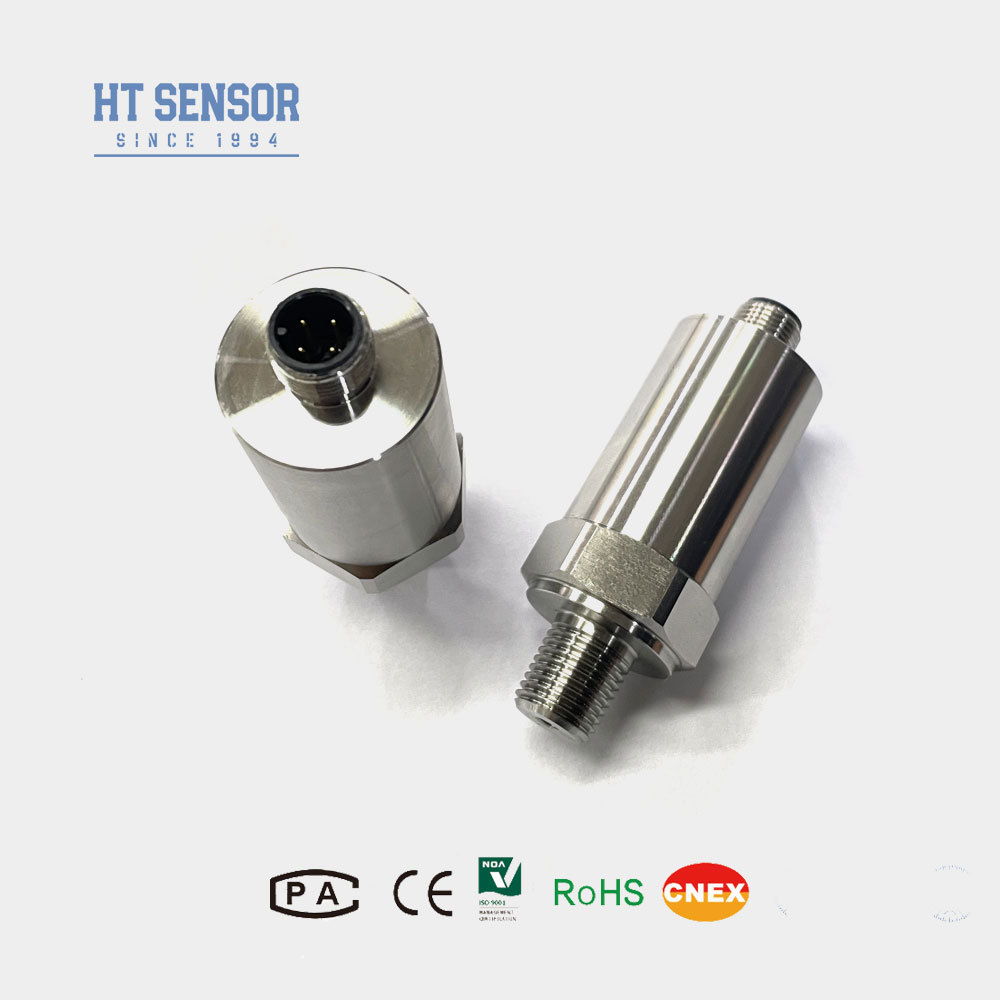

مستشعر الضغط الصناعي BP156 جهاز نقل الضغط مع مستشعر مستوى M12*1 G1/4
Product Details
| رقم الموديل: | بي بي 156 | قياس المتوسطة: | سائل |
|---|---|---|---|
| درجة الدقة: | 0.5 جرام | نطاق الضغط: | 0 كيلو باسكال ~ 10 كيلو باسكال ..... 40 ميجا باسكال |
| نوع الضغط: | الضغط المقياسي، الضغط المطلق، الضغط المغلق | درجة حرارة التعويض: | -10 ℃ ~ 70 ℃ |
| الحمل الزائد: | ≤ 1.5 مرة من النطاق المقدر | دقة: | ± 0.25 ٪ (TYP.) ± 0.5 ٪ (كحد أقصى) |
| استقرار على المدى الطويل: | ± 0.1 ٪ fs/year (typ.) ± 0.2 ٪ fs/year (max.) | درجة حرارة التشغيل: | -20 درجة مئوية ~ 80 درجة مئوية |
| درجة حرارة التخزين: | -40 درجة مئوية ~ 120 درجة مئوية | مادة الحجاب الحاجز: | 316 لتر |
| وزن: | ~0.25 كجم | ||
| إبراز |
جهاز استشعار ضغط السيليكون مع ضمان,جهاز استشعار ضغط السيليكون عالي الدقة,مستشعر الضغط الصناعي للسيليكون,high accuracy silicon pressure sensor,industrial silicon pressure sensor |
||
Product Description
- مجموعة قياس واسعة مع هيكل الفولاذ المقاوم للصدأ وأشكال واجهة الضغط المتنوعة
- تصنيف الحماية IP65 البناء من الفولاذ المقاوم للصدأ
- المعايرة القابلة للتعديل الصفرية والكاملة
- دقة عالية مع جميع هيكل الفولاذ المقاوم للصدأ
- قياس ضغط الغازات السائلة غير الساخنة باستخدام 316L من الفولاذ المقاوم للصدأ
- تطبيقات صناعة الملاحة والطيران
- العمليات الصناعية في الموقع بما في ذلك البترول والكيماويات والمعادن وتوليد الطاقة والهيدرولوجيا
- أنظمة التحكم الهيدروليكية والهوائية
| نطاق القياس | 0kPa ~ 10kPa...40MPa |
|---|---|
| نوع الضغط | الضغط المقياسي، الضغط المطلق، الضغط المغلق |
| الحمل الزائد | ≤ 1.5 مرة من النطاق المسمى |
| الدقة @ 25oC | ± 0.25% (عادة) ± 0.5% (أكثر) |
| قابلية التكرار والهستيريس | 0.02% F.S. ((النوع) 0.05% F.S. ((الحد الأقصى) |
| الاستقرار على المدى الطويل | ± 0.1%F.S/year ((النموذجي) ± 0.2%F.S/year ((الحد الأقصى) |
| الانحراف في درجة حرارة النقطة الصفرية | ± 0.02%F.S/oC ((≤100KPa) ± 0.01%F.S/oC ((>100KPa) |
| الانحراف الحراري على نطاق كامل | ± 0.02%F.S/oC ((≤100KPa) ± 0.01%F.S/oC ((>100KPa) |
| استجابة التردد | 2.4Khz |
| درجة حرارة التعويض | 0-70oC ((≤10MPa ، قابلة للتخصيص) |
| درجة حرارة العمل | -20 درجة مئوية إلى 80 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية ~ 120 درجة مئوية |
| الاهتزاز | 10g،55Hz ~ 2kHz |
| مواد السكن | 304316 لتر |
| مادة الحجاب الحاجز | 316L |
| مقاومة العزل | 100MΩ 100VDC |
| تصنيف مقاومة للانفجار | إكس إيه آي سي T6 Ga |
| تصنيف الحماية | IP65 |
| الوزن | ~ 0.25 كجم |
| إشارة الخروج | فولتاج التغذية | نوع الإخراج |
|---|---|---|
| 4 ~ 20mA 0 ~ 10 / 20mA | 12 ~ 30VDC | 2/3/4 سلك |
| 0/1 ~ 5 فولت 0/1~10 فولت 0.5 إلى 4.5 فولت | 5VDC | 3 أسلاك |
- تأكد من أن الوسط المقاس متوافق مع أجزاء اللمسة للمنتج
- المنتجات من نوع مقاومة للانفجار لا تشمل رؤوس العرض الرقمية
- في حالة أجهزة الإرسال ذات رؤوس العرض LCD أو LED ، يجب ألا يكون طاقة الإمداد أقل من 20VDC
- تثبيت أجهزة حماية من البرق وضمان الترس الملائم للعمل الموثوق به
- لدرجات الحرارة التشغيلية أقل من -20 درجة مئوية، حدد EPDM O-ring seal بدلاً من المطاط الفلور
- طول الكابل الافتراضي هو 1.5m (مواد البولي إيثيلين) - حدد البدائل في الترتيب
- أبلغنا عن متطلبات خاصة بما في ذلك الاهتزاز القوي، قوة الاصطدام، أو التداخل الكهرومغناطيسي
| الرمز | المخطط البناء |
|---|---|
| 5 | سدادة باكارد |
| 6 | كابل الخروج المباشر المغلق 1.5 متر |
| 7 | مصطفى (ميني هيرشمان) |
| 8 | رابط هيرشمان الكبير |
| الرمز | إمدادات الطاقة |
|---|---|
| D1 | 24VDC |
| D2 | 5VDC |
| D3 | غيرها |
| الرمز | إشارة الخروج |
|---|---|
| S1 | 4~20mADC |
| S2 | 1 ~ 5VDC |
| S3 | 0 ~ 5VDC |
| S4 | 0~10mADC |
| S5 | 0~20mADC |
| S6 | 0 ~ 10VDC |
| S7 | 0.5~4.5VDC |
| الرمز | اتصال الضغط |
|---|---|
| J1 | M20 × 1.5 |
| J2 | G1/2 |
| J3 | G1/4 |
| J4 | 7/16-20UNF |
| J5 | غيرها ((¢50.4 فلانج) |
| الرمز | الاتصال الكهربائي |
|---|---|
| B1 | هيرشمان |
| B2 | PG7 |
| B3 | كابل مغلق منفذ 1.5 متر |
| B4 | غيرها |
| الرمز | نوع الضغط |
|---|---|
| G | ضغط القياس |
| أ | الضغط المطلق |
| S | ضغط مرجعية مغلقة |
Product Highlights
BP156 ناقل الضغطجهاز إرسال الضغط BP156 يستخدم النواة المملوءة بالزيت من غشاء العزل المقاوم للضغط من سلسلة HT السيليكون كعنصر قياس للإشارة.دائرة معالجة الإشارة تقع داخل غطاء من الفولاذ المقاوم للصدأ، تحويل إشارة جهاز الاستشعار إلى إشارة مخرجة قياسية.والمنتجات النهائية لضمان الأداء المستقر والموثوق به...
