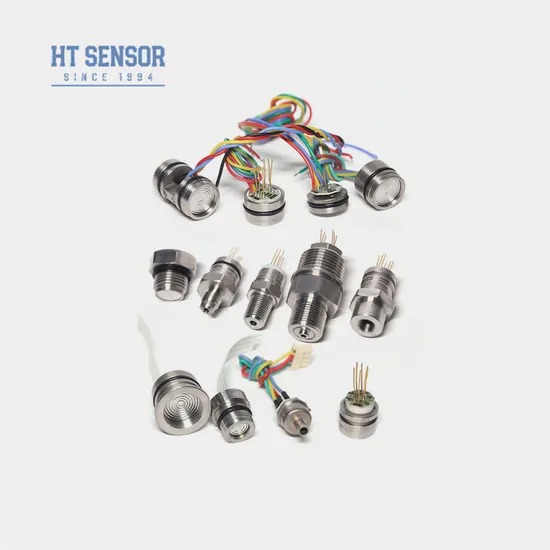

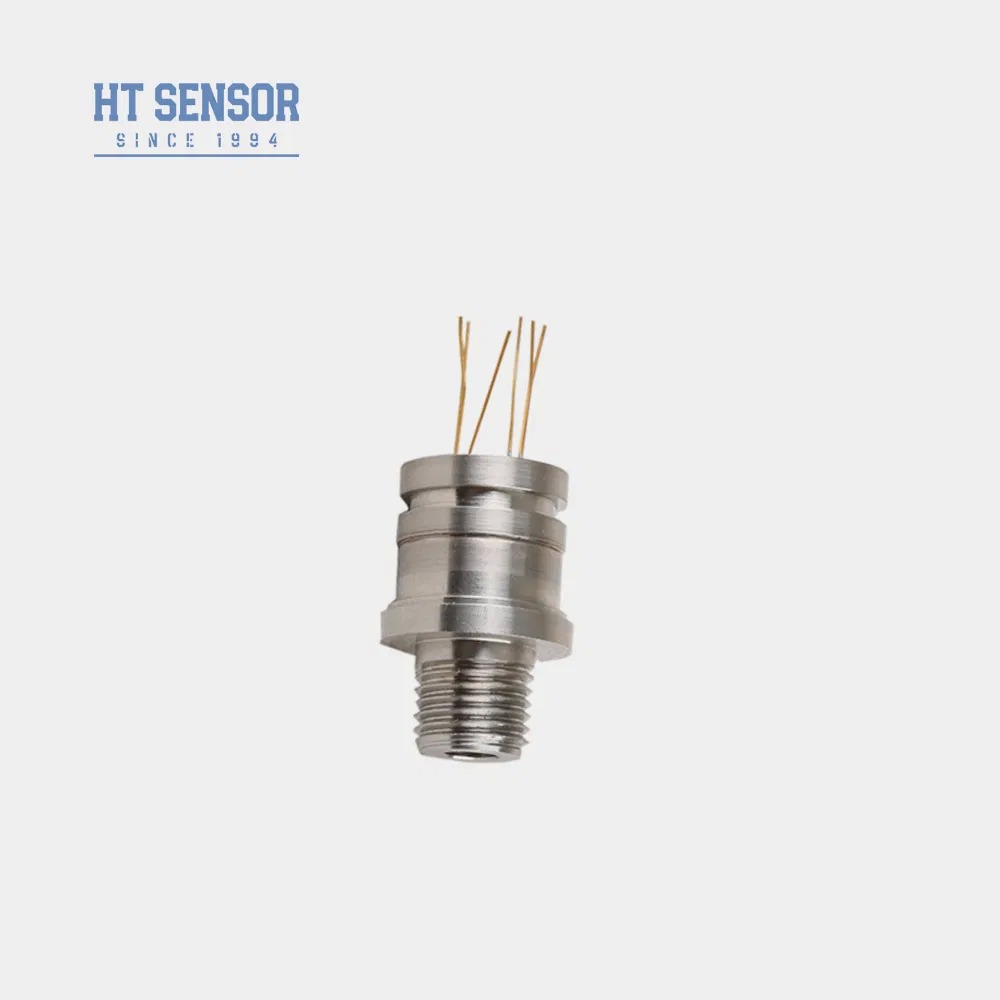

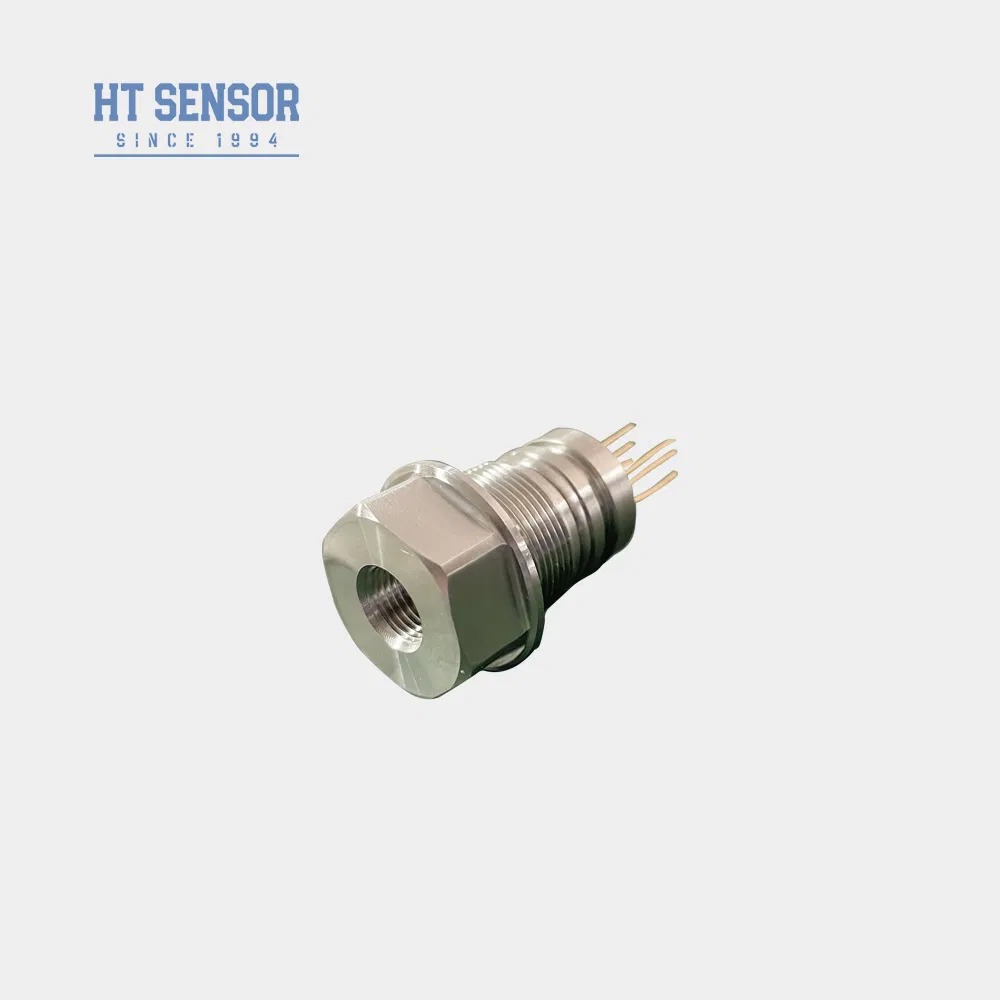

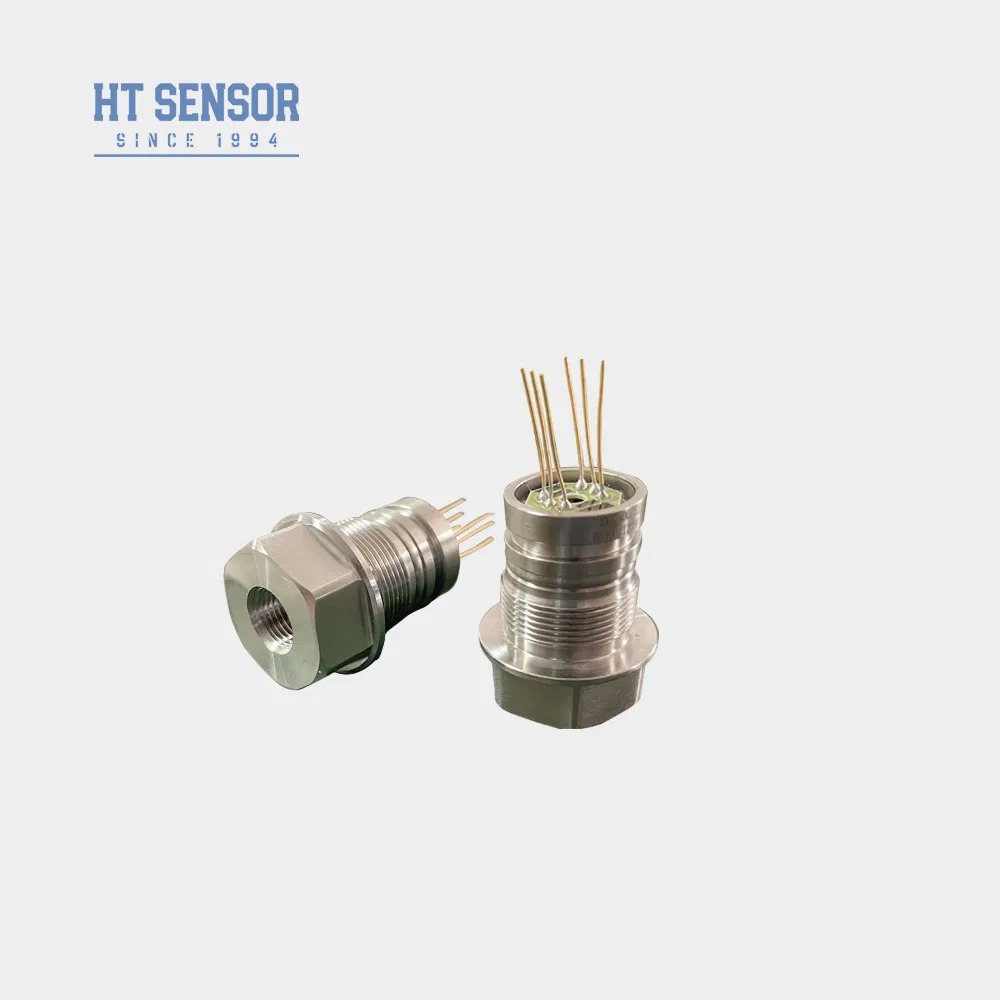

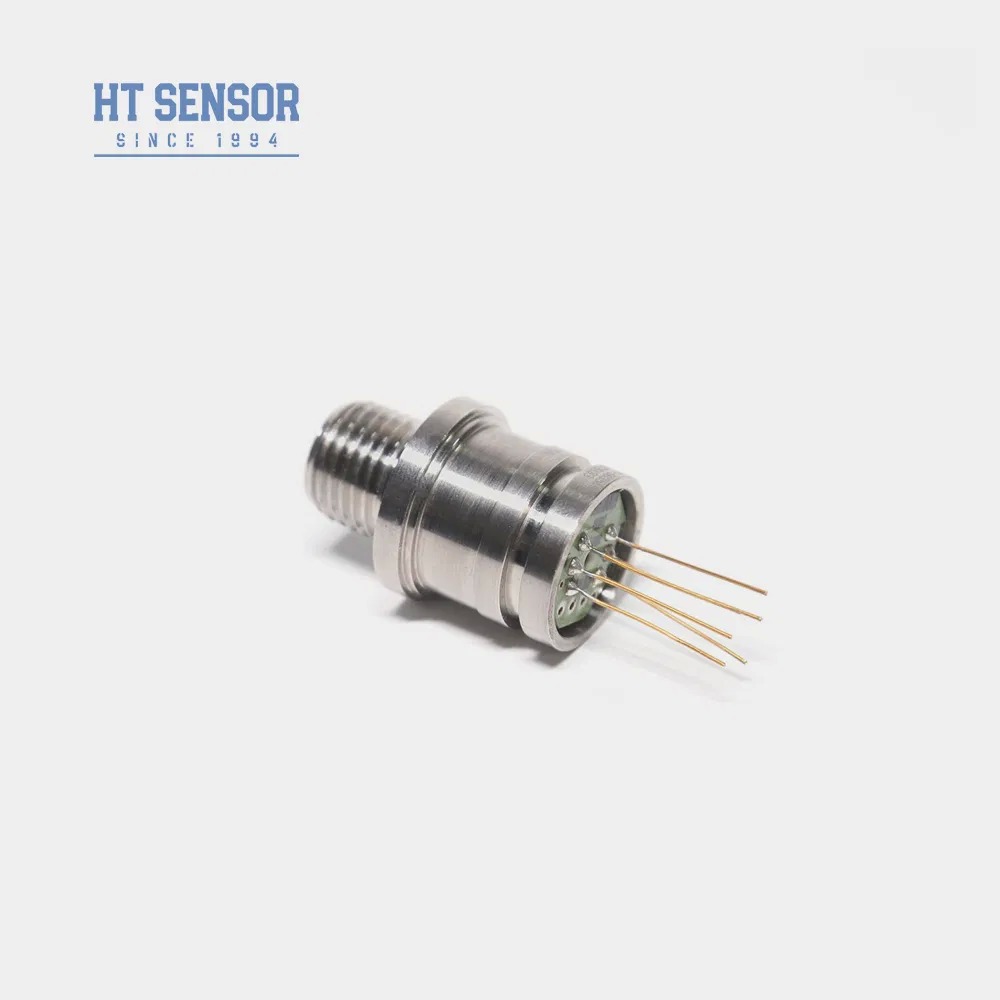

خلية استشعار الضغط HT30 مع جهاز استشعار مستوى التوتر للخيوط
Product Details
| رقم الموديل: | HT30 | إشارة الإخراج: | إشارة التناظرية من النوع mv |
|---|---|---|---|
| عملية الإنتاج: | اندماج | مادة: | الفولاذ المقاوم للصدأ |
| نوع الأسلاك: | أربعة أسلاك | قياس المتوسطة: | الغاز والسائل |
| تصنيف IP: | IP65 | قوة: | 1.5ma |
| خيط: | G1/4 وهكذا | درجة حرارة التشغيل: | -20 ~ 80 درجة مئوية |
| درجة حرارة التخزين: | -40 ~ 125 درجة مئوية | وزن: | ~63 جرام |
| إبراز |
جهاز استشعار الضغط HT30,جهاز استشعار ضغط السيليكون مع ضمان,خلية استشعار مستوى التوتر للخيوط,silicon pressure sensor with warranty,voltage thread level sensor cell |
||
Product Description
- تكنولوجيا متقدمة مع 316L فولاذ المقاوم للصدأ ومواد الحجاب الحاجز الفاخر بما في ذلك التيتانيوم و Hastelloy
- دوائر من فيلم سميك لتعويض درجة الحرارة الدقيقة وتصحيح نقطة الصفر
- خيارات واجهة خيوط متعددة متاحة
- بناء لحام من قطعة واحدة بحجم صغير وموثوقية عالية
- مواقع العمليات الصناعية بما في ذلك البترول والكيمياء والمعادن والطاقة والهيدرولوجيا
- الصناعات البحرية والطيران
- أنظمة التحكم الهيدروليكية والهوائية
- تطبيقات التحكم في العمليات
- إمدادات الطاقة: ≤2mA DC (معتاد 1.5mA DC)
- عائق المدخل: 2.5KΩ ~ 6KΩ
- عائق الخروج: 2.5KΩ ~ 6KΩ
- الاتصال الكهربائي: دبوس كوفار مطلي بالذهب أو أسلاك عالية درجة الحرارة 100 ملم
| نطاق القياس | مقاس ((G) | 10KPa، 20KPa، 35KPa، 100KPa، 200KPa، 350KPa، 1000KPa، 2000Kpa |
|---|---|---|
| مطلقة ((A)) | 100KPaA، 200KPaA، 350KPaA، 700KPaA، 1000KPaA، 2000KPaA | |
| مختومة | 3500KPaS، 7MPaS، 10MPaS، 20MPaS |
| المعلم | النوع | ماكس | الوحدة |
|---|---|---|---|
| غير خطية | ± 0.15 | ± 0.3 | %F.S |
| التكرار | 0.05 | 0.1 | %F.S |
| التهاب النفس | 0.05 | 0.1 | %F.S |
| الصفر منخفضة الخروج | 0±1 | 0±2 | mV |
| الناتج الكامل للمقياس (≤20KPa) | 50±10 | 50±30 | mV |
| الناتج الكامل للمقياس (≥35kPa) | 100±10 | 100±30 | mV |
| زيادة درجة الحرارة (≤20KPa) | ± 1 | ±2 | %F.S |
| درجة الحرارة الصفرية للتراجع (≥35kPa) | ± 0.5 | ± 1 | %F.S |
| حركة الحرارة الكاملة (≤20KPa) | ± 1 | ±2 | %F.S |
| حرارة كاملة المقياس (≥35kPa) | ± 0.5 | ± 1 | %F.S |
| درجة الحرارة المكافأة (≤20KPa) | 0 ~ 50 | oC | |
| درجة الحرارة المكافأة (≥35kPa) | 0~70 | oC | |
| درجة حرارة العمل | -20~80 | oC | |
| درجة حرارة التخزين | -40~125 | oC | |
| الحمل الزائد المسموح به | خذ القيمة الأصغر بين 3 أضعاف المقياس الكامل أو 120MPa | ||
| ضغط الانفجار | 5 أضعاف المقياس الكامل | ||
| الاستقرار على المدى الطويل | 0.2٪ من السنة المالية | ||
| مادة الحجاب الحاجز | 316L | ||
| مقاومة العزل | ≥200MΩ 100VDC | ||
| الاهتزاز | لا يوجد تغيير في ظل ظروف 10gRMS، 20Hz إلى 2000Hz | ||
| الصدمة | 100 غرام، 11 ثانية | ||
| وقت الاستجابة | ≤1ms | ||
| ختم الحلقة O | مطاط النتريل أو مطاط الفلور | ||
| الامتلاء المتوسط | زيت السيليكون | ||
| الوزن | ~ 63 غرام | ||
- ضمان التلاءم السليم بين حجم النواة ومحفظة جهاز الإرسال لضمان الصمود المطلوب
- محاذاة البيت عموديا وتطبيق ضغط حتى أثناء التجميع لتجنب تلف لوحة التعويض
- قدم تعليمات خاصة عند الطلب إذا كان الوسط المقاس غير متوافق مع مواد الحجاب الحاجز 316L
- تجنب الضغط على الحجاب الحاجز مع اليدين أو الأجسام الحادة لمنع التلف
- إبقاء منافذ جوهر مقياس الضغط مفتوحة للغلاف الجوي ومنع دخول الماء أو البخار أو الوسائط المعادية للتآكل
- الرجوع إلى الملصق الأساسي الفعلي لأي تغييرات في تكوين الرصاص
Product Highlights
خلية استشعار الضغط HT30 مع جهاز استشعار مستوى التوتر للخيوط HT30 جهاز استشعار الضغط الوقائي للسيليكون جهاز استشعار الضغط المقاوم للضغط من السيليكون HT30 هو عنصر من السيليكون المنتشر المستقر للغاية يستخدم التأثير المقاوم للضغط لقياس ضغط السائل والغاز.مع بناء مصفح مع اتصالات الخيوط القياسية وبدون غطاء ...
