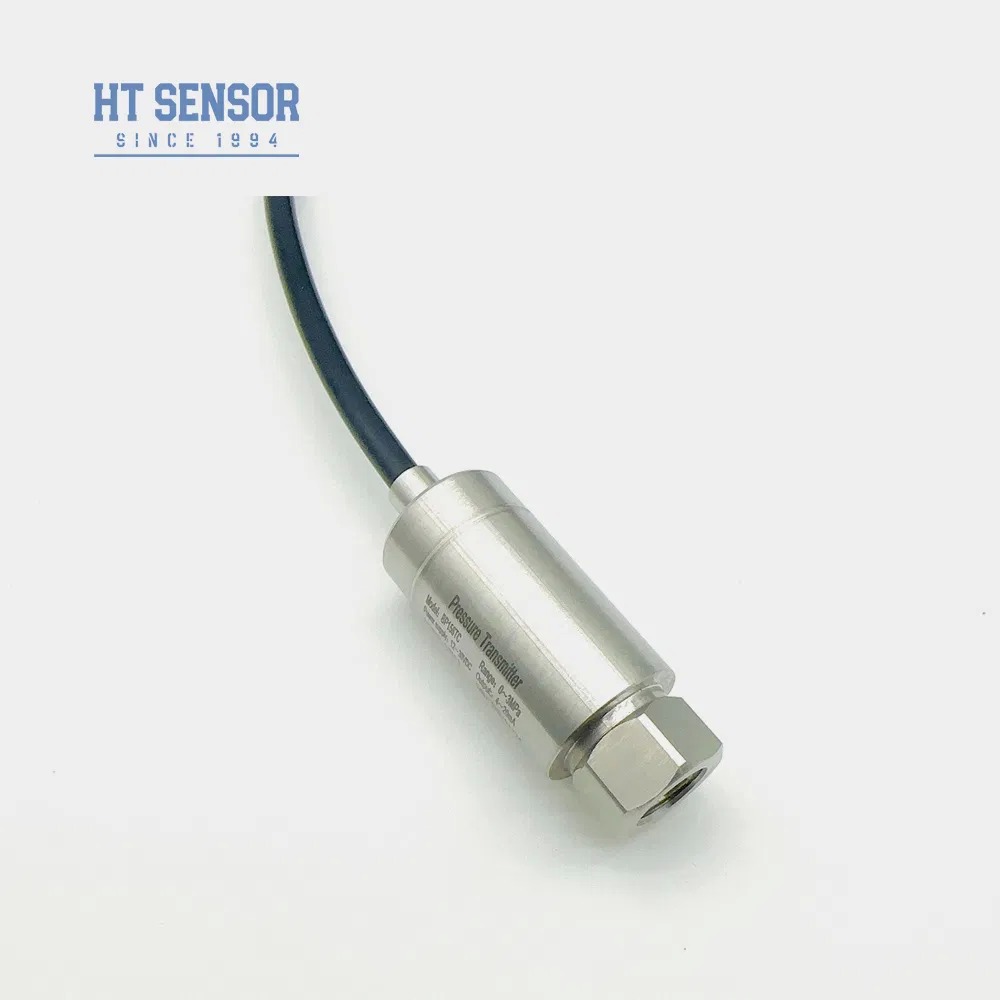

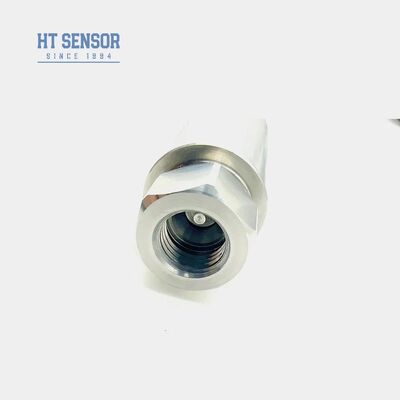

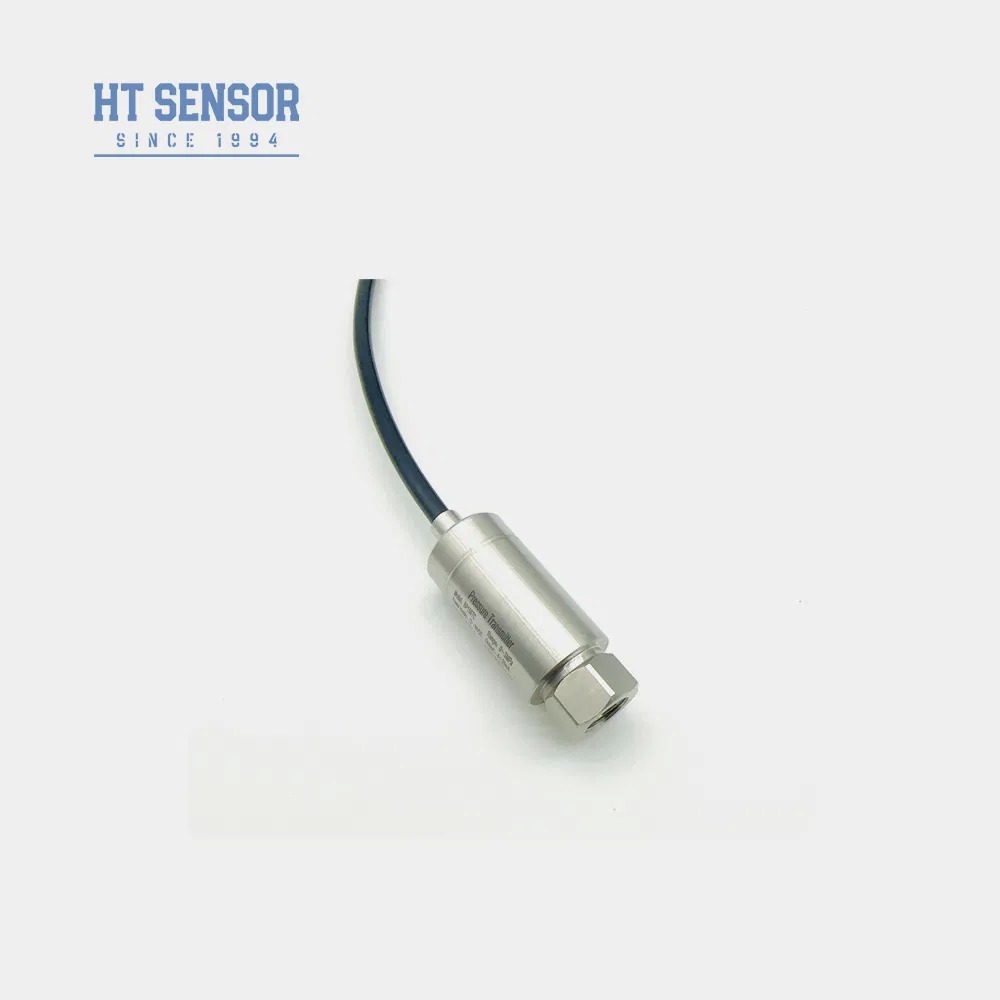

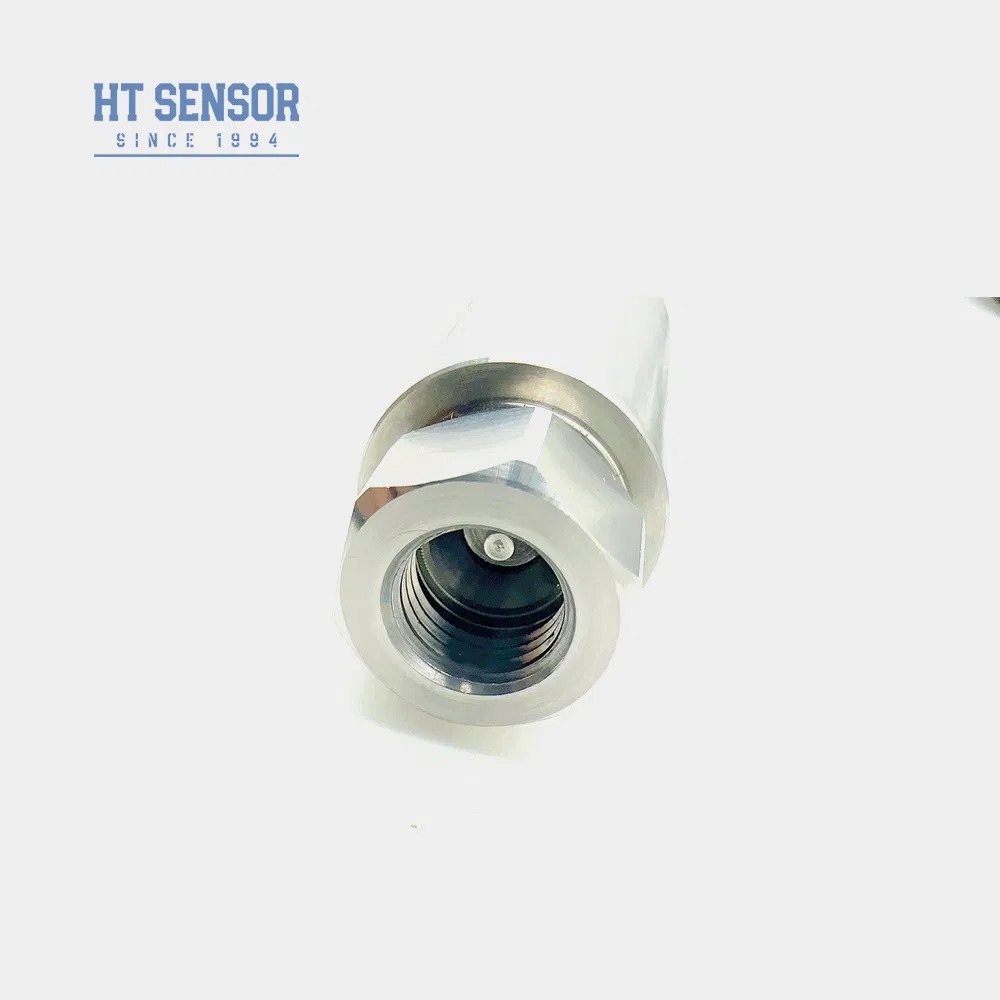

جهاز إرسال ضغط الهواء Hengtong 4-20mA مستشعر ضغط السيليكون بيزوريستيف صناعي
Product Details
| رقم الموديل: | بي بي 156 | قياس المتوسطة: | الغاز والسائل |
|---|---|---|---|
| درجة الدقة: | 0.5 ٪ | نطاق الضغط: | 0kPa~10kPa...40MPa |
| تصنيف IP: | IP65 | نوع الضغط: | الضغط المقياسي، الضغط المطلق، الضغط المغلق |
| مواد الإسكان: | 304 | تعويض مؤقت: | 0-70 |
| مادة الحجاب الحاجز: | 316 لتر | إشارة الإخراج: | 4 ~ 20 مللي أمبير/0.5-4.5 فولت |
| جهد الإمداد: | 12 ~ 30VDC / 5VDC | نوع الإخراج: | 2/3/4 سلك |
| وزن: | ~0.25 كجم | ||
| إبراز |
جهاز إرسال ضغط الهواء 4-20mA,جهاز استشعار الضغط الوقائي السيليكوني,مستشعر ضغط صناعي مع ضمان,silicon piezoresistive pressure sensor,industrial pressure sensor with warranty |
||
Product Description
- نطاق قياس واسع مع بناء الفولاذ المقاوم للصدأ
- تكوينات متعددة لواجهات الضغط المتاحة
- التصميم المدمج والخفيف للتركيب السهل
- قياس دقة عالية مع جميع هيكل الفولاذ المقاوم للصدأ
- معايرة الصفر والمعايرة الكاملة القابلة للتعديل
- قياس ضغط الغازات السائلة غير الساخنة باستخدام الفولاذ المقاوم للصدأ 316L
- تطبيقات صناعة الملاحة والطيران
- التحكم في العمليات الصناعية في البترول والكيماويات والمعادن وتوليد الطاقة والهيدرولوجيا
- أنظمة التحكم الهيدروليكية والهوائية
| نطاق القياس | 0kPa ~ 10kPa... 5MPa |
|---|---|
| نوع الضغط | الضغط المقياسي، الضغط المطلق، الضغط المغلق |
| قدرة الحمل الزائد | ≤ 1.5 مرة من النطاق المسمى |
| الدقة @ 25oC | ±0.25% (العادي) ±0.5% (الحد الأقصى) |
| قابلية التكرار والهستيريس | 0.02% F.S. ((النوع) 0.05% F.S. ((الحد الأقصى) |
| الاستقرار على المدى الطويل | ± 0.1%F.S/year ((النموذجي) ± 0.2%F.S/year ((الحد الأقصى) |
| الانحراف في درجة حرارة النقطة الصفرية | ± 0.02%F.S/oC ((≤100KPa) ± 0.01%F.S/oC ((>100KPa) |
| الانحراف الحراري على نطاق كامل | ± 0.02%F.S/oC ((≤100KPa) ± 0.01%F.S/oC ((>100KPa) |
| استجابة التردد | 2.4Khz |
| درجة حرارة التعويض | 0-70oC ((≤10mpa، قابلة للتخصيص) |
| درجة حرارة العمل | -20 درجة مئوية إلى 80 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية ~ 120 درجة مئوية |
| مقاومة الاهتزاز | 10g،55Hz ~ 2kHz |
| مواد السكن | 304316 لتر |
| مادة الحجاب الحاجز | 316L |
| مقاومة العزل | 100MΩ 100VDC |
| تصنيف مقاومة للانفجار | Ex db IIC T6 جيجابايت |
| تصنيف الحماية | IP65 |
| مهرجان الحلقة | مطاط الفلور |
| الوزن | ~ 0.05 كجم |
| إشارة الخروج | فولتاج التغذية | نوع الإخراج |
|---|---|---|
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 سلك |
| 0 ~ 10 / 20mA | 3 أسلاك | |
| 0/1 ~ 5 فولت 0/1~10 فولت 0.5 إلى 4.5 فولت | 5VDC |
- تأكد من أن الوسط المقاس متوافق مع مواد الاتصال بالمنتج
- النماذج المقاومة للانفجار لا تشمل رؤوس العرض الرقمية
- الموزعين مع شاشة LCD أو LED يتطلبون إمدادات الطاقة ≥20VDC
- تثبيت أجهزة حماية من البرق وضمان الترس الملائم للعمل الموثوق به
- لدرجات الحرارة التشغيلية أقل من -20 درجة مئوية، حدد EPDM O-ring seal بدلاً من المطاط الفلور
- طول الكابل الافتراضي هو 1.5m (مواد البولي إيثيلين)
- تحديد متطلبات خاصة للهزازات والاصطدامات والتداخلات الكهرومغناطيسية
| الرمز | المخطط البناء |
|---|---|
| 5 | سدادة باكارد |
| 6 | كابل الخروج المباشر المغلق 1.5 متر |
| 7 | مصطفى (ميني هيرشمان) |
| 8 | رابط هيرشمان الكبير |
(0-X) Kpa أو MPa
| الرمز | إمدادات الطاقة |
|---|---|
| D1 | 24VDC |
| D2 | 5VDC |
| D3 | غيرها |
| الرمز | إشارة الخروج |
|---|---|
| S1 | 4~20mADC |
| S2 | 1 ~ 5VDC |
| S3 | 0 ~ 5VDC |
| S4 | 0~10mADC |
| S5 | 0~20mADC |
| S6 | 0 ~ 10VDC |
| S7 | 0.5~4.5VDC |
| الرمز | اتصال الضغط |
|---|---|
| J1 | M20 × 1.5 |
| J2 | G1/2 |
| J3 | G1/4 |
| J4 | 7/16-20UNF |
| J5 | غيرها ((¢50.4 فلانج) |
| الرمز | الاتصال الكهربائي |
|---|---|
| B1 | هيرشمان |
| B2 | PG7 |
| B3 | كابل مغلق منفذ 1.5 متر |
| B4 | غيرها |
| الرمز | نوع الضغط |
|---|---|
| G | ضغط القياس |
| أ | الضغط المطلق |
| S | ضغط مرجعية مغلقة |
Product Highlights
BP156 ناقل الضغطناقل الضغط BP156 هو حل فعال من حيث التكلفة تم تصميمه خصيصًا لضاغطات الهواء ومعدات التبريد.دمج التكنولوجيا المتقدمة مع دائرة إرسال عالية الأداء الخاصة بنا، هذا المنتج يوفر موثوقية استثنائية في البيئات الصناعية المطالبة. الخصائص الرئيسيةنطاق قياس واسع مع بناء الفولاذ المقاوم للصدأتكوين...
