| إصدار الشهادات: | CE, RoHS |
|---|---|
| الحد الأدنى لكمية: | 1 |
| الأسعار: | 15 |
| رقم الموديل: | بي بي 156 | قياس المتوسطة: | الغاز |
|---|---|---|---|
| درجة الدقة: | 0.2 جم | نطاق الضغط: | 0kpa~10kpa...5MPa |
| تصنيف IP: | IP65 | نوع الضغط: | الضغط المقياسي، الضغط المطلق، الضغط المغلق |
| مواد الإسكان: | 304 | تعويض مؤقت: | 0-70 |
| درجة حرارة التشغيل: | -20 درجة مئوية ~ 80 درجة مئوية | درجة حرارة التخزين: | -40 درجة مئوية ~ 120 درجة مئوية |
| مادة الحجاب الحاجز: | 316 لتر | مقاومة العزل: | 100mΩ 100VDC |
| تصنيف مقاوم للانفجار: | السابق ديسيبل IIC T6 جيجابايت | وزن: | ~ 0.05 كجم |
| استجابة التردد: | 2.4 كيلو هرتز | ||
| إبراز: | جهاز تكييف هواء صغير الحجم جهاز نقل ضغط,جهاز نقل الضغط BP156 مع مستشعر HT,مستشعر ضغط السيليكون لمكيف الهواء,BP156 pressure transmitter with HT sensor,silicon pressure sensor for air conditioner |
||
| نطاق القياس | 0 كيلو باسكال ~ 10 كيلو باسكال…5 ميجا باسكال |
| نوع الضغط | ضغط القياس، الضغط المطلق، الضغط المختوم |
| الحمل الزائد | ≤ 1.5 ضعف النطاق المقنن |
| الدقة @ 25ºC | ±0.25% (نموذجي) ±0.5% (حد أقصى) |
| التكرار و التباطؤ | 0.02%F.S(نموذجي) 0.05%F.S(حد أقصى) |
| الاستقرار على المدى الطويل | ±0.1%F.S/سنة (نموذجي) ±0.2%F.S/سنة (حد أقصى) |
| انجراف درجة حرارة نقطة الصفر | ±0.02%F.S/ºC(≤100KPa) ±0.01%F.S/ºC(>100KPa) |
| انجراف درجة حرارة النطاق الكامل | ±0.02%F.S/ºC(≤100KPa) ±0.01%F.S/ºC(>100KPa) |
| استجابة التردد | 2.4 كيلو هرتز |
| درجة حرارة التعويض | 0-70ºC(≤10MPa، قابلة للتخصيص) |
| درجة حرارة التشغيل | -20ºC~80ºC |
| درجة حرارة التخزين | -40ºC~120ºC |
| الاهتزاز | 10 جرام، 55 هرتز ~ 2 كيلو هرتز |
| مادة الغلاف | 304، 316L |
| مادة الحجاب الحاجز | 316L |
| مقاومة العزل | 100MΩ 100VDC |
| تصنيف مقاومة للانفجار | Ex db IIC T6 Gb |
| تصنيف الحماية | IP65 |
| ختم الحلقة الدائرية | مطاط الفلور |
| الوزن | ~0.05 كجم |
| إشارة الإخراج | جهد الإمداد | نوع الإخراج |
|---|---|---|
| 4~20mA | 12~30VDC | 2/3/4 أسلاك |
| 0~10/20mA | 3 أسلاك | |
| 0/1~5V 0/1~10V 0.5~4.5V |
5VDC |
| BP15X | جهاز إرسال الضغط التناظري |

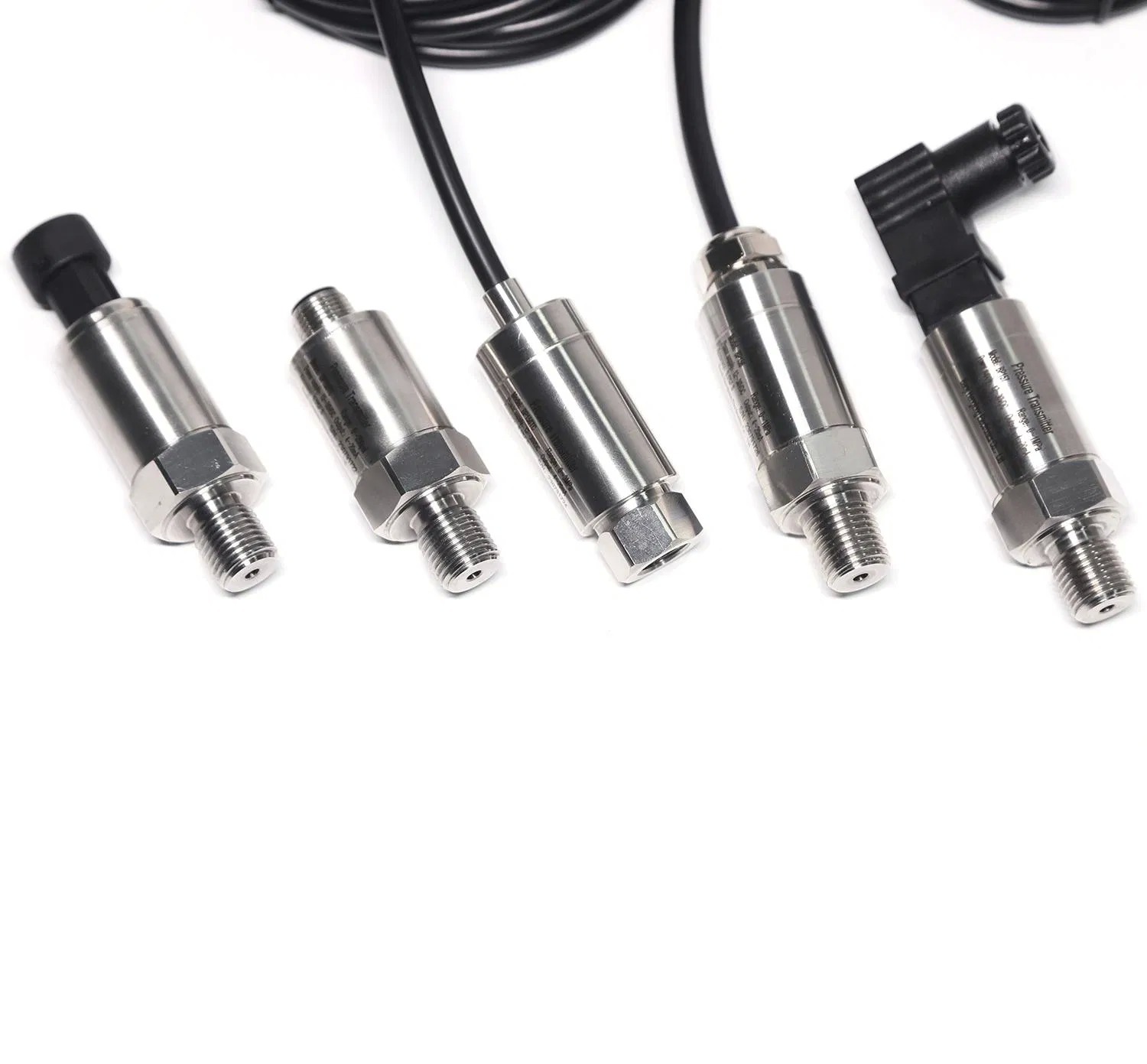

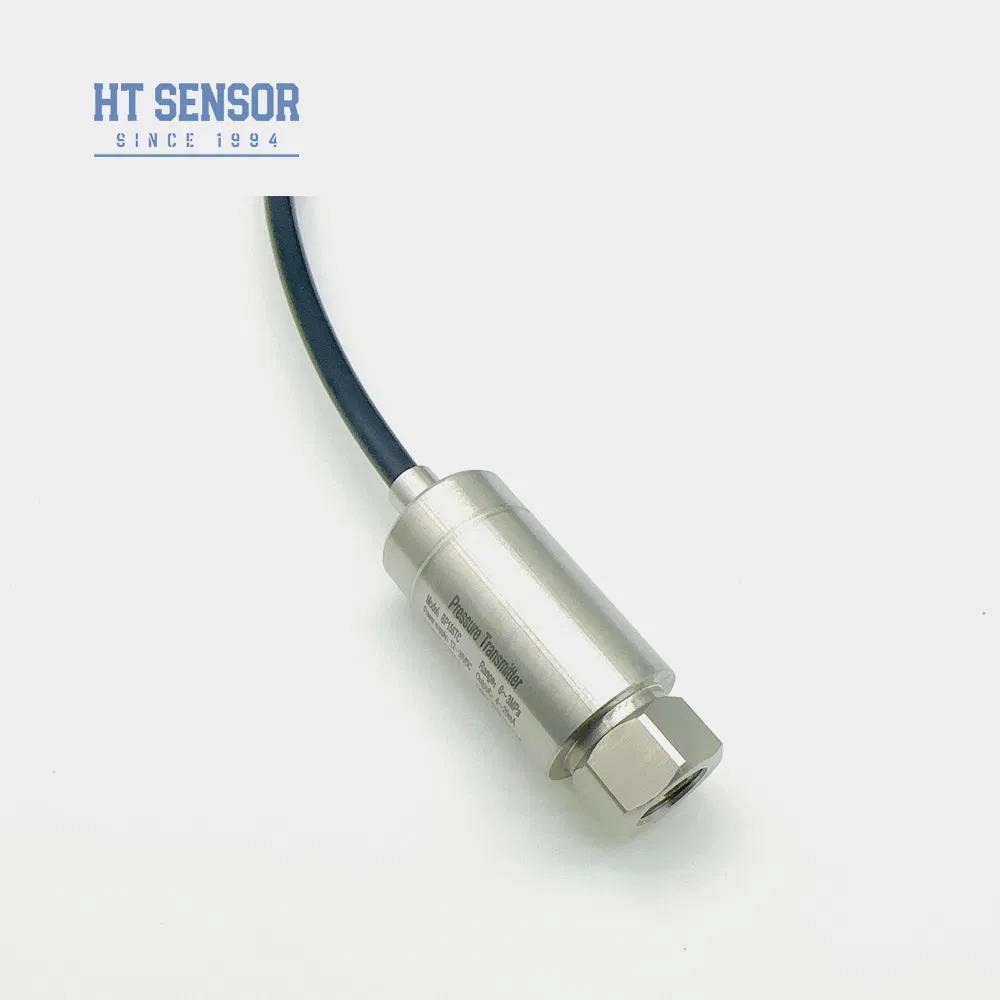

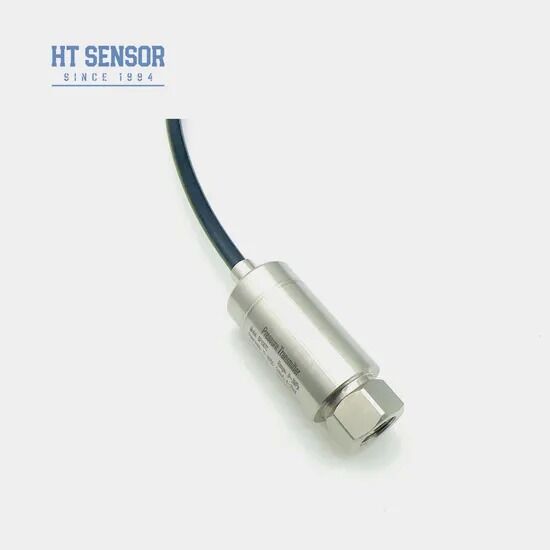

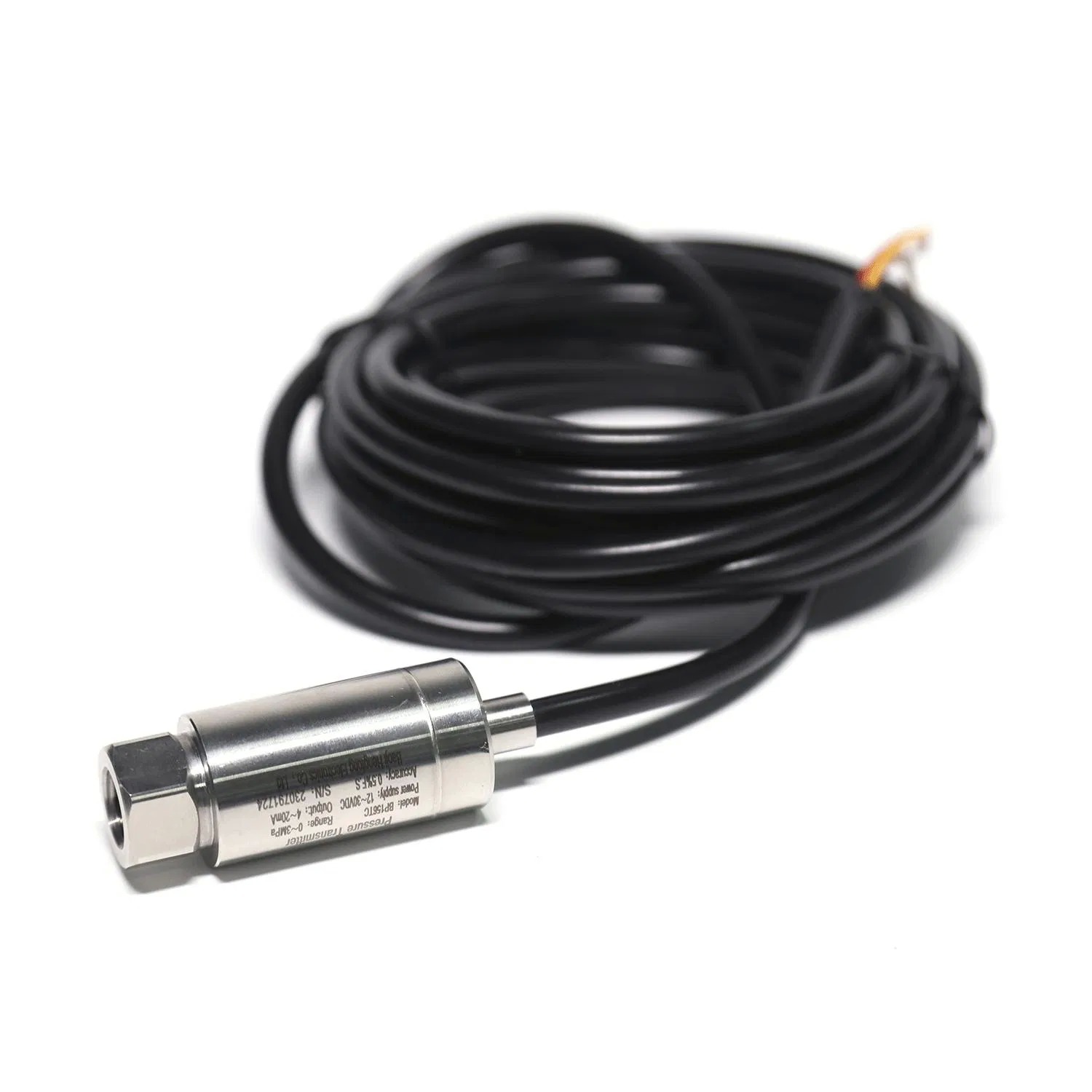

| بناء الخطوط العريضة | 5: قابس Packard | 6: كابل إخراج مباشر مختوم 1.5 متر | 7: موصل Mini Hirschmann | 8: موصل Hirschmann كبير |
| نطاق القياس | 0 كيلو باسكال ~ 10 كيلو باسكال…5 ميجا باسكال (0-X) كيلو باسكال أو ميجا باسكال |
| مصدر الطاقة | D1: 24VDC | D2: 5VDC | D3: أخرى |
| إشارة الإخراج | S1: 4~20mADC | S2: 1~5VDC | S3: 0~5VDC | S4: 0~10mADC | S5: 0~20mADC | S6: 0~10VDC | S7: 0.5~4.5VDC |
| وصلة الضغط | J1: M20×1.5 | J2: G1/2 | J3: G1/4 | J4: 7/16-20UNF | J5: أخرى (¢50.4 شفة) |
| التوصيل الكهربائي | B1: Hirschmann | B2: PG7 | B3: مخرج كابل مختوم 1.5 متر | B4: أخرى |
| نوع الضغط | G: ضغط القياس | A: الضغط المطلق | S: ضغط مرجعي مختوم |
