| إصدار الشهادات: | CE, RoHS |
|---|---|
| الحد الأدنى لكمية: | 1 |
| الأسعار: | 48 |
| رقم الموديل: | BP93420-IQT | درجة الدقة: | 0.5 ٪ |
|---|---|---|---|
| نطاق الضغط: | -100 كيلو باسكال...0 كيلو باسكال ~10 كيلو باسكال...100 ميجا باسكال | تصنيف IP: | IP65 |
| مواد الإسكان: | 304 | وزن: | ~ 0.3 كجم |
| نطاق القياس: | 0 ~ 35 كيلو باسكال ... ~ 3.5 ميجا باسكال | سعة التحميل الزائد: | ≤ 1.5 مرة من النطاق المقدر |
| دقة @ 25 درجة مئوية: | ± 0.25 ٪ (نموذجي) ± 0.5 ٪ (الحد الأقصى) | التكرار: | 0.1٪ فس |
| استقرار على المدى الطويل: | ± 0.1 ٪ FS/Year (نموذجي) ± 0.2 ٪ FS/Year (الحد الأقصى) | درجة حرارة التشغيل: | -20 درجة مئوية ~ 80 درجة مئوية |
| درجة حرارة التخزين: | -40 درجة مئوية ~ 120 درجة مئوية | مادة الحجاب الحاجز: | 316 لتر |
| إشارة الإخراج: | 4 ~ 20ma ، 0 ~ 10/20ma ، 0/1 ~ 5V ، 0/1 ~ 10V ، 0.5 ~ 4.5V ، RS485 | ||

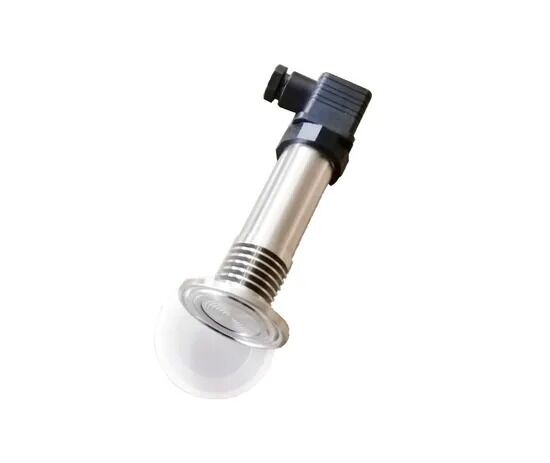

| إبراز: | 1جهاز استشعار ضغط عدادات 5 بوصات,جهاز نقل ضغط عالي الحرارة,مستشعر السيليكون الحجاب الحاجز الكبير,high temperature pressure transmitter,large diaphragm silicon sensor |
||
| نطاق القياس | 0~35Kpa...~3.5MPa |
| نوع الضغط | الضغط المقياسي، الضغط المطلق، الضغط المغلق |
| الحمل الزائد | ≤ 1.5 مرة من النطاق المسمى |
| الدقة @ 25oC | ±0.25% (العادي) ±0.5% (الحد الأقصى) |
| التكرار | 0.1% FS |
| التهاب النفس | 0.1% FS |
| الاستقرار على المدى الطويل | ± 0.1% F.S/year ((العادي) ± 0.2% F.S/year ((الحد الأقصى) |
| الانحراف في درجة حرارة النقطة الصفرية | ± 0.02%F.S/oC ((≤100KPa) ± 0.01%F.S/oC ((>100KPa) |
| الانحراف الحراري على نطاق كامل | ± 0.02%F.S/oC ((≤100KPa) ± 0.01%F.S/oC ((>100KPa) |
| استجابة التردد | 2.4Khz |
| درجة حرارة التعويض | -20-70 درجة مئوية ((≤10mpa، قابلة للتخصيص) |
| درجة حرارة العمل | -20 درجة مئوية إلى 80 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية ~ 120 درجة مئوية |
| الاهتزاز | 10g،55Hz ~ 2kHz |
| مواد السكن | 304316 لتر |
| مادة الحجاب الحاجز | 316L |
| مقاومة العزل | 100MΩ 100VDC |
| تصنيف مقاومة للانفجار | Ex db IIC T6 جيجابايت |
| تصنيف الحماية | IP65 |
| مهرجان الحلقة | مطاط الفلور |
| الوزن | ~ 0.55 كجم |
| إشارة الخروج | فولتاج التغذية | نوع الإخراج |
|---|---|---|
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 سلك |
| 0 ~ 10 / 20mA | 3 أسلاك | |
| 0/1 ~ 5 فولت 0/1~10 فولت 0.5 إلى 4.5 فولت |
5VDC | |
| بروتوكول الاتصال RS485 | 3.6 ~ 30 فولت / بطارية | 4 أسلاك |
| IB | ناقل الضغط العام |
| القرن التاسع | عرض جهاز نقل الضغط |
| إيه | جهاز نقل ضغط الطيران المقاوم للصدمات |
| IIC/III | الصناعية العامة/ جهاز إرسال الضغط على الشاشة |
| إذا | ناقل الضغط المقاوم للرطوبة |
| IIE/IIIE | جهاز نقل الضغط العام / العرض |
| في | مكيف الهواء جهاز نقل ضغط مخصص |
| IC | ناقل الضغط عالي الحرارة |
| IQ/IQT | الحجاب الحاجز الكبير / ناقل الضغط عالي درجة الحرارة |
| D1 | 24VDC |
| D2 | 5VDC |
| D3 | غيرها |
| S1 | 4~20mADC |
| S2 | 1 ~ 5VDC |
| S3 | 0 ~ 5VDC |
| S4 | 0~10mADC |
| S5 | 0~20mADC |
| S6 | 0 ~ 10VDC |
| S7 | 0.5~4.5VDC |
| B1 | هيرشمان |
| B2 | مغلق PG7 |
| B3 | مخرج الكابلات المغلقة |
| B4 | 2088 غطاء صناعي |
| B5 | 2088 غطاء صناعي مع عرض |
| B6 | غيرها |
| G | ضغط القياس |
| أ | الضغط المطلق |
| S | ضغط مرجعية مغلقة |
