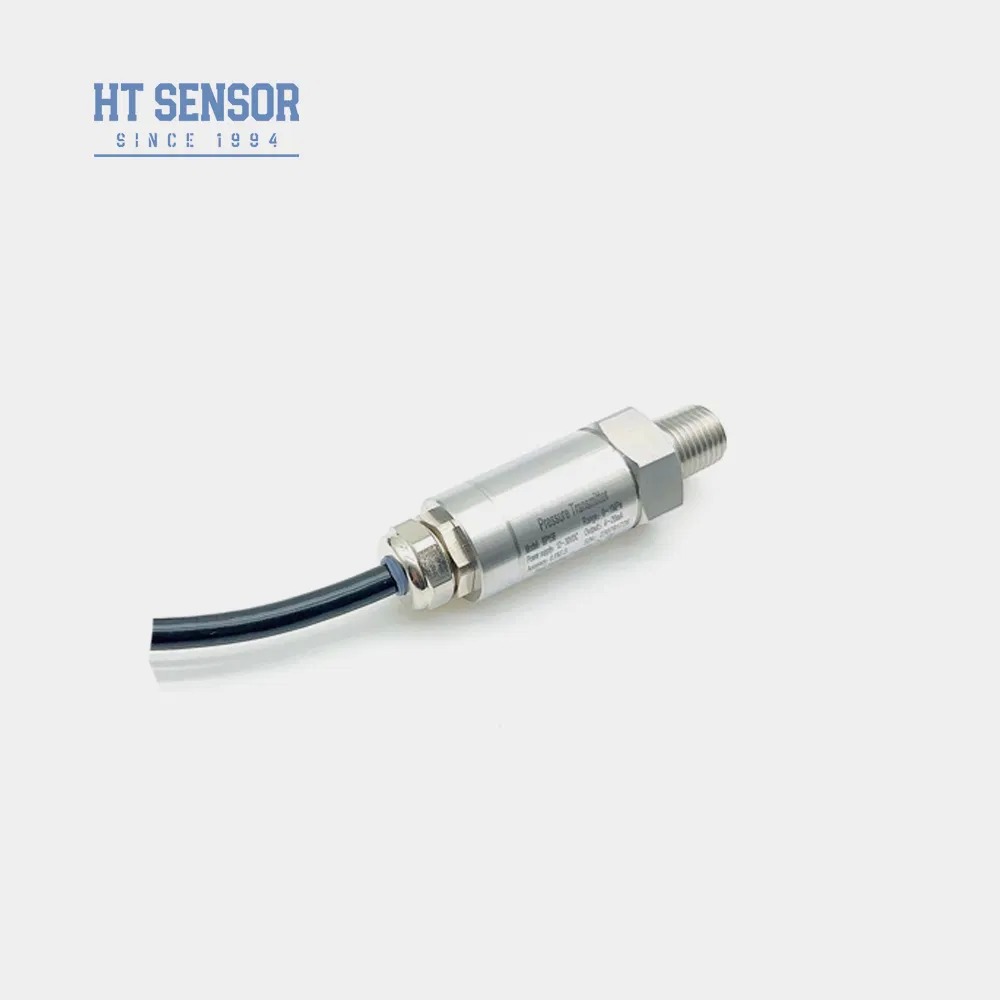

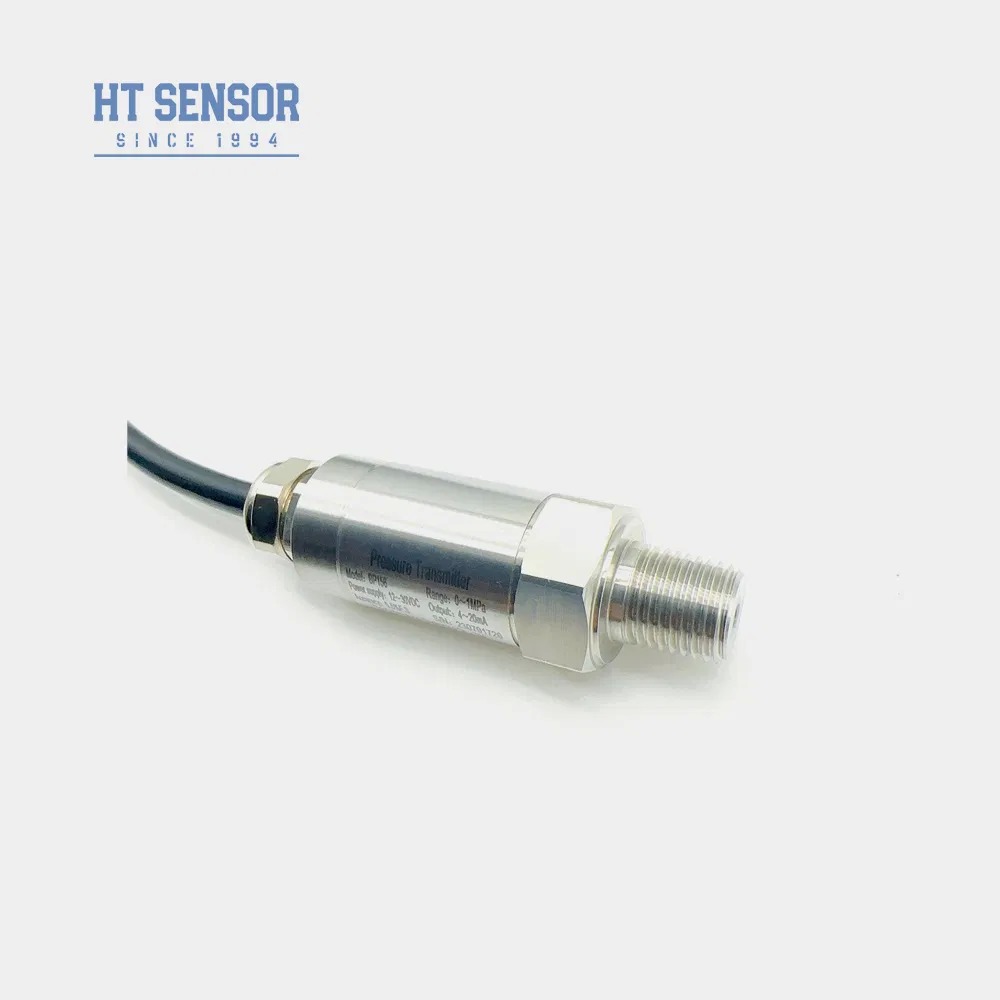

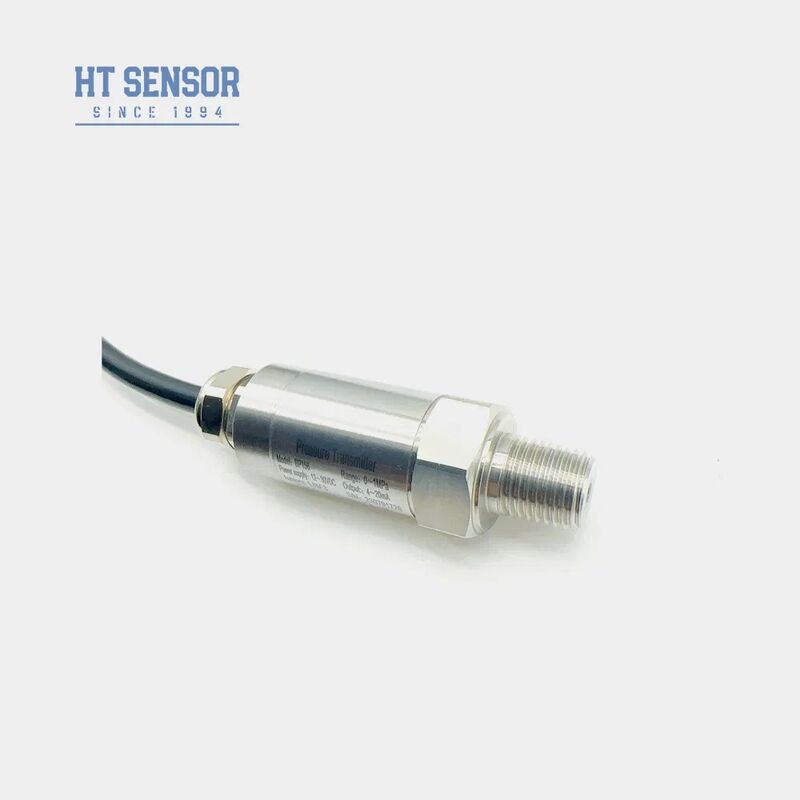

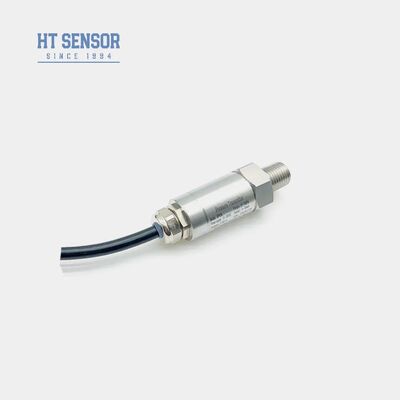

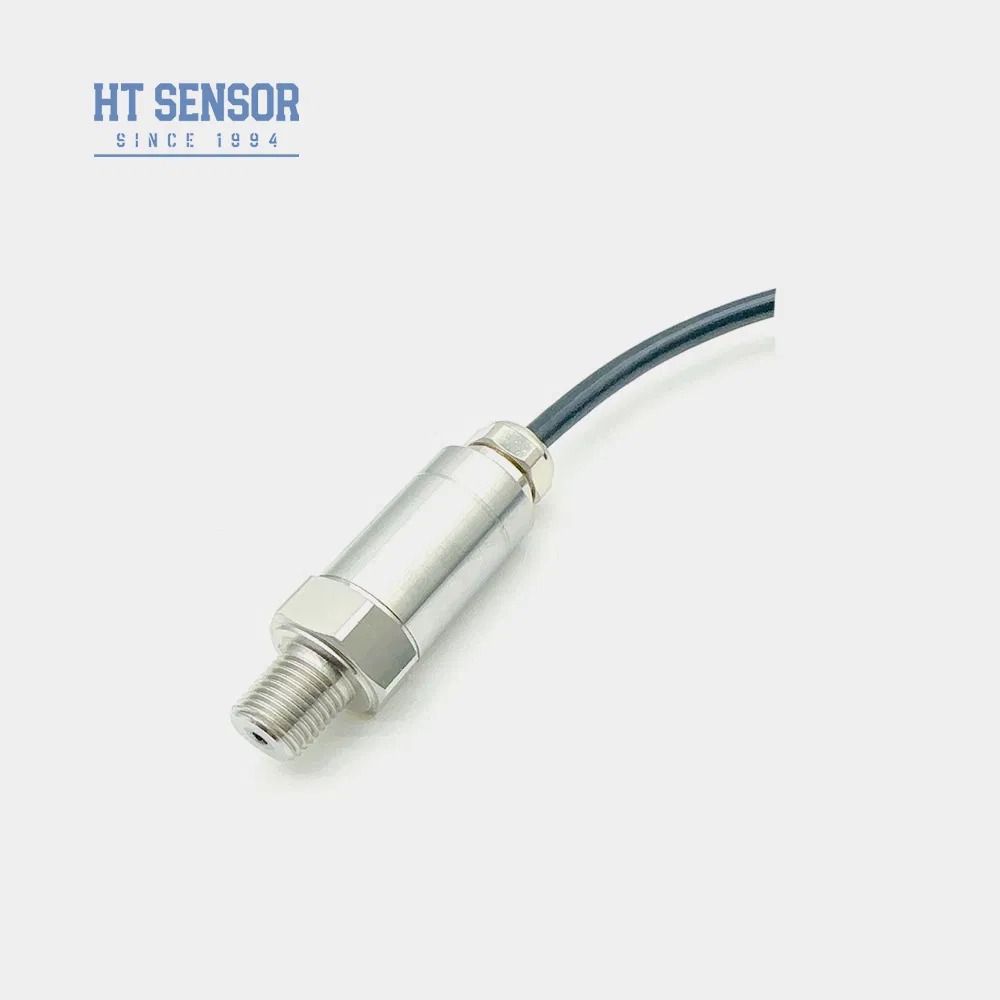

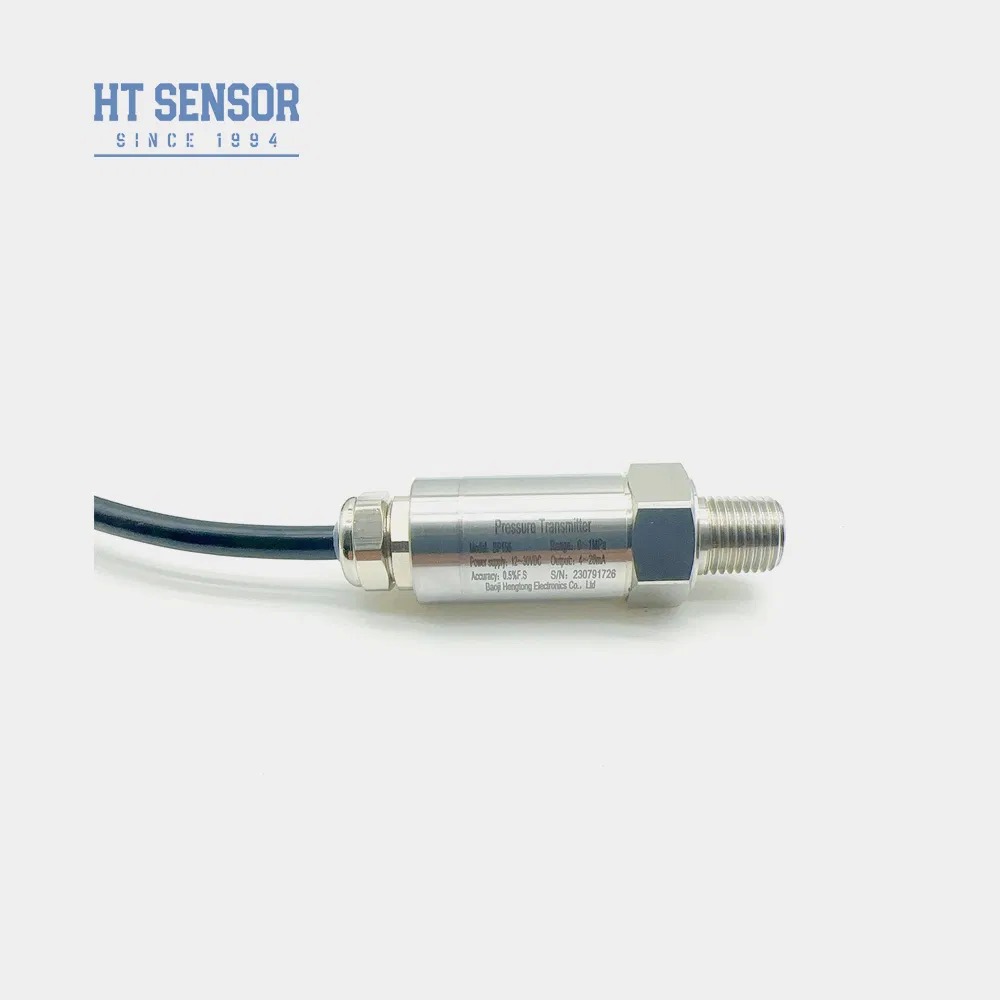

مرسل ضغط سيليكون عالي الدقة مستشعر ضغط الهواء صناعي مع مستشعر HT
Product Details
| رقم الموديل: | بي بي 156 | قياس المتوسطة: | الغاز والسائل |
|---|---|---|---|
| نطاق الضغط: | 0kPa~10kPa...40MPa | تصنيف IP: | IP65 |
| نوع الضغط: | الضغط المقياسي، الضغط المطلق، الضغط المغلق | درجة حرارة التشغيل.: | -20 ℃ ~ 80 ℃ |
| سعة التحميل الزائد: | ≤ 1.5 مرة من النطاق المقدر | دقة @ 25 درجة مئوية: | ± 0.25 ٪ (TYP.) ± 0.5 ٪ (كحد أقصى) |
| استقرار على المدى الطويل: | ± 0.1 ٪ fs/year (typ.) ± 0.2 ٪ fs/year (max.) | مادة الحجاب الحاجز: | 316 لتر |
| مقاومة العزل: | 100mΩ 100VDC | وزن: | ~0.25 كجم |
| إبراز |
جهاز استشعار ضغط السيليكون عالي الدقة,جهاز نقل ضغط الهواء الصناعي,مرسل ضغط بمستشعر HT,Industrial air pressure transmitter,HT sensor pressure transmitter |
||
Product Description
- نطاق قياس واسع مع بناء الفولاذ المقاوم للصدأ
- تكوينات متعددة لواجهات الضغط المتاحة
- تصنيف الحماية IP65 مع هيكل من الفولاذ المقاوم للصدأ بالكامل
- القدرة على معايرة الصفر والكاملة
- دقة قياس عالية الدقة
- قياس ضغط الغازات السائلة غير الساخنة باستخدام الفولاذ المقاوم للصدأ 316L
- تطبيقات صناعة الملاحة والطيران
- مراقبة العمليات الصناعية في النفط والكيماويات والمعادن وتوليد الطاقة والهيدرولوجيا
- أنظمة التحكم الهيدروليكية والهوائية
| نطاق القياس | 0kPa ~ 10kPa...40MPa |
|---|---|
| نوع الضغط | الضغط المقياسي، الضغط المطلق، الضغط المغلق |
| قدرة الحمل الزائد | ≤ 1.5 مرة النطاق المسموح به |
| الدقة @ 25oC | ± 0.25% (عادة) ± 0.5% (أكثر) |
| قابلية التكرار والهستيريس | 0.02% F.S. ((النوع) 0.05% F.S. ((الحد الأقصى) |
| الاستقرار على المدى الطويل | ± 0.1%F.S/year ((النموذجي) ± 0.2%F.S/year ((الحد الأقصى) |
| الانحراف في درجة حرارة النقطة الصفرية | ± 0.02%F.S/oC ((≤100KPa) ± 0.01%F.S/oC ((>100KPa) |
| الانحراف الحراري على نطاق كامل | ± 0.02%F.S/oC ((≤100KPa) ± 0.01%F.S/oC ((>100KPa) |
| استجابة التردد | 2.4Khz |
| درجة حرارة التعويض | 0-70oC ((≤10MPa ، قابلة للتخصيص) |
| درجة حرارة العمل | -20 درجة مئوية إلى 80 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية ~ 120 درجة مئوية |
| مقاومة الاهتزاز | 10g، 55Hz ~ 2kHz |
| مواد السكن | 304, 316L |
| مادة الحجاب الحاجز | 316L |
| مقاومة العزل | 100MΩ 100VDC |
| تصنيف مقاومة للانفجار | إكس إيه آي سي T6 Ga |
| تصنيف الحماية | IP65 |
| مهرجان الحلقة | مطاط الفلور |
| الوزن | ~ 0.25 كجم |
| إشارة الخروج | فولتاج التغذية | نوع الإخراج |
|---|---|---|
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 سلك |
| 0 ~ 10 / 20mA | 3 أسلاك | |
| 0/1 ~ 5 فولت 0/1~10 فولت 0.5 إلى 4.5 فولت |
5VDC |
- تأكد من أن الوسيط المقاس متوافق مع مواد الاتصال بالمنتج
- النماذج المقاومة للانفجار لا تشمل رؤوس العرض الرقمية
- الموزعين مع شاشة LCD أو LED يتطلبون إمدادات الطاقة ≥20VDC
- تثبيت أجهزة حماية من البرق وضمان الترس الملائم للعمل الموثوق به
- لدرجات حرارة تشغيل أقل من -20 درجة مئوية ، حدد أغلفة حلقة O EPDM
- طول الكابل الافتراضي هو 1.5m (مواد البولي إيثيلين)
- تحديد متطلبات خاصة للهزازات والاصطدامات والتداخلات الكهرومغناطيسية

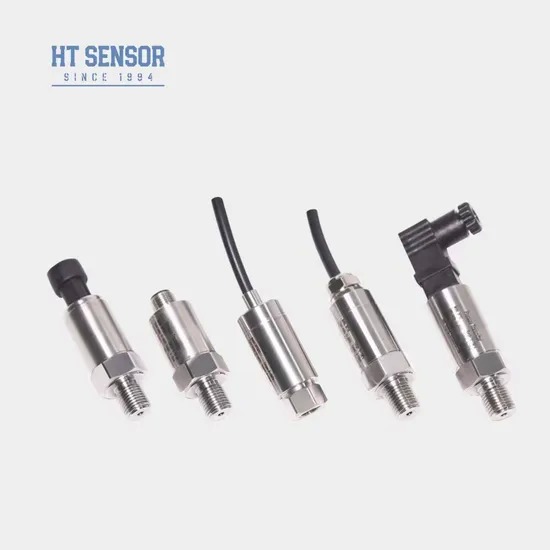

| BP15X | ناقل الضغط التناظري |
|---|---|
| الرمز | المخطط البناء |
| 5 | سدادة باكارد |
| 6 | كابل الخروج المباشر المغلق 1.5 متر |
| 7 | مصطفى (ميني هيرشمان) |
| 8 | رابط هيرشمان الكبير |
| نطاق القياس | 0kPa ~ 10kPa... 5MPa (0-X) Kpa أو MPa |
| الرمز | إمدادات الطاقة |
| D1 | 24VDC |
| D2 | 5VDC |
| D3 | غيرها |
| الرمز | إشارة الخروج |
| S1 | 4~20mADC |
| S2 | 1 ~ 5VDC |
| S3 | 0 ~ 5VDC |
| S4 | 0~10mADC |
| S5 | 0~20mADC |
| S6 | 0 ~ 10VDC |
| S7 | 0.5~4.5VDC |
| الرمز | اتصال الضغط |
| J1 | M20 × 1.5 |
| J2 | G1/2 |
| J3 | G1/4 |
| J4 | 7/16-20UNF |
| J5 | غيرها (¢50.4 فلانج) |
| الرمز | الاتصال الكهربائي |
| B1 | هيرشمان |
| B2 | PG7 |
| B3 | كابل مغلق منفذ 1.5 متر |
| B4 | غيرها |
| الرمز | نوع الضغط |
| G | ضغط القياس |
| أ | الضغط المطلق |
| S | ضغط مرجعية مغلقة |
Product Highlights
BP156 ناقل ضغط السيليكون عالي الدقة لمحة عامة عن المنتج يستخدم جهاز إرسال الضغط BP156 سلسلة HT سيليكون مقاوم للضغط معزول غشاء تكنولوجيا النواة المملوءة بالزيت كعنصر قياس للإشارة.دائرة معالجة الإشارة موجودة داخل علبة من الفولاذ المقاوم للصدأ، تحويل إشارات أجهزة الاستشعار إلى إشارات الخروج القياسية. ك...
