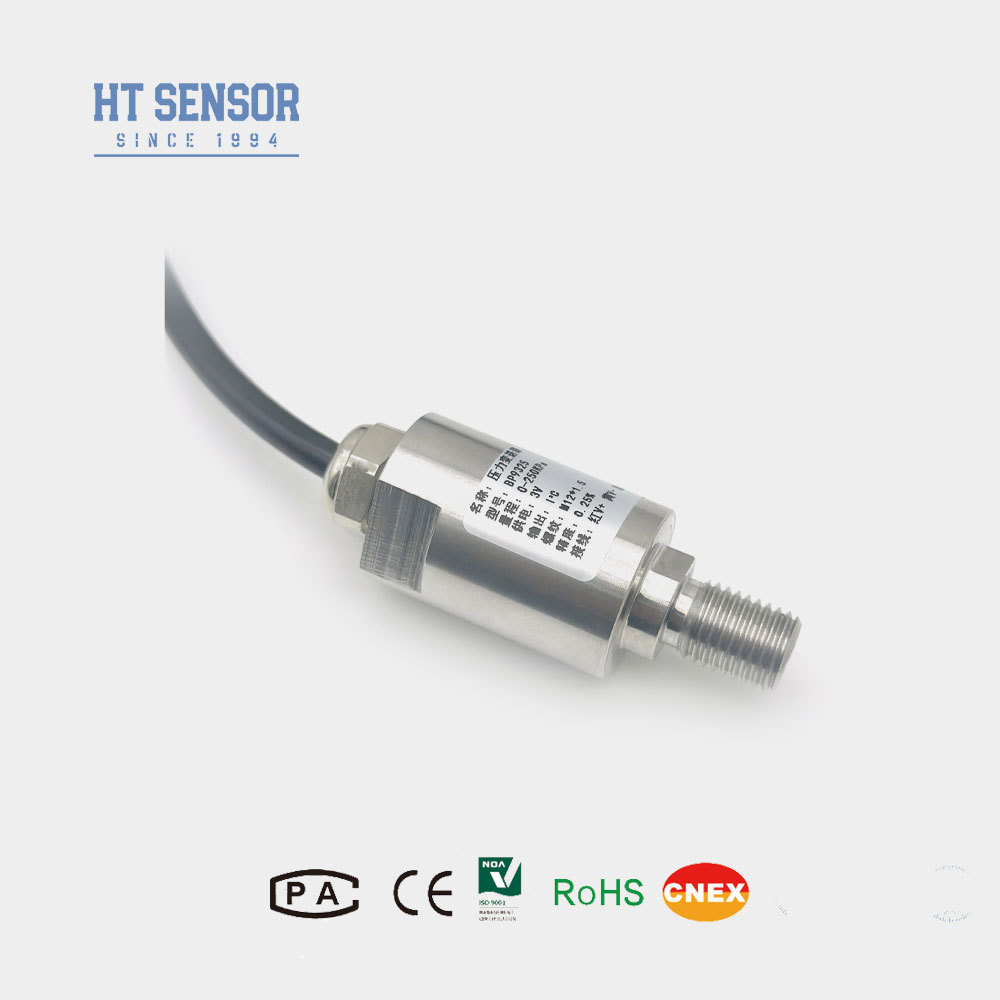

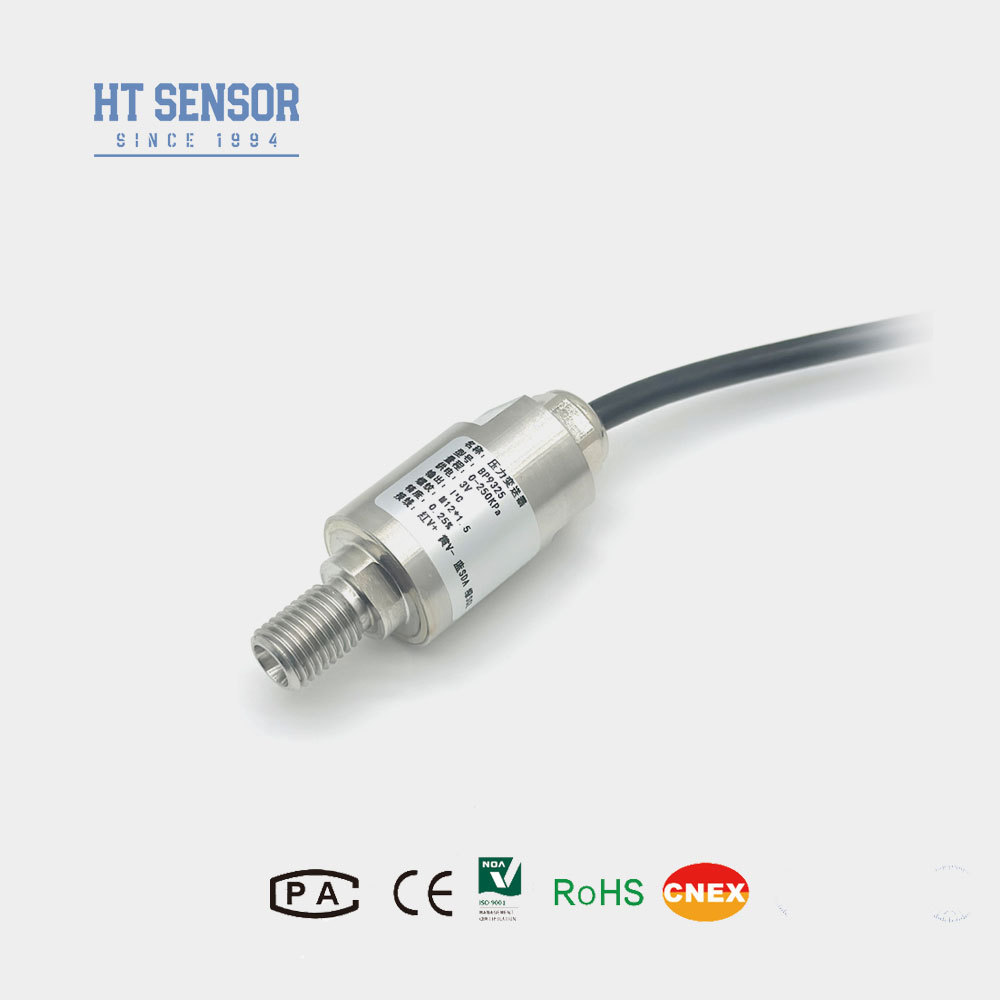

هينغتونغ تصميم مضغوط 4-20mA محول ضغط مستشعر ضغط الهواء جهاز إرسال مستوى
Product Details
| رقم الموديل: | بي بي 156 | قياس المتوسطة: | الغاز والسائل |
|---|---|---|---|
| نطاق الضغط: | 0kPa~10kPa...40MPa | نوع الضغط: | الضغط المقياسي، الضغط المطلق، الضغط المغلق |
| مواد الإسكان: | 316 لتر | الحمل الزائد: | ≤ 1.5 مرة من النطاق المقدر |
| دقة @ 25 درجة مئوية: | ± 0.25 ٪ (TYP.) ± 0.5 ٪ (كحد أقصى) | مادة الحجاب الحاجز: | 316 لتر |
| مقاومة العزل: | 100mΩ 100VDC | وزن: | ~0.25 كجم |
| إبراز |
محول ضغط مضغوط 4-20mA,جهاز إرسال مستشعر ضغط الهواء,جهاز استشعار ضغط السيليكون مع ضمان,air pressure sensor transmitter,silicon pressure sensor with warranty |
||
Product Description
Hengtong تصميم مضغوط 4-20mA محول ضغط مستشعر ضغط الهواء جهاز إرسال المستوى
- نطاق قياس واسع مع هيكل من الفولاذ المقاوم للصدأ
- تكوينات واجهة ضغط متعددة متاحة
- تصنيف حماية IP65 مع غلاف من الفولاذ المقاوم للصدأ بالكامل
- معايرة الصفر والنطاق الكامل القابلة للتعديل
- قدرات قياس عالية الدقة
- قياس ضغط الغازات والسوائل غير المسببة للتآكل باستخدام الفولاذ المقاوم للصدأ 316L
- تطبيقات صناعة الطيران والبحرية
- مراقبة العمليات الصناعية في البترول والكيماويات والمعادن وتوليد الطاقة والهيدرولوجيا
- أنظمة التحكم الهيدروليكية والهوائية
| نطاق القياس | 0 كيلو باسكال ~ 10 كيلو باسكال ... 40 ميجا باسكال |
|---|---|
| نوع الضغط | قياس الضغط، الضغط المطلق، الضغط المختوم |
| الحمل الزائد | ≤ 1.5 ضعف النطاق المقنن |
| الدقة @ 25 درجة مئوية | ±0.25% (نموذجي) ±0.5% (حد أقصى) |
| التكرار و تباطؤ الحركة | 0.02%F.S(نموذجي) 0.05%F.S(حد أقصى) |
| الاستقرار على المدى الطويل | ±0.1%F.S/سنة (نموذجي) ±0.2%F.S/سنة (حد أقصى) |
| انجراف درجة حرارة نقطة الصفر | ±0.02%F.S/درجة مئوية (≤100KPa) ±0.01%F.S/درجة مئوية (>100KPa) |
| انجراف درجة حرارة النطاق الكامل | ±0.02%F.S/درجة مئوية (≤100KPa) ±0.01%F.S/درجة مئوية (>100KPa) |
| استجابة التردد | 2.4 كيلو هرتز |
| تعويض درجة الحرارة | 0-70 درجة مئوية (≤10 ميجا باسكال، قابلة للتخصيص) |
| درجة حرارة التشغيل | -20 درجة مئوية ~ 80 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية ~ 120 درجة مئوية |
| الاهتزاز | 10 جرام، 55 هرتز ~ 2 كيلو هرتز |
| مادة السكن | 304، 316L |
| مادة الحجاب الحاجز | 316L |
| مقاومة العزل | 100MΩ 100VDC |
| تصنيف مقاومة للانفجار | Ex ia IIC T6 Ga |
| تصنيف الحماية | IP65 |
| ختم الحلقة الدائرية | مطاط الفلور |
| الوزن | ~0.25 كجم |
| إشارة الإخراج | جهد الإمداد | نوع الإخراج |
|---|---|---|
| 4~20mA | 12~30VDC | 2/3/4 سلك |
| 0~10/20mA | 3 أسلاك | |
| 0/1~5V 0/1~10V 0.5~4.5V |
5VDC |
- تأكد من توافق الوسائط مع مواد تلامس المنتج
- لا تتضمن النماذج المقاومة للانفجار رؤوس عرض رقمية
- بالنسبة لأجهزة الإرسال المزودة بشاشة LCD/LED، يجب ألا يقل مصدر الطاقة عن 20VDC
- قم بتركيب أجهزة الحماية من الصواعق وتأكد من التأريض المناسب
- حلقة O المطاط الفلوري مصنفة من -20 درجة مئوية إلى 250 درجة مئوية؛ بالنسبة لدرجات الحرارة التي تقل عن -20 درجة مئوية، حدد حلقة O من EPDM
- طول الكابل الافتراضي: 1.5 متر (مادة البولي إيثيلين)
- حدد أي متطلبات خاصة (الاهتزاز، التأثير، EMI/RFI) في طلبك
| BP15X | جهاز إرسال الضغط التناظري |
|---|---|
| بناء الخطوط العريضة | |
| 5 | قابض باكارد |
| 6 | كابل إخراج مباشر مختوم بطول 1.5 متر |
| 7 | موصل Hirschmann صغير |
| 8 | موصل Hirschmann كبير |
| نطاق القياس | |
| 0 كيلو باسكال ~ 10 كيلو باسكال ... 5 ميجا باسكال | |
| (0-X) كيلو باسكال أو ميجا باسكال | X: نطاق القياس الفعلي |
| مصدر الطاقة | |
| D1 | 24VDC |
| D2 | 5VDC |
| D3 | أخرى |
| إشارة الإخراج | |
| S1 | 4~20mADC |
| S2 | 1~5VDC |
| S3 | 0~5VDC |
| S4 | 0~10mADC |
| S5 | 0~20mADC |
| S6 | 0~10VDC |
| S7 | 0.5~4.5VDC |
| وصلة الضغط | |
| J1 | M20×1.5 |
| J2 | G1/2 |
| J3 | G1/4 |
| J4 | 7/16-20UNF |
| J5 | أخرى (¢50.4 شفة) |
| التوصيل الكهربائي | |
| B1 | هيرشمان |
| B2 | PG7 |
| B3 | مخرج كابل مختوم بطول 1.5 متر |
| B4 | أخرى |
| نوع الضغط | |
| G | قياس الضغط |
| A | الضغط المطلق |
| S | الضغط المرجعي المختوم |
- ما هي ميزات أجهزة إرسال مستشعر الضغط الخاصة بك؟
- دقة عالية ومتانة وأداء ممتاز. التخصيص متاح.
- هل يمكنني تخصيص مواصفات خاصة؟
- نعم، يمكن لمهندسينا تصميم المنتجات لتلبية الاحتياجات المحددة. نحن نقدم خدمات OEM و ODM.
- ما هي طاقتك الإنتاجية؟
- يمكن لمرافق التصنيع لدينا إنتاج ما يصل إلى 30000 جهاز إرسال مستشعر ضغط شهريًا، لذلك نحن قادرون تمامًا على تلبية احتياجات الطلبات واسعة النطاق. ومع ذلك، يُنصح بالاتصال بفريق المبيعات لدينا مسبقًا لضمان الإنتاج السلس وجدولة التسليم.
- ما هي فترة التسليم النموذجية؟
- 5-8 أيام عمل للنماذج القياسية. قد تختلف المنتجات المخصصة.
- كيف يتم تسعير المنتجات؟ أي خصومات؟
- تسعير تنافسي مع خصومات للطلبات المجمعة أو الشركاء على المدى الطويل.
- ما هو الضمان على منتجاتك؟ وخدمة ما بعد البيع؟
- وقت الضمان لدينا هو 24 شهرًا بعد الشحن، وسيقوم فريق ما بعد البيع لدينا بالرد على أسئلتك في غضون 24 ساعة. تتوفر دائمًا تعليمات عن بعد عبر شبكة الكمبيوتر الشخصي.
