| مكان المنشأ: | باوجي ، الصين |
|---|---|
| اسم العلامة التجارية: | HT SENSOR |
| إصدار الشهادات: | ISO9001 |

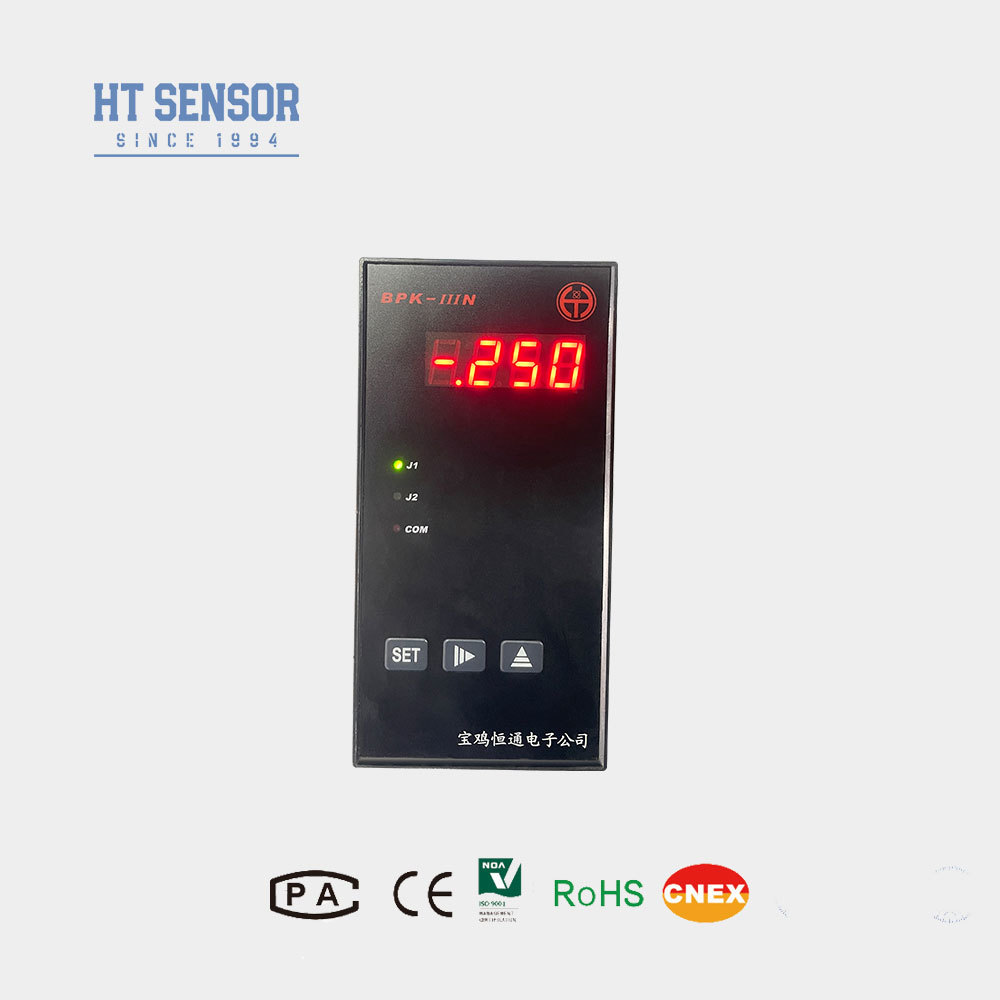

| رقم الموديل: | بي بي كيه-IIIN |
| الحد الأدنى لكمية: | 1 |
| الأسعار: | 48 |
| رقم الموديل: | بي بي كيه-IIIN | نطاق القياس: | مقياس الضغط المتوسط |
|---|---|---|---|
| يكتب: | العرض الرقمي | وظيفة: | نوع الإشارة المحلية، يتم التحكم فيها بإشارة كهربائية |
| نقطة التحكم: | 2 نقطة | مدخل: | الضغط/درجة الحرارة/PT100وهلم جرا |
| جهد الإمداد: | 220 فولت تيار متردد /24 فولت تيار مستمر (±10%) | درجة الحرارة المحيطة: | 0 ~ 50 درجة مئوية |
| تتابع الحياة: | >100000 مرة | الأعلى. حاضِر: | 3A (حمل مقاوم)، 0.3A (حمل حثي) |
| إبراز: | مقياس ضغط بلاستيكي أسود,أداة قياس درجة الحرارة والتحكم,شاشة مستشعر ضغط السيليكون,temperature control gauge instrument,silicon pressure sensor display |
||
| رمز إشارة الإدخال | إشارة الدخول | نطاق العرض | القرار | الدقة | عائق المدخل |
|---|---|---|---|---|---|
| 00 | T TC | 0~400 درجة مئوية | 1°C | 0.2% | مائة ألف |
| 01 | R TC | 0~1600 درجة مئوية | 1°C | 0.2% | مائة ألف |
| 02 | J TC | 0~1200°C | 1°C | 0.2% | مائة ألف |
| 03 | WRe3-WRe25 TC | 0~2300°C | 1°C | 0.2% | مائة ألف |
| 04 | B TC | 350-1800 درجة مئوية | 1°C | 0.2% | مائة ألف |
| 05 | S TC | 0~1600 درجة مئوية | 1°C | 0.2% | مائة ألف |
| 06 | K TC | 0~1300 درجة مئوية | 1°C | 0.2% | مائة ألف |
| 07 | E TC | 0~900°C | 1°C | 0.2% | مائة ألف |
| 08 | Pt100 RTD | -200~600.0°C | 0.1°C | 0.2% | (0.2mA) |
| 09 | Cu50 RTD | -50.0~150.0°C | 0.1°C | 0.2% | (0.2mA) |
| 10 | 0~375Ω ضغط عن بعد | قابلة للتخصيص من -1999 إلى 9999 | عينة A/D 16 بت | 0.2% | (0.2mA) |
| 11 | مقسم التيار 0 ~ 75mV | 0.1% | مائة ألف | ||
| 12 | 0 ~ 30mV | 0.1% | مائة ألف | ||
| 13 | إشارة قياسية من 0 إلى 5 فولت | 0.1% | مائة ألف | ||
| 14 | إشارة قياسية من 1 إلى 5 فولت | 0.1% | مائة ألف | ||
| 15 | 0 ~ 10 فولت إشارة قياسية | 0.1% | مائة ألف | ||
| 16 | إشارة قياسية 0 ~ 10 mA | 0.1% | 20Ω | ||
| 17 | إشارة قياسية من 0 إلى 20 مآ | 0.1% | 20Ω | ||
| 18 | إشارة قياسية 4 ~ 20 mA | 0.1% | 20Ω |
| إرسال إشارة الخروج | الناتج الحالي | نطاق الإرسال | الجهد المعزول | أقصى دقة | الدقة | قدرة الحمل | الجهد الدائري المفتوح |
|---|---|---|---|---|---|---|---|
| 00 | 4 ~ 20 مآ | نقل البيانات ضمن النطاق إلى إشارة التيار القياسية | 1500 فولت | 12 بت | 0.3٪ | ≤500Ω | 15 فولت |
| 01 | 0 ~ 20mA |
| الجهد | الحد الأقصى للتيار (حمل المقاومة) | الحركة القصوى (حمل الحثي) | عمر الوسيط |
|---|---|---|---|
| 250 فولت/120 فولت | 3A AC / 2A DC | 0.3A AC / 0.2A DC | >100000 دورة |
| 120 فولت/48 فولت | 4A AC / 3A DC | 0.4A AC / 0.3A DC | |
| < 48 فولت | 5A AC / 4A DC | 0.5A AC / 0.4A DC |
| النموذج | مقياس المخطط | مقاس الخروج من اللوحة (ملم) | الملاحظات |
|---|---|---|---|
| BPK-IIIS1 | 160×80×80 (أفقي) | 152 + 0.8 × 76 + 0.7 | |
| BPK-IIIS2 | 96×48×112 (أفقي) | 92 + 0.7 × 44 + 0.5 | |
| BPK-IIIN1 | 80 × 160 × 80 (عمودي) | 76 + 0.7 × 152 + 0.8 | |
| BPK-IIIN2 | 48×96×112 (عمودي) | 44 + 0.5 × 92 + 0.7 | |
| BPK-IIIF1 | 96×96×112 (مربع) | 92 + 0.7 × 92 + 0.7 | |
| BPK-IIIF2 | 48×48×108 (مربع) | 44 + 0.5 × 44 + 0.5 | مع مصباح إنذار J2 بدون رلاي J2 |
| BPK-IIIF3 | 72×72×112 | 67 + 0.7 × 67 + 0.7 |
