| الحد الأدنى لكمية: | 1 |
|---|---|
| الأسعار: | 48 |

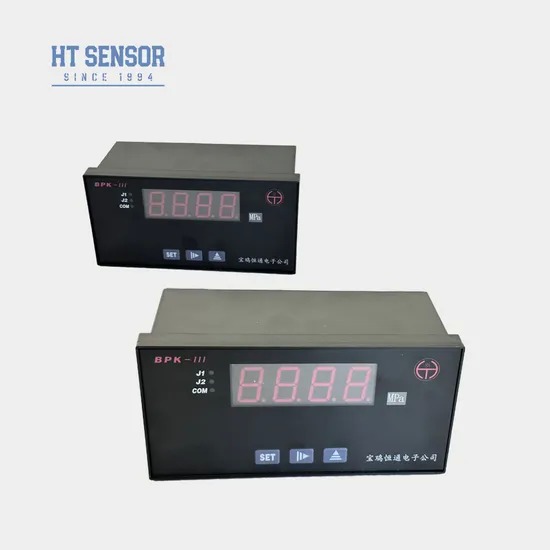

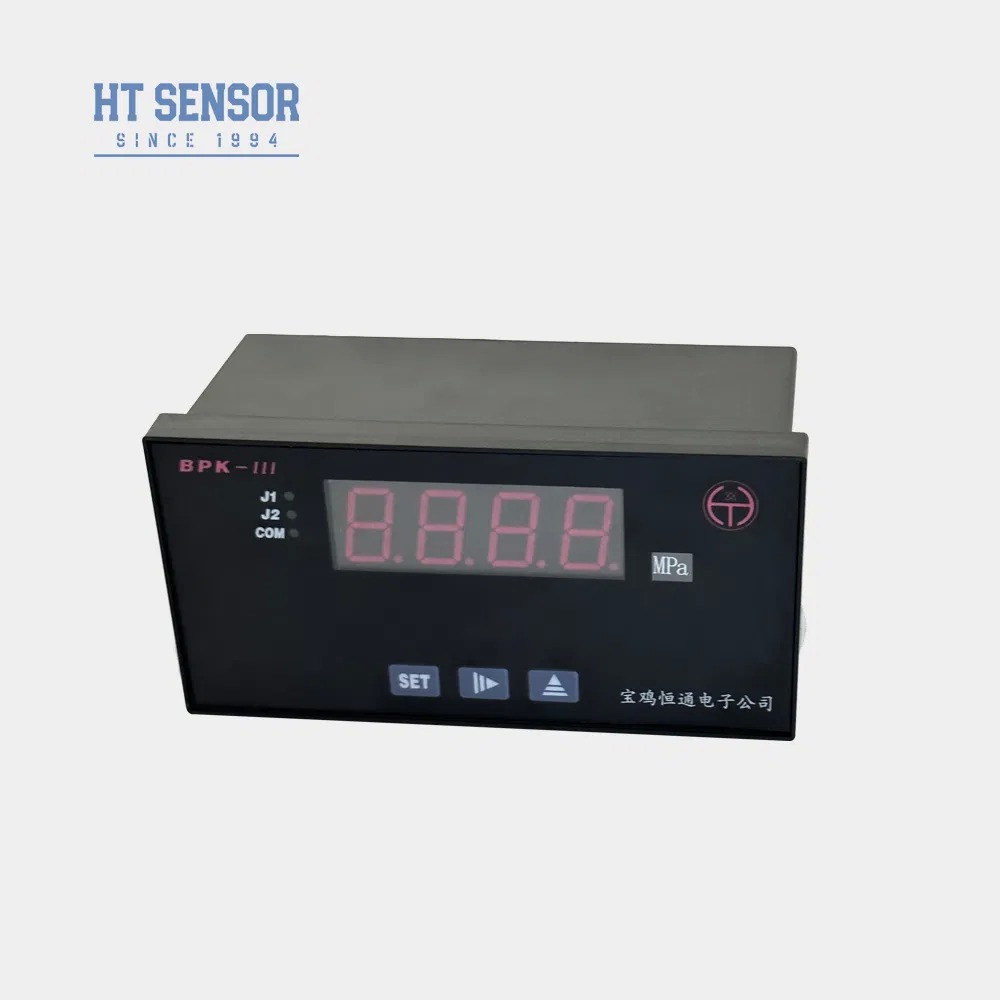

| رقم الموديل: | BPK-III | نطاق القياس: | مقياس الضغط المتوسط |
|---|---|---|---|
| دقة: | 1 | نوع العرض: | رقمي |
| مزود الطاقة: | تيار متردد 85-260 فولت | عرض الصمام: | -1999-9999 |
| تبديل النقاط: | 2 نقطة | إمدادات الطاقة الخاصة: | 24VDC |
| جهد الإمداد: | 220 فولت تيار متردد /24 فولت تيار مستمر (±10%) | درجة الحرارة المحيطة: | 0 ~ 50 درجة مئوية |
| الرطوبة النسبية: | ≥85% غاز غير قابل للتآكل | مقاومة الإدخال: | 100 ألف |
| الإخراج التناظرية: | 4 ~ 20 مللي أمبير أو 0 ~ 20 مللي أمبير | تتابع القدرة على الاتصال: | 250 فولت/120 فولت تيار متردد، 120 فولت/48 فولت تيار متردد، <48 فولت تيار متردد |
| تتابع الحياة: | >100000 مرة | ||
| إبراز: | مقياس ضغط AC85-260V,مقياس ضغط مدخل متعدد الإشارات,جهاز قياس الضغط من أجهزة استشعار السيليكون,multiple-signal input pressure gauge,silicon pressure sensor gauge |
||
| رمز إشارة الإدخال | إشارة الإدخال | نطاق العرض | الدقة | الدقة | ممانعة الإدخال |
|---|---|---|---|---|---|
| 00 | T TC | 0~400 درجة مئوية | 1 درجة مئوية | 0.2% | 100K |
| 01 | R TC | 0~1600 درجة مئوية | 1 درجة مئوية | 0.2% | 100K |
| 02 | J TC | 0~1200 درجة مئوية | 1 درجة مئوية | 0.2% | 100K |
| 03 | WRe3-WRe25 TC | 0~2300 درجة مئوية | 1 درجة مئوية | 0.2% | 100K |
| 04 | B TC | 350~1800 درجة مئوية | 1 درجة مئوية | 0.2% | 100K |
| 05 | S TC | 0~1600 درجة مئوية | 1 درجة مئوية | 0.2% | 100K |
| 06 | K TC | 0~1300 درجة مئوية | 1 درجة مئوية | 0.2% | 100K |
| 07 | E TC | 0~900 درجة مئوية | 1 درجة مئوية | 0.2% | 100K |
| 08 | Pt100 RTD | -200.~600.0 درجة مئوية | 0.1 درجة مئوية | 0.2% | 0.2mA |
| 09 | Cu50 RTD | -50.0~150.0 درجة مئوية | 0.1 درجة مئوية | 0.2% | 0.2mA |
| 10 | 0~375Ω ضغط عن بعد | قابلة للتكوين من -1999 إلى 9999 | عينة 16 بت A/D | 0.2% | 0.2mA |
| 11 | 0~75mV مقسم التيار | 0.1% | 100K | ||
| 12 | 0~30mV | 0.1% | 100K | ||
| 13 | 0~5V إشارة قياسية | 0.1% | 100K | ||
| 14 | 1~5V إشارة قياسية | 0.1% | 100K | ||
| 15 | 0~10V إشارة قياسية | 0.1% | 100K | ||
| 16 | 0~10 مللي أمبير إشارة قياسية | 0.1% | 20Ω | ||
| 17 | 0~20 مللي أمبير إشارة قياسية | 0.1% | 20Ω | ||
| 18 | 4~20 مللي أمبير إشارة قياسية | 0.1% | 20Ω |
| إشارة الإخراج المرسلة | إخراج التيار | نطاق الإرسال | الجهد المعزول | الحد الأقصى للدقة | الدقة | سعة التحميل | جهد الدائرة المفتوحة |
|---|---|---|---|---|---|---|---|
| 00 | 4~20 مللي أمبير | إرسال البيانات ضمن النطاق إلى إشارة التيار القياسية | 1500 فولت | 12 بت | 0.3% | ≤500Ω | 15 فولت |
| 01 | 0~20mA |
| الجهد االكهربى | الحد الأقصى للتيار (الحمل المقاومي) | الحد الأقصى للتيار (الحمل الاستقرائي) | عمر الترحيل |
|---|---|---|---|
| 250 فولت/120 فولت | 3 أمبير تيار متردد / 2 أمبير تيار مستمر | 0.3 أمبير تيار متردد / 0.2 أمبير تيار مستمر | >100,000 عملية |
| 120 فولت/48 فولت | 4 أمبير تيار متردد / 3 أمبير تيار مستمر | 0.4 أمبير تيار متردد / 0.3 أمبير تيار مستمر | |
| <48 فولت | 5 أمبير تيار متردد / 4 أمبير تيار مستمر | 0.5 أمبير تيار متردد / 0.4 أمبير تيار مستمر |
| النموذج | البعد الخارجي | بعد إخراج اللوحة (مم) | ملاحظات |
|---|---|---|---|
| BPK-IIIS1 | 160×80×80 (أفقي) | 152+0.8×76+0.7 | |
| BPK-IIIS2 | 96×48×112 (أفقي) | 92+0.7×44+0.5 | |

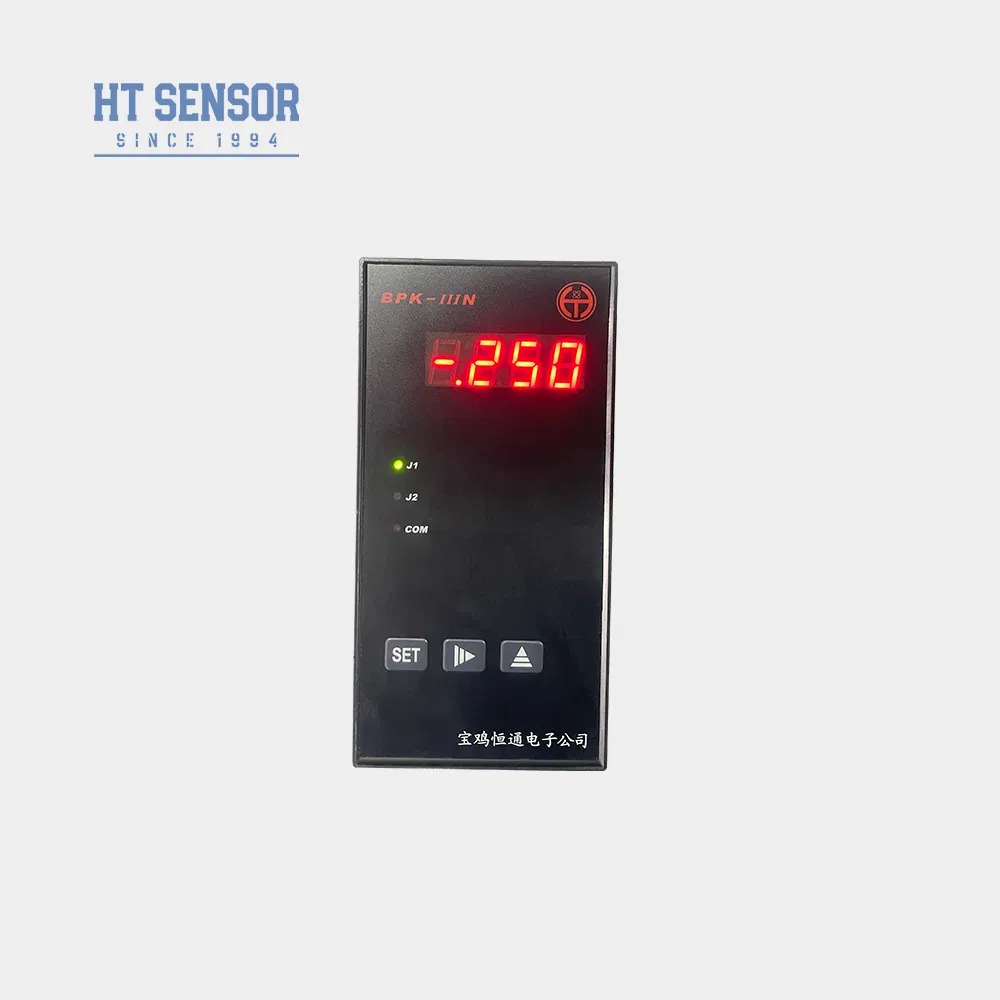

| BPK-IIIN1 | 80×160×80 (رأسي) | 76+0.7×152+0.8 | |
| BPK-IIIN2 | 48×96×112 (رأسي) | 44+0.5×92+0.7 | |
| BPK-IIIF1 | 96×96×112 (مربع) | 92+0.7×92+0.7 | |
| BPK-IIIF2 | 48×48×108 (مربع) | 44+0.5×44+0.5 | مع مصباح إنذار J2 بدون ترحيل J2 |
| BPK-IIIF3 | 72×72×112 | 67+0.7×67+0.7 |
