| الحد الأدنى لكمية: | 1 |
|---|---|
| الأسعار: | 48 |

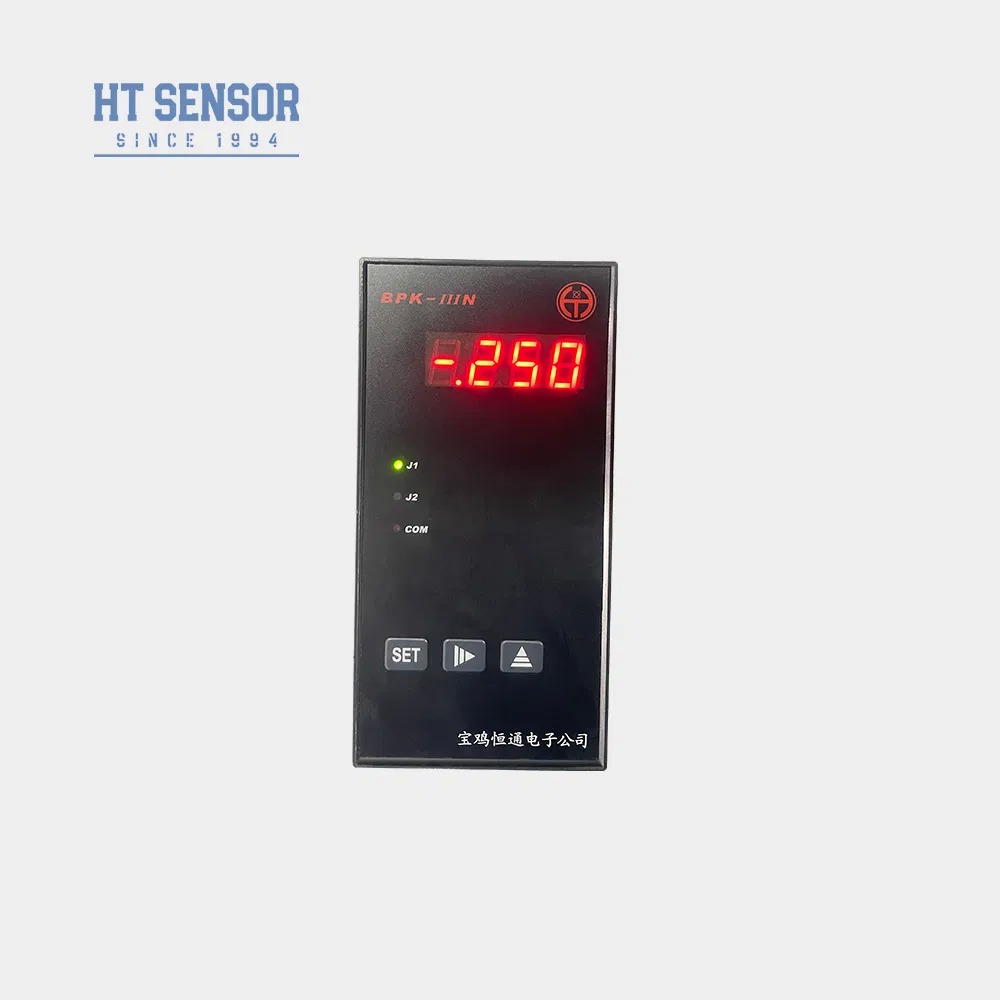

| رقم الموديل: | بي بي كيه-IIIN | نطاق القياس: | مقياس الضغط المتوسط |
|---|---|---|---|
| دقة: | 1 | قوة: | تيار متردد 85-260 فولت |
| الإخراج: | 4-20mA /0-20mA | يُحوّل: | 2 بيونت سويتش |
| مدخل: | PT100. 4-20 مللي أمبير وهكذا | جهد الإمداد: | 220 فولت تيار متردد /24 فولت تيار مستمر (±10%) |
| درجة الحرارة المحيطة: | 0 ~ 50 درجة مئوية | الرطوبة النسبية: | ≥85% غاز غير قابل للتآكل |
| دقة: | 12 بت | تتابع الإخراج: | 250 فولت/120 فولت، 120 فولت/48 فولت، <48 فولت |
| تتابع الحياة: | >100000 مرة | ماكس الحالي: | 3A (حمل مقاوم)، 0.3A (حمل حثي) |
| بُعد لوحة: | 152+0.8×76+0.7 (BPK-IIIS1) | ||
| إبراز: | مقياس عرض ضغط BPK-III,مفتاح مقياس درجة الحرارة مع ضمان,مدخل مستشعر ضغط السيليكون,temperature gauge switch with warranty,silicon pressure sensor input |
||
| رمز إشارة الإدخال | إشارة الإدخال | نطاق العرض | الدقة | الدقة | ممانعة الإدخال |
|---|---|---|---|---|---|
| 00 | T TC | 0~400 درجة مئوية | 1 درجة مئوية | 0.2% | 100K |
| 01 | R TC | 0~1600 درجة مئوية | 1 درجة مئوية | 0.2% | 100K |
| 02 | J TC | 0~1200 درجة مئوية | 1 درجة مئوية | 0.2% | 100K |
| 03 | WRe3-WRe25 TC | 0~2300 درجة مئوية | 1 درجة مئوية | 0.2% | 100K |
| 04 | B TC | 350~1800 درجة مئوية | 1 درجة مئوية | 0.2% | 100K |
| 05 | S TC | 0~1600 درجة مئوية | 1 درجة مئوية | 0.2% | 100K |
| 06 | K TC | 0~1300 درجة مئوية | 1 درجة مئوية | 0.2% | 100K |
| 07 | E TC | 0~900 درجة مئوية | 1 درجة مئوية | 0.2% | 100K |
| 08 | Pt100 RTD | -200.~600.0 درجة مئوية | 0.1 درجة مئوية | 0.2% | (0.2mA) |
| 09 | Cu50 RTD | -50.0~150.0 درجة مئوية | 0.1 درجة مئوية | 0.2% | (0.2mA) |
| 10 | 0~375Ω ضغط عن بعد | يمكن ضبط الحد الأدنى والحد الأقصى للنطاق من -1999 إلى 9999 | نطاق العرض مستمر من -1999 إلى 9999 باستخدام عينة A/D 16 بت | 0.2% | (0.2mA) |
| 11 | 0~75mV مقسم التيار | 0.1% | 100K | ||
| 12 | 0~30mV | 0.1% | 100K | ||
| 13 | 0~5V إشارة قياسية | 0.1% | 100K | ||
| 14 | 1~5V إشارة قياسية | 0.1% | 100K | ||
| 15 | 0~10V إشارة قياسية | 0.1% | 100K | ||
| 16 | 0~10 مللي أمبير إشارة قياسية | 0.1% | 20Ω | ||
| 17 | 0~20 مللي أمبير إشارة قياسية | 0.1% | 20Ω | ||
| 18 | 4~20 مللي أمبير إشارة قياسية | 0.1% | 20Ω |
| إشارة الإخراج المرسلة | إخراج التيار | نطاق الإرسال | الجهد المعزول | الحد الأقصى للدقة | الدقة | سعة التحميل | جهد الدائرة المفتوحة |
|---|---|---|---|---|---|---|---|
| 00 | 4~20 مللي أمبير | إرسال البيانات ضمن النطاق إلى إشارة التيار القياسية | 1500 فولت | 12 بت | 0.3% | ≤500Ω | 15 فولت |
| 01 | 0~20mA |
| الجهد | تيار متردد | تيار مستمر | تيار متردد | تيار مستمر | تيار متردد | تيار مستمر | عمر الترحيل |
|---|---|---|---|---|---|---|---|
| 250 فولت/120 فولت | 120 فولت/48 فولت | <48 فولت | >100000 مرة | ||||
| الحد الأقصى للتيار (الحمل المقاومي) | 3 أمبير | 2 أمبير | 4 أمبير | 3 أمبير | 5 أمبير | 4 أمبير | |
| الحد الأقصى للتيار (الحمل الاستقرائي) | 0.3 أمبير | 0.2 أمبير | 0.4 أمبير | 0.3 أمبير | 0.5 أمبير | 0.4 أمبير |
| النموذج | البعد الخارجي | بعد إخراج اللوحة (مم) | ملاحظة |
|---|---|---|---|
| BPK-IIIS1 | 160×80×80 (أفقي) | 152+0.8×76+0.7 | |
| BPK-IIIS2 | 96×48×112 (أفقي) | 92+0.7×44+0.5 | |
| BPK-IIIN1 | 80×160×80 (رأسي) | 76+0.7×152+0.8 | |
| BPK-IIIN2 | 48×96×112 (رأسي) | 44+0.5×92+0.7 | |
| BPK-IIIF1 | 96×96×112 (مربع) | 92+0.7×92+0.7 | |
| BPK-IIIF2 | 48×48×108 (مربع) | 44+0.5×44+0.5 | مع مصباح إنذار J2 بدون ترحيل J2 |
| BPK-IIIF3 | 72×72×112 | 67+0.7×67+0.7 |
