10 فولت تيار مستمر طاقة خلية مستشعر ضغط السيليكون HT24V G1/2 مستشعر مستوى مستشعر ضغط متدفق أساسي
Product Details
| إشارة الإخراج: | نوع التناظرية | مادة: | الفولاذ المقاوم للصدأ |
|---|---|---|---|
| نوع الأسلاك: | أربعة أسلاك | تصنيف IP: | IP65 |
| مزود الطاقة: | 10 فولت تيار مستمر | نوع الخيط: | G1/2 M20*1.5 1/2NPT |
| مقاومة الإدخال: | 4 كيلو أوم ~ 20 كيلو أوم | مقاومة الإخراج: | 2.5kΩ ~ 6KΩ |
| درجة حرارة التشغيل: | -20~80 درجة مئوية | درجة حرارة التخزين: | -40 ~ 125 درجة مئوية |
| وزن: | ~55 جرام | مادة الحجاب الحاجز: | 316 لتر |
| إبراز |
مستشعر ضغط 10VDC HT24V,مستشعر مستوى G1/2 مع ضمان,خلية مستشعر ضغط السيليكون,G1/2 level sensor with warranty,silicon pressure sensor cell |
||
Product Description

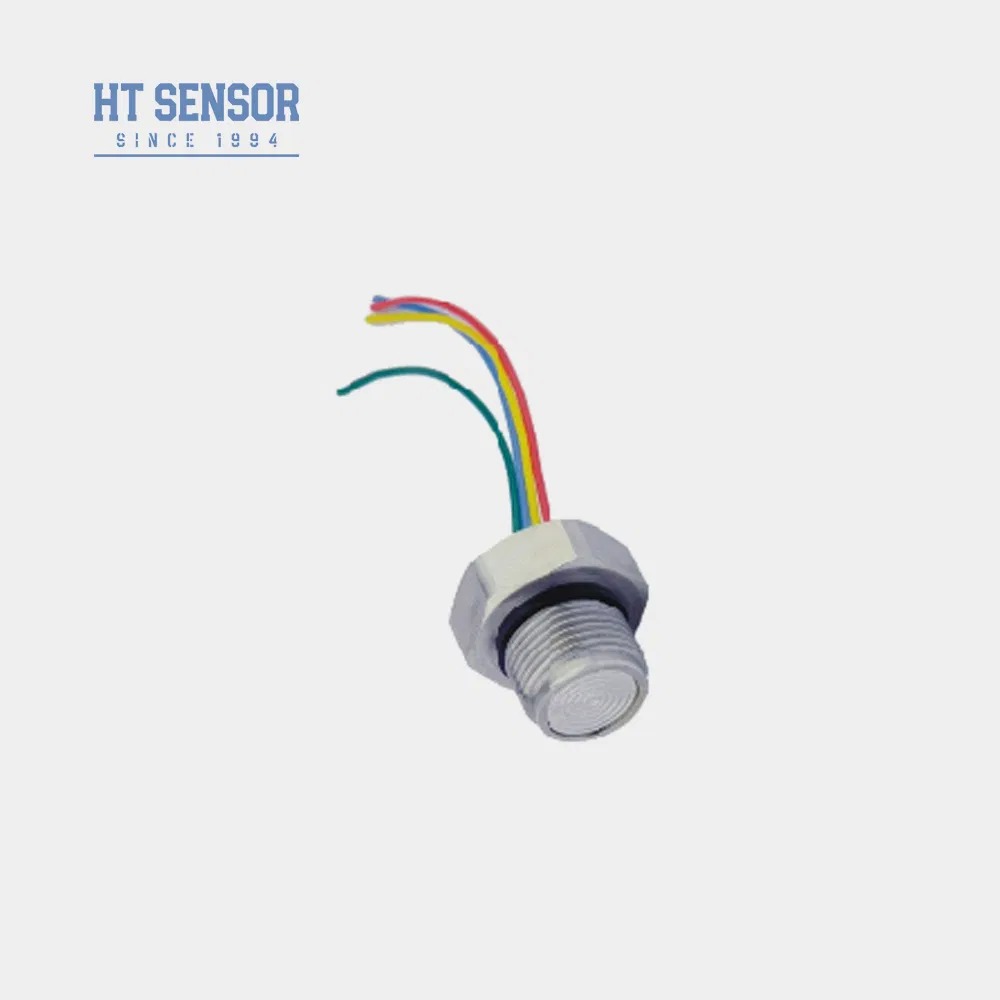

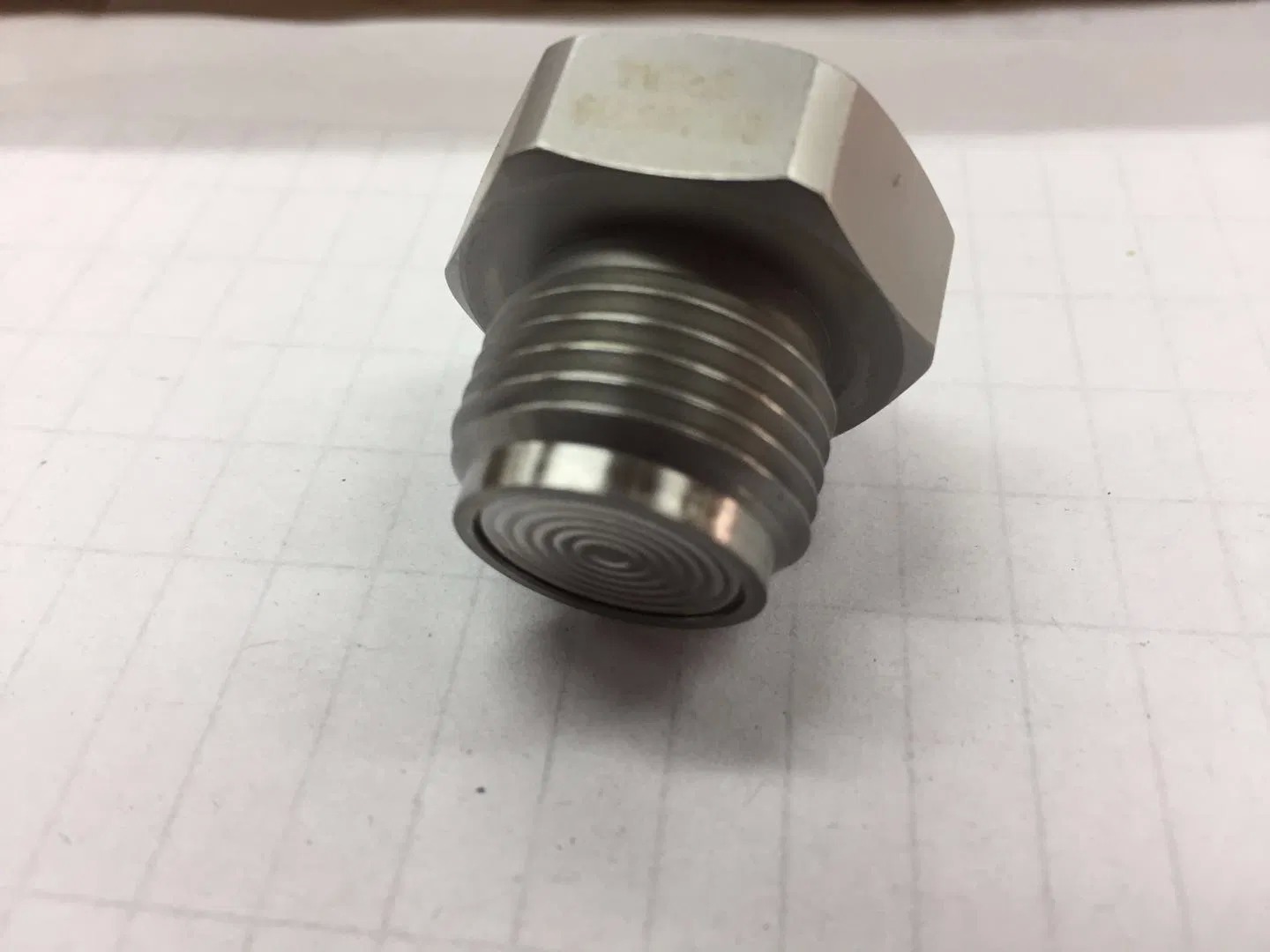

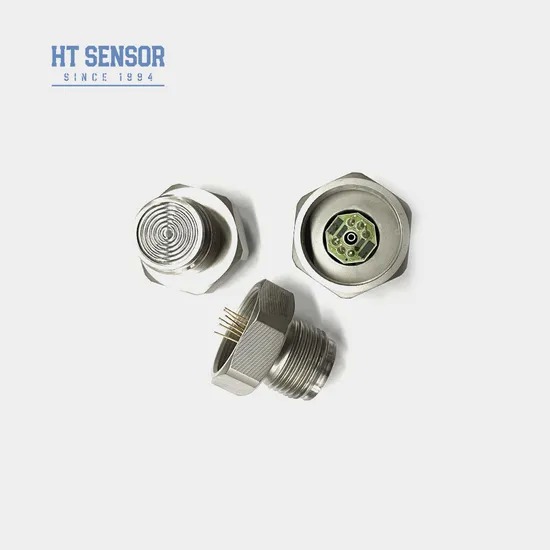

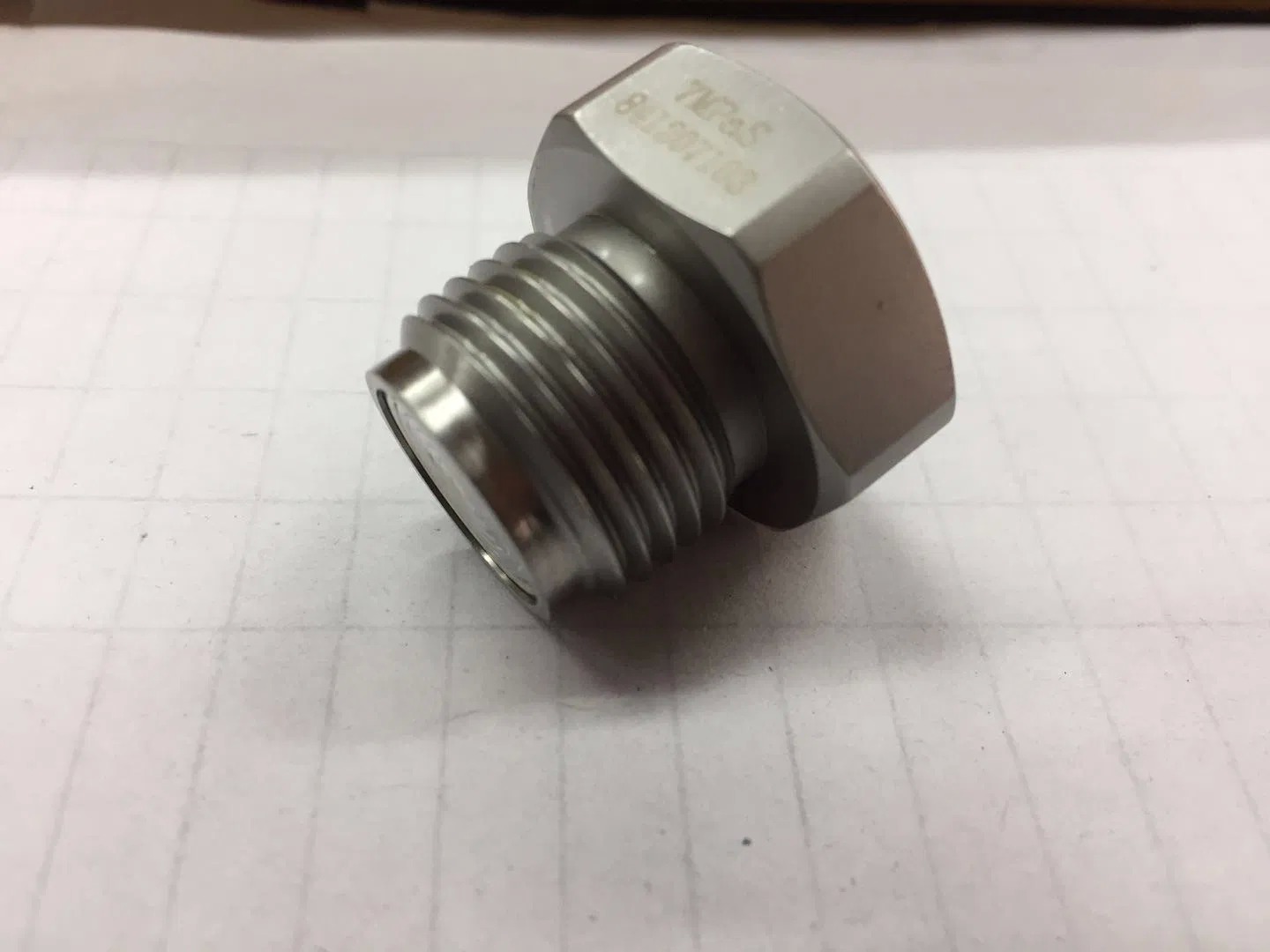

HT24V هو مستشعر ضغط بغشاء متدفق مزود بشريحة سيليكون منتشرة عالية الثبات. يعمل تصميمه المبتكر على نقل الضغط إلى الشريحة الحساسة من خلال غشاء من الفولاذ المقاوم للصدأ، محمي بزيت سيليكون محكم الإغلاق. يعزز هيكل الغشاء المتدفق سهولة التنظيف ويساهم في الموثوقية الاستثنائية، مما يجعله مثاليًا للتطبيقات في صناعات الأغذية والنظافة وغيرها من الصناعات التي تتطلب معايير نظافة ودقة صارمة.
- تكنولوجيا متقدمة مع غلاف من الفولاذ المقاوم للصدأ 316L ومواد غشاء متميزة بما في ذلك التيتانيوم و Hastelloy
- دوائر ذات غشاء سميك لتعويض درجة الحرارة وتصحيح نقطة الصفر
- موثوقية وتكرار واستقرار متميز

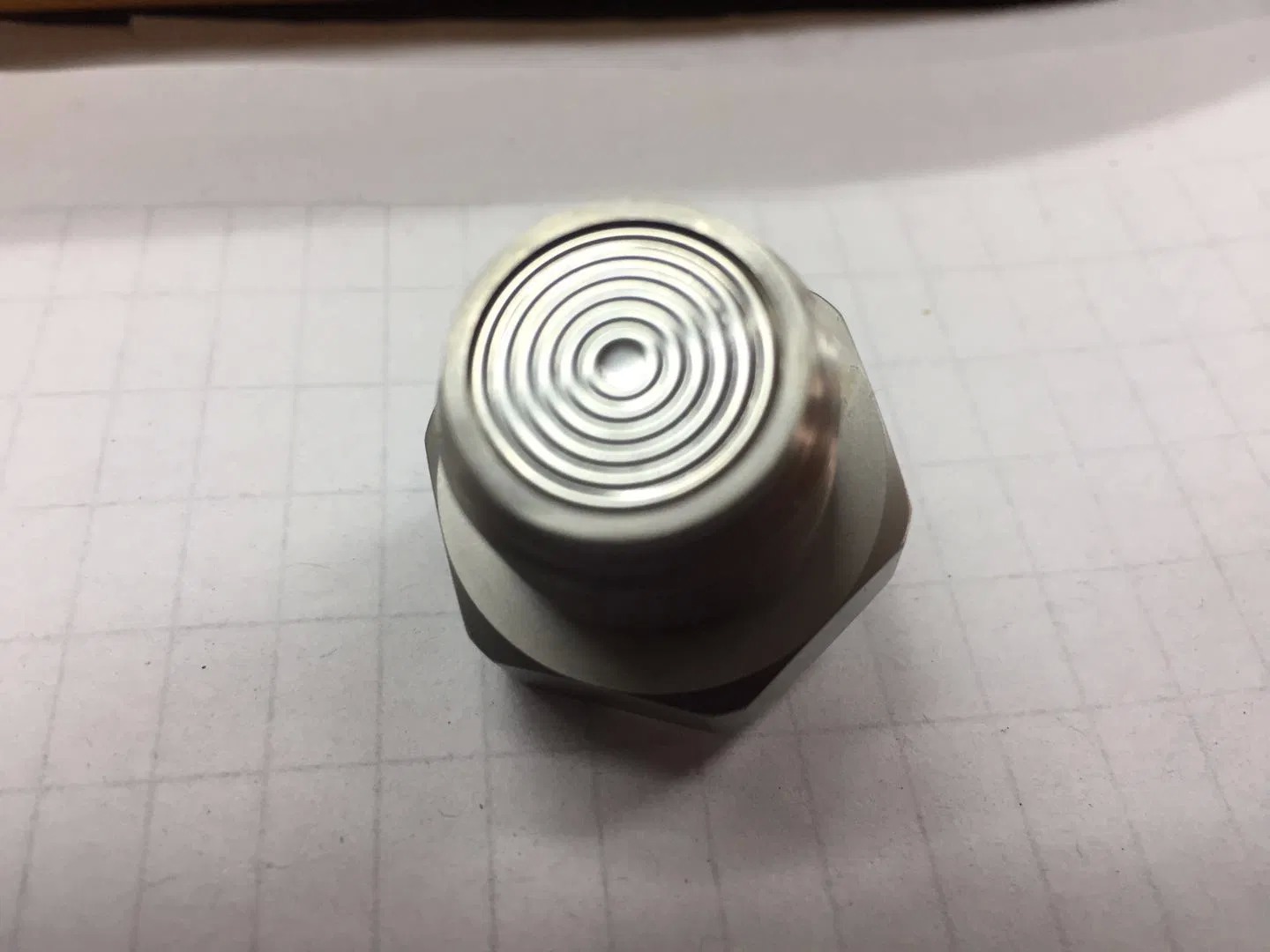

- هيكل غشاء متدفق لسهولة التنظيف والصيانة
- قياس ضغط الغاز والسائل غير المسبب للتآكل مع توافق الفولاذ المقاوم للصدأ 316L
- معالجة صناعة الأغذية والمشروبات
- أنظمة التحكم في العمليات الصناعية
- تطبيقات التصنيع الدوائي
- مزود الطاقة: ≤10VDC
- خرج الجهد المشترك: 50% من المدخلات (نموذجي)
- معاوقة الإدخال: 4KΩ~20KΩ
- معاوقة الإخراج: 2.5KΩ~6KΩ
- التوصيل الكهربائي: سلك عالي الحرارة بطول 100 مم، كابل شريط ورقي
| نطاق القياس | قياس (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | |
|---|---|---|---|
| مطلق (A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||
| مغلق (S) | 3500KPaS, 7MPaS, 10MPaS, 20MPaS, 35MPaS | ||
| المعلمة | نموذجي | الحد الأقصى | الوحدة |
| عدم الخطية | ±0.15 | ±0.3 | %F.S |
| التكرار | 0.05 | 0.1 | %F.S |
| تباعد | 0.05 | 0.1 | %F.S |
| إزاحة الصفر الناتج | 0±1 | 0±2 | mV |
| خرج النطاق الكامل (≤20KPa) | 50±1 | 50±2 | mV |
| خرج النطاق الكامل (≥35kPa) | 100±1 | 100±2 | mV |
| انجراف درجة حرارة إزاحة الصفر (≤20KPa) | ±1 | ±2.5 | %F.S |
| انجراف درجة حرارة إزاحة الصفر (≥35kPa) | ±0.8 | ±1.5 | %F.S |
| انجراف درجة حرارة النطاق الكامل (≤20KPa) | ±1 | ±2 | %F.S |
| انجراف درجة حرارة النطاق الكامل (≥35kPa) | ±0.8 | ±1.5 | %F.S |
| درجة حرارة التعويض (≤20KPa) | 0~50 | ºC | |
| درجة حرارة التعويض (≥35kPa) | 0~70 | ºC | |
| درجة حرارة التشغيل | -20~80 | ºC | |
| درجة حرارة التخزين | -40~125 | ºC | |
| الحمل الزائد المسموح به | خذ القيمة الأصغر بين 3 أضعاف النطاق الكامل أو 60 ميجا باسكال | ||
| ضغط الانفجار | 5X النطاق الكامل | ||
| الاستقرار على المدى الطويل | 0.2 % F.S/Year | ||
| مادة الحجاب الحاجز | 316L | ||
| مقاومة العزل | ≥200MΩ 100VDC | ||
| الاهتزاز | لا يوجد تغيير في ظل ظروف 10gRMS، 20Hz إلى 2000Hz | ||
| الصدمة | 100g, 11ms | ||
| زمن الاستجابة | ≤1ms | ||
| ختم الحلقة O | مطاط النتريل أو المطاط الفلوري | ||
| الوسط المملوء | زيت السيليكون | ||
| الوزن | ~55g | ||
يتم اختبار المعلمات في ظل الظروف التالية: جهد ثابت يبلغ 10 فولت ودرجة حرارة محيطة تبلغ 25 درجة مئوية
- تأكد من الملاءمة المناسبة بين حجم النواة وغلاف جهاز الإرسال أثناء التجميع لتحقيق ضيق الهواء المطلوب
- أثناء تجميع الغلاف، حافظ على المحاذاة الرأسية وقم بتطبيق ضغط متساوٍ لتجنب التشويش أو إتلاف لوحة التعويض
- إذا كانت الوسيطة المقاسة غير متوافقة مع الحجاب الحاجز الأساسي ومواد الغلاف (316L)، فقدم تعليمات خاصة عند الطلب
- تجنب الضغط على غشاء المستشعر باليدين أو الأشياء الحادة لمنع التلف الناتج عن التشوه أو الثقب
- حافظ على منفذ الضغط الخاص بنواة قياس الضغط مفتوحًا على الغلاف الجوي وامنعه من دخول الماء أو بخار الماء أو الوسائط المسببة للتآكل إلى حجرة الضغط السلبي الأساسية
- إذا كانت أطراف الدبوس تتطلب تغييرات، فارجع إلى الملصق الموجود على النواة الفعلية للحصول على التكوين الصحيح
Product Highlights
مستشعر ضغط السيليكون HT24V بقوة 10 فولت تيار مستمر، تصنيف IP65، وثبات 0.2% FS/سنة. يتميز بغشاء من الفولاذ المقاوم للصدأ سعة 316L لسهولة التنظيف في تطبيقات الأغذية/الأدوية. قابلة للتخصيص بقدرة إنتاجية تصل إلى 50,000 وحدة/سنة.
