خلية مستشعر الضغط Baoji Hengtong HT26V لمستشعر الضغط الأساسي لجهاز الإرسال
Product Details
| رقم الموديل: | HT26V | إشارة الإخراج: | نوع التناظرية |
|---|---|---|---|
| مادة: | الفولاذ المقاوم للصدأ | نوع الأسلاك: | أربعة أسلاك |
| قياس المتوسطة: | الغاز والسائل | تصنيف IP: | IP65 |
| مزود الطاقة: | 5-10VDC | الإخراج: | 10mv/V |
| القطر: | 19mm | ارتفاع: | 7-10 ملم |
| مقاومة الإدخال: | 4 كيلو أوم ~ 20 كيلو أوم | مقاومة الإخراج: | 2.5kΩ ~ 6KΩ |
| درجة حرارة التشغيل: | -20~80 درجة مئوية | درجة حرارة التخزين: | -40 ~ 125 درجة مئوية |
| وزن: | ~25 جرام | ||
| إبراز |
خلية استشعار الضغط HT26V,مستشعر ضغط السيليكون للجهاز الإرسالي,جهاز استشعار الضغط باوجي هنغتونغ مع الضمان,silicon pressure sensor for transmitter,Baoji Hengtong pressure sensor with warranty |
||
Product Description

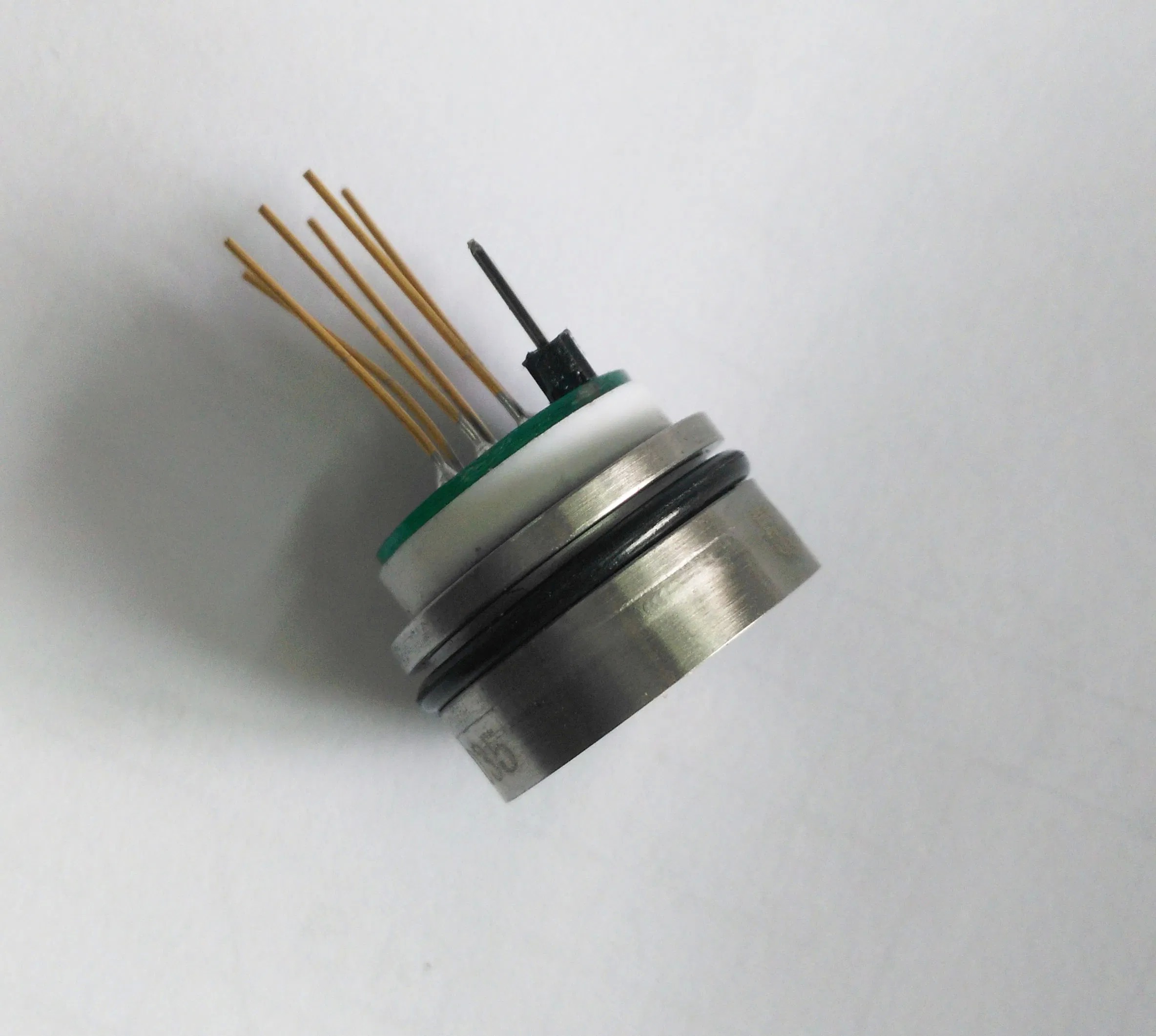

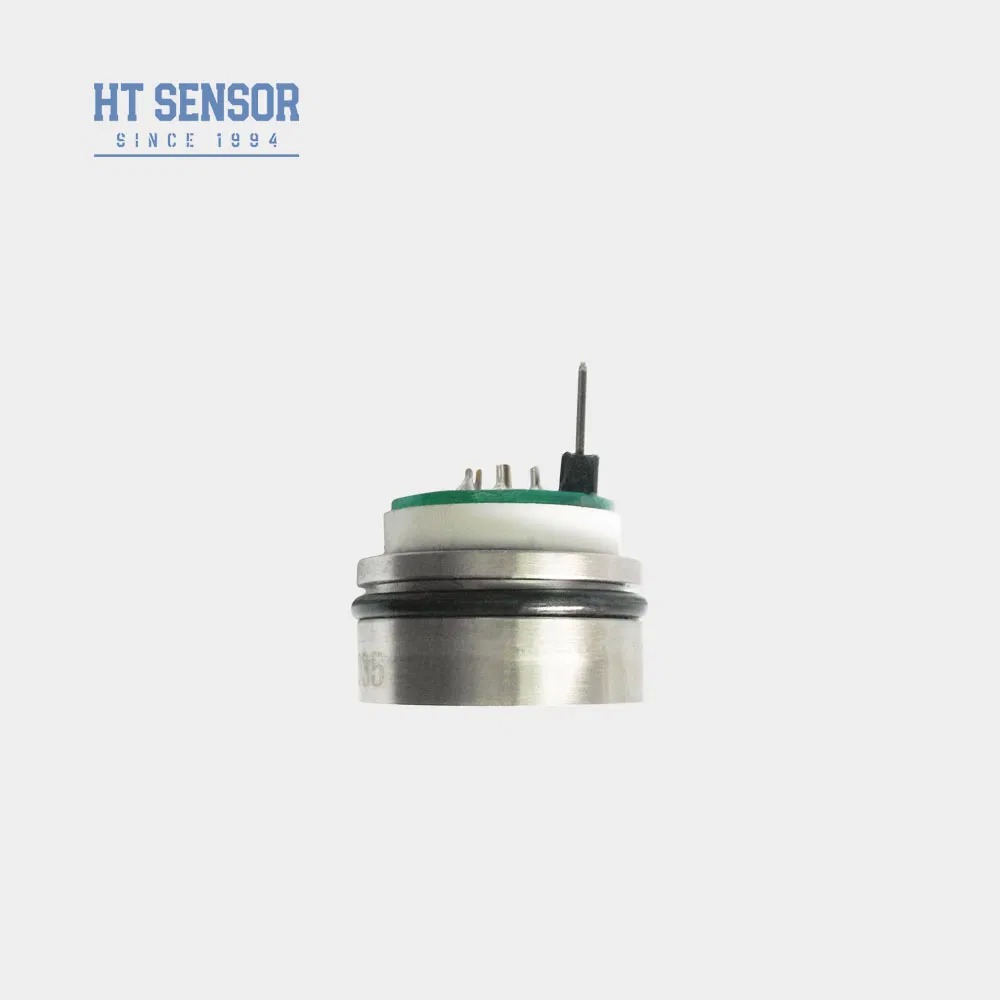

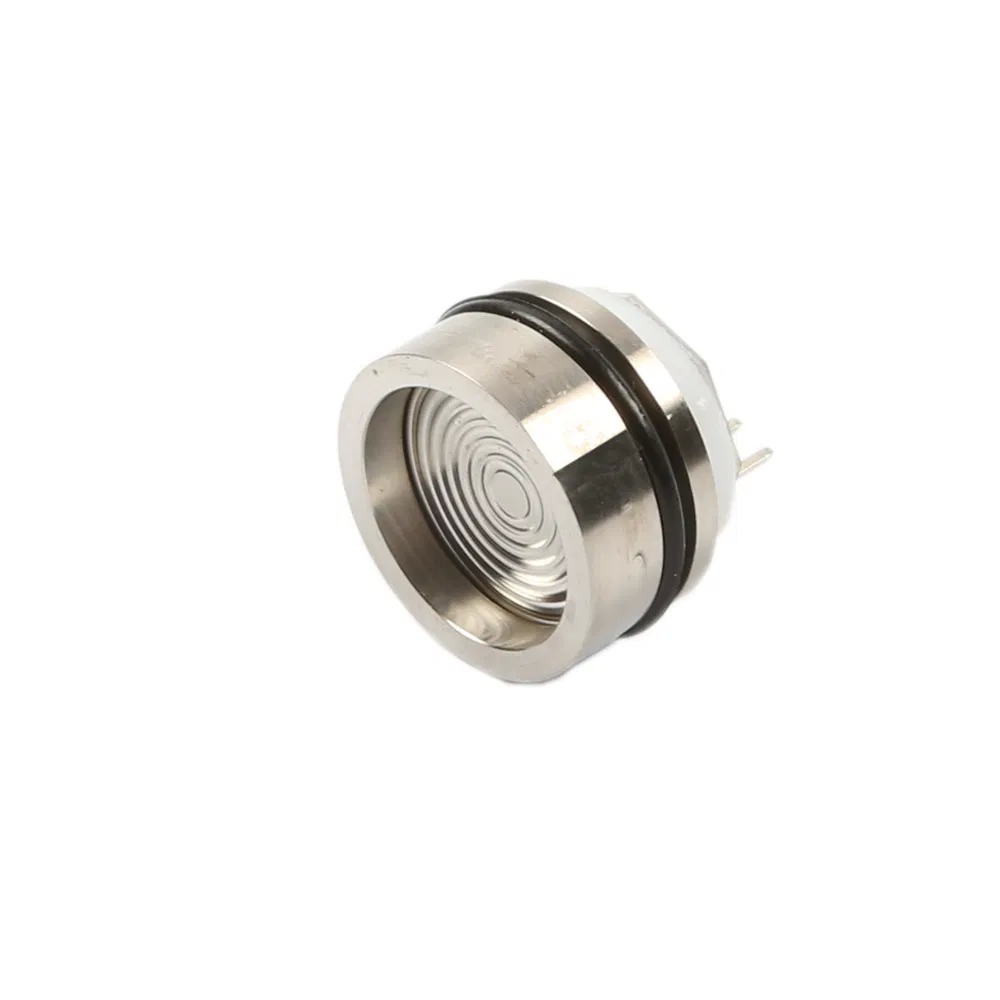

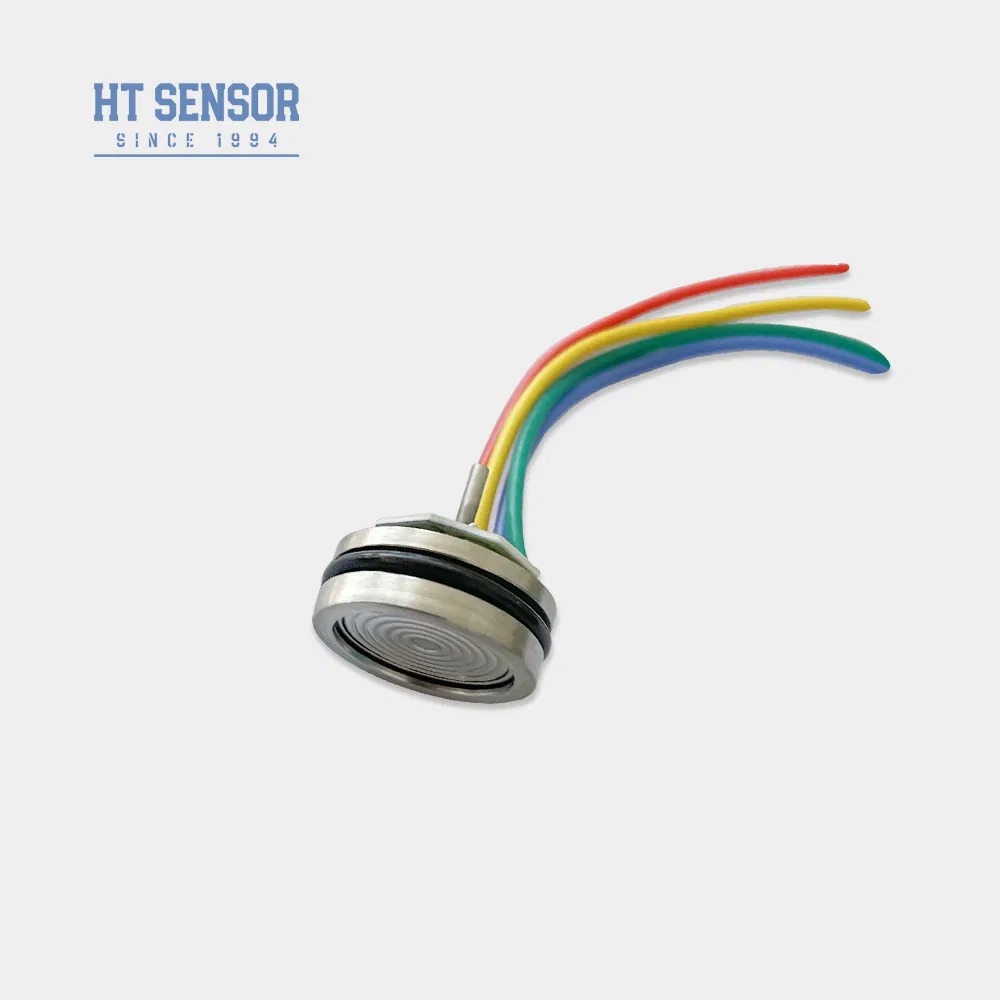

HT26V هو جهاز استشعار ضغط من السيليكون المقاوم للضغط يحتوي على قلب عنصر السيليكون المنتشر المستقر للغاية.يتم نقل الضغط التفاضلي للوسط المقاس إلى الحجاب الحاجز السيليكوني من خلال الحجاب الحاجز العزلي 316L وزيت السيليكون المغلق. باستخدام التأثير المقاوم للطاقة من السيليكون المنتشر، فإنه يقيس بدقة ضغط السوائل والغازات. يشمل المستشعر حلقة O لختم الضغط، مما يضمن سهولة التثبيت.
- إمدادات الجهد الثابت مع مخرجات إشارة قياسية
- موثوقية عالية واستقرار ممتاز
- ارتفاع ضيق 7 ملم مع خيارات هيكلية قابلة للتخصيص
- مواقع العمليات الصناعية بما في ذلك البترول والكيمياء والمعادن والطاقة والهيدرولوجيا
- الصناعات البحرية والطيران
- أنظمة التحكم الهيدروليكية والهوائية
- تطبيقات التحكم في العمليات
- إمدادات الطاقة: ≤10VDC
- الجهد الخارجي للوضع المشترك: 50٪ من المدخل (عادة)
- عائق المدخل: 4KΩ~20KΩ
- عائق الخروج: 2.5KΩ ~ 6KΩ
- الاتصال الكهربائي: سلك عالي درجة حرارة 100 مم ، كابل شريط ، وموصولات الدبوس
| نطاق القياس | مقاس ((G) | 10KPa، 20KPa، 35KPa، 100KPa، 200KPa، 350KPa، 1000KPa، 2000KPa | |
|---|---|---|---|
| مطلقة ((A)) | 100KPaA، 200KPaA، 350KPaA، 700KPaA، 1000KPaA، 2000KPaA | ||
| مختومة | 3500KPaS، 7MPaS، 10MPaS | ||
| المعلم | النوع | ماكس | الوحدة |
| غير خطية | ± 0.15 | ± 0.3 | %F.S |
| التكرار | 0.05 | 0.1 | %F.S |
| التهاب النفس | 0.05 | 0.1 | %F.S |
| الصفر منخفضة الخروج | 0±1 | 0±2 | mV |
| الناتج الكامل للمقياس (≤20KPa) | 50±1 | 50±2 | mV |
| الناتج الكامل للمقياس (≥35kPa) | 100±1 | 100±2 | mV |
| زيادة درجة الحرارة (≤20KPa) | ± 1 | ± 25 | %F.S |
| درجة الحرارة الصفرية للتراجع (≥35kPa) | ± 0.8 | ± 15 | %F.S |
| حركة الحرارة الكاملة (≤20KPa) | ± 1 | ±2 | %F.S |
| حرارة كاملة المقياس (≥35kPa) | ± 0.8 | ± 15 | %F.S |
| درجة الحرارة المكافأة (≤20KPa) | 0 ~ 50 | oC | |
| درجة الحرارة المكافأة (≥35kPa) | 0~70 | oC | |
| درجة حرارة العمل | -20~80 | oC | |
| درجة حرارة التخزين | -40~125 | oC | |
| الحمل الزائد المسموح به | 3 مرات المقياس الكامل | ||
| ضغط الانفجار | 5 أضعاف المقياس الكامل | ||
| الاستقرار على المدى الطويل | 0.2 ٪ | الميزانية/سنة | |
| مادة الحجاب الحاجز | 316L | ||
| مقاومة العزل | ≥200MΩ 100VDC | ||
| الاهتزاز | لا يوجد تغيير في ظل ظروف 10gRMS، 20Hz إلى 2000Hz | ||
| الصدمة | 100 غرام، 11 ثانية | ||
| وقت الاستجابة | ≤1ms | ||
| ختم الحلقة O | مطاط النتريل أو مطاط الفلور | ||
| الامتلاء المتوسط | زيت السيليكون | ||
| الوزن | ~ 25 غرام |
المعلمات التي تم اختبارها تحت الجهد الثابت 10 فولت ودرجة حرارة المحيط 25 درجة مئوية
1. ضمان تناسب مناسب بين حجم النواة ومأوى جهاز الإرسال أثناء التجميع لتحقيق الصمود المطلوب
2. أثناء تجميع المنزل، والحفاظ على محاذاة عمودية وتطبيق ضغط حتى لتجنب تعثر أو تلف لوحة التعويض
3- تقدم تعليمات خاصة عند الطلب إذا كان الوسط المقاس غير متوافق مع الحجاب الأساسي ومواد السقوط (316L)
4تجنب الضغط على الحجاب الحاجز للمستشعر بالأيدي أو الأجسام الحادة لمنع الضرر من التشوه أو ثقب
5. الحفاظ على منفذ الضغط من جوهر ضغط القياس مفتوحة للغلاف الجوي ومنع دخول الماء، بخار الماء، أو وسائل الإعلام التآكل في غرفة الضغط السلبي جوهر
6. لأي تغييرات على خطوط الدبوس، راجع الملصق على النواة الفعلية للاتصال الصحيح
Product Highlights
مستشعر ضغط مقاوم للضغط من السيليكون HT26V مع غشاء من الفولاذ المقاوم للصدأ 316L. موثوقية عالية، استقرار ممتاز، تصنيف IP65. قابلة للتخصيص للتطبيقات الصناعية. OEM/ODM متاح بسعة سنوية 50,000.
