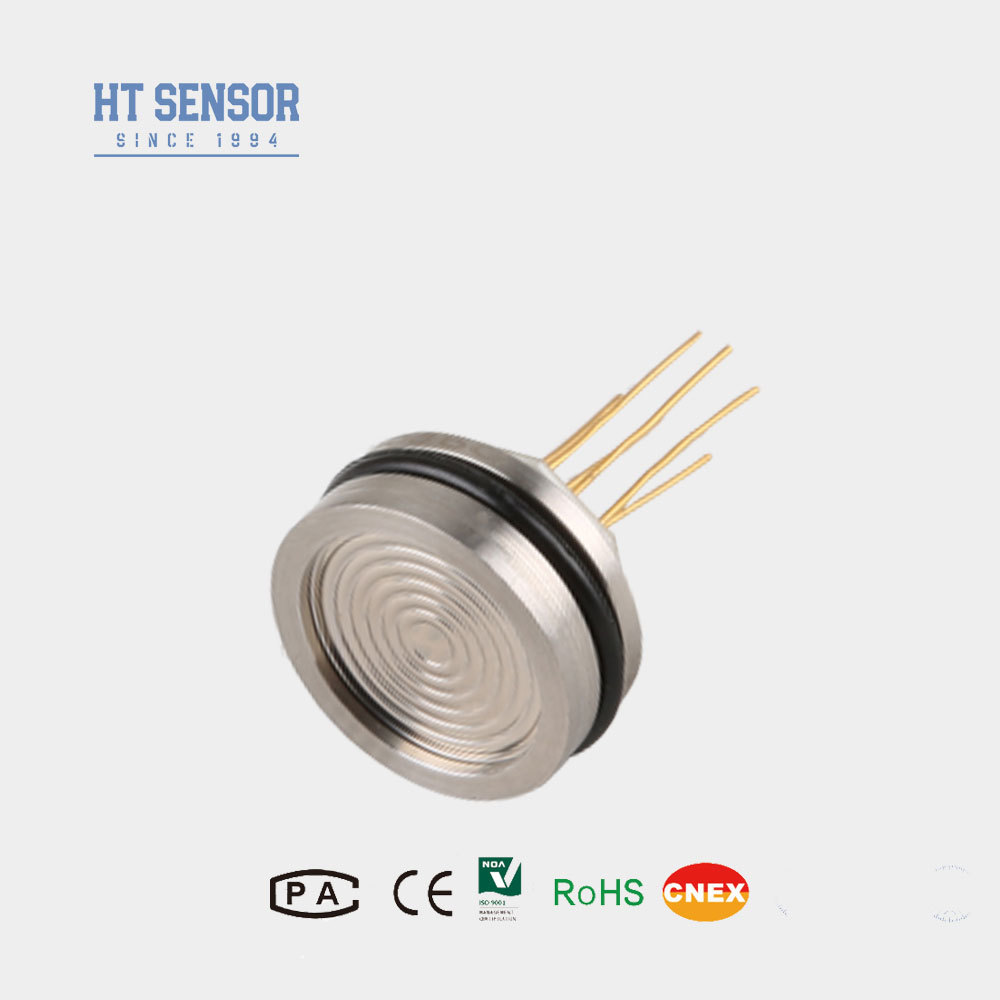

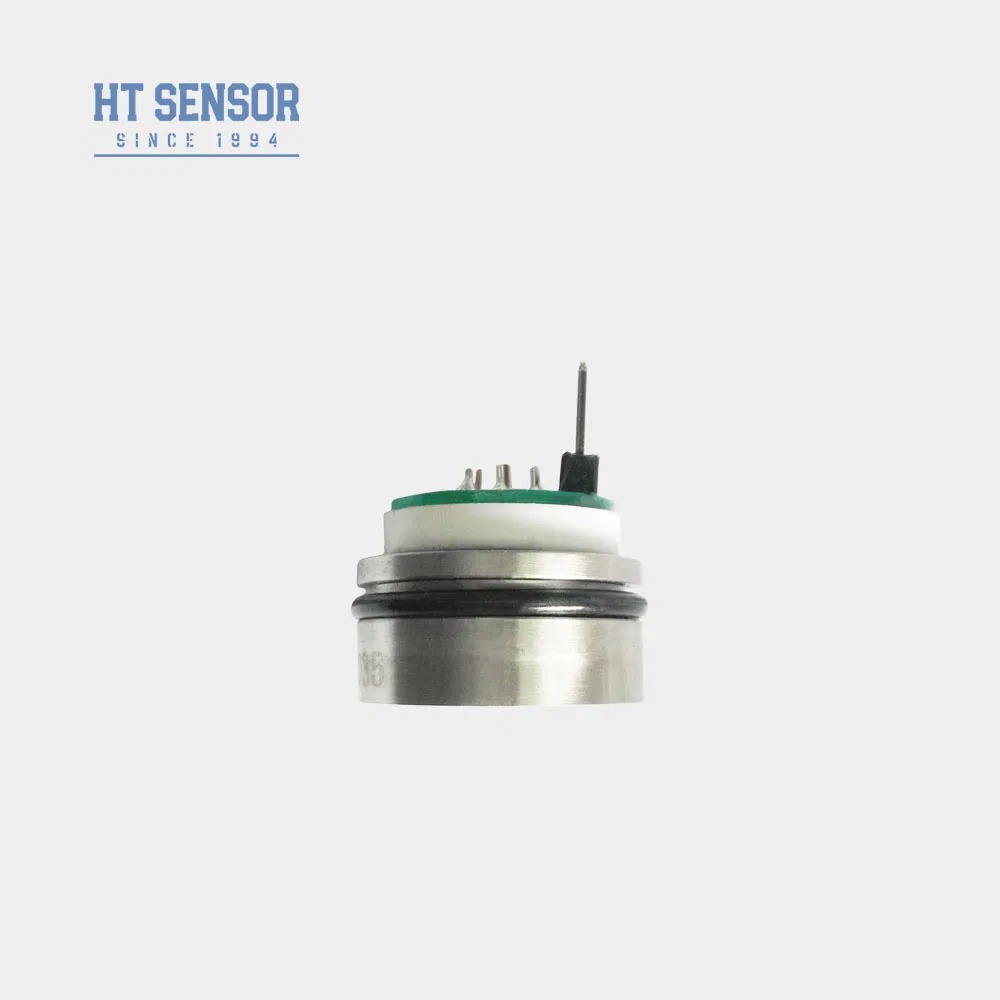

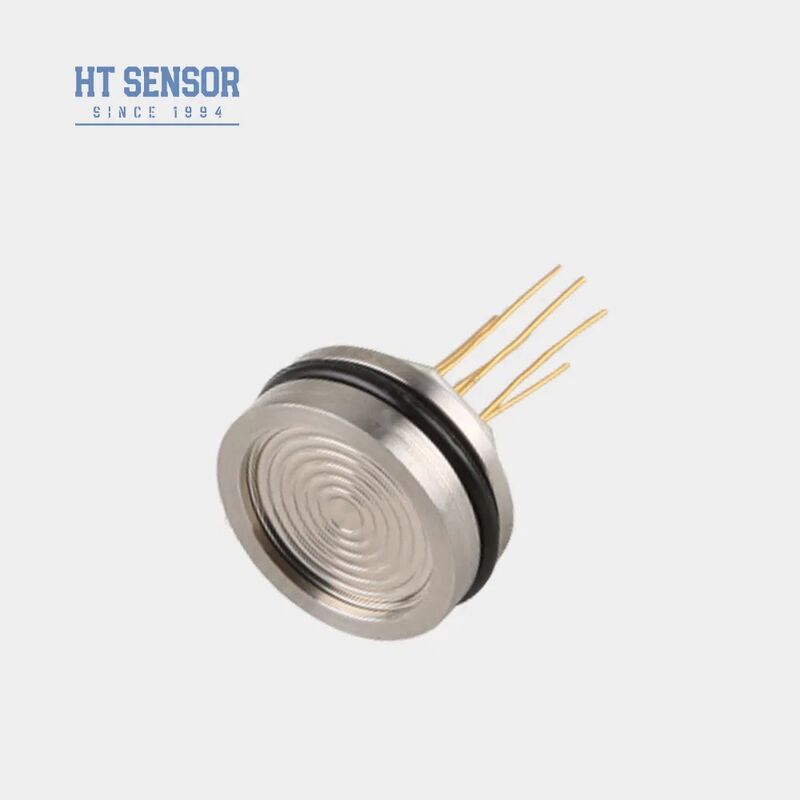

مستشعر ضغط السيليكون بقطر 19 ملم، لب مستشعر ضغط صغير، مستشعر ضغط لقياس السوائل الصناعية
Product Details
| رقم الموديل: | HT26 | إشارة الإخراج: | نوع التناظرية |
|---|---|---|---|
| عملية الإنتاج: | اندماج | مادة: | الفولاذ المقاوم للصدأ |
| نوع الأسلاك: | أربعة أسلاك | قياس المتوسطة: | الغاز والسائل |
| تصنيف IP: | IP65 | قوة: | 1.5 مللي أمبير/10 فولت تيار مستمر |
| الإخراج: | إشارة بالسيارات | ارتفاع: | 7 ملم |
| مقاومة الإدخال: | 2.5kΩ ~ 6KΩ | مقاومة الإخراج: | 2.5kΩ ~ 6KΩ |
| درجة حرارة التشغيل: | -20 ~ 80 درجة مئوية | درجة حرارة التخزين: | -40 ~ 125 درجة مئوية |
| وزن: | ~63 جرام | ||
| إبراز |
جهاز استشعار ضغط السيليكون مع ضمان,جهاز استشعار ضغط السيليكون عالي الدقة,مستشعر الضغط الصناعي للسيليكون,high accuracy silicon pressure sensor,industrial silicon pressure sensor |
||
Product Description
- تكنولوجيا متقدمة مع 316L فولاذ المقاوم للصدأ
- مواد الحجابات الممتازة بما في ذلك التيتانيوم و هاستيلوي
- دوائر من فيلم سميك لتعويض درجة الحرارة وتصحيح نقطة الصفر
- الموثوقية المتميزة، قابلية التكرار، والاستقرار
- ارتفاع 7 ملم مضغوط مع خيارات تخصيص
- مواقع العمليات الصناعية: البترول والكيمياء والمعادن والطاقة والهيدرولوجيا
- الصناعات البحرية والطيران
- أنظمة التحكم الهيدروليكية والهوائية
- تطبيقات التحكم في العمليات
- إمدادات الطاقة: ≤2mA DC (معتاد 1.5mA DC)
- عائق المدخل: 2.5KΩ ~ 6KΩ
- عائق الخروج: 2.5KΩ ~ 6KΩ

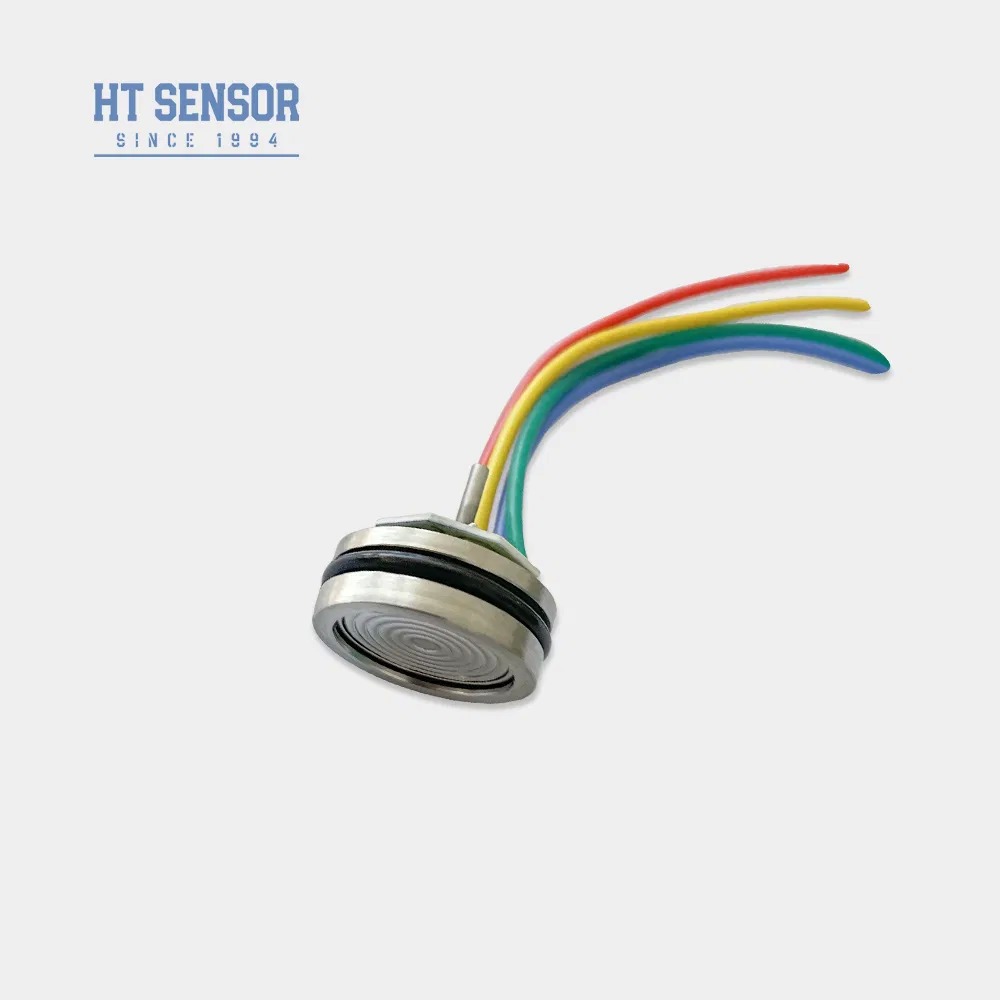

- الاتصال الكهربائي: دبوس كوفار مطلي بالذهب أو أسلاك عالية درجة الحرارة 100 ملم
| نطاق القياس | مقاس ((G) | 10KPa، 20KPa، 35KPa، 100KPa، 200KPa، 350KPa، 1000KPa، 2000Kpa | |
|---|---|---|---|
| مطلقة ((A)) | 100KPaA، 200KPaA، 350KPaA، 700KPaA، 1000KPaA، 2000KPaA | ||
| مختومة | 3500KPaS، 7MPaS، 10MPaS، 20MPaS | ||
| المعلم | النوع | ماكس | الوحدة |
| غير خطية | ± 0.15 | ± 0.3 | %F.S |
| التكرار | 0.05 | 0.1 | %F.S |
| التهاب النفس | 0.05 | 0.1 | %F.S |
| الصفر منخفضة الخروج | 0±1 | 0±2 | mV |
| الناتج الكامل للمقياس (≤20KPa) | 50±10 | 50±30 | mV |
| الناتج الكامل للمقياس (≥35kPa) | 100±10 | 100±30 | mV |
| زيادة درجة الحرارة (≤20KPa) | ± 1 | ±2 | %F.S |
| درجة الحرارة الصفرية للتراجع (≥35kPa) | ± 0.5 | ± 1 | %F.S |
| حركة الحرارة الكاملة (≤20KPa) | ± 1 | ±2 | %F.S |
| حرارة كاملة المقياس (≥35kPa) | ± 0.5 | ± 1 | %F.S |
| درجة الحرارة المكافأة (≤20KPa) | 0 ~ 50 | oC | |
| درجة الحرارة المكافأة (≥35kPa) | 0~70 | oC | |
| درجة حرارة العمل | -20~80 | oC | |
| درجة حرارة التخزين | -40~125 | oC | |
| الحمل الزائد المسموح به | خذ القيمة الأصغر بين 3 أضعاف المقياس الكامل أو 120MPa | ||
| ضغط الانفجار | 5 أضعاف المقياس الكامل | ||
| الاستقرار على المدى الطويل | 00.2% في السنة | ||
| مادة الحجاب الحاجز | 316L | ||
| مقاومة العزل | ≥200MΩ 100VDC | ||
| الاهتزاز | لا يوجد تغيير في ظل ظروف 10gRMS، 20Hz إلى 2000Hz | ||
| الصدمة | 100 غرام، 11 ثانية | ||
| وقت الاستجابة | ≤1ms | ||
| ختم الحلقة O | مطاط النتريل أو مطاط الفلور | ||
| الامتلاء المتوسط | زيت السيليكون | ||
| الوزن | ~ 63 غرام | ||
- ضمان التلاءم السليم بين حجم النواة ومحفظة جهاز الإرسال لضمان الصمود المطلوب
- محاذاة البيت عموديا وتطبيق ضغط حتى أثناء التجميع لتجنب تلف لوحة التعويض
- يجب تقديم تعليمات خاصة إذا كانت الوسط المقاس غير متوافقة مع الحجاب الأساسي أو مادة السقف (316L)
- تجنب الضغط على الحجاب الحاجز مع اليدين أو الأجسام الحادة لمنع التلف
- الحفاظ على منفذ جوهر مقياس الضغط مفتوحة للغلاف الجوي ومنع دخول الماء أو البخار أو الوسائط المعادية للتآكل

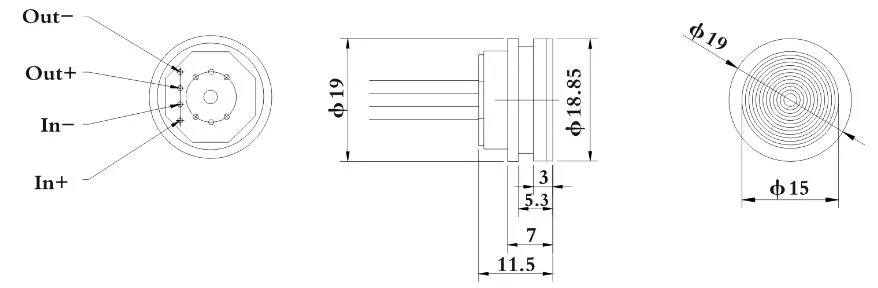

- الرجوع إلى الملصق الأساسي الفعلي لتكوينات الدبوس
Product Highlights
قلب مستشعر الضغط HT26 OEM: ارتفاع 7 مم، هيكل من الفولاذ المقاوم للصدأ، تصنيف IP65. ثبات عالي، دقة ±0.3% FS، وقت استجابة 1 مللي ثانية. قابل للتخصيص لقياس الغاز/السائل في التطبيقات الصناعية. قدرة 50,000 وحدة / سنة.
