عنصر مسبار ضغط من الفولاذ المقاوم للصدأ لخلية مستشعر الضغط مستشعر المستوى
Product Details
| رقم الموديل: | HT30 | إشارة الإخراج: | نوع التناظرية |
|---|---|---|---|
| مادة: | الفولاذ المقاوم للصدأ | نوع الأسلاك: | أربعة أسلاك |
| قياس المتوسطة: | الغاز والسائل | تصنيف IP: | IP65 |
| مزود الطاقة: | 1.5ma | يتراوح: | 0 ~ 10 كيلو باسكال ~ 40 ميجا باسكال |
| درجة حرارة التشغيل: | -20~80 درجة مئوية | وزن: | ~63 جرام |
| إبراز |
مسبار ضغط من الفولاذ المقاوم للصدأ,عنصر خلية مستشعر الضغط,مسبار مستشعر المستوى من السيليكون,pressure sensor cell element,silicon level sensor probe |
||
Product Description

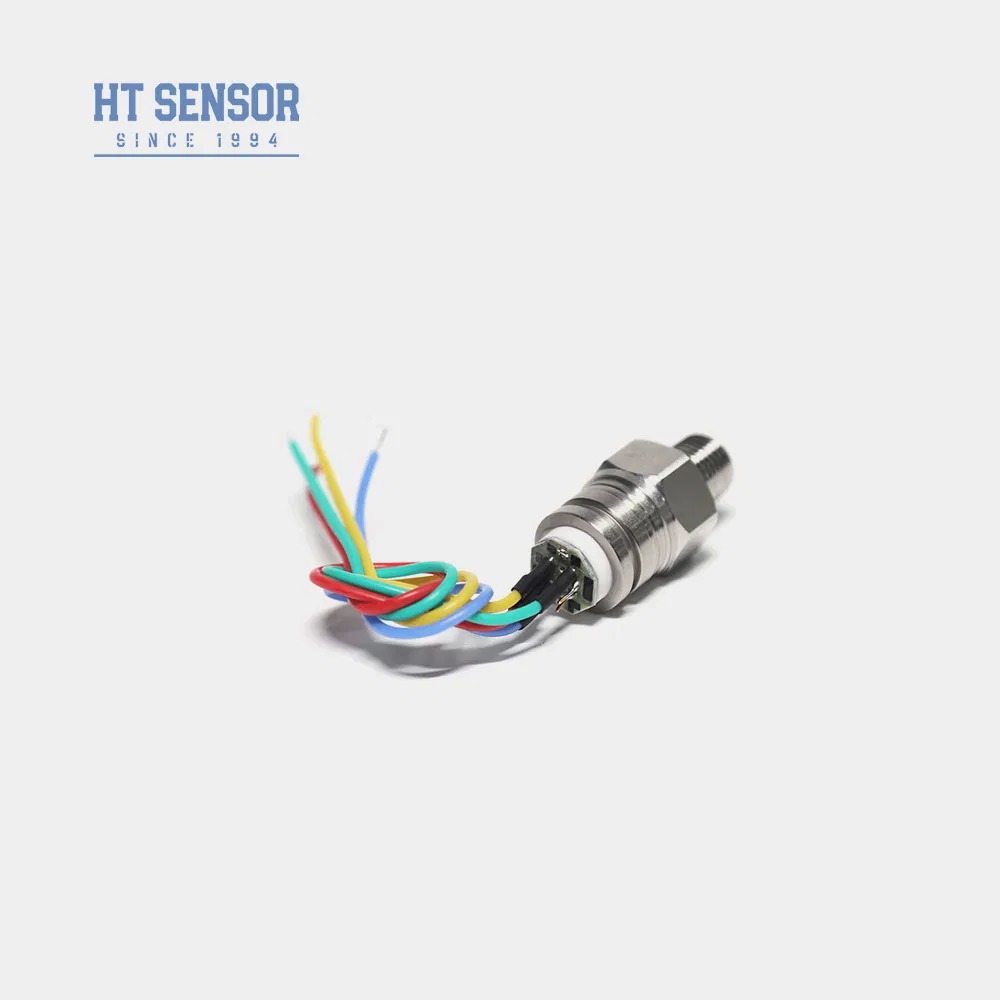

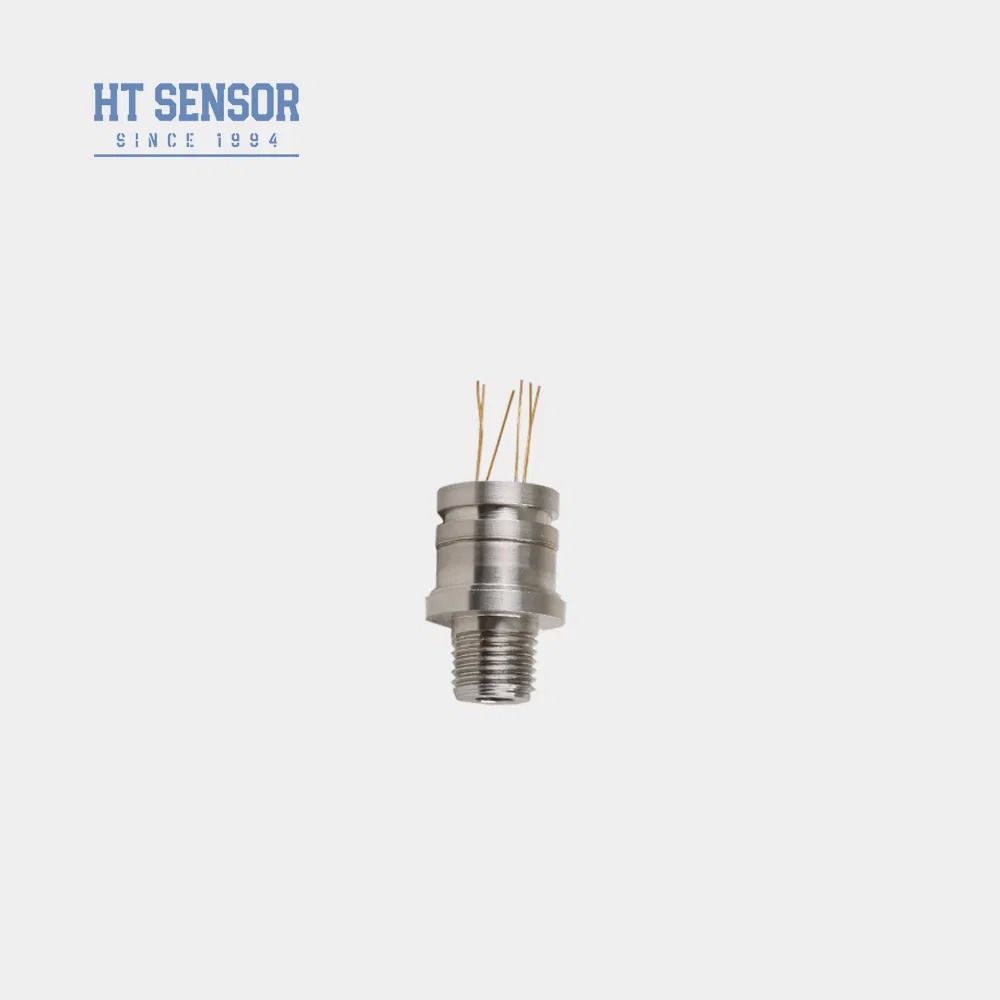

مستشعر الضغط الانضغاطي من السيليكون HT30 هو عنصر سيليكون منتشر مستقر للغاية يستخدم التأثير الانضغاطي لقياس ضغط السائل والغاز. يتميز هذا المستشعر ببنية ملحومة بخيوط قياسية ولا يوجد ختم على شكل حلقة دائرية، ويوفر موثوقية استثنائية عبر تطبيقات متنوعة.
- تكنولوجيا متقدمة مع غلاف من الفولاذ المقاوم للصدأ 316L ومواد غشاء متميزة بما في ذلك التيتانيوم و Hastelloy
- دوائر ذات طبقة سميكة لتعويض دقيق لدرجة الحرارة وتصحيح نقطة الصفر
- خيارات واجهة خيوط متعددة متاحة
- بناء ملحوم مضغوط لموثوقية ومتانة عالية
- مواقع العمليات الصناعية: البترول، الكيماويات، المعادن، الطاقة، والهيدرولوجيا
- الصناعات البحرية والطيران
- أنظمة التحكم الهيدروليكية والهوائية
- تطبيقات التحكم في العمليات
- مزود الطاقة: ≤2mA DC (نموذجي 1.5mA DC)
- معاوقة الإدخال: 2.5KΩ~6KΩ
- معاوقة الإخراج: 2.5KΩ~6KΩ

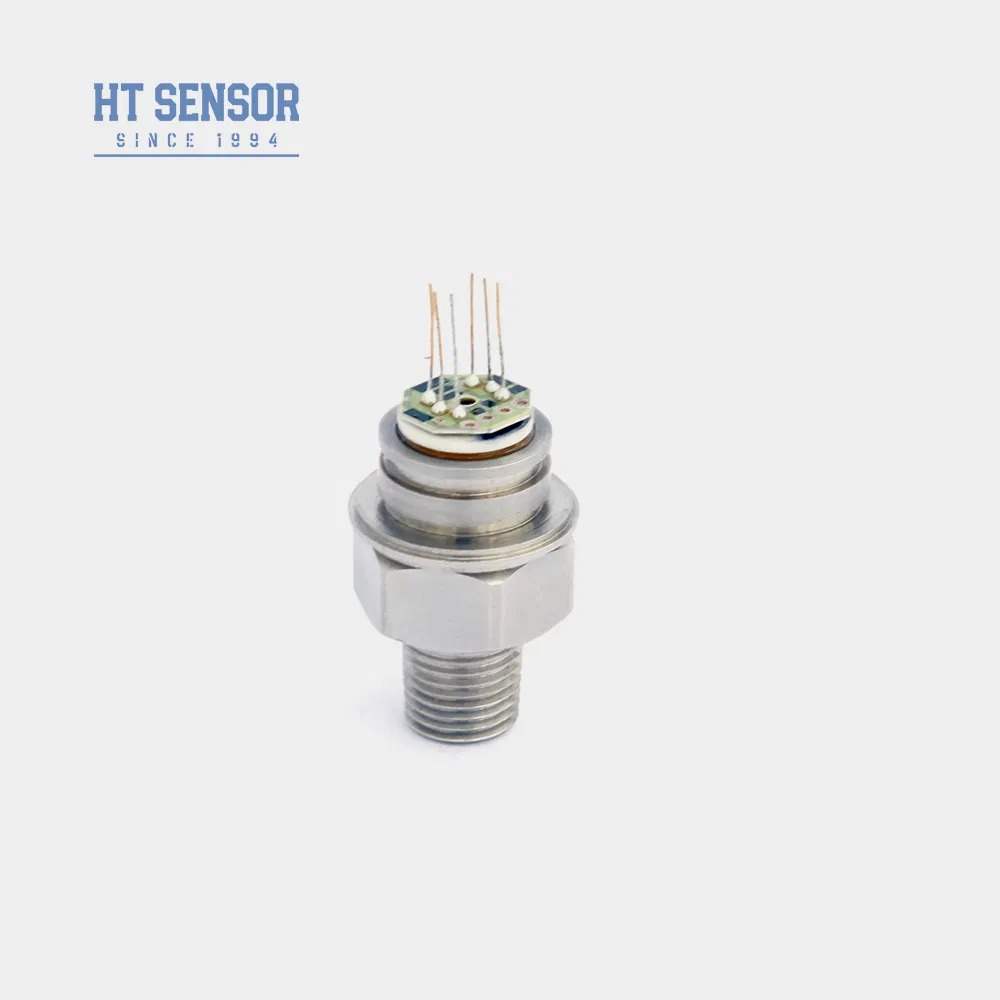

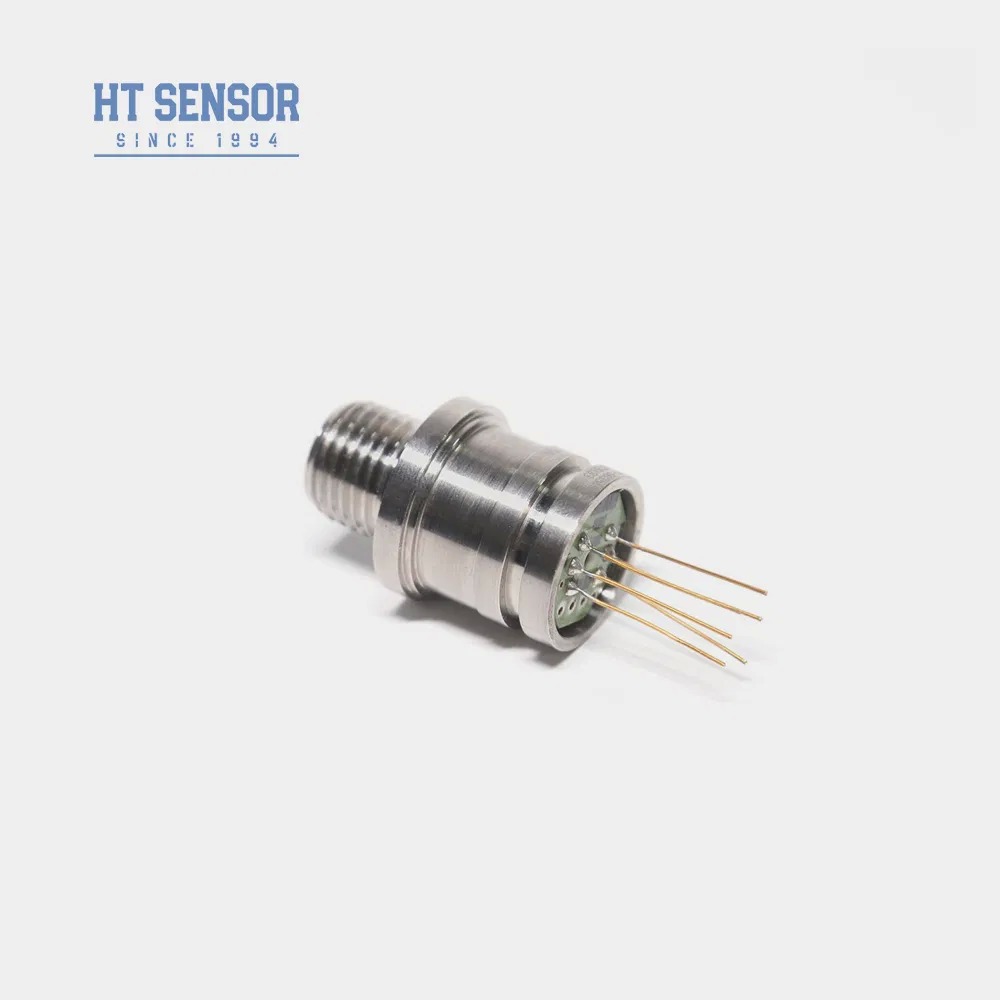

- التوصيل الكهربائي: دبابيس Kovar مطلية بالذهب أو أسلاك ذات درجة حرارة عالية 100 مم
| المعلمة | نموذجي | الحد الأقصى | الوحدة |
|---|---|---|---|
| عدم الخطية | ±0.15 | ±0.3 | %F.S |
| التكرار | 0.05 | 0.1 | %F.S |
| التبلبد | 0.05 | 0.1 | %F.S |
| إزاحة الإخراج الصفري | 0±1 | 0±2 | mV |
| إخراج النطاق الكامل (≤20KPa) | 50±10 | 50±30 | mV |
| إخراج النطاق الكامل (≥35kPa) | 100±10 | 100±30 | mV |
| انجراف درجة حرارة الإزاحة الصفرية (≤20KPa) | ±1 | ±2 | %F.S |
| انجراف درجة حرارة الإزاحة الصفرية (≥35kPa) | ±0.5 | ±1 | %F.S |
| انجراف درجة حرارة النطاق الكامل (≤20KPa) | ±1 | ±2 | %F.S |
| انجراف درجة حرارة النطاق الكامل (≥35kPa) | ±0.5 | ±1 | %F.S |
| درجة الحرارة المعوضة (≤20KPa) | 0~50 | - | ºC |
| درجة الحرارة المعوضة (≥35kPa) | 0~70 | - | ºC |
| درجة حرارة التشغيل | -20~80 | - | ºC |
| درجة حرارة التخزين | -40~125 | - | ºC |
| الحمل الزائد المسموح به | خذ القيمة الأصغر بين 3 أضعاف النطاق الكامل أو 120 ميجا باسكال | ||
| ضغط الانفجار | 5X النطاق الكامل | ||
| الاستقرار على المدى الطويل | 0.2% F.S/Year | ||
| مادة الحجاب الحاجز | 316L | ||
| مقاومة العزل | ≥200MΩ 100VDC | ||
| الاهتزاز | لا يوجد تغيير في ظل ظروف 10gRMS، 20Hz إلى 2000Hz | ||
| الصدمة | 100g,11ms | ||
| وقت الاستجابة | ≤1ms | ||
| ختم الحلقة الدائرية | مطاط النتريل أو المطاط الفلوري | ||
| وسط التعبئة | زيت السيليكون | ||
| الوزن | ~63g | ||
المعلمات التي تم اختبارها في ظل: 1.5mA @ 25°C
المقياس (G): 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa
المطلق (A): 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA
المختوم (S): 3500KPaS, 7MPaS, 10MPaS, 20MPaS
- تأكد من الملاءمة المناسبة بين حجم النواة وغلاف المرسل لضمان إحكام الهواء المطلوب
- قم بمحاذاة الغلاف عموديًا أثناء التجميع وقم بتطبيق ضغط متساوٍ لتجنب إتلاف لوحة التعويض
- قدم تعليمات خاصة عند الطلب إذا كان الوسط المقاس غير متوافق مع مادة الحجاب الحاجز 316L
- تجنب ملامسة غشاء المستشعر باستخدام اليدين أو الأشياء الحادة لمنع التلف
- حافظ على منفذ ضغط المقياس مفتوحًا للغلاف الجوي وامنعه من دخول الماء أو البخار أو الوسائط المسببة للتآكل
- ارجع إلى ملصق النواة الفعلي لأي تغييرات في تكوين أسلاك الدبوس
- ما هي ميزات أجهزة إرسال مستشعر الضغط الخاصة بك؟
- دقة عالية ومتانة وأداء ممتاز. التخصيص متاح.
- هل يمكنني تخصيص مواصفات خاصة؟
- نعم، يمكن لمهندسينا تصميم المنتجات لتلبية الاحتياجات المحددة. نحن نقدم خدمة OEM و ODM.
- ما هي طاقتك الإنتاجية؟
- يمكن لمرافق التصنيع لدينا إنتاج ما يصل إلى 30000 جهاز إرسال مستشعر ضغط شهريًا، لذلك نحن قادرون تمامًا على تلبية احتياجات الطلبات واسعة النطاق. ومع ذلك، يُنصح بالاتصال بفريق المبيعات لدينا مسبقًا لضمان سلاسة الإنتاج وجدولة التسليم.
- ما هي فترة التسليم النموذجية؟
- 5~8 أيام عمل للنماذج القياسية. قد تختلف المنتجات المخصصة.
- كيف يتم تسعير المنتجات؟ أي خصومات؟
- تسعير تنافسي مع خصومات للطلبات المجمعة أو الشركاء على المدى الطويل.
- ما هو الضمان على منتجاتك؟ وخدمة ما بعد البيع؟
- وقت الضمان لدينا هو 24 شهرًا بعد الشحن، وسترد خدمة ما بعد البيع لدينا على أسئلتك في غضون 24 ساعة، وتتوفر دائمًا التعليمات عن بُعد عن طريق شبكة الكمبيوتر الشخصي.
Product Highlights
يوفر عنصر مسبار الضغط من الفولاذ المقاوم للصدأ HT30 ثباتًا عاليًا (0.1%FS/سنة) مع غشاء من سبائك التيتانيوم 316L/تيتانيوم. تصنيف IP65، يقيس الغاز/السائل حتى 20 ميجا باسكال. تتوفر خيارات قابلة للتخصيص للتطبيقات الصناعية بما في ذلك الأنظمة البترولية والكيميائية والهيدروليكية.
