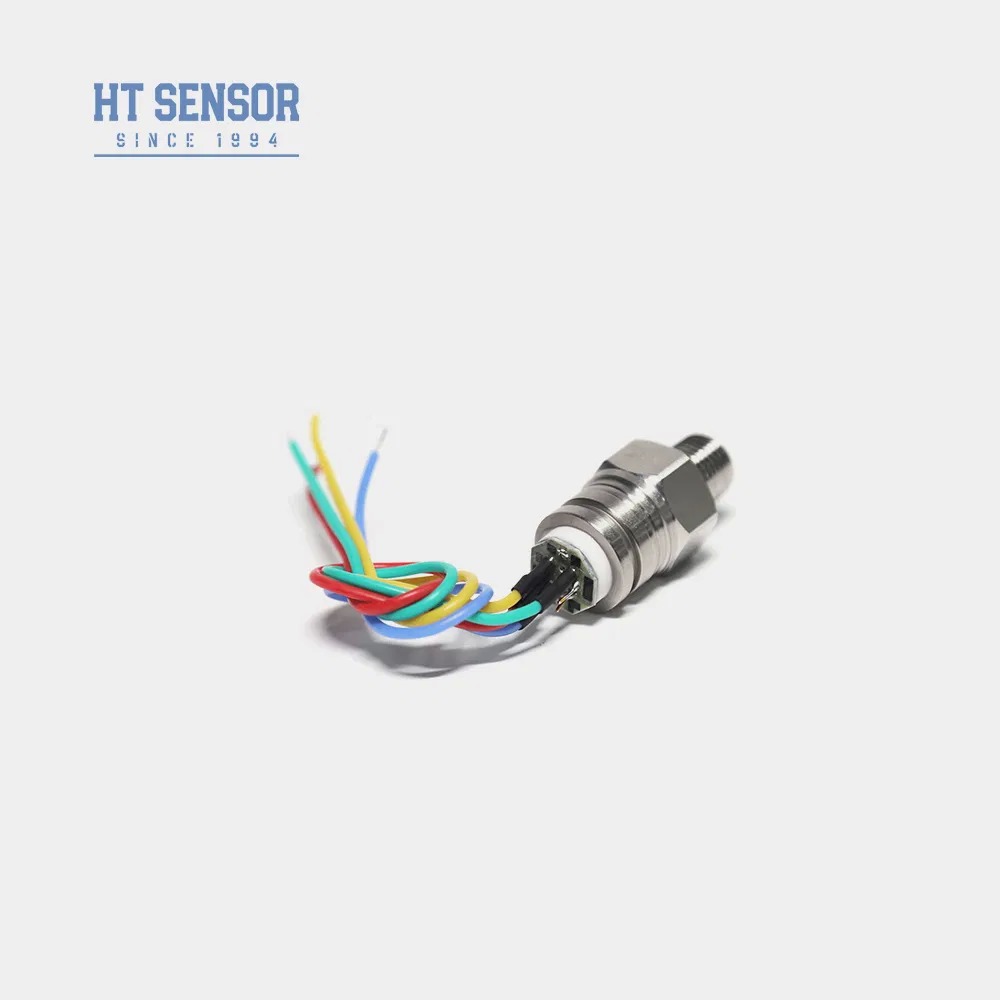

باوجي هنغتونغ HT30 G1 / 4 خيط حساس الضغط المخصص جهاز استشعار مستوى الخلية
تفاصيل المنتج
| رقم الموديل: | HT30 | إشارة الإخراج: | نوع التناظرية MV |
|---|---|---|---|
| مادة: | الفولاذ المقاوم للصدأ | نوع الأسلاك: | أربعة أسلاك |
| قياس المتوسطة: | الغاز والسائل | تصنيف IP: | IP65 |
| قوة: | 1.5ma | يتراوح: | 0-10 كيلو باسكال-40 ميجا باسكال |
| خيط: | G1/4 وهكذا | وزن: | ~63 جرام |
| إبراز |
مستشعر ضغط الخيوط G1/4,جهاز استشعار مستوى مخصص,جهاز استشعار ضغط السيليكون مع ضمان |
||
وصف المنتج
- تكنولوجيا متقدمة مع 316L فولاذ المقاوم للصدأ ومواد الحجاب الحاجز الفاخر بما في ذلك التيتانيوم و Hastelloy
- دوائر من فيلم سميك لتعويض درجة الحرارة الدقيقة وتصحيح نقطة الصفر
- خيارات متعددة واجهة الخيوط المتاحة للتثبيت المرن
- البناء المشدد المدمج الذي يضمن موثوقية عالية ومتانة
- التحكم في العمليات الصناعية في قطاعات البترول والكيماويات والمعادن والطاقة والهيدرولوجيا
- تطبيقات صناعة الملاحة والطيران
- أنظمة التحكم الهيدروليكية والهوائية
- التطبيقات العامة لمراقبة العمليات
- إمدادات الطاقة: ≤2mA DC (معتاد 1.5mA DC)
- عائق المدخل: 2.5KΩ ~ 6KΩ
- عائق الخروج: 2.5KΩ ~ 6KΩ
- الاتصال الكهربائي: دبوس كوفار مطلي بالذهب أو أسلاك عالية درجة الحرارة 100 ملم
| المعلم | النوع | النوع | ماكس | الوحدة |
|---|---|---|---|---|
| نطاق القياس | القياس (G) | 10KPa، 20KPa، 35KPa، 100KPa، 200KPa، 350KPa، 1000KPa، 2000Kpa | ||
| المطلق (أ) | 100KPaA، 200KPaA، 350KPaA، 700KPaA، 1000KPaA، 2000KPaA | |||
| مغلقة (S) | 3500KPaS، 7MPaS، 10MPaS، 20MPaS، 40MPaS | |||
| غير خطية | ± 0.15 | ± 0.3 | %F.S | |
| التكرار | 0.05 | 0.1 | %F.S | |
| التهاب النفس | 0.05 | 0.1 | %F.S | |
| الصفر منخفضة الخروج | 0±1 | 0±2 | mV | |
| الناتج الكامل | ≤20KPa | 50±10 | 50±30 | mV |
| ≥35kPa | 100±10 | 100±30 | mV | |
| صفر التبديل الحراري | ≤20KPa | ± 1 | ±2 | %F.S |
| ≥35kPa | ± 0.5 | ± 1 | %F.S | |
| درجة حرارة كاملة | ≤20KPa | ± 1 | ±2 | %F.S |
| ≥35kPa | ± 0.5 | ± 1 | %F.S | |
| معالجة مؤقتة | ≤20KPa | 0 ~ 50 | oC | |
| ≥35kPa | 0~70 | oC | ||
| درجة حرارة العمل | -20~80 | oC | ||
| درجة حرارة التخزين | -40~125 | oC | ||
| الحمل الزائد المسموح به | خذ القيمة الأصغر بين 3 أضعاف المقياس الكامل أو 120MPa | |||
| ضغط الانفجار | 5 أضعاف المقياس الكامل | |||
| الاستقرار على المدى الطويل | 0.2٪ من السنة المالية | |||
| مادة الحجاب الحاجز | 316L | |||
| مقاومة العزل | ≥200MΩ 100VDC | |||
| الاهتزاز | لا يوجد تغيير في ظل ظروف 10gRMS، 20Hz إلى 2000Hz | |||
| الصدمة | 100 غرام، 11 ثانية | |||
| وقت الاستجابة | ≤1ms | |||
| ختم الحلقة O | مطاط النتريل أو مطاط الفلور | |||
| الامتلاء المتوسط | زيت السيليكون | |||
| الوزن | ~ 63 غرام | |||
- ضمان التكيف السليم بين حجم القلب ومحفظة جهاز الإرسال أثناء التجميع لتحقيق الصمود المطلوب
- أثناء تجميع السكن، والحفاظ على محاذاة عمودية وتطبيق ضغط حتى لمنع التشويش أو تلف لوحة التعويض
- تحديد المتطلبات الخاصة عند الطلب إذا كان الوسط المقاس غير متوافق مع الحجاب الحاجز 316L ومواد العلبة
- تجنب الاتصال مع الحجاب الحاجز باستخدام اليدين أو الأجسام الحادة لمنع الضرر من التشوه أو ثقب
- الحفاظ على منفذ المقياس الضغط مفتوحة للغلاف الجوي ومنع الماء، بخار الماء، أو وسائل الإعلام التآكل من دخول غرفة الضغط السلبي
- الرجوع إلى التسمية الفعلية للقلب لأي تغييرات في تكوين الدبوس
أبرز المنتجات

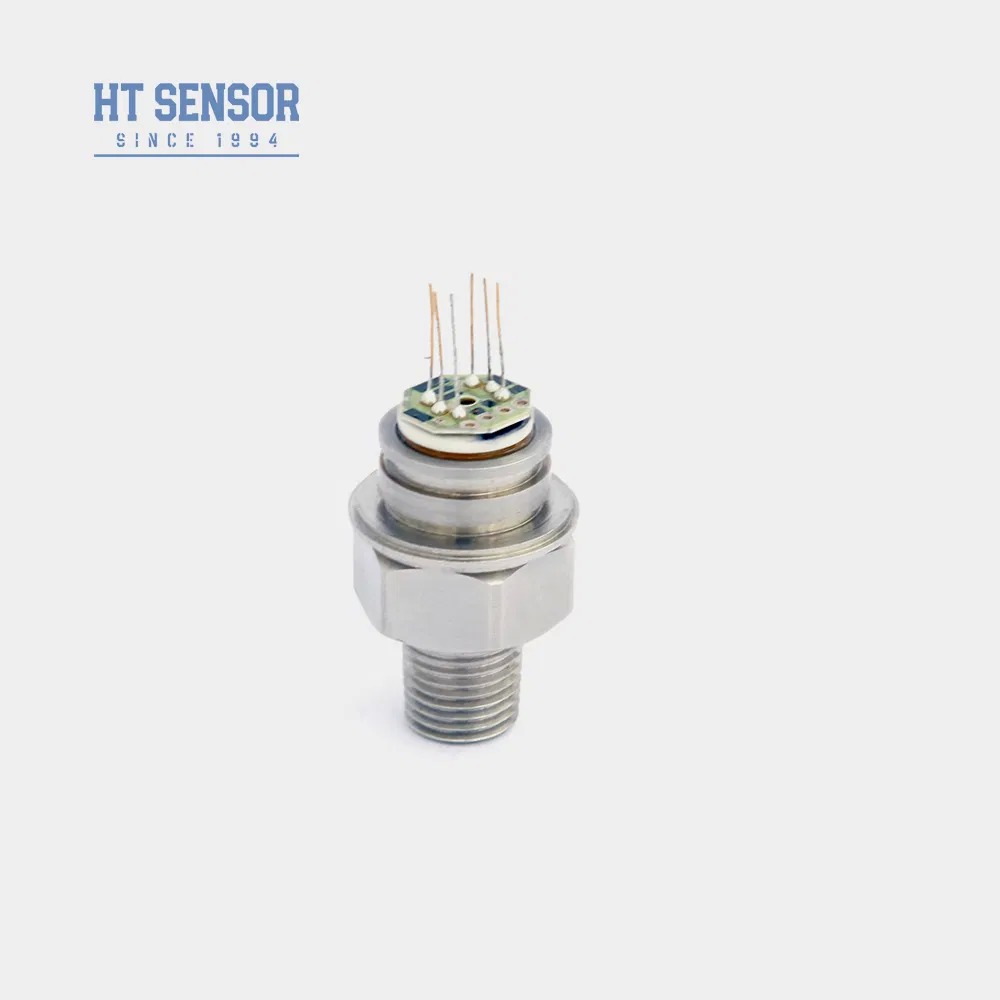

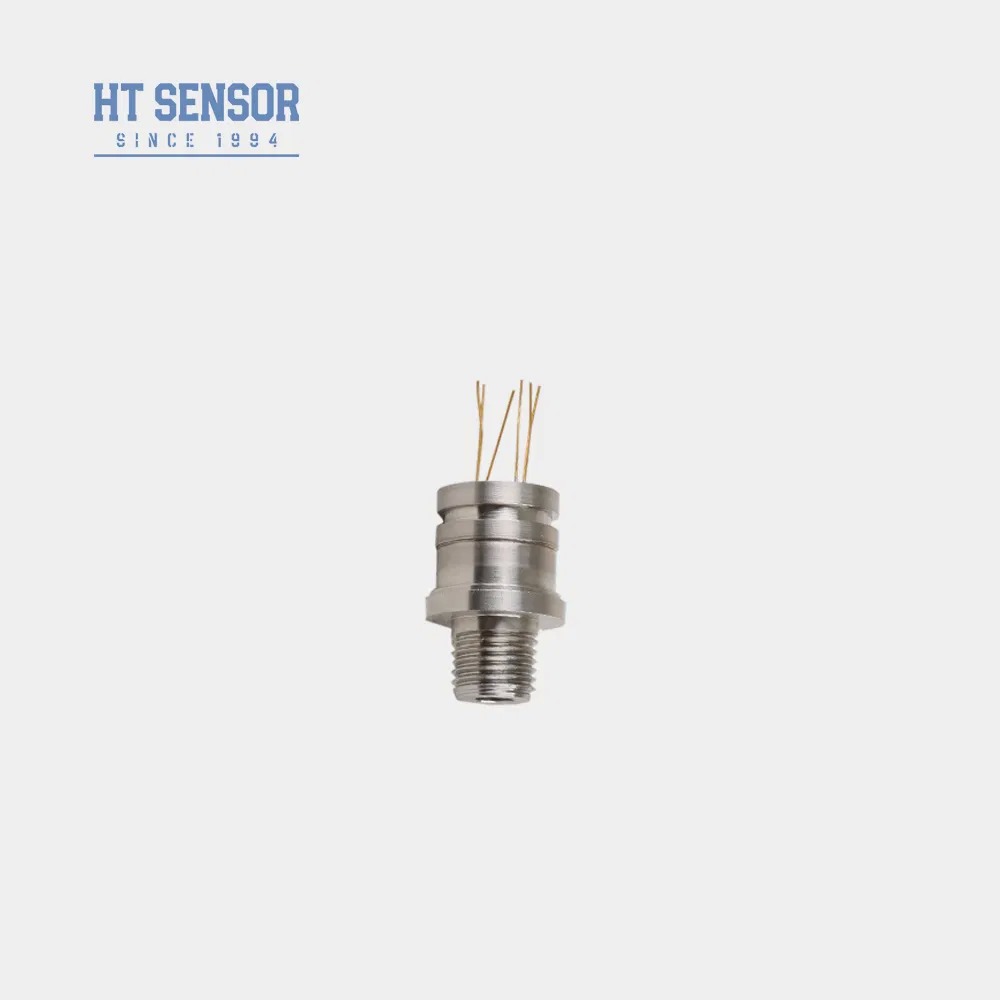

مستشعر ضغط مقاوم للضغط من السيليكون HT30 مزود بغطاء من الفولاذ المقاوم للصدأ 316L. يقيس ضغط الغاز/السائل (0-10 كيلو باسكال - 20 ميجا باسكال)، تصنيف IP65. دقة عالية (±0.3% FS)، تصميم ملحوم مدمج. تتوفر خيوط قابلة للتخصيص (G1/4 وغيرها) وOEM/ODM.
19 ملم النفط مليء جهاز نقل الضغط المنتشر جهاز نقل ضغط السيليكون الماء اختبار النفط

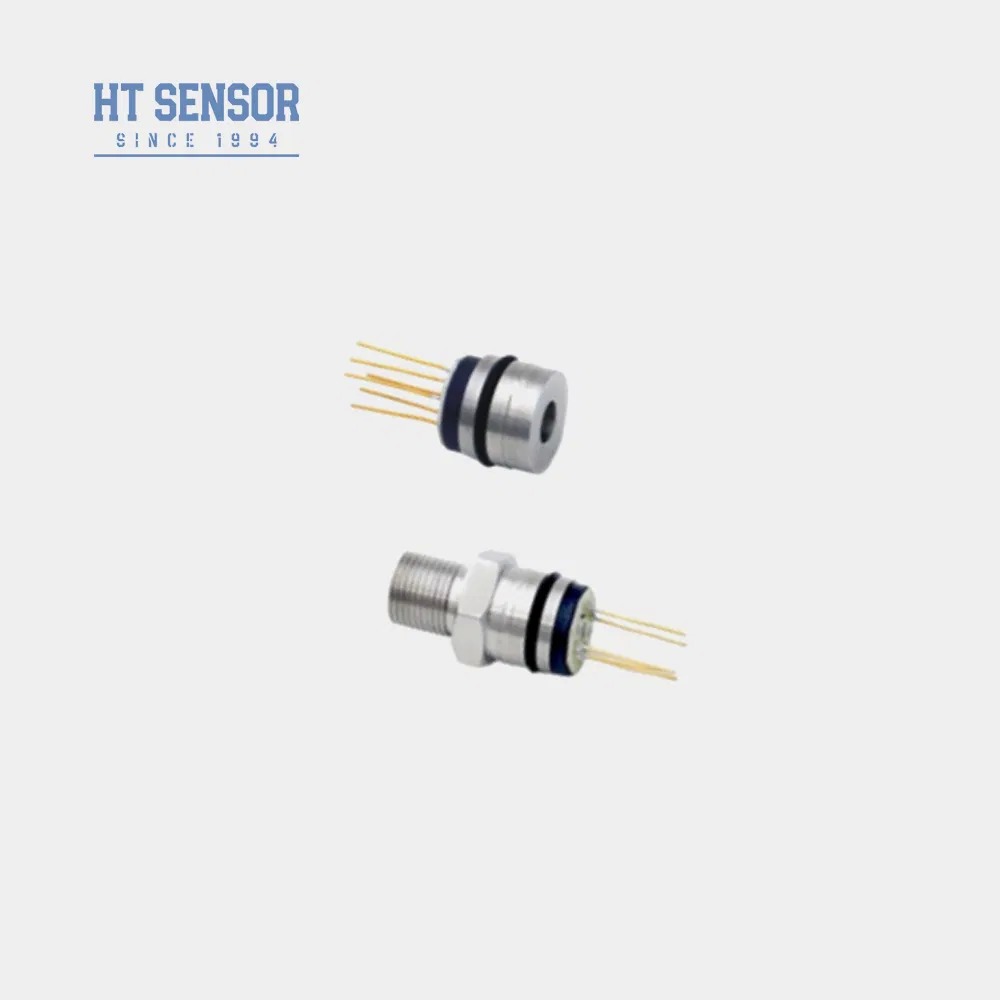

Oil Filled Diffused Sillcon Pressure Transmitter Sensor For Water And Oil Test 19mm Silicon Piezoresistive Pressure Sensor Introduction of Pressure Transmitter Sensor: HT19F functions as a silicon piezoresistive pressure sensor ,with a core consisting of a highly stable diffused silicon element,. It ...
