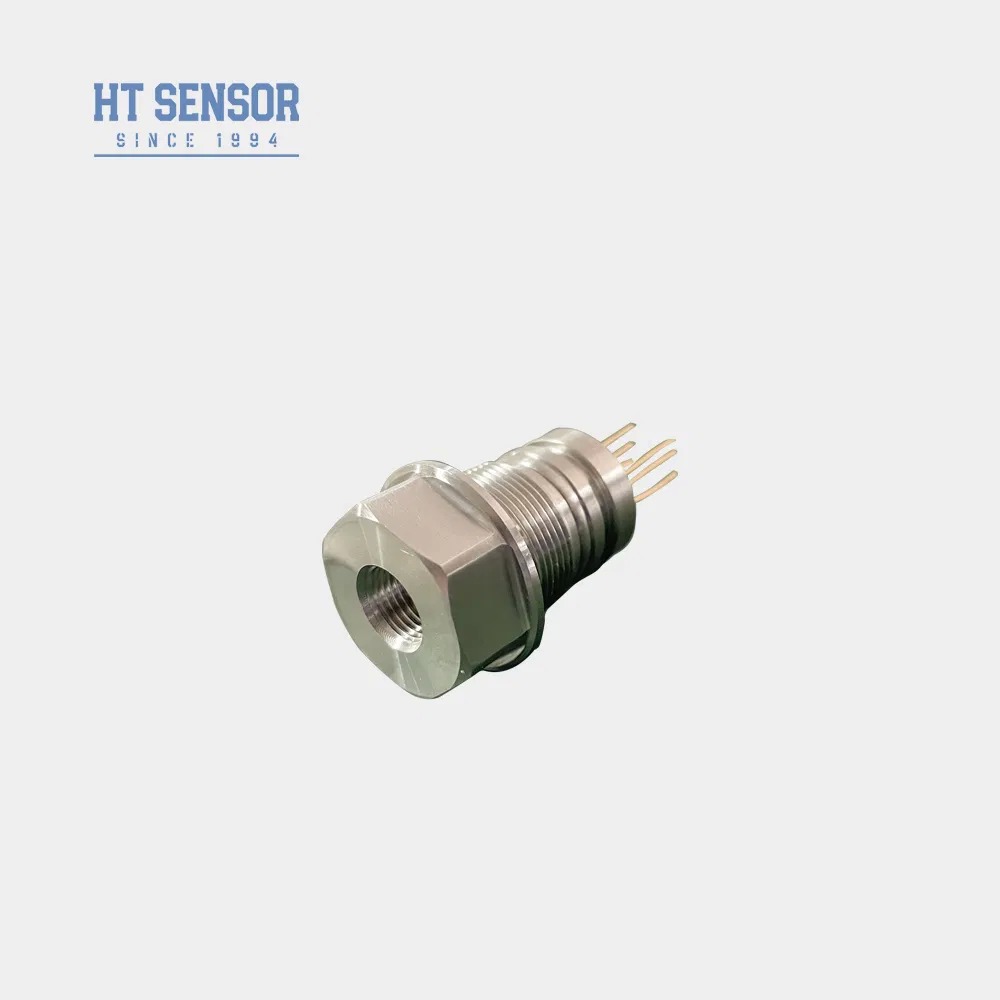

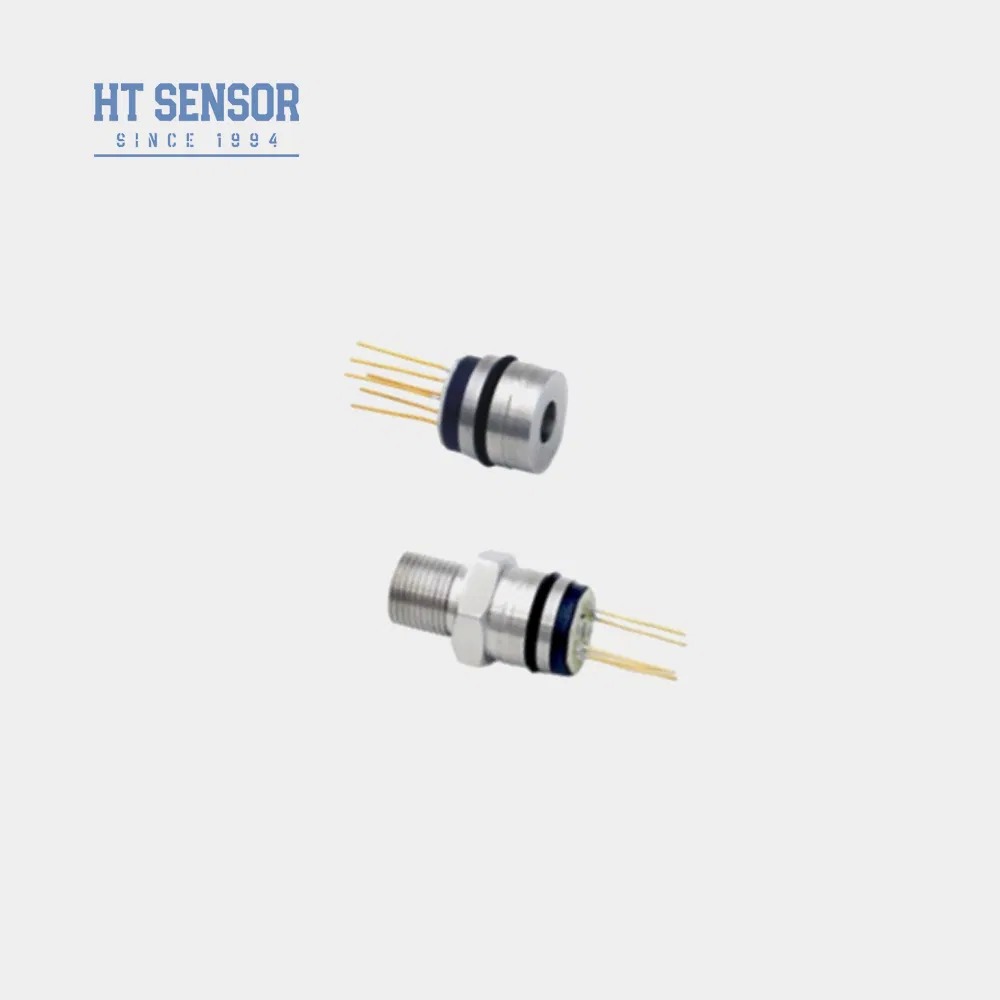

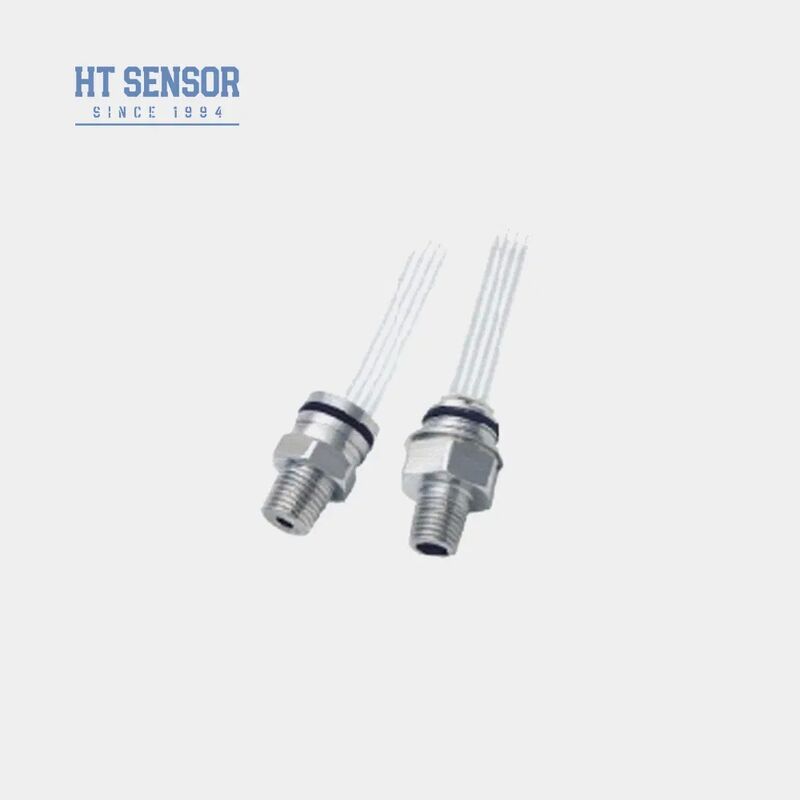

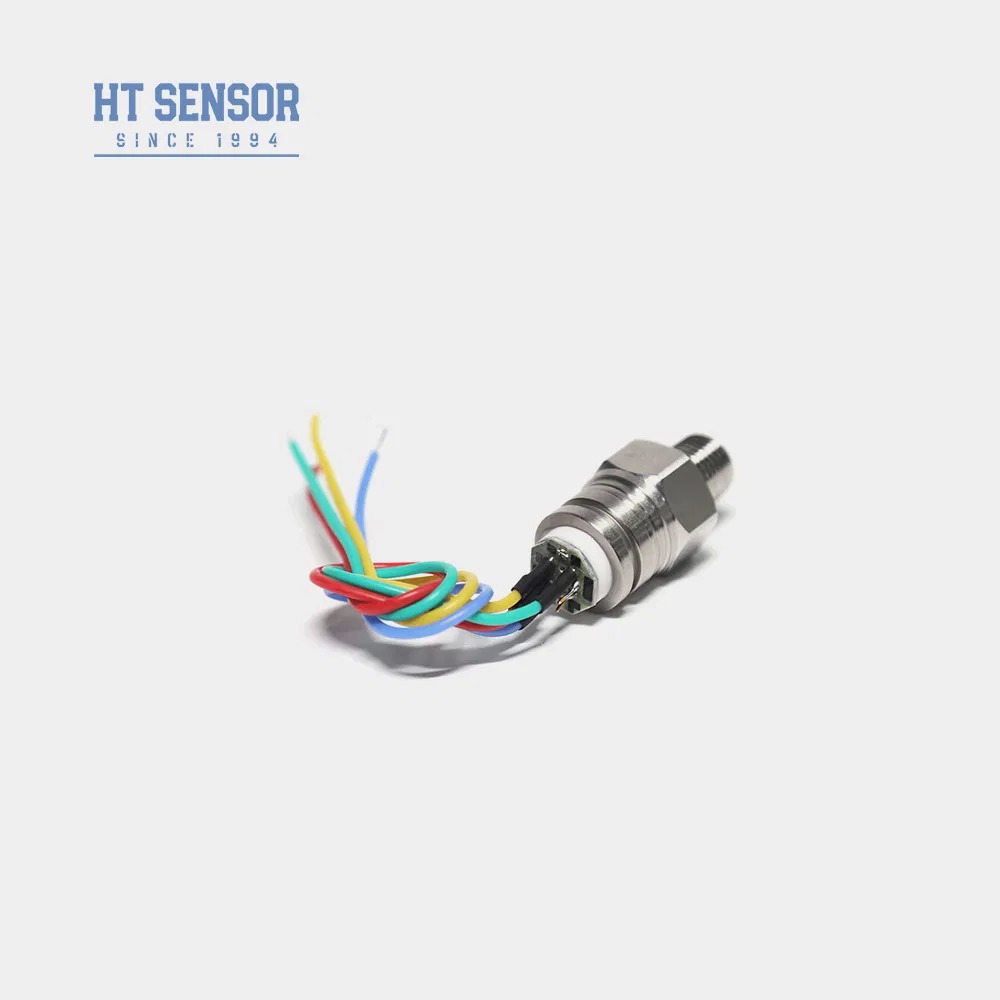

ترتيب الخط مع جهاز استشعار ضغط متكامل للخيوط جهاز استشعار مستوى OEM
Product Details
| رقم الموديل: | HT30 | إشارة الإخراج: | نوع التناظرية |
|---|---|---|---|
| عملية الإنتاج: | اندماج | مادة: | الفولاذ المقاوم للصدأ |
| نوع الخيط: | حسب الطلب | نوع الأسلاك: | أربعة أسلاك |
| قياس المتوسطة: | الغاز والسائل | مزود الطاقة: | 10VDC 5VDC 1.5 مللي أمبير |
| الإخراج: | 10MV/V 100+-30MV | مادة الحجاب الحاجز: | 316 لتر |
| درجة حرارة التشغيل: | -20~80 درجة مئوية | وزن: | ~63 جرام |
| إبراز |
جهاز استشعار ضغط متكامل بالخيوط,جهاز استشعار مستوى OEM,جهاز استشعار الضغط لترتيب الخط,OEM level sensor silicon,line arrangement pressure sensor |
||
Product Description
- يستخدم دوائر فيلم سميك للتعويض عن درجة الحرارة وتصحيح التراجع الصفر
- موثوقية عالية واستقرار ممتاز
- إمدادات الطاقة بالجهد الثابت مع مخرج قياسي
- مناسبة لقياس ضغط الغاز والسائل غير السام مع التوافق مع الفولاذ المقاوم للصدأ 316L
- تستخدم في أنظمة التحكم في العملية لمراقبة الضغط والتحكم فيه
- تستخدم عادة في أنظمة التبريد ومضغوطات الهواء لقياس الضغط
- إمدادات الطاقة: ≤10VDC
- الجهد الخارجي للوضع المشترك: 50٪ من المدخل (عادة)
- عائق المدخل: 4KΩ~20KΩ
- عائق الخروج: 2.5KΩ ~ 6KΩ
- الاتصال الكهربائي: 100 ملم سلك درجة حرارة عالية، كابل شريط
| نطاق القياس | النوع | القيم |
|---|---|---|
| نطاقات الضغط | القياس (G) | 10KPa، 20KPa، 35KPa، 100KPa، 200KPa، 350KPa، 1000KPa، 2000KPa |
| المطلق (أ) | 100KPaA، 200KPaA، 350KPaA، 700KPaA، 1000KPaA، 2000KPaA | |
| مغلقة (S) | 3500KPaS، 7MPaS، 10MPaS، 20MPaS | |
| غير خطية | ±0.15 ±0.3 ±0.3 %F.S | |
| التكرار | 0.05 ∙ 0.1 ∙ %F.S | |
| التهاب النفس | 0.05 ∙ 0.1 ∙ %F.S | |
| الصفر منخفضة الخروج | 0±1 ∙ 0±2 ∙ mV | |
| الناتج الكامل | ≤20KPa: 50±1 50±2 م.ف. ≥35kPa: 100±1 100±2 م.ف. |
|
| صفر التبديل الحراري | ≤20KPa: ± 1 ± 2.5 ± % F.S ≥35kPa: ±0.8 ±1.5 %F.S |
|
| درجة حرارة كاملة | ≤20KPa: ±1 ±2 ±2 %F.S ≥35kPa: ±0.8 ±1.5 %F.S |
|
| معالجة مؤقتة | ≤20KPa: 0~50 oC ≥35kPa: 0~70 oC |
|
| درجة حرارة العمل | -20~80 oC | |
| درجة حرارة التخزين | -40 ~ 125 oC | |
| الحمل الزائد المسموح به | خذ القيمة الأصغر بين 3 أضعاف المقياس الكامل أو 120MPa | |
| ضغط الانفجار | 5 أضعاف المقياس الكامل | |
| الاستقرار على المدى الطويل | 0.2٪ من السنة المالية | |
| مادة الحجاب الحاجز | 316L | |
| مقاومة العزل | ≥200MΩ 100VDC | |
| الاهتزاز | لا يوجد تغيير في ظل ظروف 10gRMS، 20Hz إلى 2000Hz | |
| الصدمة | 100 غرام، 11 ثانية | |
| وقت الاستجابة | ≤1ms | |
| ختم الحلقة O | مطاط النتريل أو مطاط الفلور | |
| الامتلاء المتوسط | زيت السيليكون | |
| الوزن | ~ 63 غرام | |
- ضمان التكيف السليم بين حجم القلب ومحفظة جهاز الإرسال أثناء التجميع لتحقيق الصمود المطلوب
- أثناء تجميع المنزل، والحفاظ على محاذاة عمودية وتطبيق ضغط حتى لتجنب تعثر أو تلف لوحة التعويض
- إذا كانت وسيلة القياس غير متوافقة مع الحجاب الأساسي ومواد السقف (316L) ، قدم تعليمات خاصة عند الطلب
- تجنب الضغط على الحجاب الحاجز مع اليدين أو الأجسام الحادة لمنع التلف
- الحفاظ على منفذ الضغط من جوهر مقياس الضغط مفتوحة للغلاف الجوي ومنع دخول الماء، بخار الماء، أو وسائل الإعلام التآكل
- الرجوع إلى الملصق على النواة الفعلية لأي تغييرات الدبوس
Product Highlights
مستشعر ضغط متكامل HT30V مع غشاء من الفولاذ المقاوم للصدأ 316L لقياس الغاز/السائل. يتميز بثبات عالي وتصنيف IP65 وخيارات خيط مخصصة وقدرات OEM. مثالية لضواغط الهواء والتبريد وأنظمة التحكم في العمليات.
