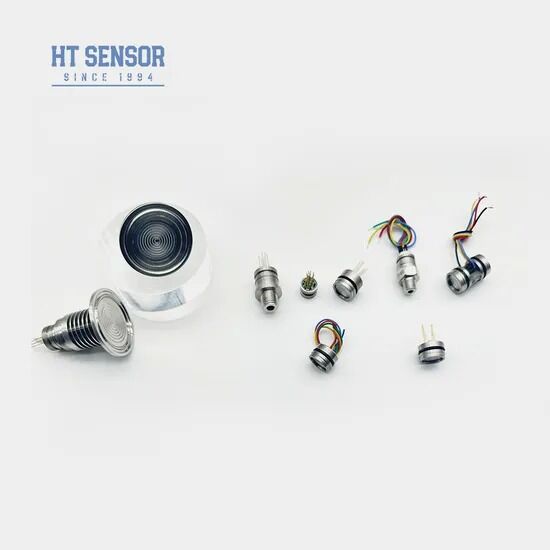

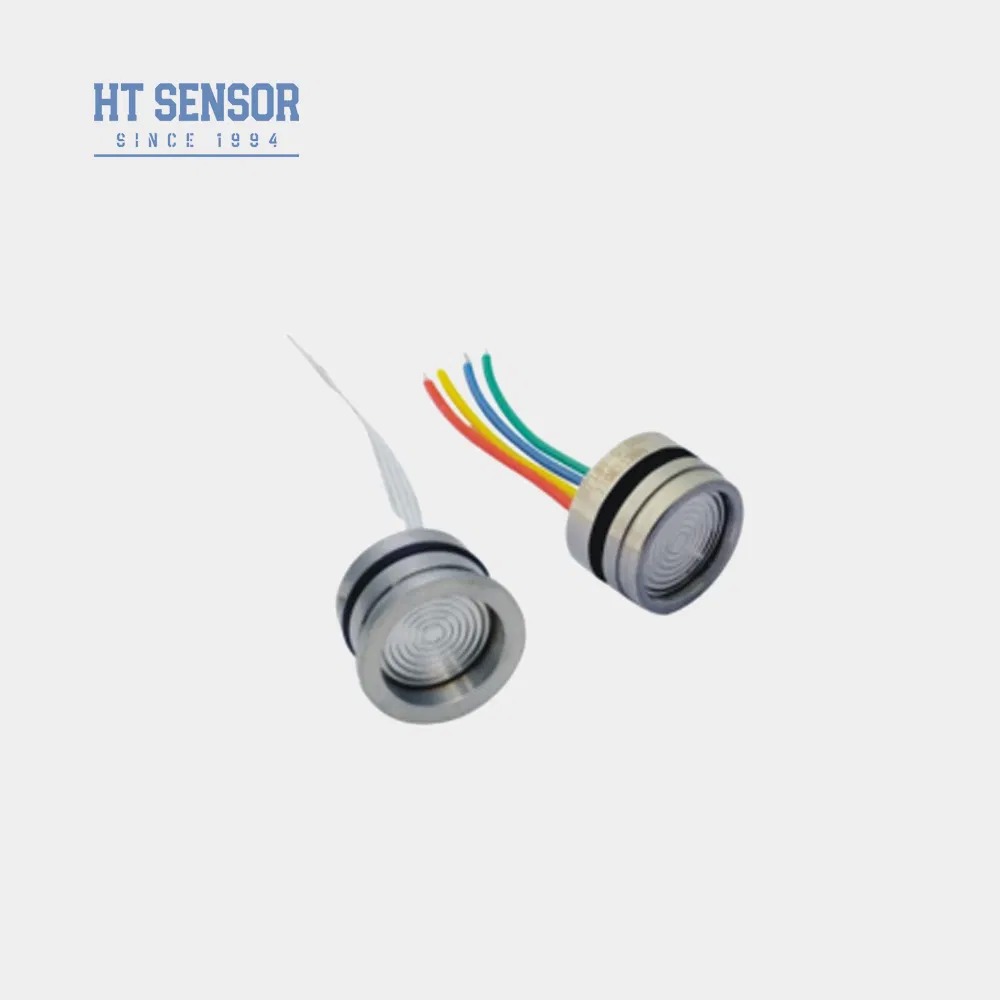

جهاز استشعار الضغط السيليكوني للطاقة الهيدروليكية للطاقة الهيدروليكية
Product Details
| رقم الموديل: | HT19V | إشارة الإخراج: | نوع التناظرية |
|---|---|---|---|
| عملية الإنتاج: | اندماج | مادة: | الفولاذ المقاوم للصدأ |

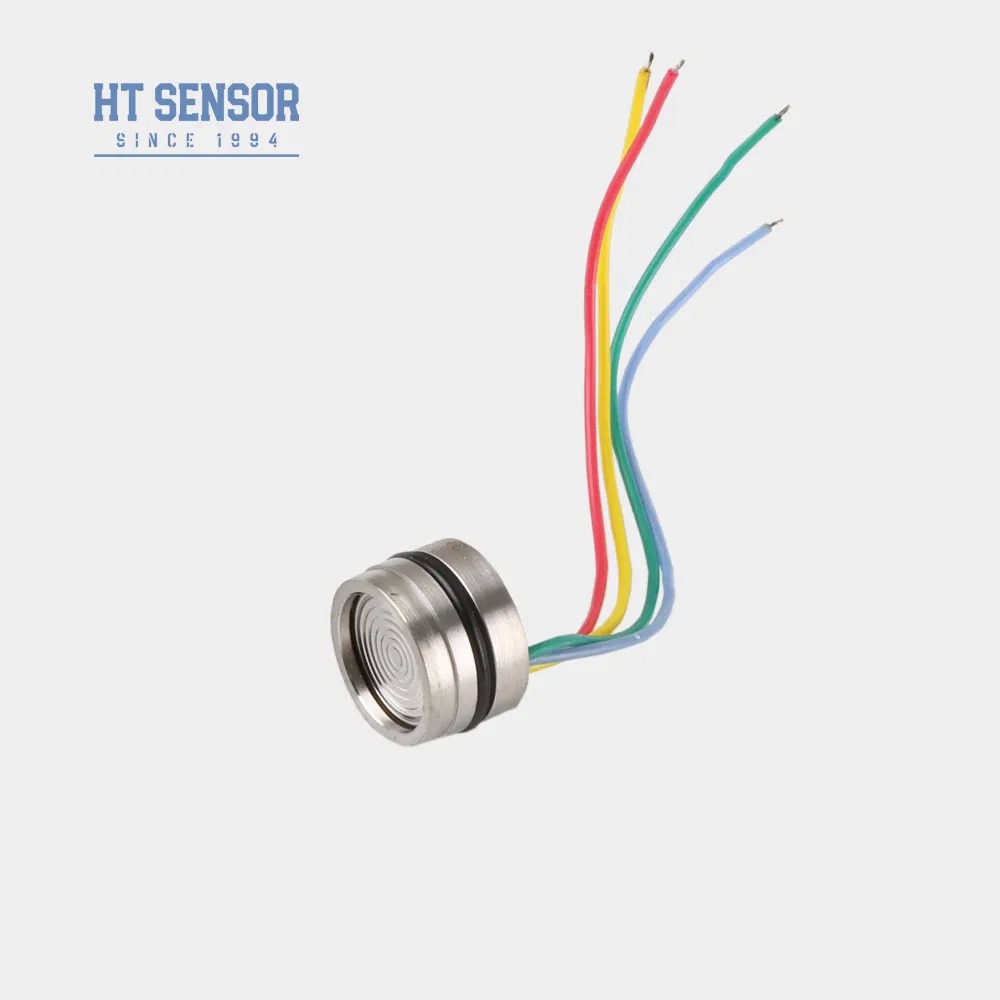

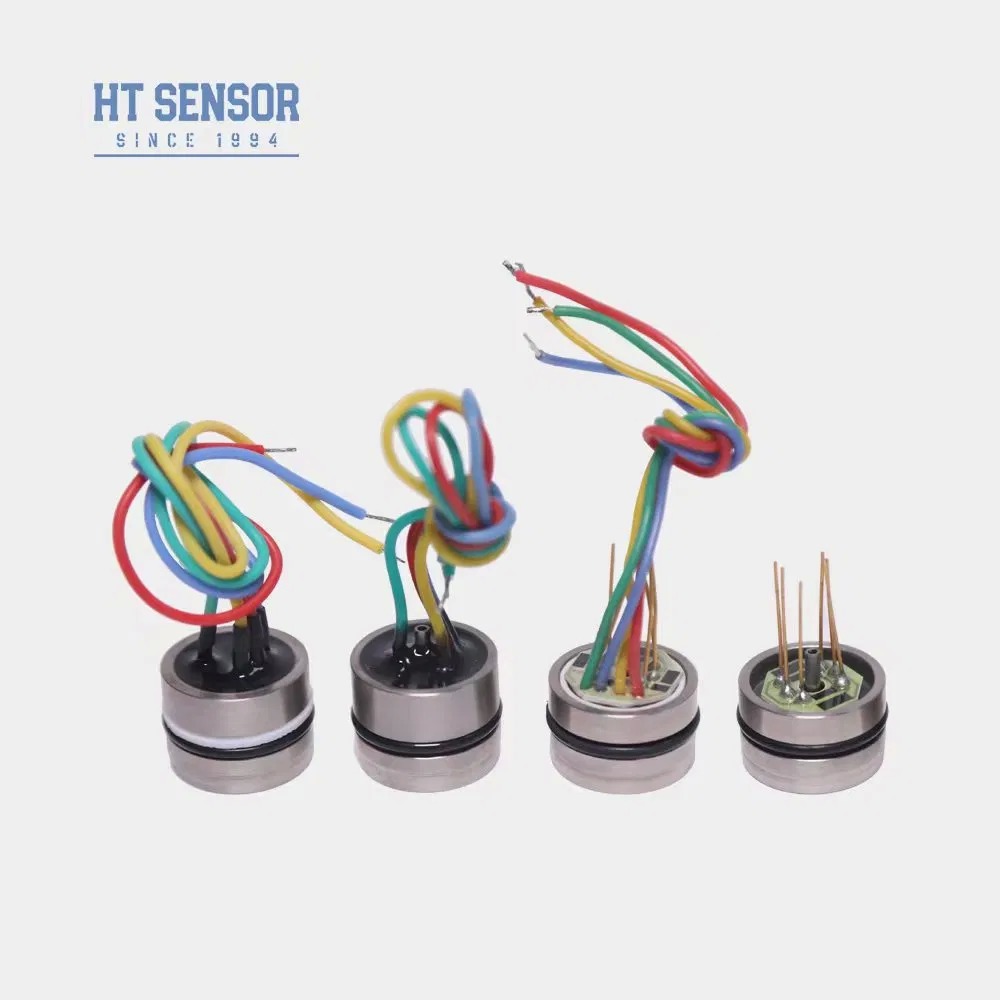

| نوع الأسلاك: | أربعة أسلاك | قياس المتوسطة: | الغاز والسائل |
| تصنيف IP: | IP65 | تعويض مؤقت: | 0~70 درجة مئوية |
| نوع الضغط: | G/A/S | الإخراج: | 10mv/V |
| القطر: | 19mm | مزود الطاقة: | ≥10VDC |
| إبراز |
جهاز استشعار ضغط السيليكون 19 ملم,مستشعر بيزو كهربائي يعمل بجهد 10 فولت تيار مستمر,مستشعر ضغط للهواء والسوائل,10VDC powered piezoeletric sensor,air and liquid pressure sensor |
||
Product Description
- دوائر ذات طبقة سميكة لتعويض درجة الحرارة وتصحيح إزاحة الصفر
- موثوقية عالية وثبات ممتاز
- إمداد طاقة بجهد ثابت مع خرج قياسي
- قياس ضغط الغاز والسائل غير المسبب للتآكل مع توافق الفولاذ المقاوم للصدأ 316L
- أنظمة التحكم في العمليات لمراقبة الضغط والتحكم فيه
- أنظمة التبريد وضواغط الهواء لقياس الضغط
- مصدر الطاقة: ≤10VDC
- خرج الجهد المشترك: 50% من المدخلات (نموذجي)
- معاوقة الإدخال: 4KΩ~20KΩ
- معاوقة الإخراج: 2.5KΩ~6KΩ

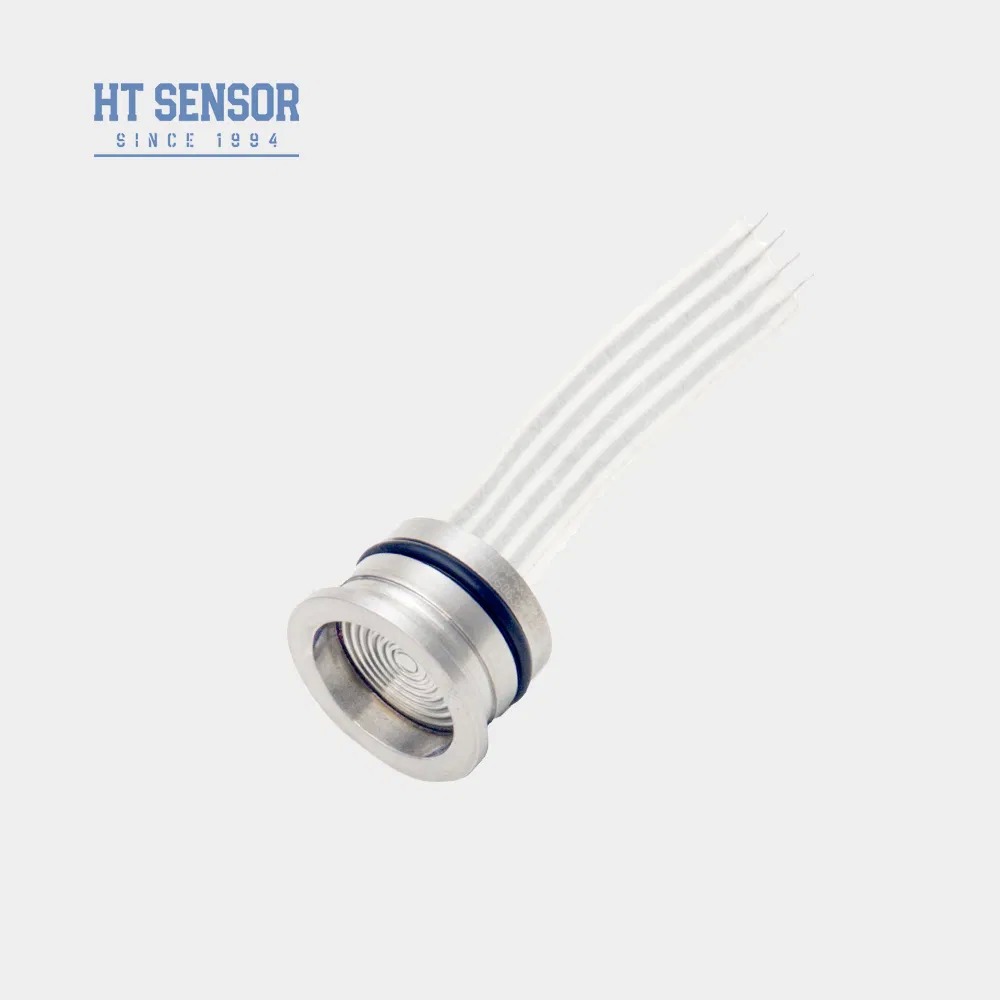

- التوصيل الكهربائي: سلك عالي الحرارة بطول 100 مم، كابل شريطي
| نطاق القياس | مقياس (G): 10KPa، 20KPa، 35KPa، 100KPa، 200KPa، 350KPa، 1000KPa، 2000Kpa |
|---|---|
| مطلق (A): 100KPaA، 200KPaA، 350KPaA، 700KPaA، 1000KPaA، 2000KPaA | |
| مختوم (S): 3500KPaS، 7MPaS، 10MPaS، 20MPaS، 40MPaS، 60MPaS، 100MPaS |
| المعلمة | نموذجي | الحد الأقصى | الوحدة |
|---|---|---|---|
| عدم الخطية | ±0.15 | ±0.3 | %F.S |
| التكرار | 0.05 | 0.1 | %F.S |
| التبلبد | 0.05 | 0.1 | %F.S |
| إزاحة الصفر الناتج | 0±1 | 0±2 | mV |
| الخرج الكامل النطاق (≤20KPa) | 50±1 | 50±2 | mV |
| الخرج الكامل النطاق (≥35kPa) | 100±1 | 100±2 | mV |
| انجراف درجة حرارة إزاحة الصفر (≤20KPa) | ±1 | ±2.5 | %F.S |
| انجراف درجة حرارة إزاحة الصفر (≥35kPa) | ±0.8 | ±1.5 | %F.S |
| انجراف درجة حرارة النطاق الكامل (≤20KPa) | ±1 | ±2 | %F.S |
| انجراف درجة حرارة النطاق الكامل (≥35kPa) | ±0.8 | ±1.5 | %F.S |
| درجة الحرارة المعوضة (≤20KPa) | 0~50 | ºC | |
| درجة الحرارة المعوضة (≥35kPa) | 0~70 | ºC | |
| درجة حرارة التشغيل | -20~80 | ºC | |
| درجة حرارة التخزين | -40~125 | ºC | |
| الحمل الزائد المسموح به | خذ القيمة الأصغر بين 3 أضعاف النطاق الكامل أو 120 ميجا باسكال | ||
| ضغط الانفجار | 5X النطاق الكامل | ||
| الاستقرار على المدى الطويل | 0.2 % F.S/Year | ||
| مادة الحجاب الحاجز | 316L | ||
| مقاومة العزل | ≥200MΩ 100VDC | ||
| الاهتزاز | لا يوجد تغيير في ظل ظروف 10gRMS، 20Hz إلى 2000Hz | ||
| الصدمة | 100g، 11ms | ||
| وقت الاستجابة | ≤1ms | ||
| ختم الحلقة O | مطاط النتريل أو المطاط الفلوري | ||
| وسط التعبئة | زيت السيليكون | ||
| الوزن | ~28g | ||
- تأكد من الملاءمة المناسبة بين حجم النواة وغلاف المرسل لضمان إحكام الهواء المطلوب
- قم بمحاذاة الغلاف عموديًا وقم بتطبيق ضغط متساوٍ أثناء التجميع لتجنب إتلاف لوحة التعويض
- قدم تعليمات خاصة عند الطلب إذا كان الوسط المقاس غير متوافق مع مادة الحجاب الحاجز 316L
- تجنب الضغط على غشاء المستشعر باليدين أو الأشياء الحادة لمنع التلف
- حافظ على منفذ قياس الضغط مفتوحًا للغلاف الجوي وامنعه من دخول الماء أو البخار أو الوسائط المسببة للتآكل
- ارجع إلى ملصق النواة الفعلي لأي تغييرات في أسلاك الدبوس
Product Highlights
HT19V 19mm مستشعر ضغط السيليكون لقياس الغاز/السائل. يتميز بالفولاذ المقاوم للصدأ 316L، وتصنيف IP65، وثبات عالي، وخيارات مخصصة. مثالية لضواغط الهواء والتبريد وأنظمة التحكم في العمليات.
