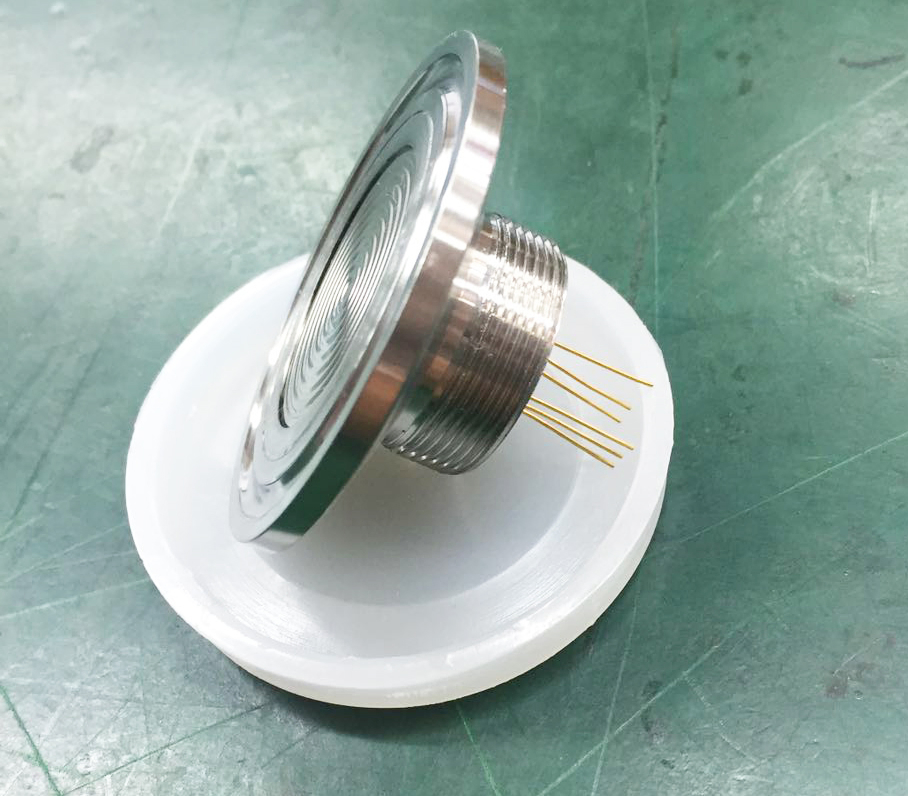

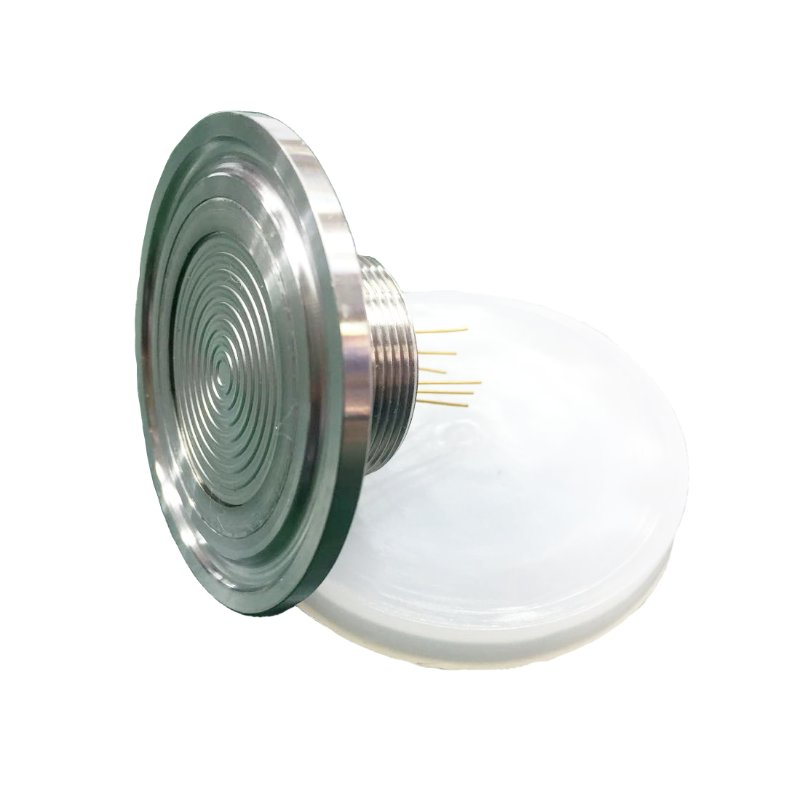

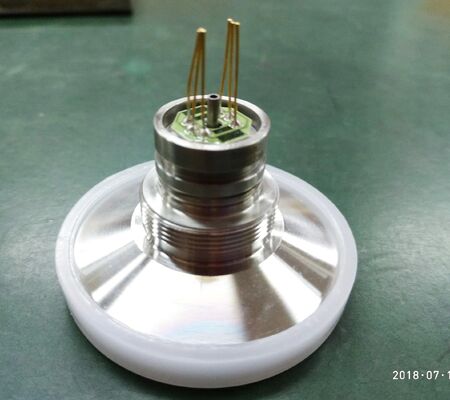

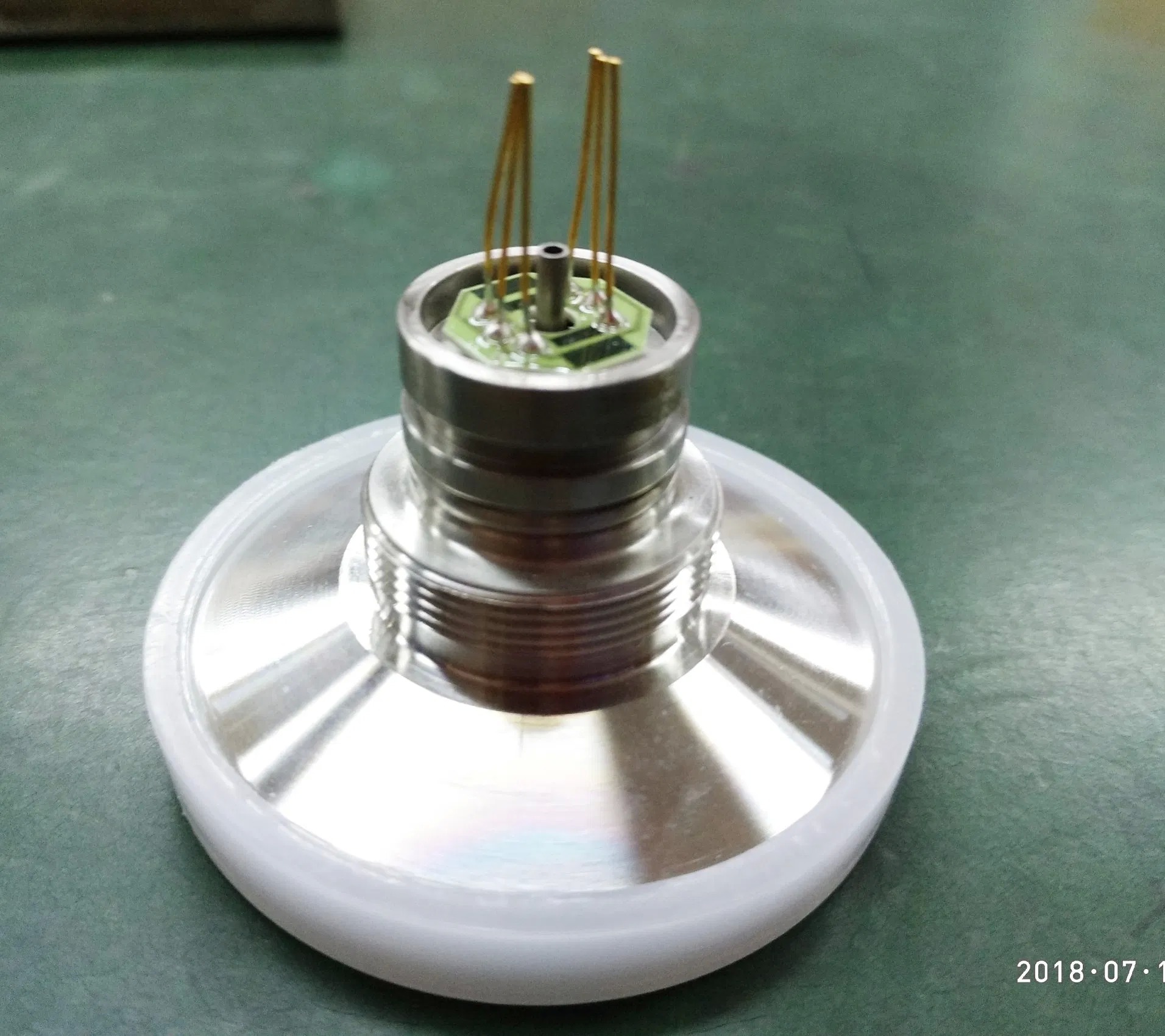

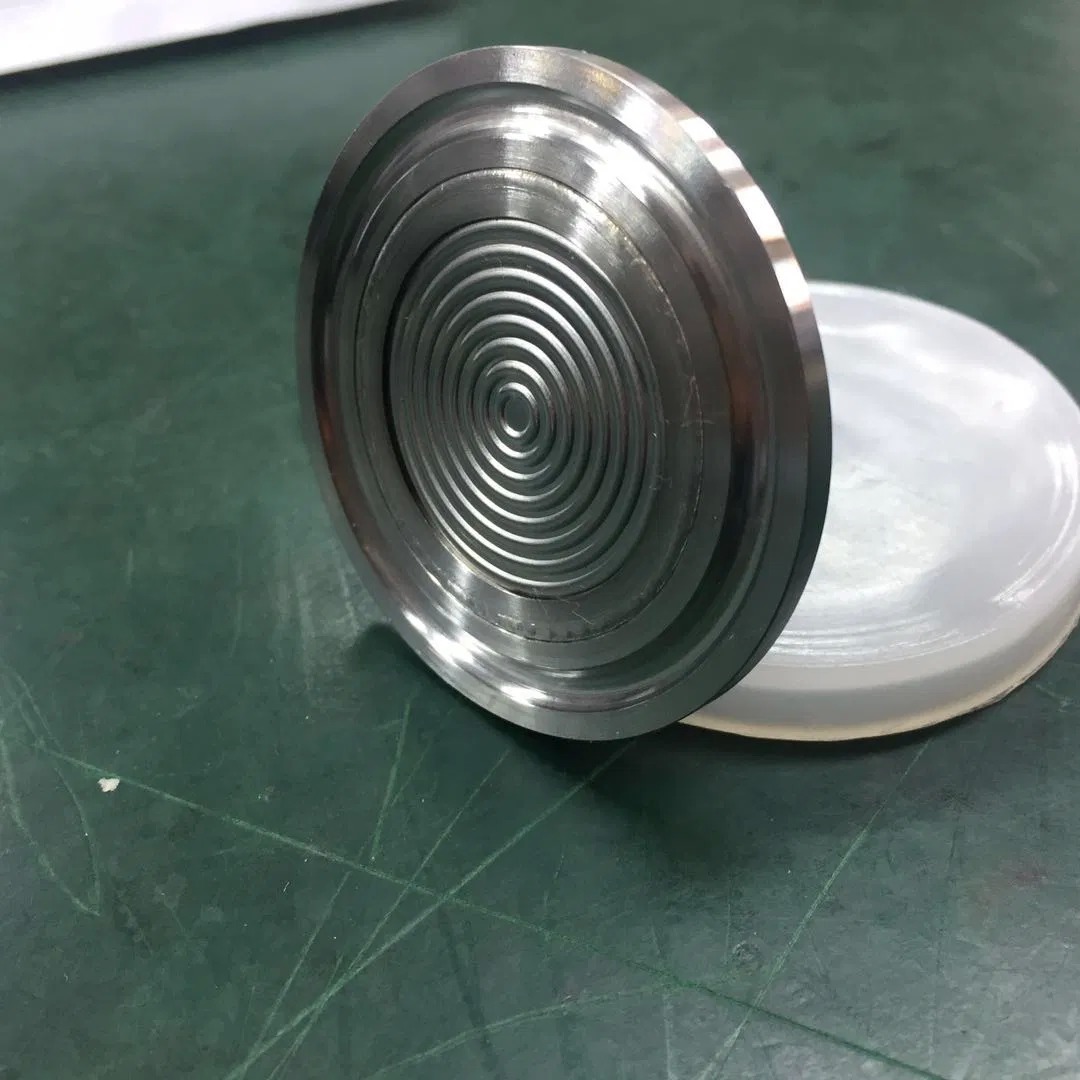

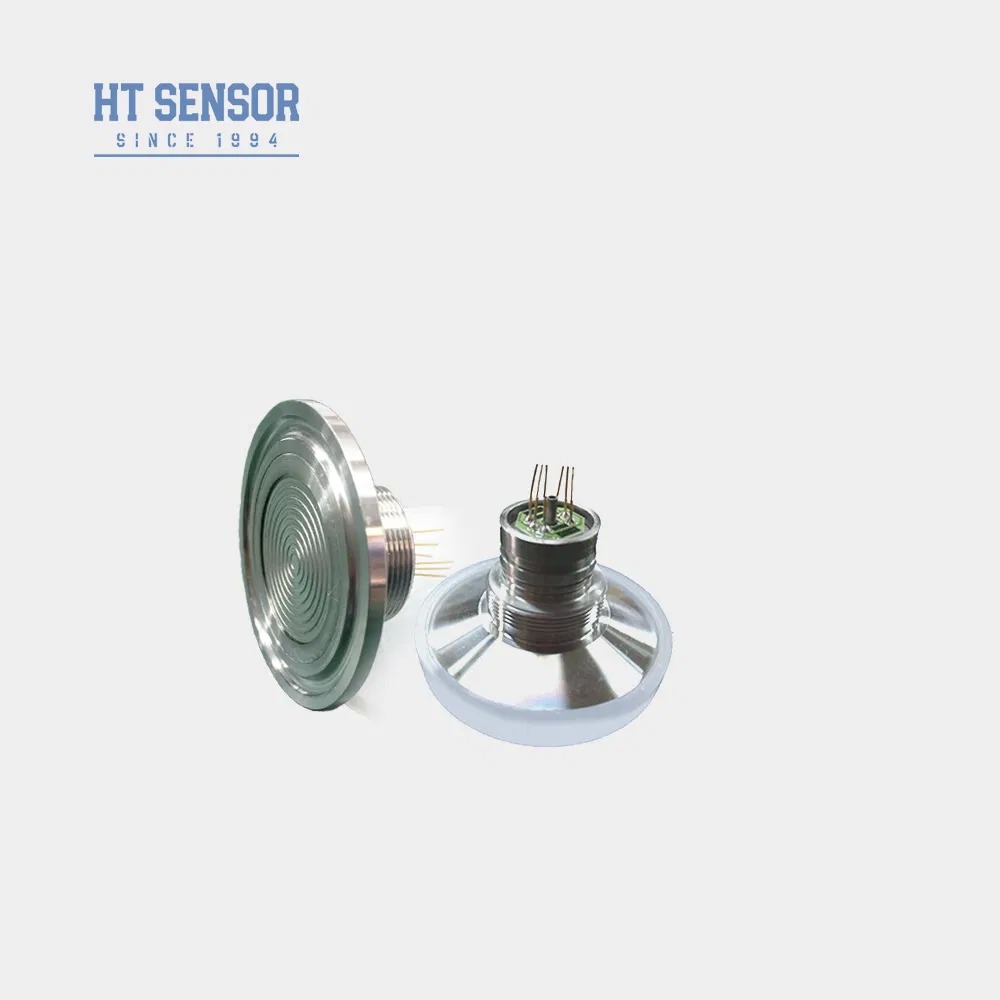

مستشعر ضغط سيليكوني مقاوم للضغط ذو غشاء كبير HT-IQ 50.4 مم مقدمة مستشعر تدفق أساسي
Product Details
| إشارة الإخراج: | نوع التناظرية | مادة: | الفولاذ المقاوم للصدأ |
|---|---|---|---|
| قوة: | 1.5ma | اتصال: | دبابيس كوفار مطلية بالذهب أو سلك 100 مم |
| حجم الخيط: | 1.5 بوصة | حجم الحجاب الحاجز: | 50.4 ملم |
| درجة حرارة التشغيل: | -20 ~ 80 درجة مئوية | درجة حرارة التخزين: | -40 ~ 125 درجة مئوية |
| مادة الحجاب الحاجز: | 316 لتر | وزن: | ~150 جرام |
| إبراز |
مستشعر ضغط بغشاء كبير 50.4 مم,مستشعر تدفق سيليكوني مقاوم للضغط,مستشعر ضغط سيليكوني عالي الأداء,silicon piezoresistive flush sensor,high performance silicon pressure sensor |
||
Product Description
- تكنولوجيا متقدمة مع 316L فولاذ المقاوم للصدأ ومواد الحجاب الحاجز الفاخر بما في ذلك التيتانيوم و Hastelloy
- دوائر من فيلم سميك لتعويض درجة الحرارة الدقيقة وتصحيح نقطة الصفر
- الموثوقية المتميزة، قابلية التكرار، والاستقرار
- هيكل الحجاب الحاجز لسهولة التنظيف والصيانة
- قياس ضغط الغاز والسائل غير المآكل مع التوافق مع الفولاذ المقاوم للصدأ 316L
- صناعة المواد الغذائية والمشروبات
- أنظمة التحكم في العمليات الصناعية
- تصنيع ومعالجة الأدوية
- إمدادات الطاقة: ≤2mA DC (معتاد 1.5mA DC)
- عائق المدخل: 2.5KΩ ~ 6KΩ
- عائق الخروج: 2.5KΩ ~ 6KΩ
- الاتصال الكهربائي: دبوس كوفار مطلي بالذهب أو أسلاك عالية درجة الحرارة 100 ملم
| نطاق القياس | مقاس ((G) | 35KPa، 100KPa، 200KPa، 350KPa، 1000KPa، 2000KPa | |
|---|---|---|---|
| مطلقة ((A)) | 100KPaA، 200KPaA، 350KPaA، 700KPaA، 1000KPaA، 2000KPaA | ||
| مختومة | 3500KPaS | ||
| المعلم | النوع | ماكس | الوحدة |
| غير خطية | ± 0.15 | ± 0.3 | %F.S |
| التكرار | 0.05 | 0.1 | %F.S |
| التهاب النفس | 0.05 | 0.1 | %F.S |
| الصفر منخفضة الخروج | 0±1 | 0±2 | mV |
| الناتج الكامل للمقياس (≤20KPa) | 50±10 | 50±30 | mV |
| الناتج الكامل للمقياس (≥35kPa) | 100±10 | 100±30 | mV |
| زيادة درجة الحرارة (≤20KPa) | ± 1 | ±2 | %F.S |
| درجة الحرارة الصفرية للتراجع (≥35kPa) | ± 0.5 | ± 1 | %F.S |
| حركة الحرارة الكاملة (≤20KPa) | ± 1 | ±2 | %F.S |
| حرارة كاملة المقياس (≥35kPa) | ± 0.5 | ± 1 | %F.S |
| درجة الحرارة المكافأة (≤20KPa) | 0~50 oC | ||
| درجة الحرارة المكافأة (≥35kPa) | 0 ~ 70 oC | ||
| درجة حرارة العمل | -20~80 oC | ||
| درجة حرارة التخزين | -40 ~ 125 oC | ||
| الحمل الزائد المسموح به | خذ القيمة الأصغر بين 3 أضعاف المقياس الكامل أو 120MPa | ||
| ضغط الانفجار | 5 أضعاف المقياس الكامل | ||
| الاستقرار على المدى الطويل | 0.2٪ من السنة المالية | ||
| مادة الحجاب الحاجز | 316L | ||
| مقاومة العزل | ≥200MΩ 100VDC | ||
| الاهتزاز | لا يوجد تغيير في ظل ظروف 10gRMS، 20Hz إلى 2000Hz | ||
| الصدمة | 100 غرام، 11 ثانية | ||
| وقت الاستجابة | ≤1ms | ||
| ختم الحلقة O | مطاط النتريل أو مطاط الفلور | ||
| الامتلاء المتوسط | زيت السيليكون | ||
| الوزن | ~ 150 غرام | ||
- ضمان التكيف السليم بين حجم القلب ومحفظة جهاز الإرسال أثناء التجميع لتحقيق الصمود المطلوب
- أثناء تجميع المنزل، والحفاظ على محاذاة عمودية وتطبيق ضغط حتى لتجنب تعثر أو تلف لوحة التعويض
- إذا كانت وسيلة القياس غير متوافقة مع الحجاب الأساسي ومواد السقف (316L) ، قدم تعليمات خاصة عند الطلب
- تجنب الضغط على الحجاب الحاجز مع اليدين أو الأشياء الحادة لمنع الضرر من التشوه أو ثقب
- إبقاء منفذ الضغط من جوهر مقياس الضغط مفتوحة للغلاف الجوي ومنع دخول الماء، بخار الماء، أو وسائل التآكل
- الرجوع إلى الملصق على النواة الفعلية لأي تغييرات في تكوين الرصاص
Product Highlights
مستشعر ضغط الحجاب الحاجز HT-IQ مقاس 50.4 مم مع هيكل من الفولاذ المقاوم للصدأ 316L. يتميز بتصميم سهل التنظيف وثبات عالي وتصنيف IP65. مثالية لتطبيقات التحكم في العمليات الغذائية والصيدلانية والصناعية. تتوفر خيارات التخصيص والطلب بالجملة.
