جهاز استشعار مستوى الحجاب الحاجز المكشوف لجهاز استشعار محول الضغط
Product Details
| رقم الموديل: | HT-IQ | ل: | جهاز إرسال ضغط السيليكون المنتشر |
|---|---|---|---|
| نوع إشارة الخرج: | نوع التناظرية | مادة: | الفولاذ المقاوم للصدأ |
| نوع الأسلاك: | أربعة أسلاك | قياس المتوسطة: | الغاز والسائل |
| حسب الطلب: | حسب الطلب | قوة: | 1.5 مللي أمبير/10 فولت تيار مستمر |
| الإخراج: | إشارة بالسيارات | اتصال: | 50.4 المشبك |
| تعويض درجة الحرارة: | 0-70 | حزمة النقل: | كرتون |
| مواصفة: | 50.4 ملم | أصل: | الصين |
| إبراز |
50جهاز استشعار الضغط لـ.4mm flush clamp,جهاز استشعار مستوى الحجاب الحاجز,مستشعر محول ضغط مع ضمان,exposed diaphragm level sensor,pressure transducer sensor with warranty |
||
Product Description
مستشعر ضغط السيليكون بيزوريستيف HT-IQ
مقدمة:

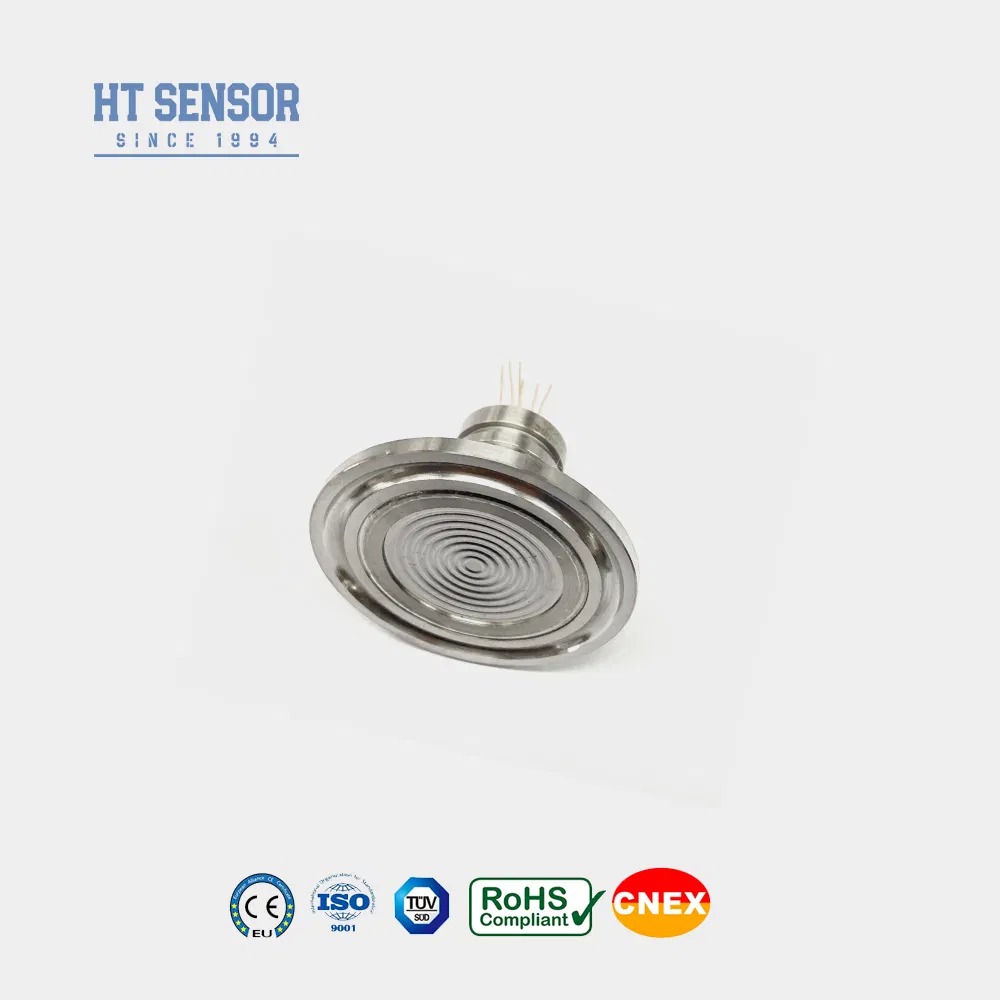

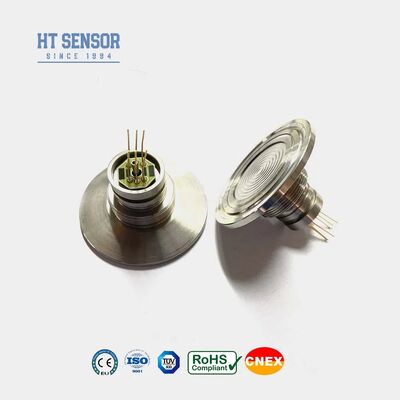

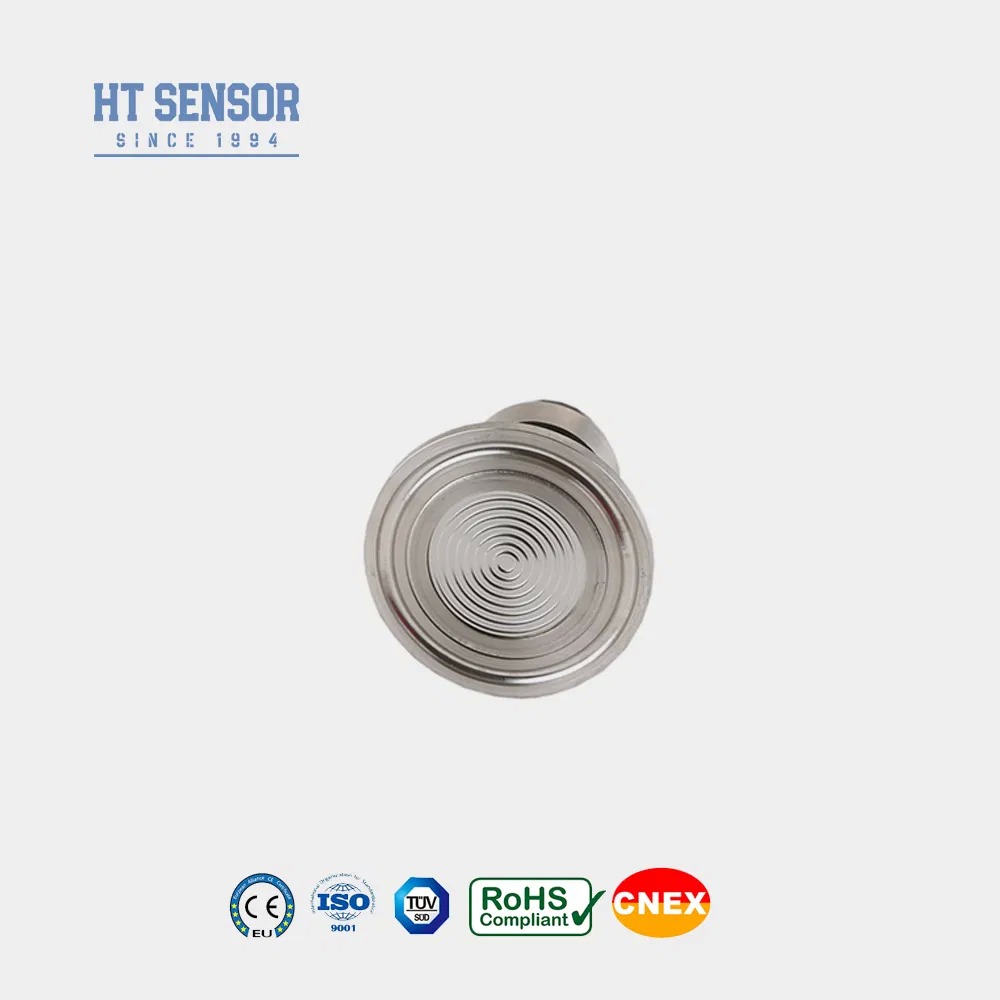

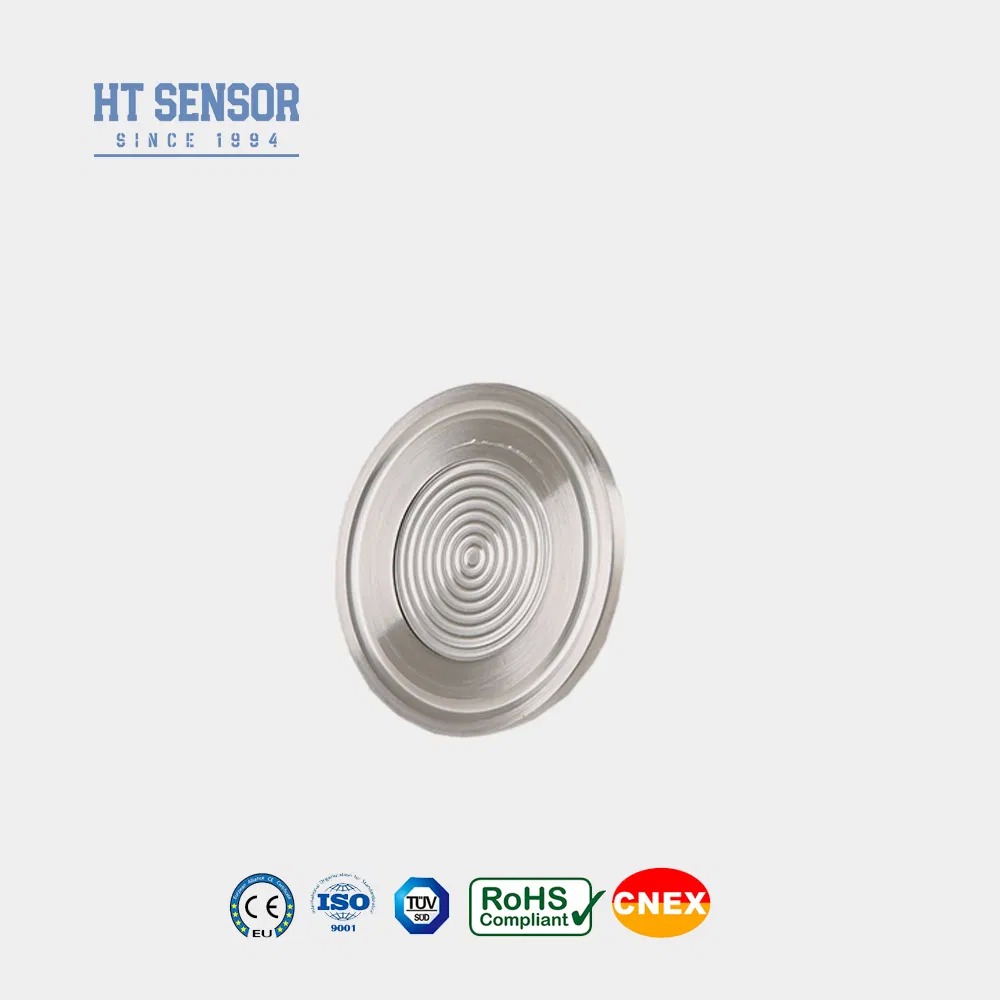

HT-IQ هو مستشعر ضغط بغشاء متدفق مزود بشريحة سيليكون منتشرة عالية الثبات. يتم نقل الضغط إلى شريحة الاستشعار عبر غشاء من الفولاذ المقاوم للصدأ وزيت سيليكون محكم الإغلاق، مما يضمن عدم وجود اتصال مباشر بين الشريحة والوسط المقاس. يتميز هذا المستشعر بتصميم غشاء مسطح، وهو سهل التنظيف وموثوق به للغاية، مما يجعله مناسبًا للتطبيقات في صناعات مثل معالجة الأغذية والنظافة.
- باستخدام التكنولوجيا المتقدمة وعلبة من الفولاذ المقاوم للصدأ 316L، إلى جانب مواد مثل التيتانيوم و Hastelloy للغشاء
- توظيف دوائر الأغشية السميكة لتعويض درجة الحرارة ونقطة الصفر التصحيح0.05
- موثوقية فائقة وقابلية للتكرار وثبات
- هيكل الحجاب الحاجز المتدفق، مما يجعله سهل التنظيف
- مناسب لقياس ضغط الغاز والسائل غير المسبب للتآكل مع توافق الفولاذ المقاوم للصدأ 316L صناعة الأغذية والمشروبات
- التحكم في العمليات الصناعية
- صناعة المستحضرات الصيدلانية
- الأداء الكهربائي
- معاوقة الإدخال : 2.5KΩ~6KΩ
- معاوقة الإخراج: 2.5KΩ~6KΩ
- التوصيل الكهربائي: دبابيس Kovar مطلية بالذهب أو أسلاك ذات درجة حرارة عالية 100 مم.
- معلمات الأداء:
| نطاق القياس | |||||
|---|---|---|---|---|---|
| مقياس (G) | 35KPa,100KPa,200KPa,350KPa,1000KPa,2000Kpa | مطلق (A) | |||
| 100KPaA,200KPaA,350KPaA,700KPaA,1000KPaA,2000KPaA | مختوم (S) | ||||
| 3500KPaS | نموذجي | ||||
| الحد الأقصى | الوحدة | عدم الخطية | |||
| ≤20KPa | ±0.3 | %F.S | درجة حرارة التعويض | ||
| 0.05 | 0.1 | %F.S | درجة حرارة التعويض | ||
| 0.05 | 0.1 | %F.S | درجة حرارة التعويض | ||
| ≤20KPa | 0±2 | mV | انجراف درجة حرارة إزاحة الصفر | ||
| ≤20KPa | 0~50 | 50±30 | mV | انجراف درجة حرارة إزاحة الصفر | |
| 0~70 | 100±30 | mV | انجراف درجة حرارة إزاحة الصفر | ||
| ≤20KPa | 0~50 | %F.S | %F.S | درجة حرارة التعويض | |
| 0~70 | ±1 | %F.S | درجة حرارة التعويض | ||
| ≤20KPa | 0~50 | %F.S | %F.S | درجة حرارة التعويض | |
| 0~70 | ±1 | %F.S | درجة حرارة التعويض | ||
| ≤20KPa | 0~50 | ºC | الحمل الزائد المسموح به | ||
| 0~70 | ºC | الحمل الزائد المسموح به | |||
| -20~80 | ºC | الحمل الزائد المسموح به | |||
| -40~125 | ºC | الحمل الزائد المسموح به | |||
| خذ القيمة الأصغر بين 3 أضعاف النطاق الكامل أو 120 ميجا باسكال | ضغط الانفجار | ||||
| 5X النطاق الكامل | الاستقرار على المدى الطويل | ||||
| 0.2 % | F.S/Year | مادة الحجاب الحاجز | |||
| 316L | مقاومة العزل | ||||
| ≥200MΩ 100VDC | الاهتزاز | ||||
| لا يوجد تغيير في ظل ظروف 10gRMS، 20 هرتز إلى 2000 هرتز | صدمة | ||||
| 100 جرام، 11 مللي ثانية | وقت الاستجابة | ||||
| ≤1ms | ختم الحلقة O | ||||
| مطاط النتريل أو المطاط الفلوري | وسط التعبئة | ||||
| زيت السيليكون | الوزن | ||||
| ~150 جرام | يتم اختبار المعلمات في ظل الظروف التالية: 1.5mA @25°C | ||||
| بناء الخطوط العريضة | |||||
| البعد | |
| أمثلة الاختيار |
|
| نصائح الطلب |
| 1. انتبه إلى الملاءمة بين حجم النواة وغلاف جهاز الإرسال أثناء التجميع لتحقيق |
2. أثناء تجميع الغلاف، تأكد من أنه محاذيًا رأسيًا وقم بتطبيق ضغط متساوٍ لتجنب التشويش أو إتلاف لوحة التعويض.
3. إذا كان الوسط المقاس غير متوافق مع غشاء النواة ومادة الغلاف (316L)، فيجب تقديم تعليمات خاصة عند تقديم الطلب.
4. تجنب الضغط على غشاء المستشعر باليدين أو الأشياء الحادة لمنع تلف النواة بسبب تشوه الغشاء أو ثقبه.
5. حافظ على منفذ ضغط مقياس الضغط مفتوحًا على الغلاف الجوي وامنعه من دخول الماء أو بخار الماء أو الوسائط المسببة للتآكل إلى غرفة الضغط السلبي النواة.
6. إذا كانت هناك أي تغييرات في أسلاك الدبابيس، فاتبع الملصق الموجود على النواة الفعلية للرجوع إليها.
سؤال وجواب
| س: ما هي الميزات الرئيسية لأجهزة إرسال مستشعرات الضغط الخاصة بك؟ |
-
ج: إنها توفر دقة عالية ومتانة قوية وأداء موثوقًا به. تتوفر أيضًا خيارات التخصيص.
س: هل يمكنك استيعاب مواصفات خاصة؟ -
ج: نعم. يمكن لفريق الهندسة لدينا تطوير منتجات مخصصة لتلبية متطلبات محددة. نحن نقدم خدمات OEM و ODM.
س: ما هي طاقتك الإنتاجية؟ -
ج: يمكن لمرافقنا إنتاج ما يصل إلى 30000 جهاز إرسال مستشعر ضغط شهريًا، مما يضمن قدرتنا على التعامل مع الطلبات ذات الحجم الكبير. نوصي بالاتصال بفريق المبيعات لدينا مسبقًا لتأكيد الجدولة وضمان الإنتاج والتسليم السلس.
س: ما هو وقت التسليم النموذجي؟ -
ج: يتم تسليم النماذج القياسية في غضون 5 إلى 8 أيام عمل. قد تختلف المهل الزمنية للمنتجات المخصصة.
س: كيف يتم تسعير منتجاتك؟ هل تتوفر خصومات؟ -
ج: نحن نقدم أسعارًا تنافسية، مع توفر خصومات لعمليات الشراء بالجملة أو الشراكات طويلة الأجل.
س: ما هي سياسة ضمان المنتج وخدمة ما بعد البيع؟ -
ج: تأتي منتجاتنا مع ضمان لمدة 24 شهرًا من تاريخ الشحن. يستجيب فريق ما بعد البيع لدينا للاستفسارات في غضون 24 ساعة ويمكنه تقديم التوجيه عن بعد عبر اتصال شبكة الكمبيوتر الشخصي حسب الحاجة.
