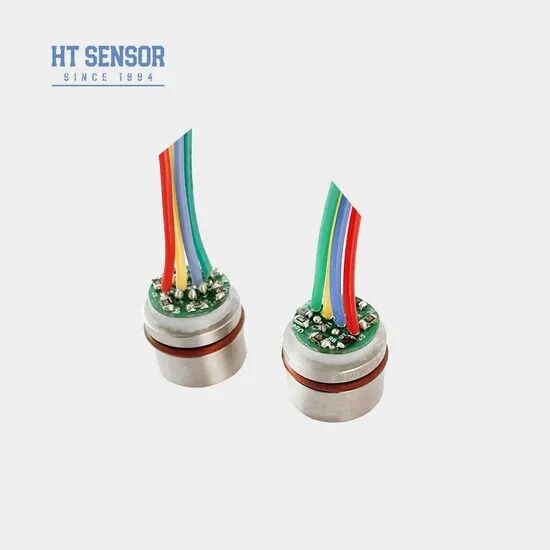

5VDC 10mv/V جهاز استشعار ضغط السيليكون المختلط المركز 15mm جهاز استشعار مصغر جهاز استشعار ضغط السيليكون
Product Details
| رقم الموديل: | HT15V | ل: | جهاز استشعار الضغط السيليكوني المنتشر |
|---|---|---|---|
| نوع إشارة الخرج: | نوع التناظرية | مادة: | الفولاذ المقاوم للصدأ |
| نوع الأسلاك: | أربعة أسلاك | قياس المتوسطة: | الغاز والسائل |
| حسب الطلب: | حسب الطلب | الكلمات الرئيسية: | مستشعر صغير |
| إمداد: | 5-10VDC | الإخراج: | mv سيجال |
| حزمة النقل: | كرتون | مواصفة: | 15 ملم |
| أصل: | الصين | رمز النظام المنسق: | 9026209090 |
| إبراز |
جهاز استشعار ضغط ضيق 5VDC,قلب مستشعر الضغط من السيليكون المنتشر,ناقل ضغط صغير 15 ملم,diffused silicon pressure sensor core,15mm mini pressure transmitter |
||
Product Description

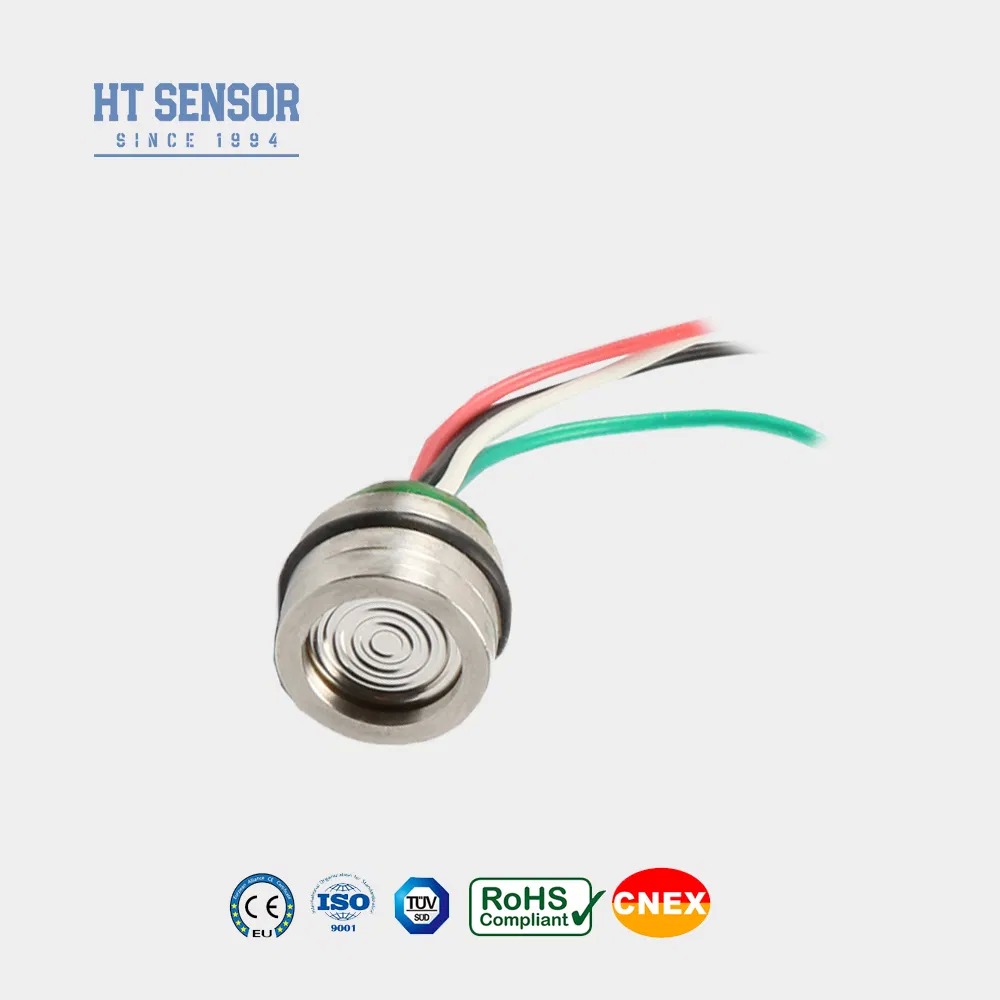

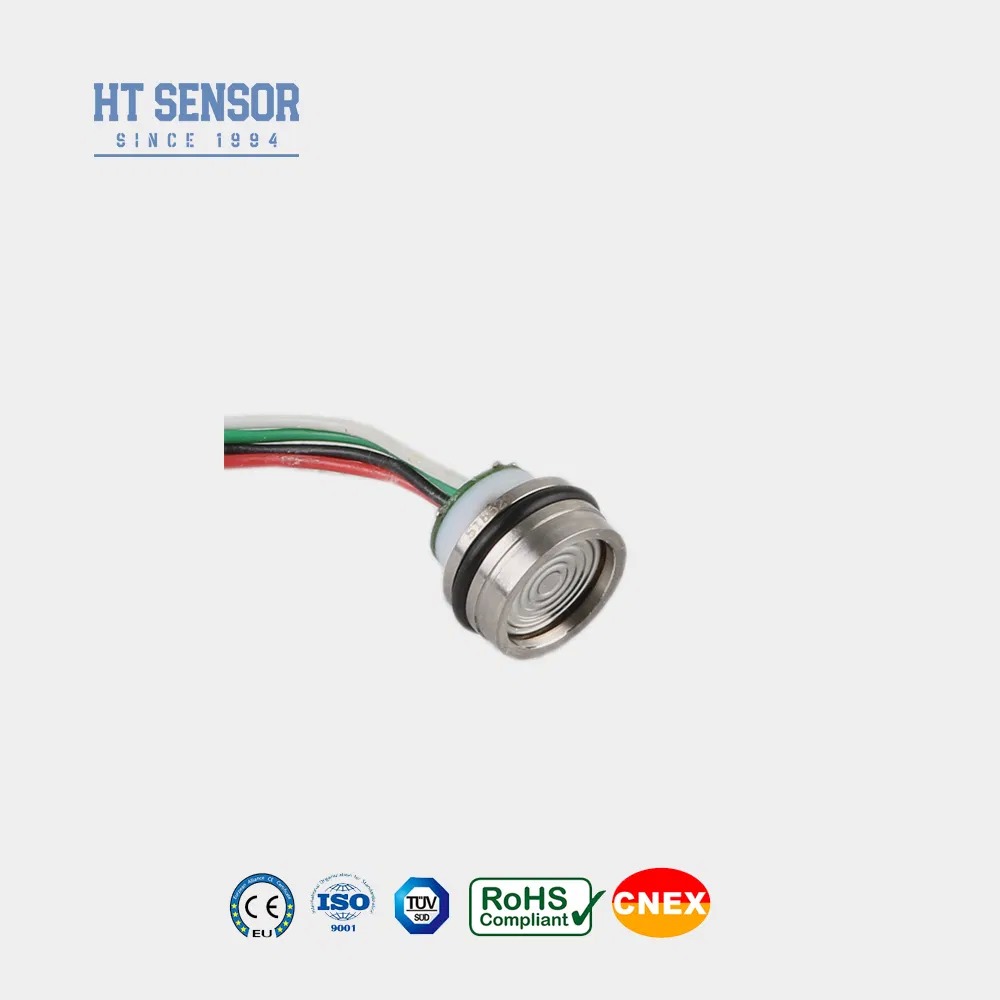

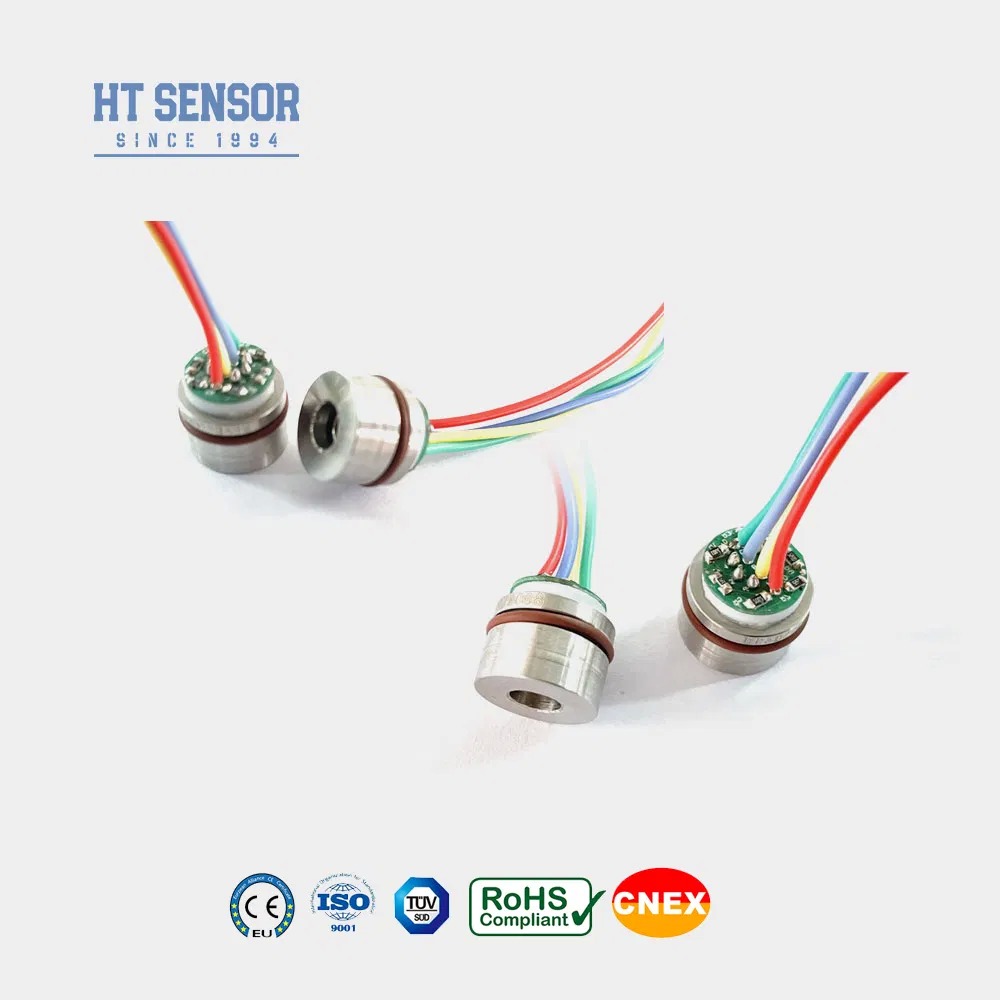

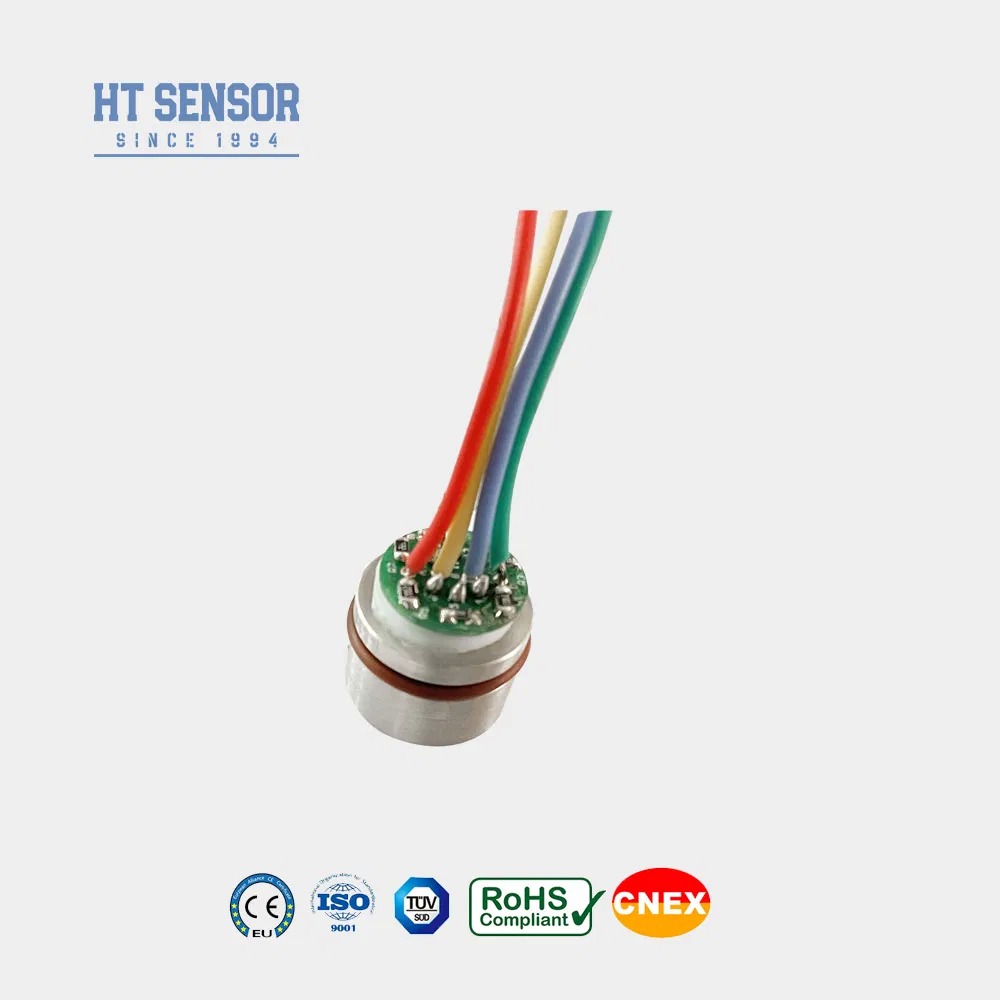

HT15V مستشعر ضغط سيليكون بيزوريستيف
مقدمة:
HT15V هو مستشعر ضغط مقياس إجهاد السيليكون، حيث أن المكون الأساسي له هو عنصر سيليكون منتشر عالي الثبات. يستخدم هذا المستشعر التأثير الكهروإجهادي للسيليكون المنتشر لقياس ضغط السوائل والغازات بدقة. يقوم بتحويل إشارة الضغط إلى إشارة جهد قابلة للقياس. يستخدم هذا المستشعر على نطاق واسع في مجالات مختلفة، مثل ضواغط الهواء وأنظمة التبريد.
ميزات المنتج:
- يستخدم التكنولوجيا المتقدمة ومغلف في 316L من الفولاذ المقاوم للصدأ غلاف
- نطاق قياس واسع 0~350KPa~60MpaS
- موثوقية عالية وثبات ممتاز
- إمداد بجهد ثابت
- مناسب لقياس ضغوط الغازات والسوائل غير المسببة للتآكل المتوافقة مع الفولاذ المقاوم للصدأ 316L.
- تصميمه المدمج يجعله مثاليًا للتطبيقات المقيدة بالمساحة، بينما تدعم موثوقيته مراقبة الضغط والتحكم فيه في أنظمة العمليات.
- يستخدم هذا المنتج أيضًا بشكل شائع لقياس الضغط في أنظمة التبريد وضواغط الهواء.
- مزود الطاقة: ≤10VDC.
- خرج الجهد المشترك: 50% من المدخلات (نموذجي).
- معاوقة الإدخال: 4KΩ~20KΩ.
- معاوقة الإخراج: 2.5KΩ~6KΩ.
- التوصيل الكهربائي: سلك عالي الحرارة بطول 100 مم، كابل شريطي.
| معلمات الأداء: | |||||
|---|---|---|---|---|---|
| نطاق القياس | مقياس (G) | 350KPa,1000KPa,2000Kpa | |||
| مطلق (A) | 350KPaA,700KPaA,1000KPaA,2000KPaA | ||||
| مختوم (S) | 3500KPaS,7MPaS,10MPaS | ||||
| نموذجي | الحد الأقصى | الوحدة | |||
| عدم الخطية | ±0.15 | ±0.3 | %F.S | ||
| إمكانية التكرار | 0.05 | 0.1 | %F.S | ||
| التخلف | 0.05 | 0.1 | %F.S | ||
| إخراج إزاحة الصفر | 0±1 | 0±2 | mV | ||
| خرج النطاق الكامل | 100±1 | 100±2 | mV | ||
| انحراف درجة حرارة إزاحة الصفر | ±0.8 | ±2 | %F.S | ||
| انحراف درجة حرارة النطاق الكامل | ±0.8 | ±2 | %F.S | ||
| درجة حرارة التعويض | 0~70 | ºC | |||
| درجة حرارة التشغيل | -20~80 | ºC | |||
| درجة حرارة التخزين | -40~125 | ºC | |||
| الحمل الزائد المسموح به | خذ القيمة الأصغر بين 3 أضعاف النطاق الكامل أو 80 ميجا باسكال | ||||
| ضغط الانفجار | 5X النطاق الكامل | ||||
| الاستقرار على المدى الطويل | 0.2 % | F.S/Year | |||
| مادة الحجاب الحاجز | 316L | ||||
| مقاومة العزل | ≥200MΩ 100VDC | ||||
| الاهتزاز | لا يوجد تغيير في ظل ظروف 10gRMS، 20 هرتز إلى 2000 هرتز | ||||
| الصدمة | 100 جرام، 11 مللي ثانية | ||||
| ختم الحلقة O | مطاط النتريل أو المطاط الفلوري | ||||
| وسيط التعبئة | زيت السيليكون | ||||
| الوزن | ~20 جرام | ||||
| يتم اختبار المعلمات في ظل الظروف التالية: 10 فولت @25ºC | |||||
| بناء الخطوط العريضة | |
| البعد | |
| التوصيل الكهربائي والتعويض |
|---|
|
| أمثلة الاختيار |
| نصائح الطلب |
- أثناء التثبيت، تأكد من وجود خلوص مناسب بين القلب وغلاف جهاز الإرسال لتلبية متطلبات الإحكام المحددة.
- عند تجميع الغلاف، حافظ على المحاذاة الرأسية وقم بتطبيق الضغط بالتساوي لمنع الربط أو تلف لوحة التعويض.
- تأكد من أن الوسط المقاس متوافق مع الحجاب الحاجز الأساسي ومواد الغلاف (الفولاذ المقاوم للصدأ 316L).
- لا تضغط على غشاء المستشعر باليدين أو الأشياء الحادة، حيث أن التشوه أو الثقب قد يتسبب في تلف داخلي للقلب.
- حافظ على منفذ الضغط الخاص بالقلب ذي الضغط القياسي مفتوحًا على الغلاف الجوي وامنعه من دخول الرطوبة أو البخار أو الوسائط المسببة للتآكل إلى غرفة الضغط السلبي.
- إذا كانت هناك حاجة إلى تعديلات على أسلاك الدبوس، فارجع دائمًا إلى الملصق المرفق بالقلب الفعلي للحصول على التوصيلات الصحيحة.
| سؤال وجواب |
.
.
