مستشعر HT طاقة 10VDC مستشعر ضغط سيليكون HT15V مستشعر مستوى الخلية
Product Details
| رقم الموديل: | HT15V | ل: | جهاز إرسال ضغط السيليكون المنتشر |
|---|---|---|---|
| مادة: | الفولاذ المقاوم للصدأ | نوع الأسلاك: | أربعة أسلاك |
| قياس المتوسطة: | الغاز والسائل | تصنيف IP: | IP65 |
| حسب الطلب: | حسب الطلب | الكلمات الرئيسية: | مستشعر صغير |
| إمداد: | 5-10VDC | سلك: | سلك سيليكون 13 ملم |
| الإخراج: | mv سيجال | حزمة النقل: | كرتون |
| مواصفة: | 15 ملم | علامة تجارية: | (هينغتونغ) |
| أصل: | الصين | رمز النظام المنسق: | 9026209090 |
| إبراز |
مستشعر ضغط سيليكون HT15V,مستشعر مستوى طاقة 10VDC,مستشعر مرسل ضغط HT,10VDC power level sensor,HT pressure transmitter sensor |
||
Product Description

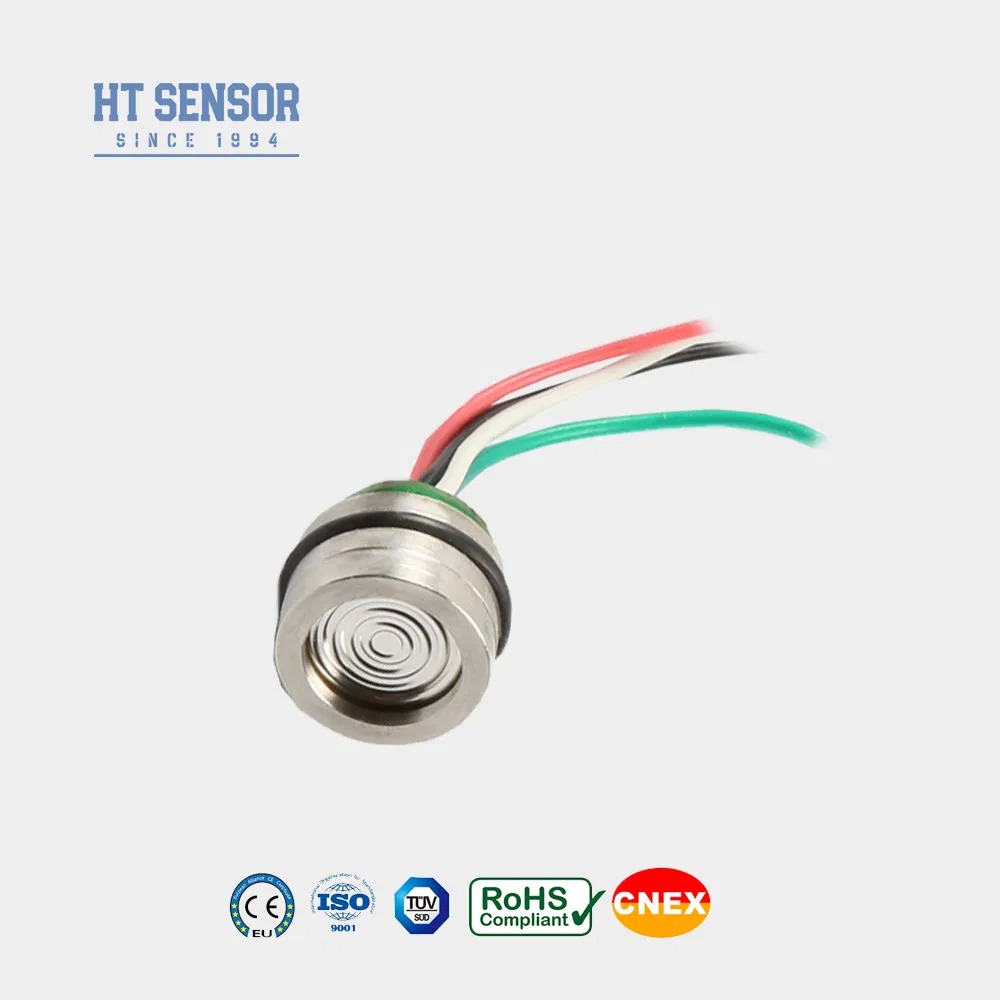

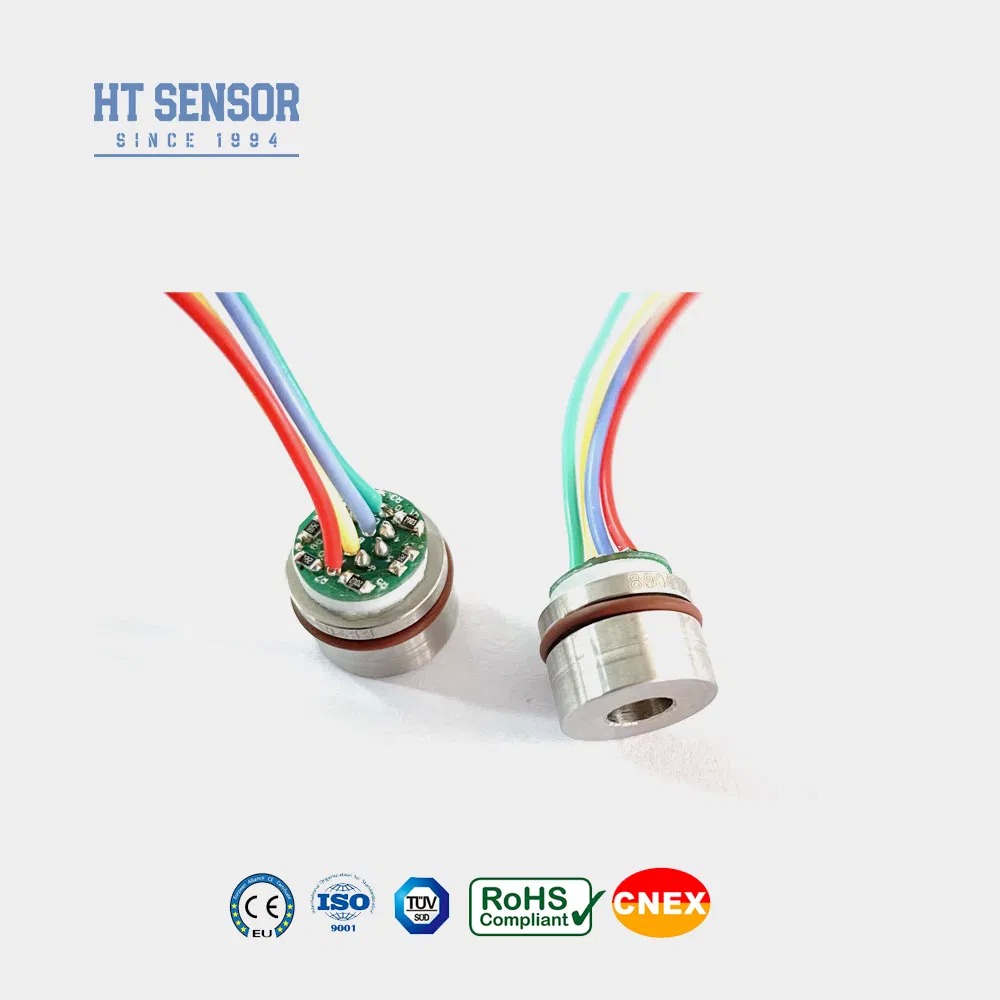

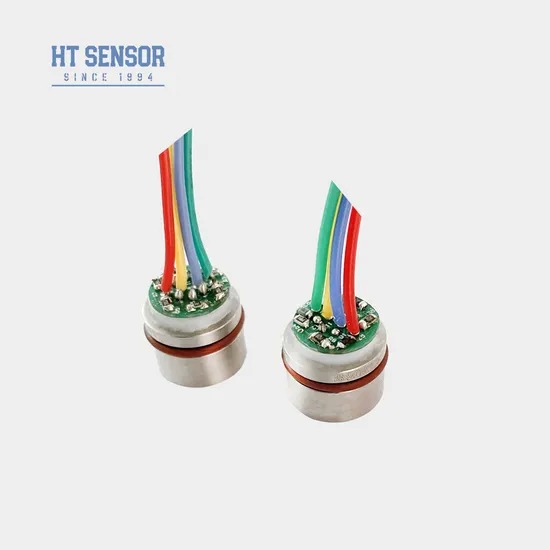

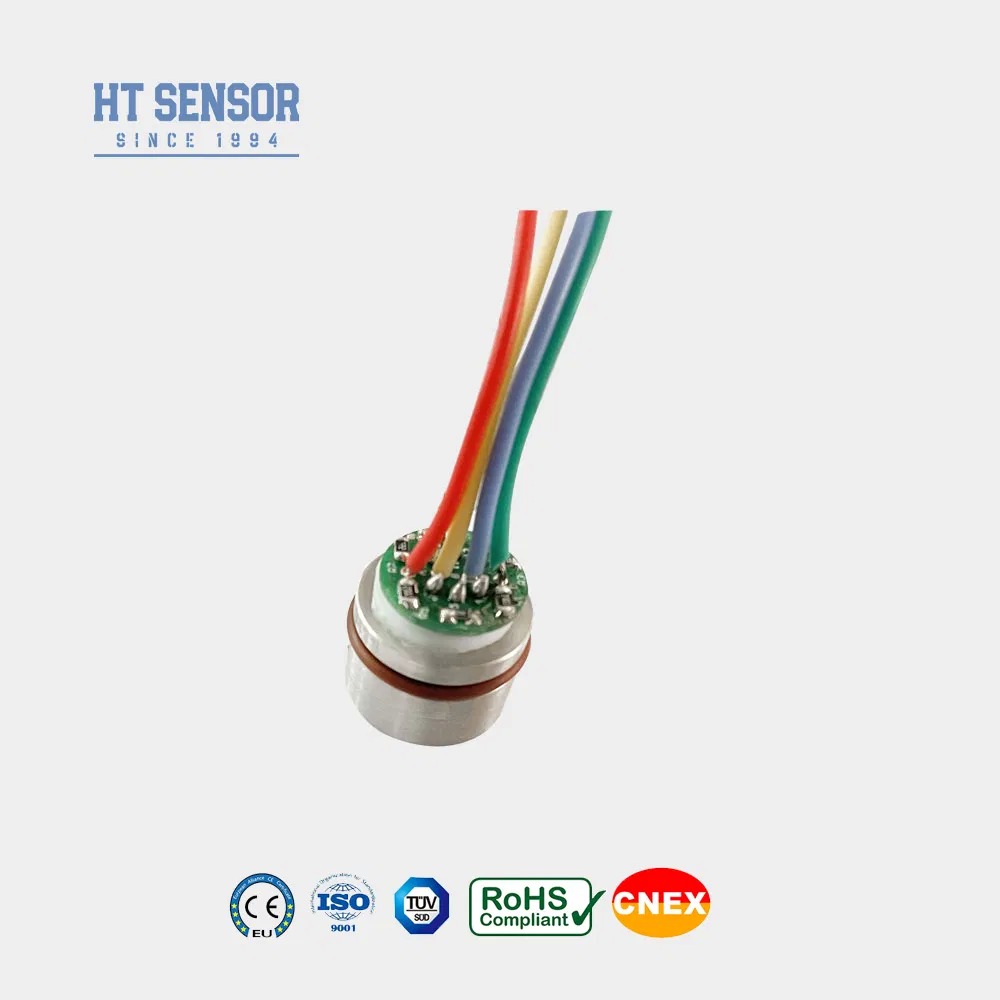

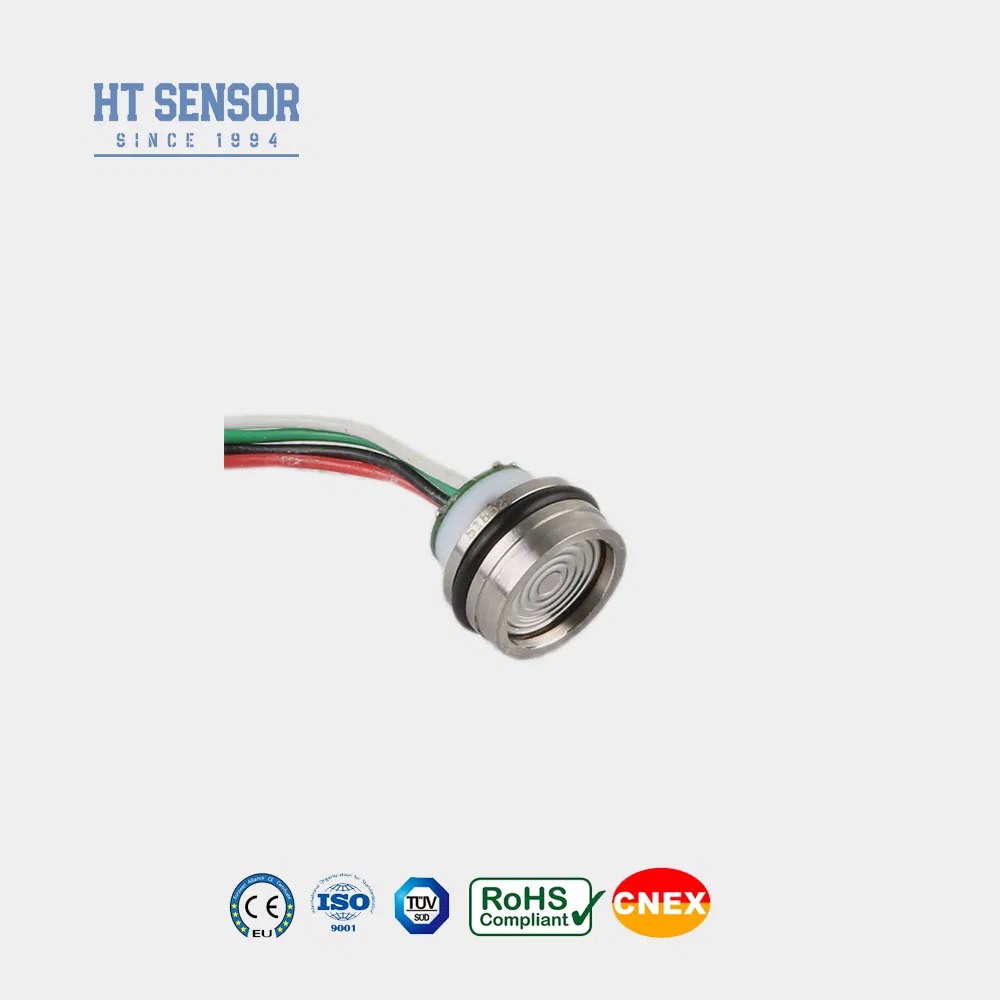

جهاز استشعار الضغط الصلب للسيليكون HT15V
مقدمة:
HT15V هو جهاز استشعار ضغط من السيليكون المقاوم للضغط يحتوي على جوهر عنصر السيليكون المنتشر المستقر للغاية.وهو يستخدم تأثير المقاومة الصلبة للسيليكون المنتشر لقياس دقيق لكل من الضغوط السائلة والغازيةيجد هذا المستشعر استخدامًا واسعًا في تطبيقات مختلفة ، بما في ذلك ضاغط الهواء وأنظمة التبريد.
خصائص المنتج:
- يستخدم التكنولوجيا المتقدمة ويتم تغليفه في 316L الفولاذ المقاوم للصدأالسكن
- نطاق قياس واسع 0 ~ 300KPa ~ 40MpaS
- موثوقية عالية واستقرار ممتاز
- 5-10VDC إمدادات الجهد الثابت 10MV/V الخروج
- مناسبة لقياس ضغط الغازات والسوائل غير السامة مع 316Lالتوافق مع الفولاذ المقاوم للصدأ
- التصميم المدمج، مثالية للتطبيقات مع مساحة محدودة.
- تستخدم في أنظمة التحكم في العملية لمراقبة الضغط والتحكم فيه.
- تستخدم عادة في أنظمة التبريد ومضغوطات الهواء لقياس الضغط.
- إمدادات الطاقة: ≤10VDC
- الجهد الخارجي للوضع المشترك: 50٪ من المدخل (عادة)
- عائق المدخل: 4KΩ ~ 20KΩ
- عائق الخروج:2.5KΩ~6KΩ
- الاتصال الكهربائي: سلك ذو درجة حرارة عالية 100 مم، كابل شريط
| معايير الأداء: | |||||
|---|---|---|---|---|---|
| نطاق القياس | مقاس ((G) | 300كبا، 350كبا، 1000كبا، 2000كبا | |||
| مطلقة ((A)) | 350KPaA، 700KPaA، 1000KPaA، 2000KPaA | ||||
| مختومة | 3500KPaS، 7MPaS، 10MPaS، 20MPa،30MPa | ||||
| النوع | ماكس | الوحدة | |||
| غير خطية | ± 0.15 | ± 0.3 | %F.S | ||
| التكرار | 0.05 | 0.1 | %F.S | ||
| التهاب النفس | 0.05 | 0.1 | %F.S | ||
| الصفر منخفضة الخروج | 0±1 | 0±2 | mV | ||
| الناتج الكامل | 100±1 | 100±2 | mV | ||
| صفر التبديل الحراري | ± 0.8 | ±2 | %F.S | ||
| درجة حرارة كاملة | ± 0.8 | ±2 | %F.S | ||
| معالجة مؤقتة | 0~70 | oC | |||
| درجة حرارة العمل | -20~80 | oC | |||
| درجة حرارة التخزين | -40~125 | oC | |||
| الحمل الزائد المسموح به | خذ القيمة الأصغر بين 3 أضعاف المقياس الكامل أو 80MPa | ||||
| ضغط الانفجار | 5 أضعاف المقياس الكامل | ||||
| الاستقرار على المدى الطويل | 0.2 ٪ | الميزانية/سنة | |||
| مادة الحجاب الحاجز | 316L | ||||
| مقاومة العزل | ≥200MΩ 100VDC | ||||
| الاهتزاز | لا يوجد تغيير في ظل ظروف 10gRMS، 20Hz إلى 2000Hz | ||||
| الصدمة | 100 غرام، 11 ثانية | ||||
| ختم الحلقة O | مطاط النتريل أو مطاط الفلور | ||||
| الامتلاء المتوسط | زيت السيليكون | ||||
| الوزن | ~ 20 غرام | ||||
| يتم اختبار المعلمات في الظروف التالية: 10V @ 25oC | |||||
| المخطط البناء | |
| البعد | |
| الاتصال الكهربائي والتعويض |
|
| أمثلة اختيار |
| نصائح الطلب |
- أثناء التثبيت، تأكد من وجود فجوة مناسبة بين النواة وغطاء جهاز الإرسال لتلبية متطلبات الصمود المحددة.
- عند تجميع الغطاء ، حافظ على التنسيق الرأسي وتطبيق الضغط بالتساوي لمنع الارتباط أو تلف لوحة التعويض.
- تأكد من أن الوسيط المقاس متوافق مع الحجاب الأساسي ومادة السقف (316L الفولاذ المقاوم للصدأ).
- لا تضغط على الحجاب الحاجز للمستشعر بأيديك أو بأشياء حادة ، لأن التشوه أو الثقب قد يسبب تلفًا داخليًا للقلب.
- ابق باب الضغط في قلب مقياس الضغط مفتوحًا للجو ومنع الرطوبة أو البخار أو الوسائط المآكلة من دخول غرفة الضغط السلبي.
- إذا كانت هناك حاجة إلى تعديلات على أسلاك الدبوس ، فقم دائمًا بمراجعة الملصق المرفق على النواة الفعلية للحصول على الاتصالات الصحيحة.
| أسئلة وأجوبة |
.
.
