مستشعر ضغط صغير صغير من الفولاذ المقاوم للصدأ مستشعر ضغط عالية الدقة
Product Details
| رقم الموديل: | HT15V | ل: | جهاز إرسال ضغط السيليكون المنتشر |
|---|---|---|---|
| مادة: | الفولاذ المقاوم للصدأ | نوع الأسلاك: | أربعة أسلاك |
| قياس المتوسطة: | الغاز والسائل | حسب الطلب: | حسب الطلب |
| إمداد: | 5-10VDC | سلك: | سلك سيليكون 13 ملم |
| الإخراج: | mv سيجال | حزمة النقل: | كرتون |
| ديا: | 15 ملم | علامة تجارية: | (هينغتونغ) |
| أصل: | الصين | رمز النظام المنسق: | 9026209090 |
| إبراز |
جهاز استشعار الضغط من الفولاذ المقاوم للصدأ,خلية تحميل عالية الدقة,محول الضغط الدقيق,high accuracy load cell,micro pressure transducer |
||
Product Description

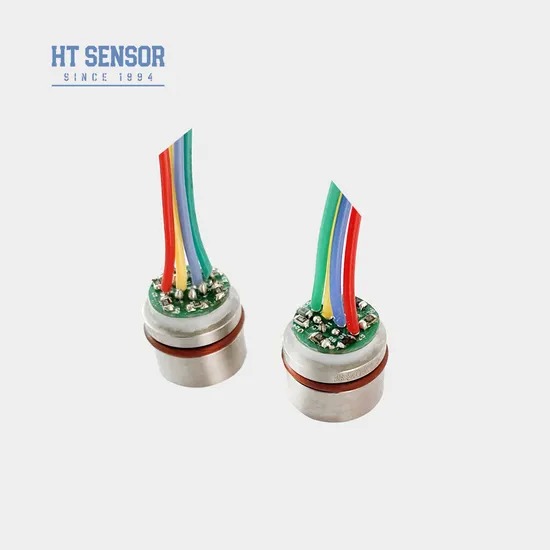

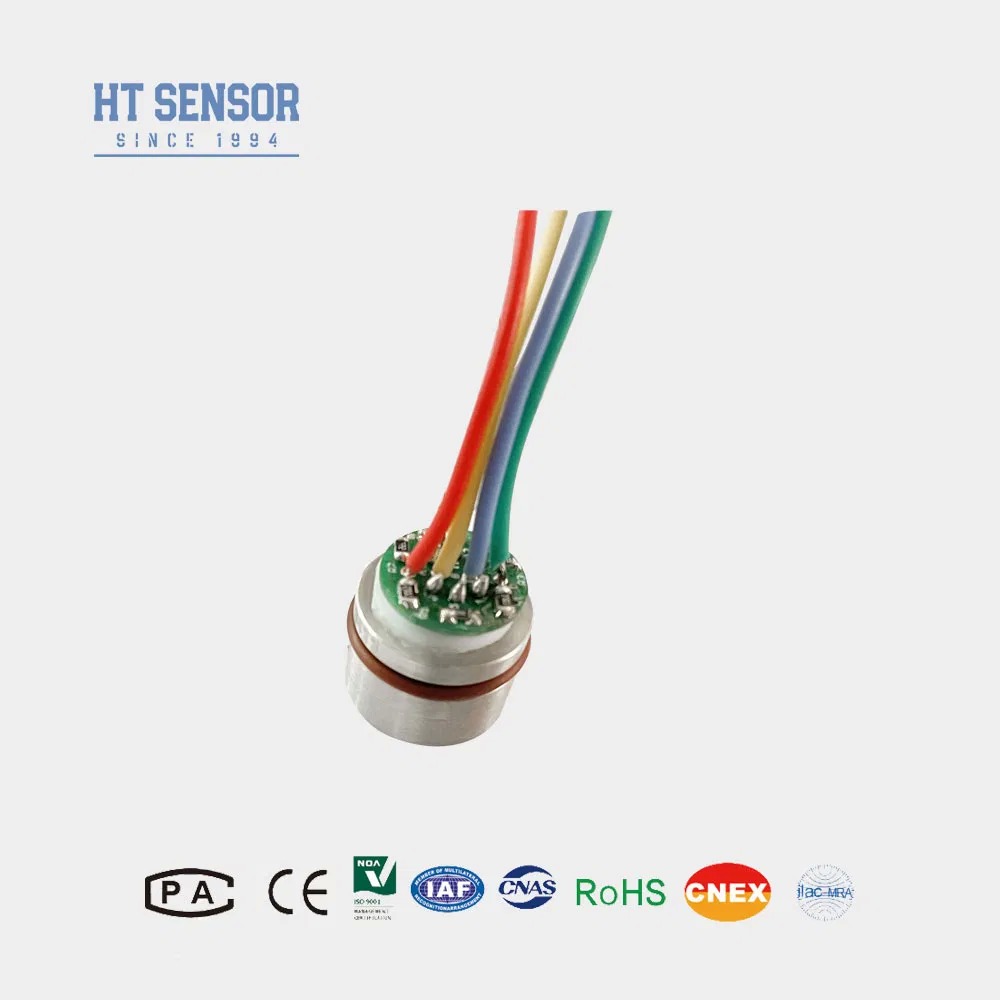

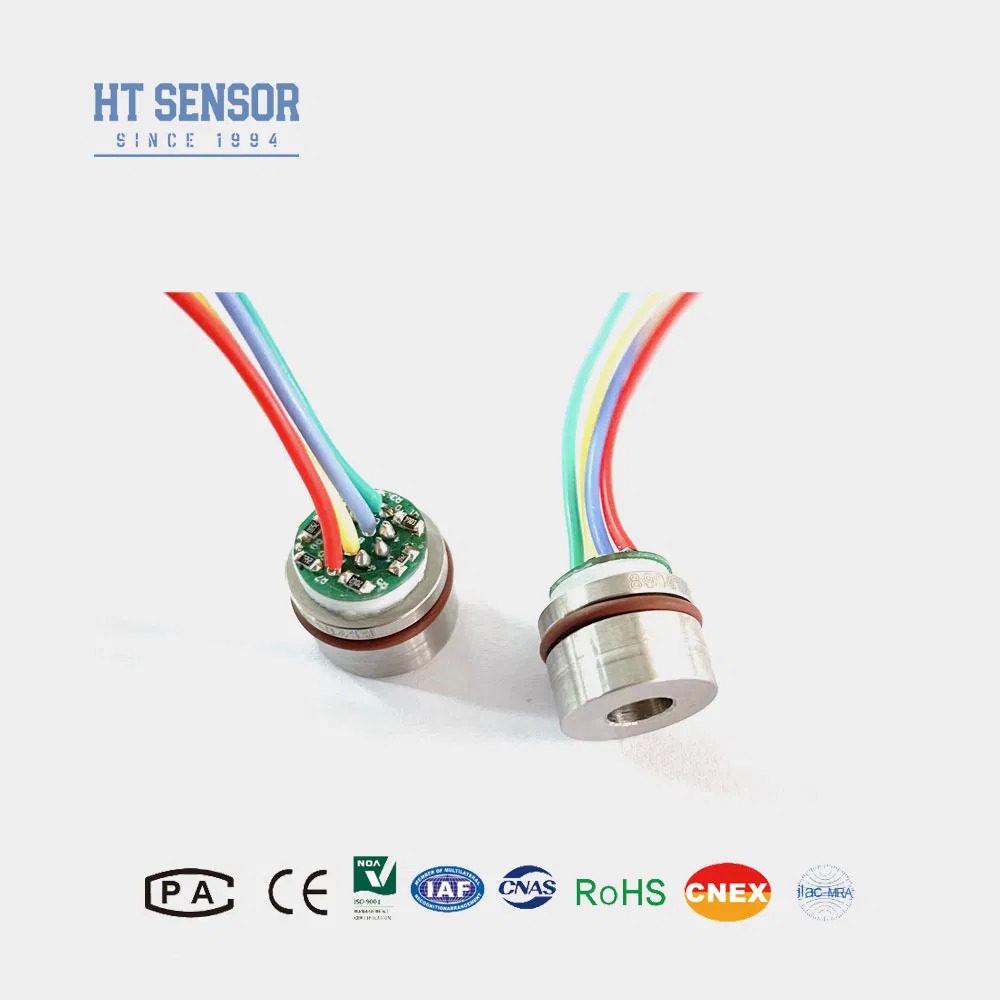

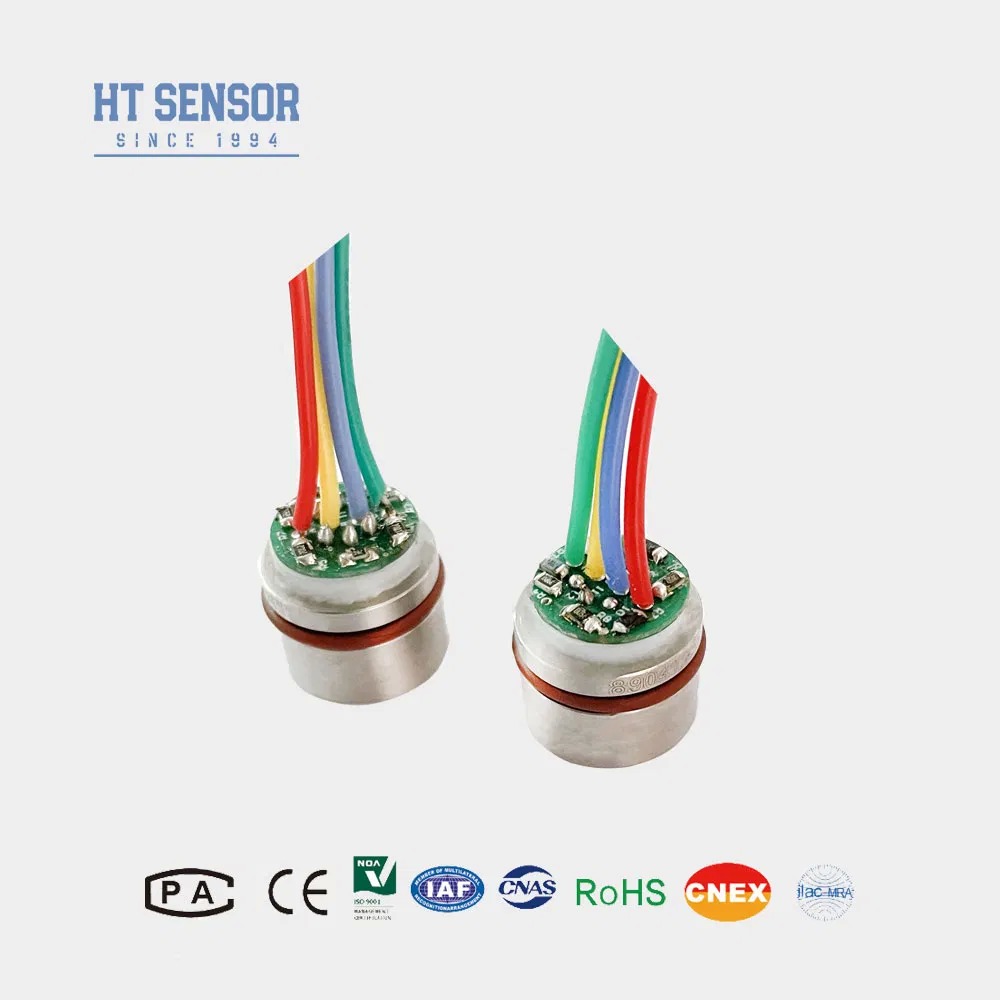

جهاز استشعار الضغط الصلب للسيليكون HT15V
مقدمة:
HT15V هو جهاز استشعار ضغط من السيليكون المقاوم للضغط يحتوي على جوهر عنصر السيليكون المنتشر المستقر للغاية.وهو يستخدم تأثير المقاومة الصلبة للسيليكون المنتشر لقياس دقيق لكل من الضغوط السائلة والغازيةيجد هذا المستشعر استخدامًا واسعًا في تطبيقات مختلفة ، بما في ذلك ضاغط الهواء وأنظمة التبريد.
خصائص المنتج:
- يستخدم التكنولوجيا المتقدمة ويتم تغليفه في 316L الفولاذ المقاوم للصدأالسكن
- نطاق قياس واسع 0 ~ 350KPa ~ 60MpaS
- موثوقية عالية واستقرار ممتاز
- إمدادات الجهد الثابت
- مناسبة لقياس ضغط الغازات والسوائل غير السامة مع 316Lالتوافق مع الفولاذ المقاوم للصدأ
- التصميم المدمج، مثالية للتطبيقات مع مساحة محدودة
- تستخدم في أنظمة التحكم في العملية لمراقبة الضغط والتحكم فيه
- تستخدم عادة في أنظمة التبريد ومضغوطات الهواء لقياس الضغط
- إمدادات الطاقة: ≤10VDC
- الجهد الخارجي للوضع المشترك: 50٪ من المدخل (عادة)
- عائق المدخل: 4KΩ ~ 20KΩ
- عائق الخروج:2.5KΩ~6KΩ
- الاتصال الكهربائي: سلك ذو درجة حرارة عالية 100 مم، كابل شريط
| معايير الأداء: | |||||
|---|---|---|---|---|---|
| نطاق القياس | مقاس ((G) | 350KPa، 1000KPa، 2000Kpa | |||
| مطلقة ((A)) | 350KPaA، 700KPaA، 1000KPaA، 2000KPaA | ||||
| مختومة |
3500KPaS، 7MPaS، 10MPaS، 20MPa |
||||
| النوع | ماكس | الوحدة | |||
| غير خطية | ± 0.15 | ± 0.3 | %F.S | ||
| التكرار | 0.05 | 0.1 | %F.S | ||
| التهاب النفس | 0.05 | 0.1 | %F.S | ||
| الصفر منخفضة الخروج | 0±1 | 0±2 | mV | ||
| الناتج الكامل | 100±1 | 100±2 | mV | ||
| صفر التبديل الحراري | ± 0.8 | ±2 | %F.S | ||
| درجة حرارة كاملة | ± 0.8 | ±2 | %F.S | ||
| معالجة مؤقتة | 0~70 | oC | |||
| درجة حرارة العمل | -20~80 | oC | |||
| درجة حرارة التخزين | -40~125 | oC | |||
| الحمل الزائد المسموح به | خذ القيمة الأصغر بين 3 أضعاف المقياس الكامل أو 80MPa | ||||
| ضغط الانفجار | 5 أضعاف المقياس الكامل | ||||
| الاستقرار على المدى الطويل | 0.2 ٪ | الميزانية/سنة | |||
| مادة الحجاب الحاجز | 316L | ||||
| مقاومة العزل | ≥200MΩ 100VDC | ||||
| الاهتزاز | لا يوجد تغيير في ظل ظروف 10gRMS، 20Hz إلى 2000Hz | ||||
| الصدمة | 100 غرام، 11 ثانية | ||||
| ختم الحلقة O | مطاط النتريل أو مطاط الفلور | ||||
| الامتلاء المتوسط | زيت السيليكون | ||||
| الوزن | ~ 20 غرام | ||||
| يتم اختبار المعلمات في الظروف التالية: 10V @ 25oC | |||||
| المخطط البناء | |
| البعد | |
| الاتصال الكهربائي والتعويض |
|
| أمثلة اختيار |
| نصائح الطلب |
الهواء المطلوب ضيق
2أثناء تجميع السطح، تأكد من أن يكون مستويًا عموديًا وتطبيق ضغط متساوي لتجنب التشنج أو تلف لوحة التعويض.
3إذا كانت الوسيلة المقاسة غير متوافقة مع الحجاب الأساسي ومواد السقف (316L) ، يجب تقديم تعليمات خاصة عند وضع الطلب.
4تجنب الضغط على الحجاب الحاجز بالأيدي أو بالأشياء الحادة لمنع تلف النواة بسبب تشوه الحجاب الحاجز أو ثقب.
5. ابقي منفذ الضغط في قلب مقياس الضغط مفتوحًا للجو ومنع دخول الماء أو بخار الماء أو الوسائط المآكلة إلى غرفة الضغط السلبي في القلب.
6إذا كان هناك أي تغييرات على خطوط الدبوس، اتبع الملصق على النواة الفعلية للإشارة.
| أسئلة وأجوبة |
1السؤال: ما هي الميزات الرئيسية لجهاز الإرسال؟
ج: تتميز أجهزة إرسالنا بدقة عالية، ومتانة طويلة الأجل، وأداء موثوق به. تتوفر خيارات تخصيص لتلبية متطلبات التطبيق المحددة.
2س: هل يمكنني طلب مواصفات خاصة؟
ج: نعم، نحن ندعم كل من خدمات OEM و ODM. يمكن لفريق الهندسة لدينا تخصيص الحلول على أساس الاحتياجات التقنية والتشغيلية الخاصة بك.
3س: ما هي قدرة الإنتاج الشهرية الخاصة بك؟
الجواب: لدينا القدرة على إنتاج ما يصل إلى 30,000 وحدة شهرياً، مما يمكّننا من دعم الطلبات الكبيرةنوصي بالتنسيق مع فريق المبيعات لدينا مقدماً.
4س: ما هو الوقت المعتاد للتسليم؟
ج: يتم تسليم النماذج القياسية عادةً في غضون 5~8 أيام عمل. قد تختلف أوقات التوصيل للمنتجات المخصصة اعتمادًا على المواصفات.
5س: ما هو هيكل الأسعار الخاص بك؟ هل هناك خصومات حجم متاحة؟
ج: نحن نقدم أسعار تنافسية مع خصومات جذابة للشراء بكميات كبيرة واتفاقيات شراكة طويلة الأجل.
6س: ما هي سياسات الضمان والدعم بعد البيع؟
ج: جميع المنتجات تأتي مع ضمان لمدة 24 شهرا من تاريخ الشحن.فريقنا بعد البيع يضمن استجابة في غضون 24 ساعة ويوفر المساعدة عن بعد عن طريق الاتصال القائم على الكمبيوتر عند الحاجة.
