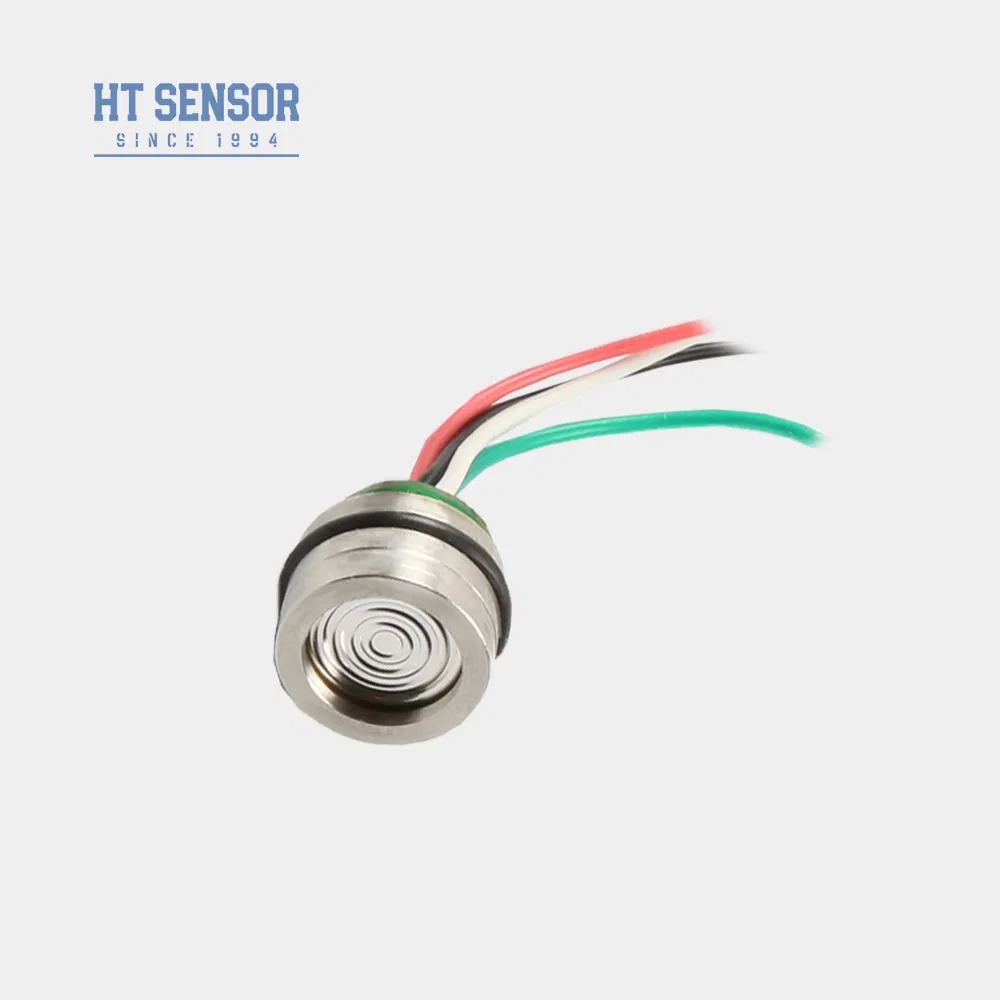

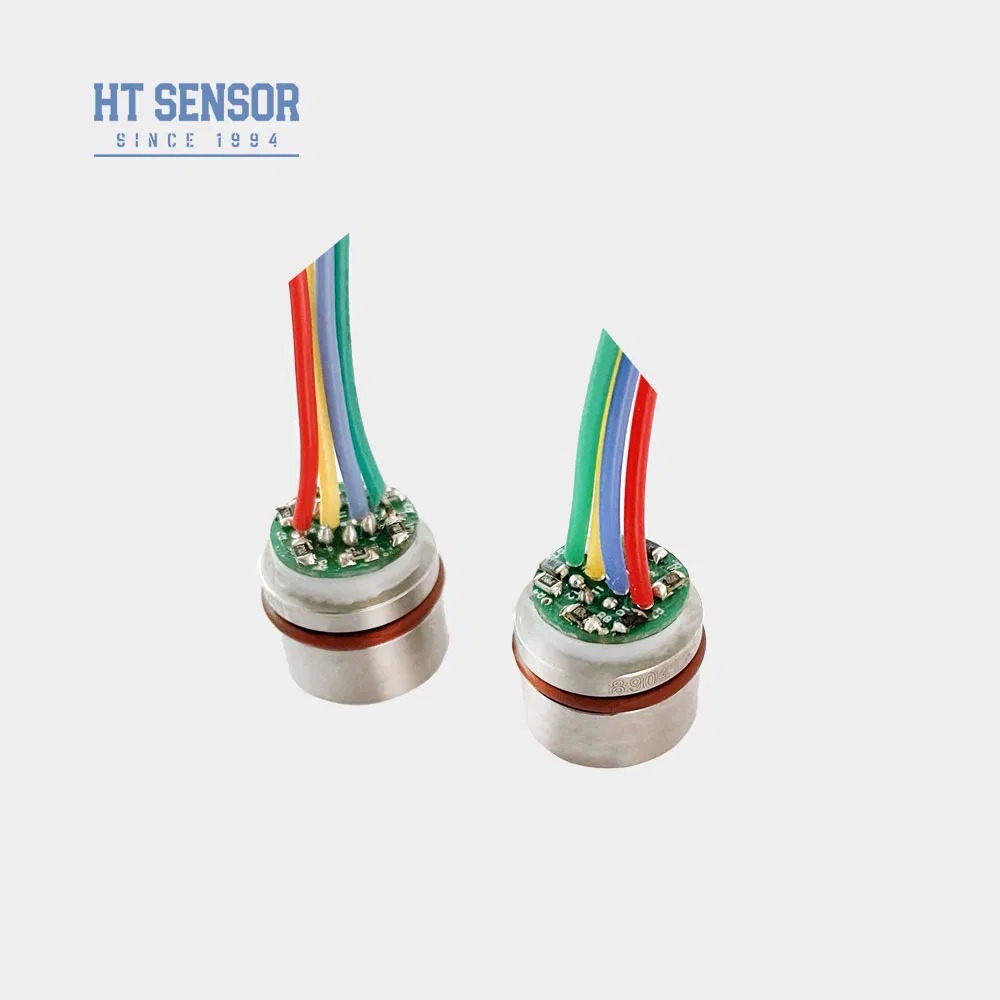

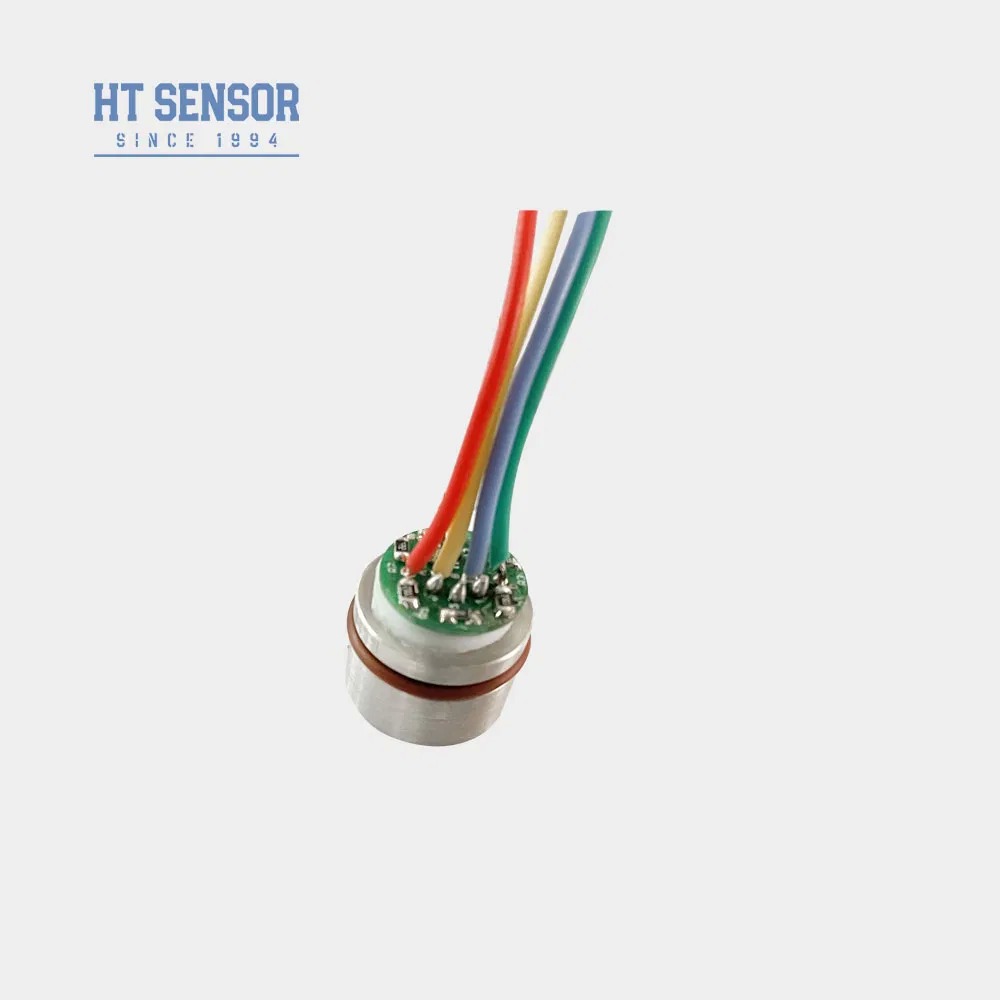

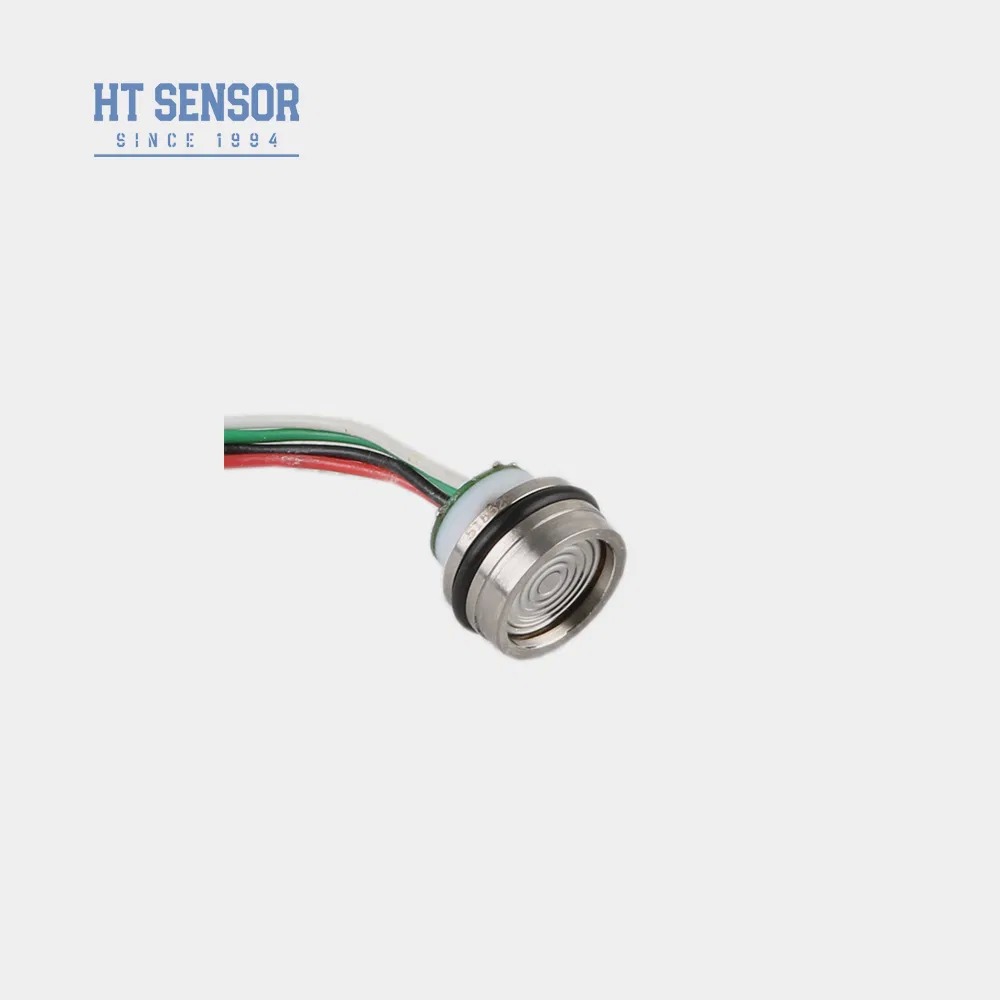

مستشعر ضغط مع طبقة عزل مملوءة بالزيت معوضة بالحرارة - مستشعر مستوى 15 مم - مستشعر ضغط سيليكون
Product Details
| رقم الموديل: | HT15V | ل: | جهاز إرسال ضغط السيليكون المنتشر |
|---|---|---|---|
| نوع إشارة الخرج: | التناظرية نوع mv سيجال | مادة: | الفولاذ المقاوم للصدأ |
| نوع الأسلاك: | أربعة أسلاك | قياس المتوسطة: | الغاز والسائل |
| حسب الطلب: | حسب الطلب | إمداد: | 5-10VDC |
| سلك: | سلك سيليكون 13 ملم | حزمة النقل: | كرتون |
| مواصفة: | 15 ملم | علامة تجارية: | (هينغتونغ) |
| أصل: | الصين | رمز النظام المنسق: | 9026209090 |
| إبراز |
جهاز استشعار الضغط المكافئ للحرارة,مستشعر بغشاء عزل مملوء بالزيت,مرسل ضغط مستوى 15 مم,oil-filled isolation film sensor,15mm level pressure transmitter |
||
Product Description
مقدمة:
HT15V هو مستشعر ضغط سيليكون كهروإجهادي يتميز بنواة عنصر سيليكون منتشر عالي الاستقرار. يستخدم التأثير الكهروإجهادي للسيليكون المنتشر لقياس دقيق لضغوط السوائل والغازات. يجد هذا المستشعر استخدامًا واسعًا في تطبيقات مختلفة، بما في ذلك ضواغط الهواء وأنظمة التبريد .
ميزات المنتجمزود الطاقة: ≤10VDC.
- يستخدم تقنية متقدمة ومغلف في هيكل من الفولاذ المقاوم للصدأ 316Lسكن.
- نطاق قياس واسع 0 ~ 300KPa ~ 30MpaS.
- موثوقية عالية واستقرار ممتاز .
- إمداد جهد ثابت.
- مناسب لقياس ضغط الغاز والسائل غير المسببة للتآكل مع توافق الفولاذ المقاوم للصدأ 316L.تصميم مدمج، مثالي للتطبيقات ذات المساحة المحدودة.
- ±0.8
- يستخدم بشكل شائع في أنظمة التبريد وضواغط الهواء لقياس الضغط.
- الأداء الكهربائي
- جهد الخرج المشترك: 50٪ من المدخل (نموذجي).
- مقاومة الدخل: 4KΩ ~ 20KΩ.
- مقاومة الخرج: 2.5KΩ ~ 6KΩ.
- التوصيل الكهربائي: سلك عالي الحرارة 100 مم، كابل شريطي.
- معلمات الأداء:
| نطاق القياس | |||||
|---|---|---|---|---|---|
| مقياس (G) | 350KPa، 1000KPa، 2000Kpa | مطلق (A) | |||
| 350KPaA، 700KPaA، 1000KPaA، 2000KPaA | مختوم (S) | ||||
| 3500KPaS، 7MPaS، 10MPaS | نموذج | ||||
| الحد الأقصى | وحدة | لا خطية | |||
| ±0.8 | ±0.3 | %F.S | درجة الحرارة المعوضة. | ||
| 0.05 | 0.1 | %F.S | درجة الحرارة المعوضة. | ||
| 0.05 | 0.1 | %F.S | درجة الحرارة المعوضة. | ||
| ±0.8 | 0±2 | mV | انحراف درجة حرارة إزاحة الصفر | ||
| ±0.8 | 100±2 | mV | انحراف درجة حرارة إزاحة الصفر | ||
| ±0.8 | ±2 | %F.S | درجة الحرارة المعوضة. | ||
| ±0.8 | ±2 | %F.S | درجة الحرارة المعوضة. | ||
| 0~70 | ºC | الحمل الزائد المسموح به | |||
| -20~80 | ºC | الحمل الزائد المسموح به | |||
| -40~125 | ºC | الحمل الزائد المسموح به | |||
| خذ القيمة الأصغر بين 3 أضعاف المقياس الكامل أو 80MPa | ضغط الانهيار | ||||
| 5X المقياس الكامل | الاستقرار طويل الأمد | ||||
| 0.2 % | F.S/Year | مادة الحجاب الحاجز | |||
| 316L | مقاومة العزل | ||||
| ≥200MΩ 100VDC | اهتزاز | ||||
| لا تغيير تحت ظروف 10gRMS، 20Hz إلى 2000Hz | صدمة | ||||
| 100g، 11ms | وقت الاستجابة | ||||
| ≤1ms | مانع تسرب O-ring | ||||
| مطاط النتريل أو مطاط الفلور | وسط التعبئة | ||||
| زيت السيليكون | الوزن | ||||
| ~20g | يتم اختبار المعلمات تحت الظروف التالية: 10V @25ºC | ||||
| بناء المخطط | |||||
| البعد | |
| التوصيل الكهربائي والتعويض | |
| أمثلة الاختيار |
|
| نصائح الطلب |
| 1. تأكد من وجود خلوص مناسب بين النواة وغلاف المرسل أثناء التجميع لتلبية متطلبات إحكام الهواء المحددة. |
2. عند تجميع الغلاف، حافظ على المحاذاة الرأسية وطبق ضغطًا موحدًا لمنع الالتصاق أو تلف لوحة التعويض.
3. إذا كان الوسط المقاس غير متوافق مع غشاء النواة أو مادة الغلاف (316L)، يرجى تقديم ملاحظات محددة عند الطلب.
4. لا تضغط على غشاء المستشعر بيديك أو بأشياء حادة، حيث قد يتسبب التشوه أو الثقب في تلف داخلي للنواة.
5. حافظ على تهوية نواة الضغط المقياسي إلى الغلاف الجوي وامنع الرطوبة أو البخار أو المواد المسببة للتآكل من دخول غرفة الضغط السلبي.
6. إذا تم تعديل توصيلات الأسلاك، ارجع دائمًا إلى الملصق المرفق بالنواة الفعلية للتوصيلات الصحيحة.
سؤال وجواب
| 1. س: ما هي الميزات الرئيسية لأجهزة إرسال مستشعرات الضغط الخاصة بك؟ |
ج: تتميز أجهزة الإرسال الخاصة بنا بالدقة العالية والمتانة طويلة الأمد والأداء الموثوق. تتوفر خيارات التخصيص لتلبية متطلبات التطبيق المحددة.
2. س: هل يمكنني طلب مواصفات خاصة؟
ج: نعم، نحن ندعم خدمات OEM و ODM. يمكن لفريق الهندسة لدينا تخصيص الحلول بناءً على احتياجاتك الفنية والتشغيلية.
3. س: ما هي طاقتك الإنتاجية الشهرية؟
ج: لدينا القدرة على إنتاج ما يصل إلى 30,000 وحدة شهريًا، مما يمكننا من دعم الطلبات الكبيرة. لضمان أفضل جدولة، نوصي بالتنسيق مع فريق المبيعات لدينا مسبقًا.
4. س: ما هو وقت التسليم النموذجي؟
ج: يتم تسليم الموديلات القياسية عادةً في غضون 5-8 أيام عمل. قد تختلف أوقات التسليم للمنتجات المخصصة حسب المواصفات.
5. س: ما هو هيكل التسعير الخاص بك؟ هل تتوفر خصومات على الكميات؟
ج: نقدم أسعارًا تنافسية مع خصومات جذابة للمشتريات بالجملة واتفاقيات الشراكة طويلة الأجل.
6. س: ما هي سياسات الضمان والدعم بعد البيع الخاصة بك؟
ج: تأتي جميع المنتجات مع ضمان لمدة 24 شهرًا من تاريخ الشحن. يضمن فريق ما بعد البيع لدينا استجابة في غضون 24 ساعة ويوفر المساعدة عن بُعد عبر الاتصال المستند إلى الكمبيوتر الشخصي عند الحاجة.
