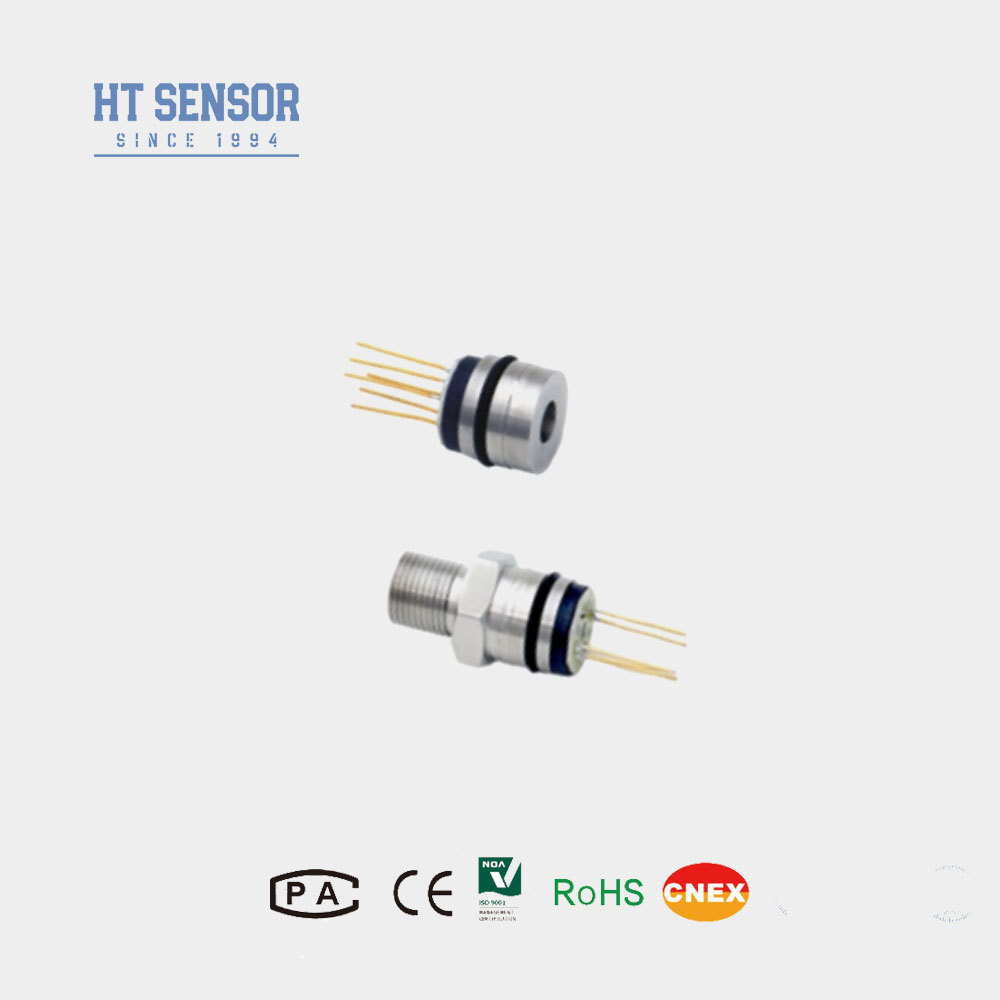

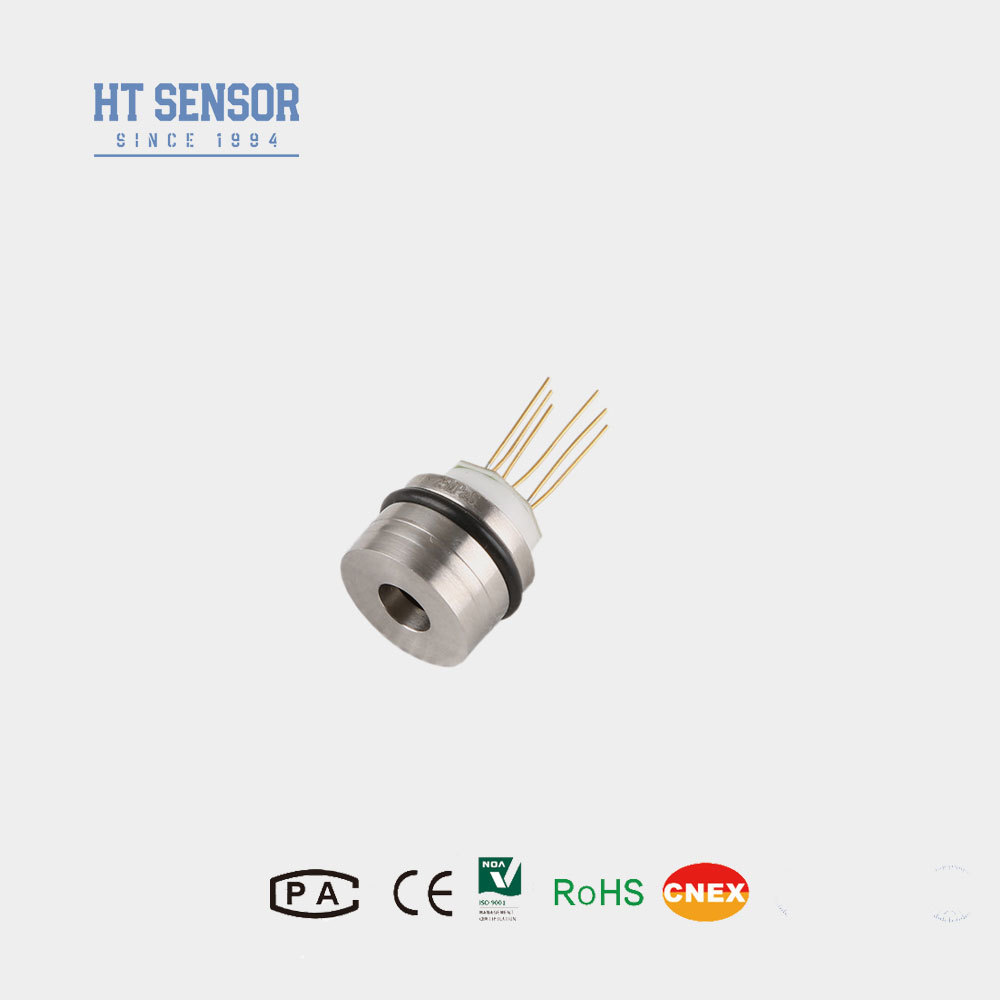

مستشعر ضغط سيليكون HT15V بقوة 10VDC لمستشعر المستوى HT Sensor 10VDC، نواة مستشعر ضغط 15 مم
Product Details
| رقم الموديل: | HT15V | يتراوح: | 0-300 كيلو باسكال ~ 20 ميجا باسكال |
|---|---|---|---|
| مادة: | الفولاذ المقاوم للصدأ | نوع الأسلاك: | أربعة أسلاك |
| قياس المتوسطة: | الغاز والسائل | حسب الطلب: | حسب الطلب |
| الكلمات الرئيسية: | مستشعر صغير | إمداد: | 5-10VDC |
| سلك: | سلك سيليكون 13 ملم | حزمة النقل: | كرتون |
| مواصفة: | 15 ملم | علامة تجارية: | (هينغتونغ) |
| أصل: | الصين | رمز النظام المنسق: | 9026209090 |
| إبراز |
مستشعر جهاز نقل الضغط الصناعي,جهاز استشعار ضغط عالي الدقة,ناقل الضغط الضماني,high accuracy pressure sensor,warranty pressure transmitter |
||
Product Description
مستشعر ضغط HT 10VDC طاقة HT15V مستشعر ضغط سيليكون مستشعر مستوى خلية مستشعر ضغط 15 مم نواة مستشعر ضغط
مقدمة:
HT15V هو مستشعر ضغط سيليكون كهروإجهادي يتميز بنواة عنصر سيليكون منتشرة عالية الاستقرار. يستخدم التأثير الكهروإجهادي للسيليكون المنتشر لقياس دقيق لضغوط السوائل والغازات. يجد هذا المستشعر استخدامًا واسعًا في تطبيقات مختلفة، بما في ذلك ضواغط الهواء وأنظمة التبريد .
ميزات المنتججهد الخرج المشترك: 50٪ من المدخل (نموذجي)
- يستخدم تقنية متقدمة ومغلف في هيكل من الفولاذ المقاوم للصدأ 316Lنطاق قياس واسع 0 ~ 350KPa ~ 60MpaS
- موثوقية عالية واستقرار ممتاز
- ±2
- التطبيقات
- تصميم مدمج، مثالي للتطبيقات ذات المساحة المحدودة
- يستخدم في أنظمة التحكم في العمليات لمراقبة الضغط والتحكم فيه±2
- يستخدم بشكل شائع في أنظمة التبريد وضواغط الهواء لقياس الضغطالأداء الكهربائي
- :
- مقاومة الدخل: 4KΩ ~ 20KΩ
- مقاومة الخرج: 2.5KΩ ~ 6KΩ
- التوصيل الكهربائي: سلك عالي الحرارة 100 مم، كابل شريطي
- معلمات الأداء:
- نطاق القياس
| مقياس (G) | |||||
| 350KPa، 1000KPa، 2000Kpa | مطلق (A) | 350KPaA، 700KPaA، 1000KPaA، 2000KPaA | |||
| مختوم (S) | 3500KPaS، 7MPaS، 10MPaS | ||||
| ، 20MPaS | نموذجيالحد الأقصى | ||||
| وحدة | لا خطية | ||||
| ±0.15±2 | %F.S | قابلية التكرار | 0~70 | ||
| 0.1 | %F.S | خرج إزاحة الصفر | 0~70 | ||
| 0.050.1 | %F.S | خرج إزاحة الصفر | 0~70 | ||
| 0±1±2 | mV | خرج المقياس الكامل | |||
| 100±1±2 | mV | انحراف درجة حرارة إزاحة الصفر | |||
| ±0.8±2 | %F.S | درجة حرارة معوضة. | 0~70 | ||
| ±2 | %F.S | درجة حرارة معوضة. | 0~70 | ||
| ºC | درجة حرارة التشغيل | خذ القيمة الأصغر بين 3 أضعاف المقياس الكامل أو 80MPa | |||
| ºC | درجة حرارة التخزين | خذ القيمة الأصغر بين 3 أضعاف المقياس الكامل أو 80MPa | |||
| ºC | الحمل الزائد المسموح به | خذ القيمة الأصغر بين 3 أضعاف المقياس الكامل أو 80MPa | |||
| ضغط الانفجار | 5X المقياس الكامل | ||||
| استقرار طويل الأمد | 0.2 % | ||||
| F.S/Year | مادة الحجاب الحاجز | 316L | |||
| مقاومة العزل | ≥200MΩ 100VDC | ||||
| الاهتزاز | لا تغيير تحت ظروف 10gRMS، 20Hz إلى 2000Hz | ||||
| الصدمة | 100g، 11ms | ||||
| وقت الاستجابة | ≤1ms | ||||
| مانع تسرب O-ring | مطاط النتريل أو مطاط الفلور | ||||
| وسط التعبئة | زيت السيليكون | ||||
| الوزن | ~20g | ||||
| يتم اختبار المعلمات تحت الظروف التالية: 10V @25ºC | بناء المخطط | ||||
| البعد | |||||
| التوصيل الكهربائي والتعويض | |
| أمثلة الاختيار | |
| نصائح الطلب |
|
| 1. انتبه إلى ملاءمة حجم النواة وغلاف جهاز الإرسال أثناء التجميع لتحقيق |
| الهواء المطلوب |
إحكام2. أثناء تجميع الغلاف، تأكد من محاذاته عموديًا وتطبيق ضغط متساوٍ لتجنب انحشار أو تلف لوحة التعويض. 3. إذا كان الوسط المقاس غير متوافق مع الحجاب الحاجز للنواة ومادة الغلاف (316L)، فيجب تقديم تعليمات خاصة عند تقديم الطلب.
4. تجنب الضغط على غشاء المستشعر باليدين أو الأشياء الحادة لمنع تلف النواة بسبب تشوه الغشاء أو ثقبه.
5. حافظ على منفذ الضغط لنواة مقياس الضغط مفتوحًا للغلاف الجوي وتجنب دخول الماء أو بخار الماء أو الوسائط المسببة للتآكل إلى غرفة الضغط السلبي للنواة.
6. إذا كانت هناك أي تغييرات في أسلاك الدبابيس، فاتبع الملصق الموجود على النواة الفعلية كمرجع.
أسئلة وأجوبة
1. س: ما هي الميزات الرئيسية لأجهزة إرسال مستشعرات الضغط الخاصة بك؟
| ج: تتميز أجهزة الإرسال الخاصة بنا بالدقة العالية والمتانة طويلة الأمد والأداء الموثوق. تتوفر خيارات التخصيص لتلبية متطلبات التطبيق المحددة. |
2. س: هل يمكنني طلب مواصفات خاصة؟
ج: نعم، نحن ندعم خدمات OEM و ODM. يمكن لفريق الهندسة لدينا تخصيص الحلول بناءً على احتياجاتك الفنية والتشغيلية.
3. س: ما هي طاقتك الإنتاجية الشهرية؟
ج: لدينا القدرة على إنتاج ما يصل إلى 30,000 وحدة شهريًا، مما يمكننا من دعم الطلبات الكبيرة. لضمان أفضل جدولة، نوصي بالتنسيق مع فريق المبيعات لدينا مسبقًا.
4. س: ما هو وقت التسليم النموذجي؟
ج: يتم تسليم الموديلات القياسية عادةً في غضون 5-8 أيام عمل. قد تختلف أوقات التسليم للمنتجات المخصصة حسب المواصفات.
5. س: ما هو هيكل التسعير الخاص بك؟ هل تتوفر خصومات على الكميات؟
ج: نقدم أسعارًا تنافسية مع خصومات جذابة للمشتريات بالجملة واتفاقيات الشراكة طويلة الأجل.
6. س: ما هي سياسات الضمان والدعم بعد البيع الخاصة بك؟
ج: تأتي جميع المنتجات مع ضمان لمدة 24 شهرًا من تاريخ الشحن. يضمن فريق ما بعد البيع لدينا استجابة في غضون 24 ساعة ويوفر مساعدة عن بُعد عبر اتصال قائم على الكمبيوتر عند الحاجة.
