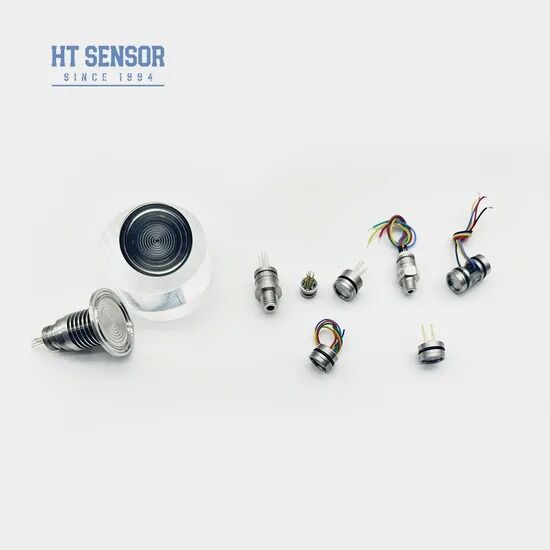

مستشعر الضغط من الفولاذ المقاوم للصدأ 316L مع خلية محول ضغط مستشعر مملوء بالزيت
Product Details
| رقم الموديل: | HT15V | نوع إشارة الخرج: | نوع التناظرية |
|---|---|---|---|
| مادة: | الفولاذ المقاوم للصدأ | نوع الأسلاك: | أربعة أسلاك |
| قياس المتوسطة: | الغاز والسائل | حسب الطلب: | حسب الطلب |
| الكلمات الرئيسية: | مستشعر صغير | إمداد: | 5-10VDC |
| الإخراج: | mv سيجال | حزمة النقل: | كرتون |
| مواصفة: | 15 ملم | أصل: | الصين |
| إبراز |
316l محول ضغط من الفولاذ المقاوم للصدأ,مستشعر ضغط معوض مملوء بالزيت,مستشعر مرسل ضغط مع ضمان,oil-filled compensated pressure sensor,pressure transmitter sensor with warranty |
||
Product Description

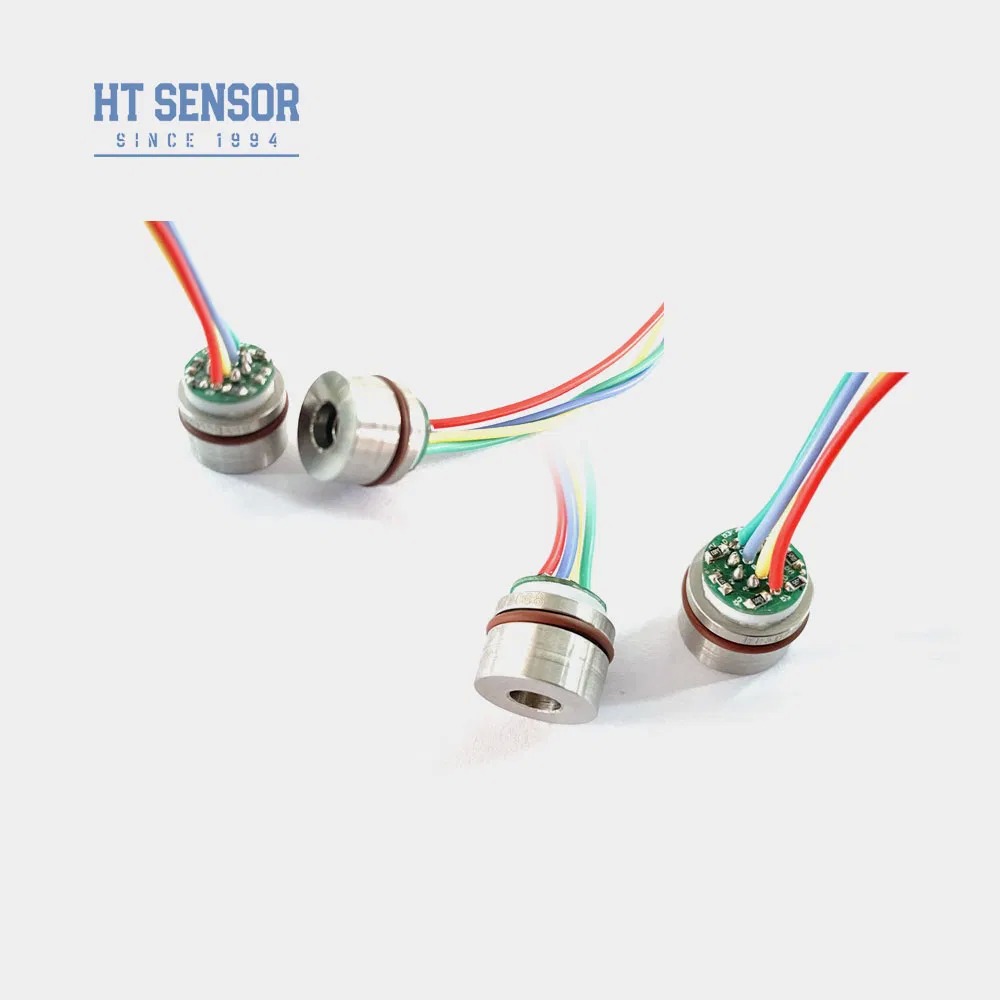

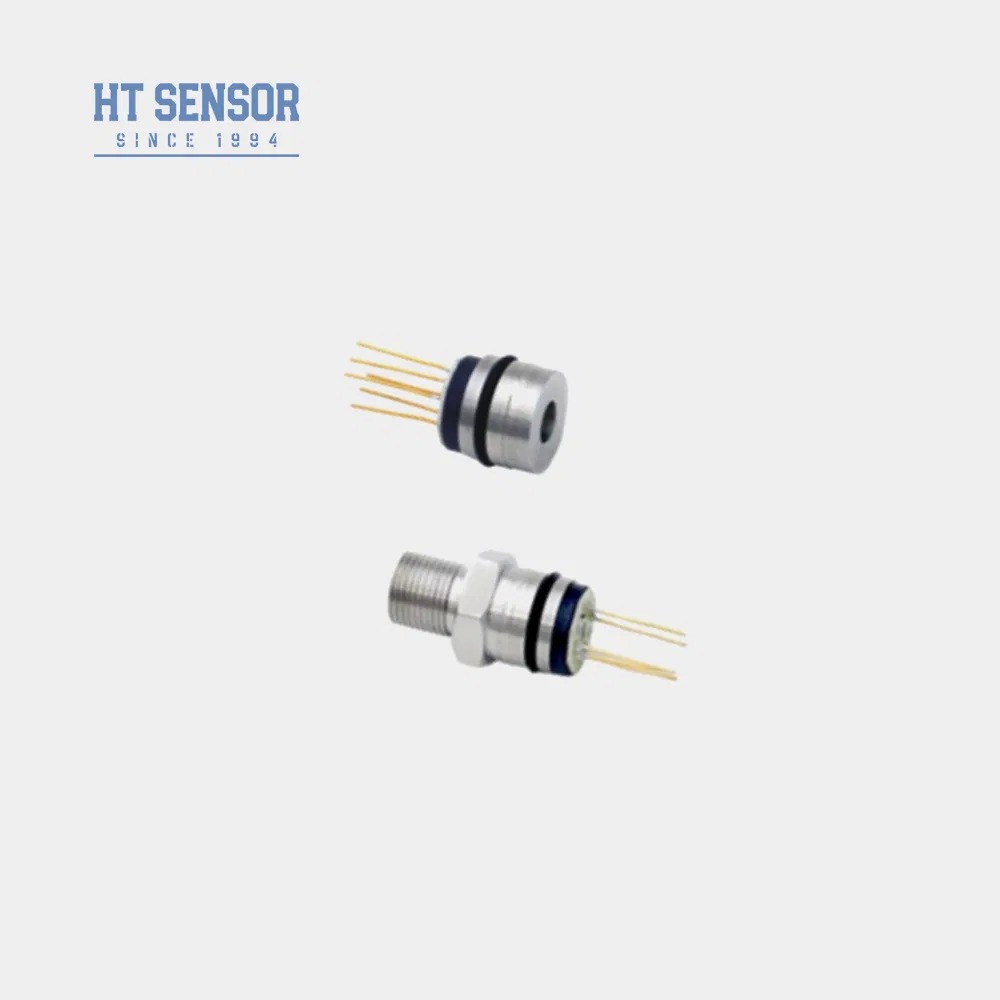

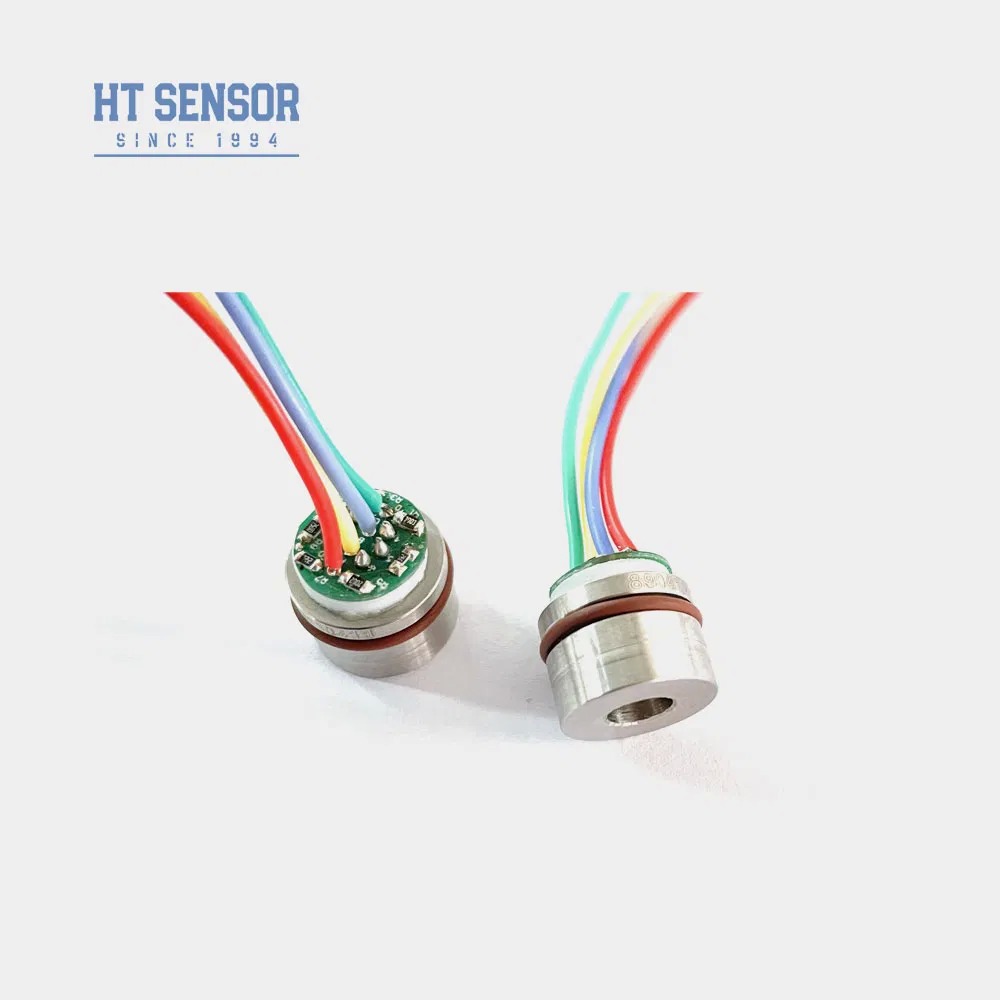

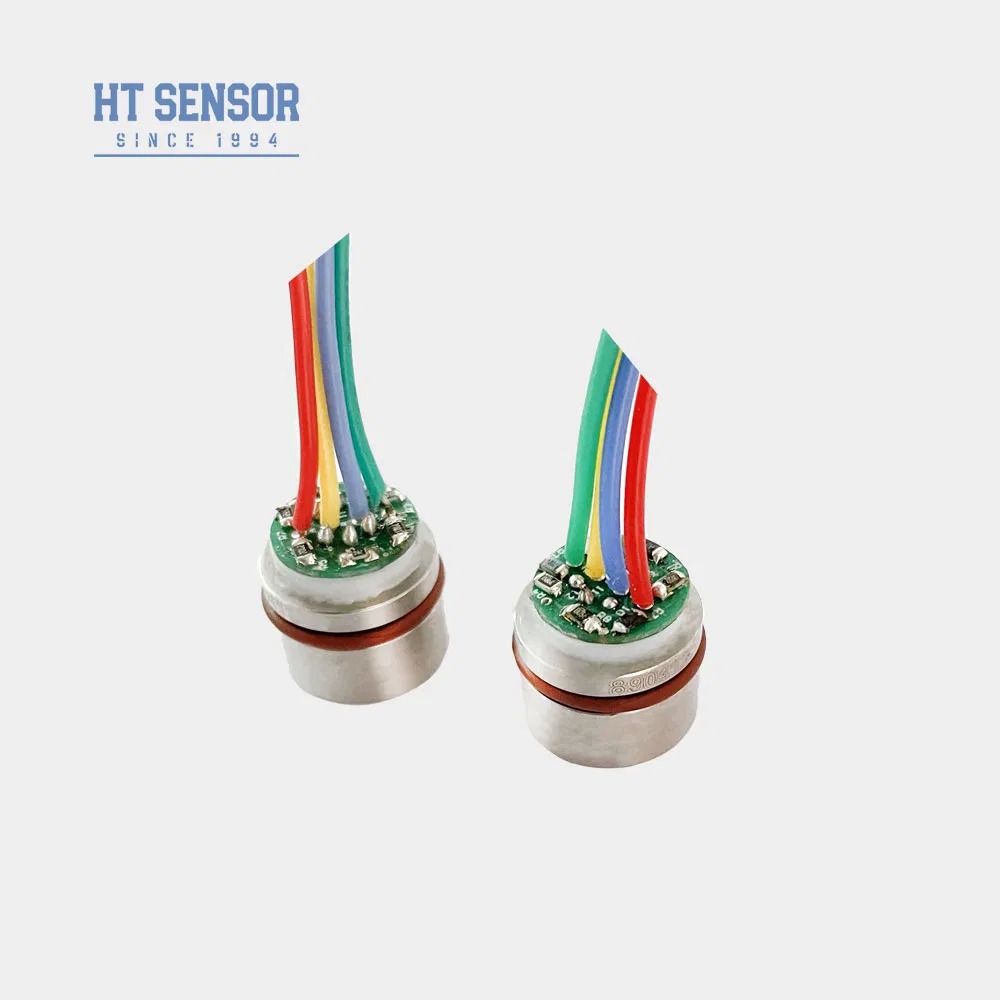

مستشعر ضغط من الفولاذ المقاوم للصدأ 316L مع مستشعر معوض مملوء بالزيت
مقدمة:
HT15V هو مستشعر ضغط مقاوم للضغط من السيليكون يدمج قلب استشعار سيليكوني منتشر عالي الثبات. باستخدام تأثير المقاومة للضغط للسيليكون المنتشر، فإنه يوفر قياسًا دقيقًا للضغط لكل من السوائل والغازات. يستخدم هذا المستشعر على نطاق واسع في مجموعة متنوعة من التطبيقات، مثل ضواغط الهواء وأنظمة التبريد.
ميزات المنتج:معاوقة الإدخال: 4KΩ~20KΩ
- يستخدم التكنولوجيا المتقدمة ومغلف في الفولاذ المقاوم للصدأ 316Lغلاف
- نطاق قياس واسع 0~350KPa~60MpaS
- موثوقية عالية وثبات ممتاز%F.S
- إمداد بجهد ثابت
- تصميم مضغوط، مثالي للتطبيقات ذات المساحة المحدودة
- يستخدم في أنظمة التحكم في العمليات لمراقبة الضغط والتحكم فيه%F.S
- يستخدم بشكل شائع في أنظمة التبريد وضواغط الهواء لقياس الضغطالأداء الكهربائي:
- مصدر الطاقة: ≤10VDC
- معاوقة الإخراج: 2.5KΩ~6KΩ
- التوصيل الكهربائي: سلك عالي الحرارة بطول 100 مم، كابل شريطي
- معلمات الأداء:
- نطاق القياس
- مقياس (G)
| 350KPa,1000KPa,2000Kpa | |||||
|---|---|---|---|---|---|
| مطلق (A) | 350KPaA,700KPaA,1000KPaA,2000KPaA | مختوم (S) | |||
| 3500KPaS,7MPaS,10MPaS | نموذجي | ||||
| الحد الأقصى | الوحدة | ||||
| عدم الخطية | ±0.15 | ||||
| ±0.3%F.S | إمكانية التكرار | 0.05 | ºC | ||
| %F.S | إزاحة الإخراج الصفري | ºC | |||
| 0.1%F.S | إزاحة الإخراج الصفري | ºC | |||
| 0±2%F.S | خرج النطاق الكامل | ±0.8 | |||
| 100±2%F.S | انحراف درجة حرارة الإزاحة الصفرية | ±0.8 | |||
| ±2%F.S | درجة حرارة التعويض | 0~70 | ºC | ||
| %F.S | درجة حرارة التعويض | 0~70 | ºC | ||
| درجة حرارة التشغيل | -20~80 | ضغط الانفجار | |||
| درجة حرارة التخزين | -40~125 | ضغط الانفجار | |||
| الحمل الزائد المسموح به | خذ القيمة الأصغر بين 3 أضعاف النطاق الكامل أو 80 ميجا باسكال | ضغط الانفجار | |||
| 5X النطاق الكامل | الاستقرار على المدى الطويل | ||||
| 0.2 % | F.S/Year | ||||
| مادة الحجاب الحاجز | 316L | مقاومة العزل | |||
| ≥200MΩ 100VDC | الاهتزاز | ||||
| لا يوجد تغيير في ظل ظروف 10gRMS، 20 هرتز إلى 2000 هرتز | الصدمة | ||||
| 100 جرام، 11 مللي ثانية | وقت الاستجابة | ||||
| ≤1 مللي ثانية | ختم الحلقة O | ||||
| مطاط النتريل أو المطاط الفلوري | وسط التعبئة | ||||
| زيت السيليكون | الوزن | ||||
| ~20 جرام | يتم اختبار المعلمات في ظل الظروف التالية: 10 فولت @25ºC | ||||
| بناء الخطوط العريضة | البعد | ||||
| التوصيل الكهربائي والتعويض | |||||
| أمثلة الاختيار | |
| نصائح الطلب | |
| 1. أثناء التجميع، تأكد من الملاءمة المناسبة بين القلب وغلاف المرسل لتلبية جميع مواصفات الختم. |
|
| 2. عند تركيب الغلاف، حافظ على المحاذاة الرأسية وقم بتطبيق ضغط متساوٍ لمنع التشويش أو تلف لوحة التعويض. |
| 3. إذا كان الوسط الذي يتم قياسه غير متوافق مع الحجاب الحاجز الأساسي أو مادة الغلاف (316L)، فيرجى تحديد ذلك بوضوح عند تقديم الطلب. |
4. لا تضغط على غشاء المستشعر باليدين أو الأشياء الحادة، حيث قد يتسبب التشوه أو الثقب في تلف المكونات الداخلية.
5. حافظ على منفذ ضغط قلب المقياس مفتوحًا على الغلاف الجوي، وامنعه من دخول الرطوبة أو البخار أو الوسائط المسببة للتآكل إلى غرفة الضغط السلبي.
6. في حالة وجود أي تغييرات في أسلاك الدبوس، ارجع دائمًا إلى الملصق الفعلي الموجود على الشريحة للحصول على التوصيلات الصحيحة.
سؤال وجواب
1. س: ما هي ميزات أجهزة إرسال مستشعر الضغط الخاصة بك؟
ج: دقة عالية ومتانة وأداء ممتاز. التخصيص متاح.
| 2. س: هل يمكنني تخصيص مواصفات خاصة؟ |
