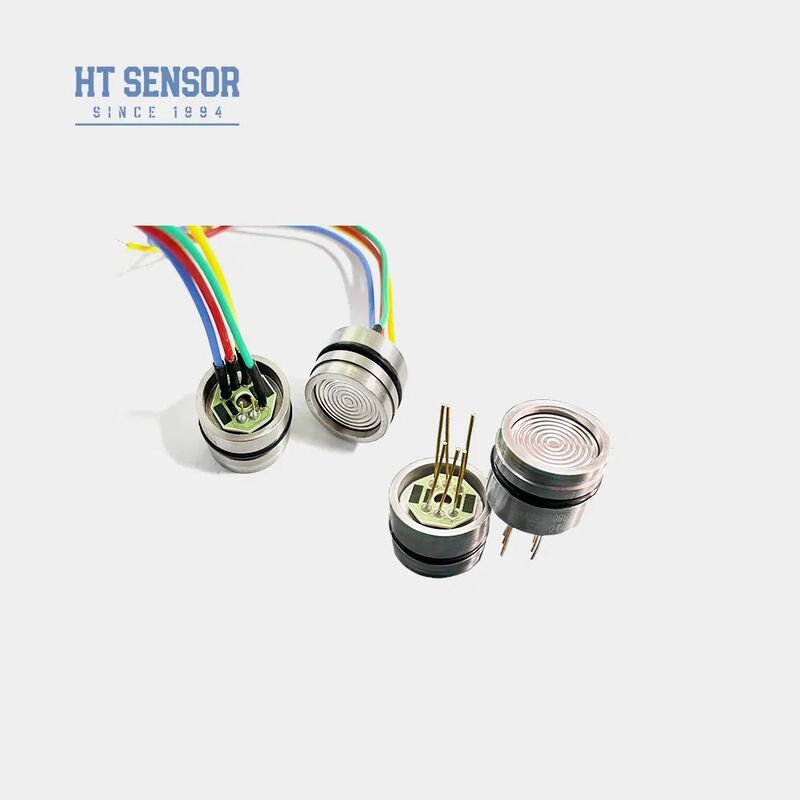

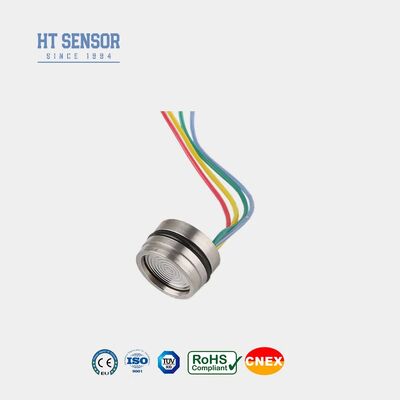

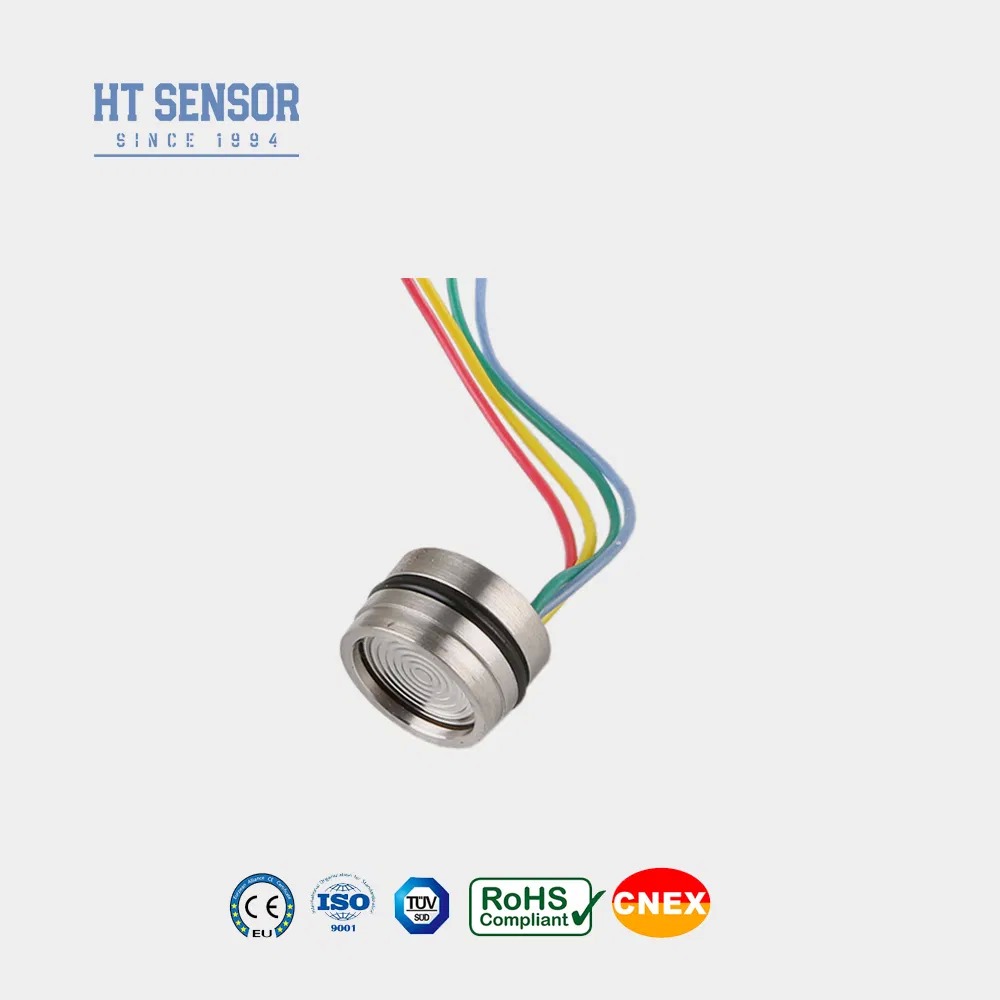

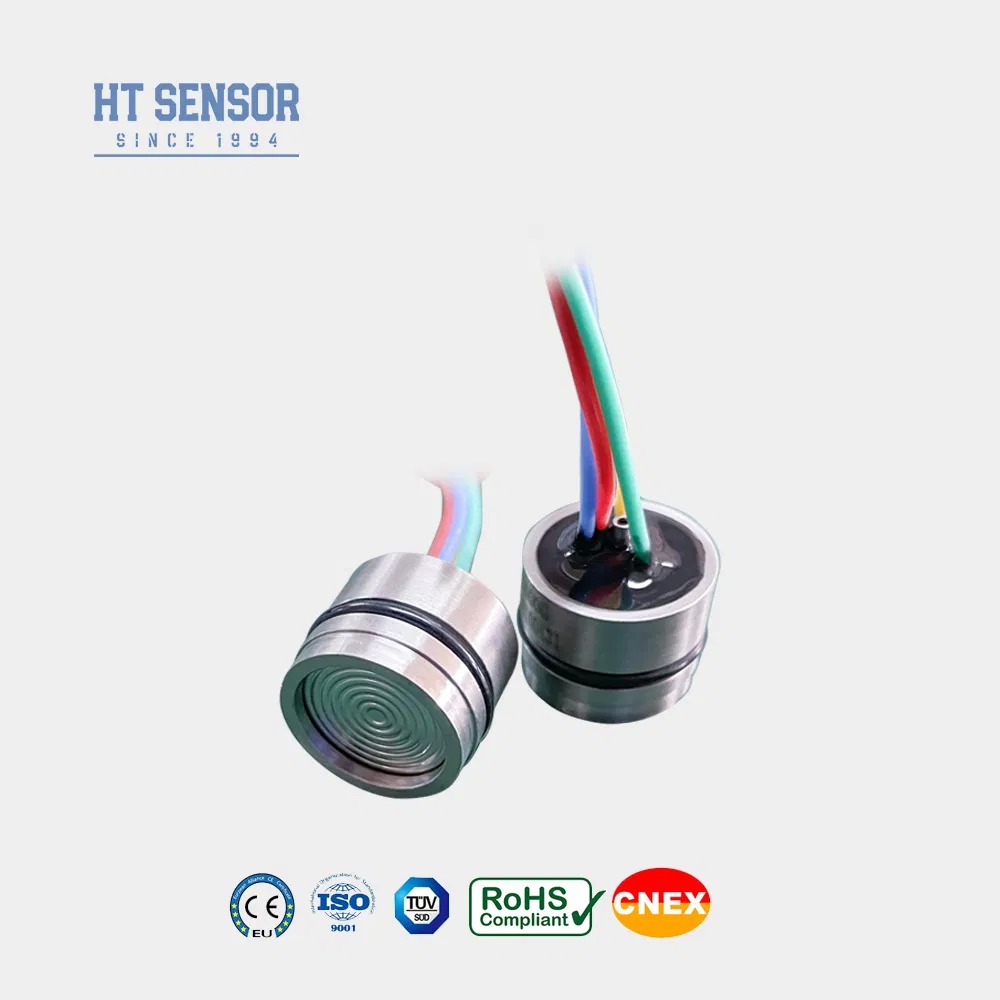

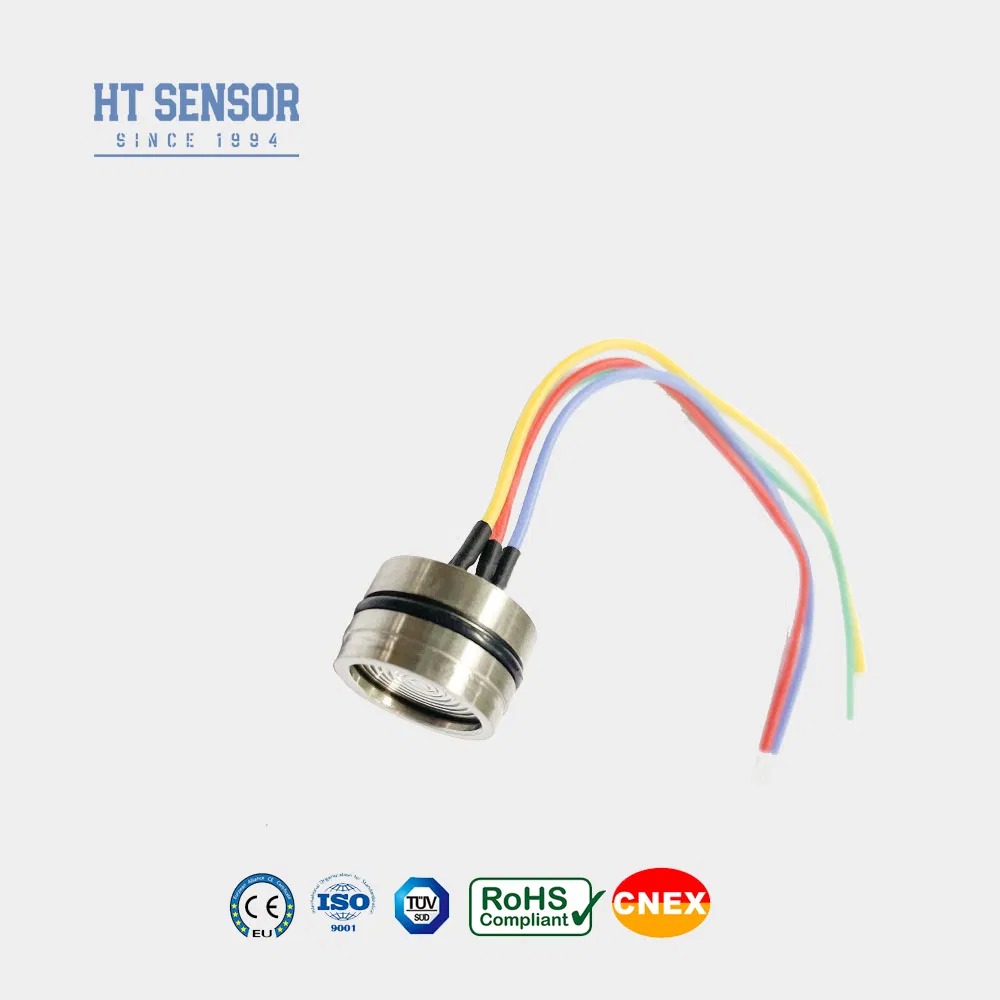

خلية استشعار الضغط HT19F مع مستوى استشعار تعويض درجة الحرارة
Product Details
| رقم الموديل: | HT19F | ل: | جهاز إرسال ضغط السيليكون المنتشر |
|---|---|---|---|
| نوع إشارة الخرج: | نوع التناظرية | عملية الإنتاج: | اندماج |
| مادة: | الفولاذ المقاوم للصدأ | نوع الموضوع: | لا |
| نوع الأسلاك: | أربعة أسلاك | قياس المتوسطة: | الغاز والسائل |
| تصنيف الملكية الفكرية: | IP65 | حسب الطلب: | حسب الطلب |
| قوة: | 1.5ma | الإخراج: | إشارة بالسيارات |
| ديا: | 19mm | تعويض درجة الحرارة: | نعم |
| حزمة النقل: | كرتون | مواصفة: | 19mm |
| علامة تجارية: | (هينغتونغ) | أصل: | الصين |
| رمز النظام المنسق: | 9026209090 | القدرة الإنتاجية: | 50000 قطعة / السنة |
| إبراز |
جهاز استشعار الضغط HT19F مع تعويض درجة الحرارة,جهاز استشعار المستوى مع تعويض درجة الحرارة,مستشعر مرسل ضغط مع ضمان,level sensor with temperature compensation,pressure transmitter sensor with warranty |
||
Product Description
جهاز استشعار الضغط مع تعويض درجة الحرارة
مقدمة:
يعمل HT19F كجهاز استشعار ضغط من السيليكون، مع قلب يتكون من عنصر السيليكون المنتشر المستقر للغاية.ضغط السوائل والغازات عن طريق نقل ضغطالوسيط إلى الحجاب الحاجز السيليكوني من خلال الحجاب الحاجز العازل وزيت السيليكون.تتمتع القدرة المتعددة للمستشعرات باستخدام واسع في ضاغطات الهواء والتبريدأنظمة
خصائص المنتج:
1.استخدام التكنولوجيا المتقدمة و 316L محفظة الفولاذ المقاوم للصدأ ، جنبا إلى جنب مع مواد مثل التيتانيوم و Hastelloy للحجاب الحاجز
2.استخدام دوائر الألواح السميكة لتعويض درجة الحرارة ونقطة الصفر تصحيح
3.الموثوقية المتميزة، قابلية التكرار، والاستقرار
التطبيقات:
1مناسبة لقياس ضغط الغازات والسوائل غير السامة مع 316L التوافق مع الفولاذ المقاوم للصدأ
2تطبيق في مواقع مختلفة للعمليات الصناعية، بما في ذلك البترول والكيمياء والمعادن والطاقة والهيدرولوجيا
3تستخدم في الصناعات البحرية والطيران
4مناسبة لأنظمة التحكم الهيدروليكية والهوائية
5تستخدم في تطبيقات التحكم في العمليات
الأداء الكهربائي:
1إمدادات الطاقة: ≤2mA DC (النموذجي 1.5mA DC)
2عائق المدخل: 3KΩ ~ 6KΩ
3عائق الإخراج:2.5KΩ~6KΩ
4الاتصال الكهربائي: دبوس كوفار مطلي بالذهب أو أسلاك عالية درجة الحرارة بطول 100 ملم.
| معايير الأداء: | |||||
| النطاق | مقاس ((G) | 10KPa، 20KPa، 35KPa، 100KPa، 200KPa، 350KPa، 1000KPa، 2000Kpa | |||
| مطلقة ((A)) | 100KPaA، 200KPaA، 350KPaA، 700KPaA، 1000KPaA، 2000KPaA | ||||
| مختومة | 3500KPaS، 7MPaS، 10MPaS، 20MPaS، 40MPaS، 60MPaS، 100MPaS | ||||
| النوع | ماكس | الوحدة | |||
| غير خطية | ± 0.15 | ± 0.3 | %F.S | ||
| التكرار | 0.05 | 0.1 | %F.S | ||
| التهاب النفس | 0.05 | 0.1 | %F.S | ||
| الصفر الخروج | 0±1 | 0±2 | mV | ||
| إنتاج الفترة | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| خطأ درجة الحرارة صفر | ≤20KPa | ± 1 | ±2 | %F.S | |
| ≥35kPa | ± 0.5 | ± 1 | %F.S | ||
| فترة خطأ درجة الحرارة | ≤20KPa | ± 1 | ±2 | %F.S | |
| ≥35kPa | ± 0.5 | ± 1 | %F.S | ||
| معالجة مؤقتة | ≤20KPa | 0 ~ 50 | oC | ||
| ≥35kPa | 0~70 | oC | |||
| درجة حرارة العمل | -20~80 | oC | |||
| درجة حرارة التخزين | -40~125 | oC | |||
| الحمل الزائد المسموح به | خذ القيمة الأصغر بين 3 أضعاف المقياس الكامل أو 120MPa | ||||
| ضغط الانفجار | 5 أضعاف المقياس الكامل | ||||
| الاستقرار على المدى الطويل | 0.2 ٪ | الميزانية/سنة | |||
| مادة الحجاب الحاجز | 316L | ||||
| مقاومة العزل | ≥200MΩ 100VDC | ||||
| الاهتزاز | لا يوجد تغيير في ظل ظروف 10gRMS، 20Hz إلى 2000Hz | ||||
| الصدمة | 100 غرام، 11 ثانية | ||||
| وقت الاستجابة | ≤1ms | ||||
| ختم الحلقة O | حلقة النتريل أو حلقة الفلور | ||||
| الامتلاء المتوسط | زيت السيليكون | ||||
| الوزن | حوالي 28 غرام | ||||
| يتم اختبار المعلمات في الظروف التالية: 1.5mA @ 25°C | |||||
| المخطط البناء | |
| <3.5MPaS | |
| ≥3.5MPaS <40MPaS |
|
| ≥40MPaS | |
| الاتصال الكهربائي والتعويض |
|
|
| أمثلة اختيار |
| نصائح الطلب |
الصمود المطلوب
2أثناء تجميع السطح، تأكد من أن يكون مستويًا عموديًا وتطبيق ضغط متساوي لتجنب التشنج أو تلف لوحة التعويض.
3إذا كانت الوسيلة المقاسة غير متوافقة مع الحجاب الأساسي ومواد السقف (316L) ، يجب تقديم تعليمات خاصة عند وضع الطلب.
4تجنب الضغط على الحجاب الحاجز بالأيدي أو بالأشياء الحادة لمنع تلف النواة بسبب تشوه الحجاب الحاجز أو ثقب.
5. ابقي منفذ الضغط في قلب مقياس الضغط مفتوحًا للجو ومنع دخول الماء أو بخار الماء أو الوسائط المآكلة إلى غرفة الضغط السلبي في القلب.
6إذا كان هناك أي تغييرات على خطوط الدبوس، اتبع الملصق على النواة الفعلية للإشارة.
