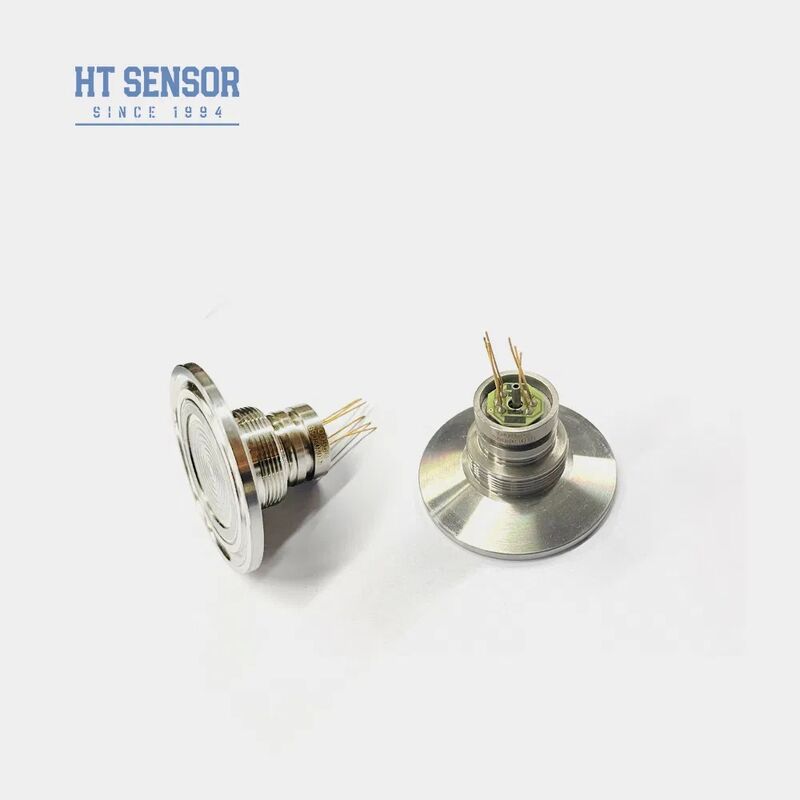

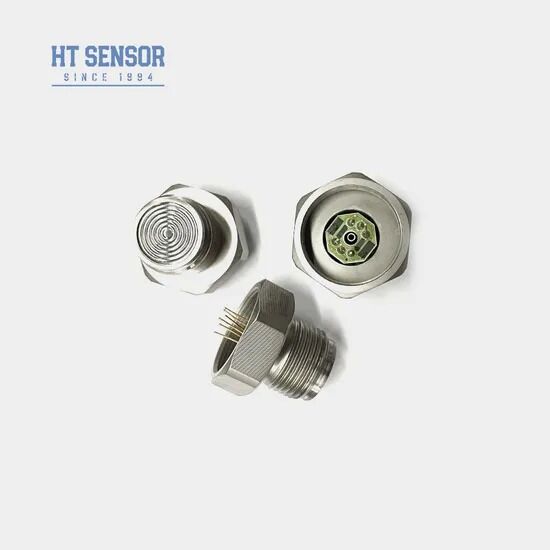

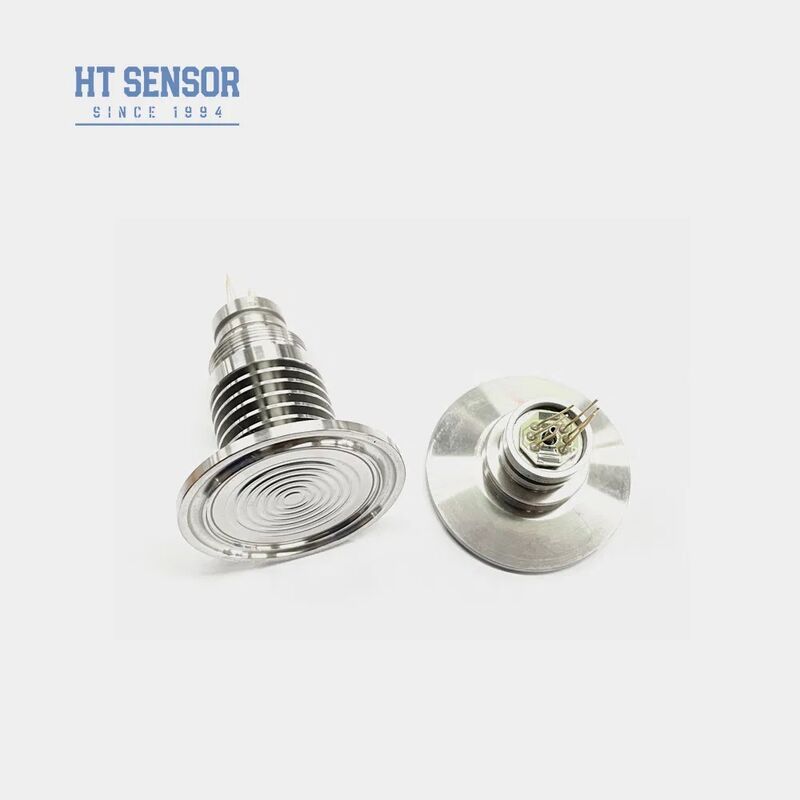

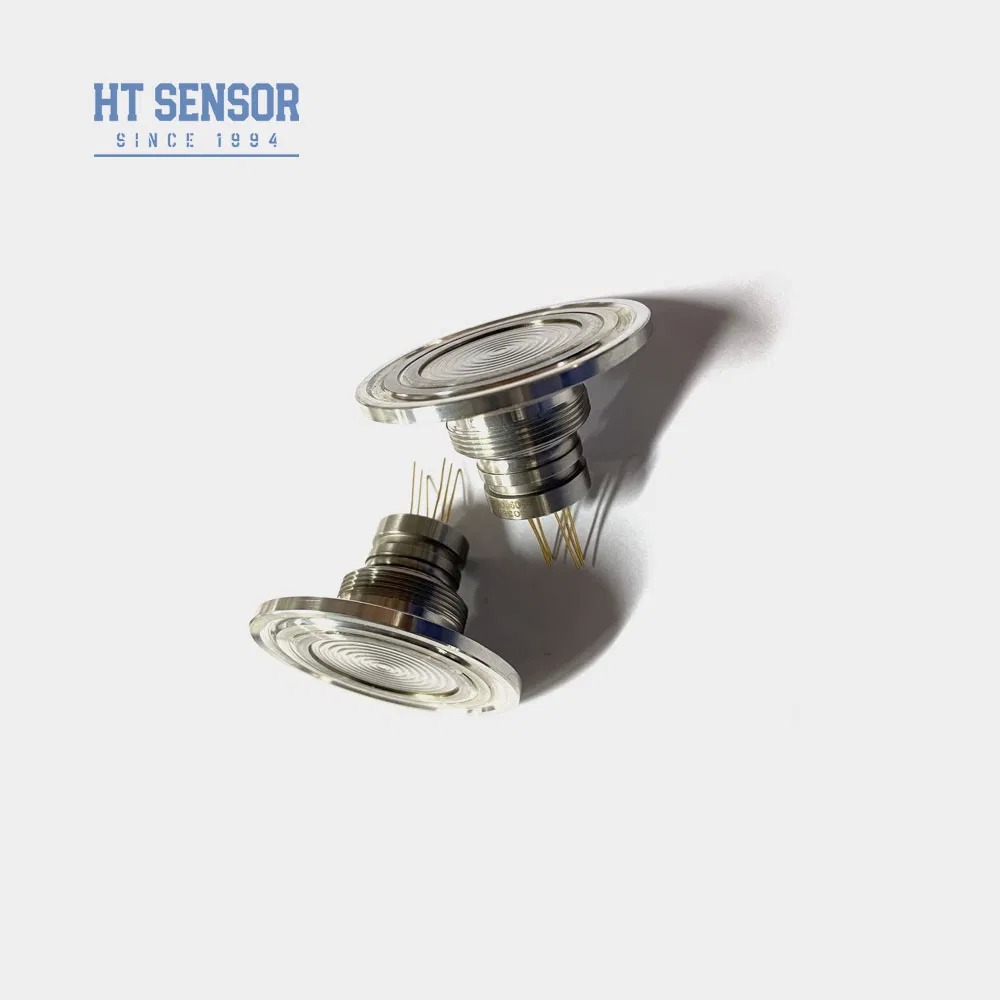

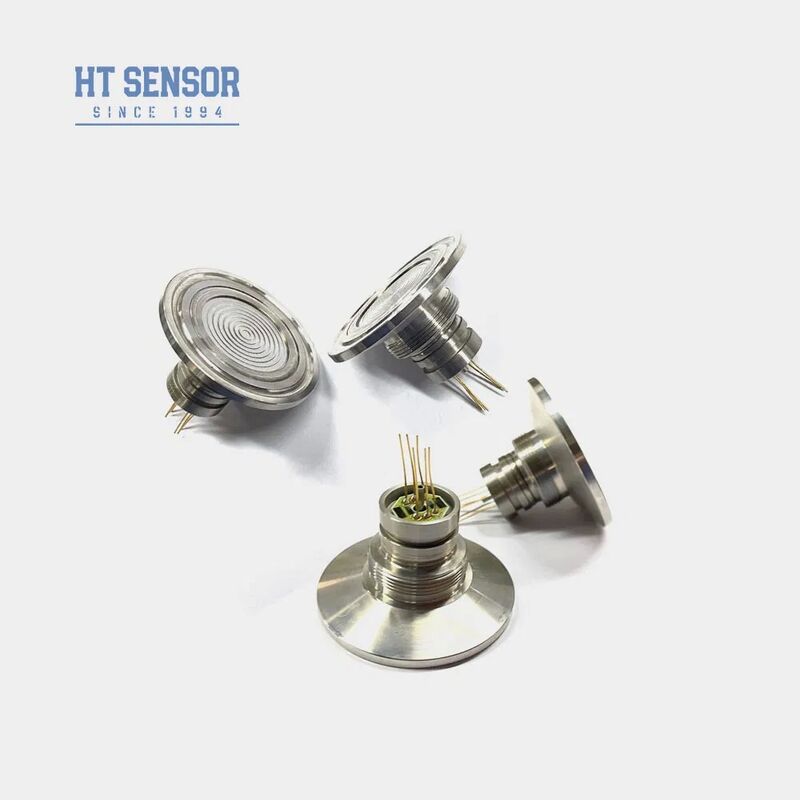

مستشعر ضغط بيزوريستيف بغشاء من السيليكون المنتشر محول ضغط صحي
Product Details
| رقم الموديل: | HT-IQ | ل: | جهاز إرسال ضغط السيليكون المنتشر |
|---|---|---|---|
| نوع إشارة الخرج: | نوع التناظرية | عملية الإنتاج: | اندماج |
| مادة: | الفولاذ المقاوم للصدأ | نوع الموضوع: | لا |
| نوع الأسلاك: | أربعة أسلاك | قياس المتوسطة: | الغاز والسائل |
| تصنيف الملكية الفكرية: | IP65 | حسب الطلب: | حسب الطلب |
| قوة: | 1.5 مللي أمبير/10 فولت تيار مستمر | الإخراج: | إشارة بالسيارات |
| اتصال: | 50.4 المشبك | تعويض درجة الحرارة: | 0-70 |
| حزمة النقل: | كرتون | مواصفة: | 50.4 ملم |
| علامة تجارية: | (هينغتونغ) | أصل: | الصين |
| رمز النظام المنسق: | 9026209090 | القدرة الإنتاجية: | 50000 قطعة / السنة |
| إبراز |
مستشعر ضغط بيزوريستيف بغشاء,محول ضغط السيليكون المنتشر,جهاز استشعار الضغط الصحي,diffused silicon pressure transducer,sanitary pressure transmitter sensor |
||
Product Description
مستشعر ضغط بيزوريستيف بغشاء السيليكون المنتشر محول ضغط صحي
مقدمة:
HT-IQ هو مستشعر ضغط بغشاء متدفق مع شريحة سيليكون منتشرة عالية الثبات. يتم نقل الضغط إلى الشريحة الحساسة من خلال الفولاذ المقاوم للصدأ الغشاء وزيت السيليكون المختوم. لا تتلامس الشريحة الحساسة مباشرة مع الوسط المقاس. يتميز هذا المنتج بهيكل غشاء مسطح، مما يجعله سهل التنظيف وموثوق به للغاية. إنه مناسب للتطبيقات في الصناعات مثل الغذاء والنظافة.
- استخدام التكنولوجيا المتقدمة وعلبة الفولاذ المقاوم للصدأ 316L، إلى جانب مواد مثل التيتانيوم و Hastelloy للغشاء
- توظيف دوائر الأغشية السميكة لتعويض درجة الحرارة ونقطة الصفر التصحيح
- موثوقية و تكرار و استقرار متميز
- هيكل الغشاء المتدفق، مما يجعله سهل التنظيف
- مناسب لقياس ضغط الغاز والسائل غير المسبب للتآكل مع 316L توافق الفولاذ المقاوم للصدأ
- صناعة الأغذية والمشروبات
- التحكم في العمليات الصناعية
- صناعة المستحضرات الصيدلانية
- مصدر الطاقة: ≤2mA DC (نموذجي 1.5mA DC)
- معاوقة الإدخال : 2.5KΩ~6KΩ
- معاوقة الإخراج: 2.5KΩ~6KΩ
- التوصيل الكهربائي: دبابيس Kovar المطلية بالذهب أو أسلاك ذات درجة حرارة عالية 100 مم.
| معلمات الأداء: | |||||
| نطاق القياس | مقياس (G) | 35KPa,100KPa,200KPa,350KPa,1000KPa,2000Kpa | |||
| مطلق (A) | 100KPaA,200KPaA,350KPaA,700KPaA,1000KPaA,2000KPaA | ||||
| مختوم (S) | 3500KPaS | ||||
| النوع | الحد الأقصى | الوحدة | |||
| عدم الخطية | ±0.15 | ±0.3 | %F.S | ||
| التكرار | 0.05 | 0.1 | %F.S | ||
| تباعد | 0.05 | 0.1 | %F.S | ||
| إزاحة الإخراج الصفري | 0±1 | 0±2 | mV | ||
| إخراج النطاق الكامل | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| انجراف درجة حرارة الإزاحة الصفرية | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ±1 | %F.S | ||
| انجراف درجة حرارة النطاق الكامل | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ±1 | %F.S | ||
| درجة حرارة التعويض | ≤20KPa | 0~50 | ºC | ||
| ≥35kPa | 0~70 | ºC | |||
| درجة حرارة التشغيل | -20~80 | ºC | |||
| درجة حرارة التخزين | -40~125 | ºC | |||
| الحمل الزائد المسموح به | خذ القيمة الأصغر بين 3 أضعاف النطاق الكامل أو 120 ميجا باسكال | ||||
| ضغط الانفجار | 5X النطاق الكامل | ||||
| الاستقرار على المدى الطويل | 0.2 % | F.S/Year | |||
| مادة الحجاب الحاجز | 316L | ||||
| مقاومة العزل | ≥200MΩ 100VDC | ||||
| الاهتزاز | لا يوجد تغيير في ظل ظروف 10gRMS، 20 هرتز إلى 2000 هرتز | ||||
| الصدمة | 100 جرام، 11 مللي ثانية | ||||
| وقت الاستجابة | ≤1ms | ||||
| ختم الحلقة O | مطاط النتريل أو المطاط الفلوري | ||||
| وسيط التعبئة | زيت السيليكون | ||||
| الوزن | ~150 جرام | ||||
| يتم اختبار المعلمات في ظل الظروف التالية: 1.5mA @25°C | |||||
| بناء الخطوط العريضة | |
| البعد |
|
| التوصيل الكهربائي والتعويض |
|
| أمثلة الاختيار |
| نصائح الطلب |
الضيق المطلوب
2. أثناء تجميع الغلاف، تأكد من أنه محاذيًا رأسيًا وقم بتطبيق ضغط متساوٍ لتجنب التشويش أو إتلاف لوحة التعويض.
3. إذا كان الوسط المقاس غير متوافق مع الحجاب الحاجز الأساسي ومواد الغلاف (316L)، فيجب تقديم تعليمات خاصة عند تقديم الطلب.
4. تجنب الضغط على غشاء المستشعر باليدين أو الأشياء الحادة لمنع تلف النواة بسبب تشوه الحجاب الحاجز أو ثقبه.
5. حافظ على منفذ ضغط مقياس الضغط مفتوحًا على الغلاف الجوي و امنع دخول الماء أو بخار الماء أو الوسائط المسببة للتآكل إلى غرفة الضغط السلبي الأساسية.
6. إذا كانت هناك أي تغييرات في أسلاك الدبابيس، فاتبع الملصق الموجود على النواة الفعلية للرجوع إليها.
| سؤال وجواب |
.
.
