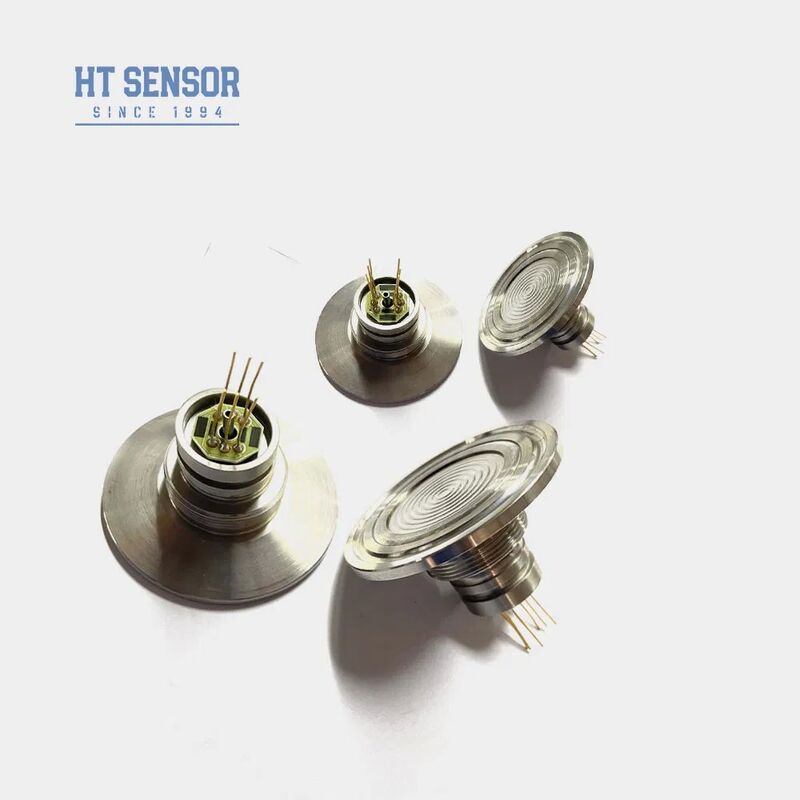

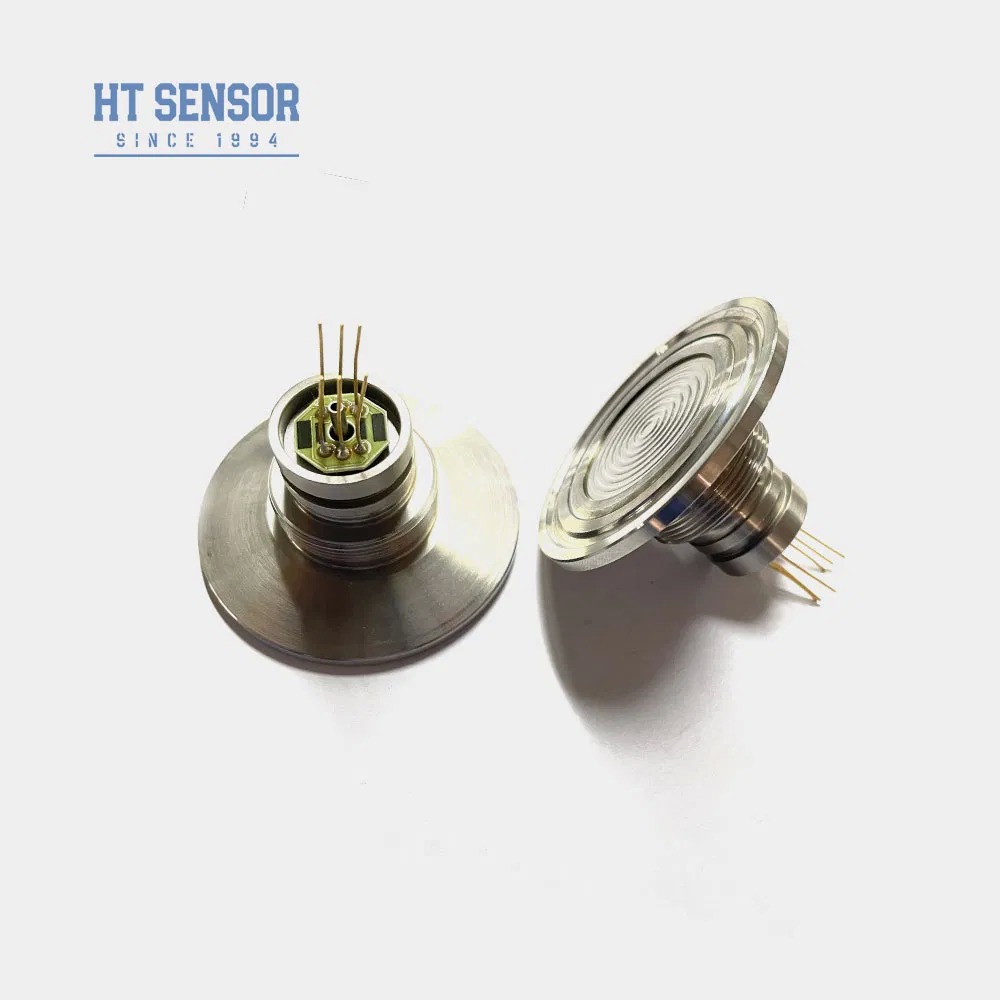

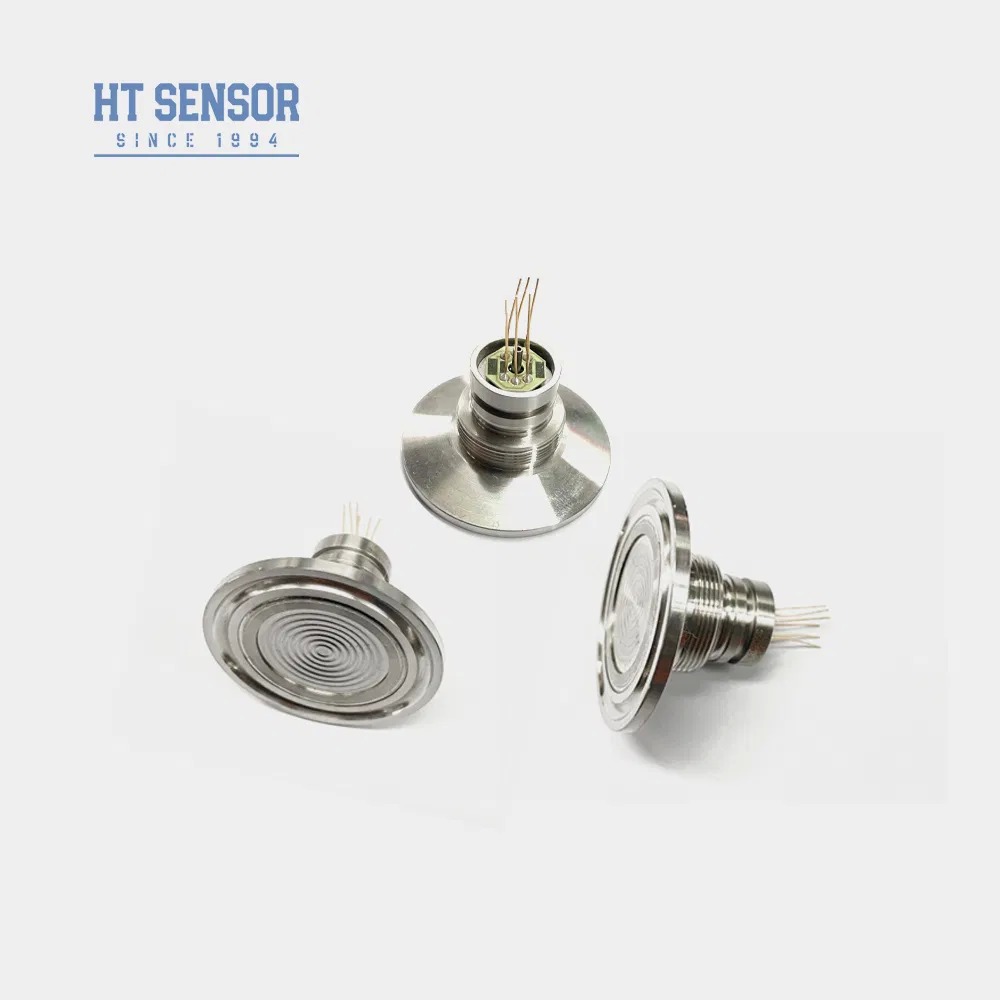

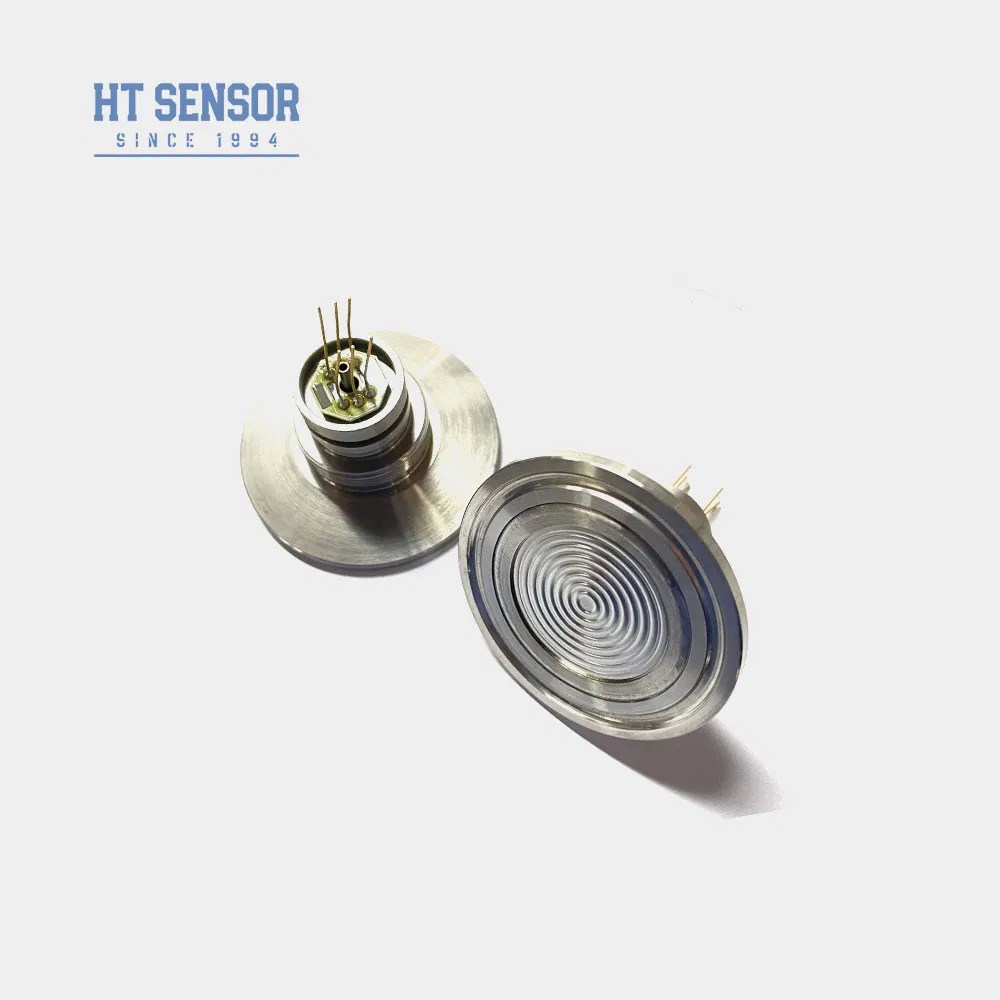

مستشعر ضغط بغشاء مسطح صحي HT-IQ، مستشعر مستوى بيزوريستيف
Product Details
| رقم الموديل: | HT-IQ | ل: | جهاز إرسال ضغط السيليكون المنتشر |
|---|---|---|---|
| نوع إشارة الخرج: | نوع التناظرية | عملية الإنتاج: | اندماج |
| مادة: | الفولاذ المقاوم للصدأ | نوع الموضوع: | لا |
| نوع الأسلاك: | أربعة أسلاك | قياس المتوسطة: | الغاز والسائل |
| تصنيف الملكية الفكرية: | IP65 | حسب الطلب: | حسب الطلب |
| قوة: | 1.5 مللي أمبير/10 فولت تيار مستمر | الإخراج: | إشارة بالسيارات |
| اتصال: | 50.4 المشبك | تعويض درجة الحرارة: | 0-70 |
| حزمة النقل: | كرتون | مواصفة: | 50.4 ملم |
| علامة تجارية: | (هينغتونغ) | أصل: | الصين |
| رمز النظام المنسق: | 9026209090 | القدرة الإنتاجية: | 50000 قطعة / السنة |
| إبراز |
مستشعر ضغط بغشاء مسطح صحي,مستشعر مستوى بيزوريستيف,مستشعر مرسل ضغط مع ضمان,piezoresistive level sensor,pressure transmitter sensor with warranty |
||
Product Description
جهاز استشعار الضغط الصحي للشاشة الصفراء (HT-IQ) جهاز استشعار الضغط الصلب
مقدمة:
HT-IQ هو جهاز استشعار ضغط الحجاب الحاجز مع رقاقة السيليكون المنتشرة المستقرة للغاية. يتم نقل الضغط إلى الرقاقة الحساسة من خلال الصلب المقاوم للصدأزيت السيليكون المغلق بالشاشة الحاجز. الشريحة الحساسة لا تتلامس مباشرة مع الوسط المقاس. يحتوي هذا المنتج على بنية شاشة مسطحة ، مما يجعلهمن السهل تنظيفه وموثوق به للغاية ، وهو مناسب للتطبيقات في الصناعات مثل الأغذية والنظافة.
- باستخدام التكنولوجيا المتقدمة و 316L هيكل الفولاذ المقاوم للصدأ، جنبا إلى جنب معمواد مثل التيتانيوم و Hastelloy للحجاب الحاجز
- استخدام دوائر فيلم سميك لتعويض درجة الحرارة والنقطة الصفرية تصحيح
- الموثوقية المتميزة، قابلية التكرار، والاستقرار
- هيكل الحجاب الحاجز، مما يسهل تنظيفه
- مناسبة لقياس ضغط الغازات والسوائل غير السامة مع 316Lالتوافق مع الفولاذ المقاوم للصدأ
- صناعة الأغذية والمشروبات
- التحكم في العمليات الصناعية
- صناعة الأدوية
- إمدادات الطاقة: ≤2mA DC (معتاد 1.5mA DC)
- عائق المدخل: 2.5KΩ ~ 6KΩ
- عائق الخروج: 2.5KΩ ~ 6KΩ
- الاتصال الكهربائي: دبوس كوفار مطلية بالذهب أو أسلاك عالية درجة الحرارة بطول 100 ملم
| معايير الأداء: | |||||
| نطاق القياس | مقاس ((G) | 35 كيبا 100 كيبا 200 كيبا 350 كيبا 1000 كيبا 2000 كيبا | |||
| مطلقة ((A)) | 100KPaA، 200KPaA، 350KPaA، 700KPaA، 1000KPaA، 2000KPaA | ||||
| مختومة | 3500KPaS | ||||
| النوع | ماكس | الوحدة | |||
| غير خطية | ± 0.15 | ± 0.3 | %F.S | ||
| التكرار | 0.05 | 0.1 | %F.S | ||
| التهاب النفس | 0.05 | 0.1 | %F.S | ||
| الصفر منخفضة الخروج | 0±1 | 0±2 | mV | ||
| الناتج الكامل | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| صفر التبديل الحراري | ≤20KPa | ± 1 | ±2 | %F.S | |
| ≥35kPa | ± 0.5 | ± 1 | %F.S | ||
| درجة حرارة كاملة | ≤20KPa | ± 1 | ±2 | %F.S | |
| ≥35kPa | ± 0.5 | ± 1 | %F.S | ||
| معالجة مؤقتة | ≤20KPa | 0 ~ 50 | oC | ||
| ≥35kPa | 0~70 | oC | |||
| درجة حرارة العمل | -20~80 | oC | |||
| درجة حرارة التخزين | -40~125 | oC | |||
| الحمل الزائد المسموح به | خذ القيمة الأصغر بين 3 أضعاف المقياس الكامل أو 120MPa | ||||
| ضغط الانفجار | 5 أضعاف المقياس الكامل | ||||
| الاستقرار على المدى الطويل | 0.2 ٪ | الميزانية/سنة | |||
| مادة الحجاب الحاجز | 316L | ||||
| مقاومة العزل | ≥200MΩ 100VDC | ||||
| الاهتزاز | لا يوجد تغيير في ظل ظروف 10gRMS، 20Hz إلى 2000Hz | ||||
| الصدمة | 100 غرام، 11 ثانية | ||||
| وقت الاستجابة | ≤1ms | ||||
| ختم الحلقة O | مطاط النتريل أو مطاط الفلور | ||||
| الامتلاء المتوسط | زيت السيليكون | ||||
| الوزن | ~ 150 غرام | ||||
| يتم اختبار المعلمات في الظروف التالية: 1.5mA @ 25 °C | |||||
| المخطط البناء | |
| البعد |
|
| الاتصال الكهربائي والتعويض |
|
| أمثلة اختيار |
| نصائح الطلب |
الصمود المطلوب
2أثناء تجميع السطح، تأكد من أن يكون مستويًا عموديًا وتطبيق ضغط متساوي لتجنب التشنج أو تلف لوحة التعويض.
3إذا كانت الوسيلة المقاسة غير متوافقة مع الحجاب الأساسي ومواد السقف (316L) ، يجب تقديم تعليمات خاصة عند وضع الطلب.
4تجنب الضغط على الحجاب الحاجز بالأيدي أو بالأشياء الحادة لمنع تلف النواة بسبب تشوه الحجاب الحاجز أو ثقب.
5. ابقي منفذ الضغط في قلب مقياس الضغط مفتوحًا للجو ومنع دخول الماء أو بخار الماء أو الوسائط المآكلة إلى غرفة الضغط السلبي في القلب.
6إذا كان هناك أي تغييرات على خطوط الدبوس، اتبع الملصق على النواة الفعلية للإشارة.
