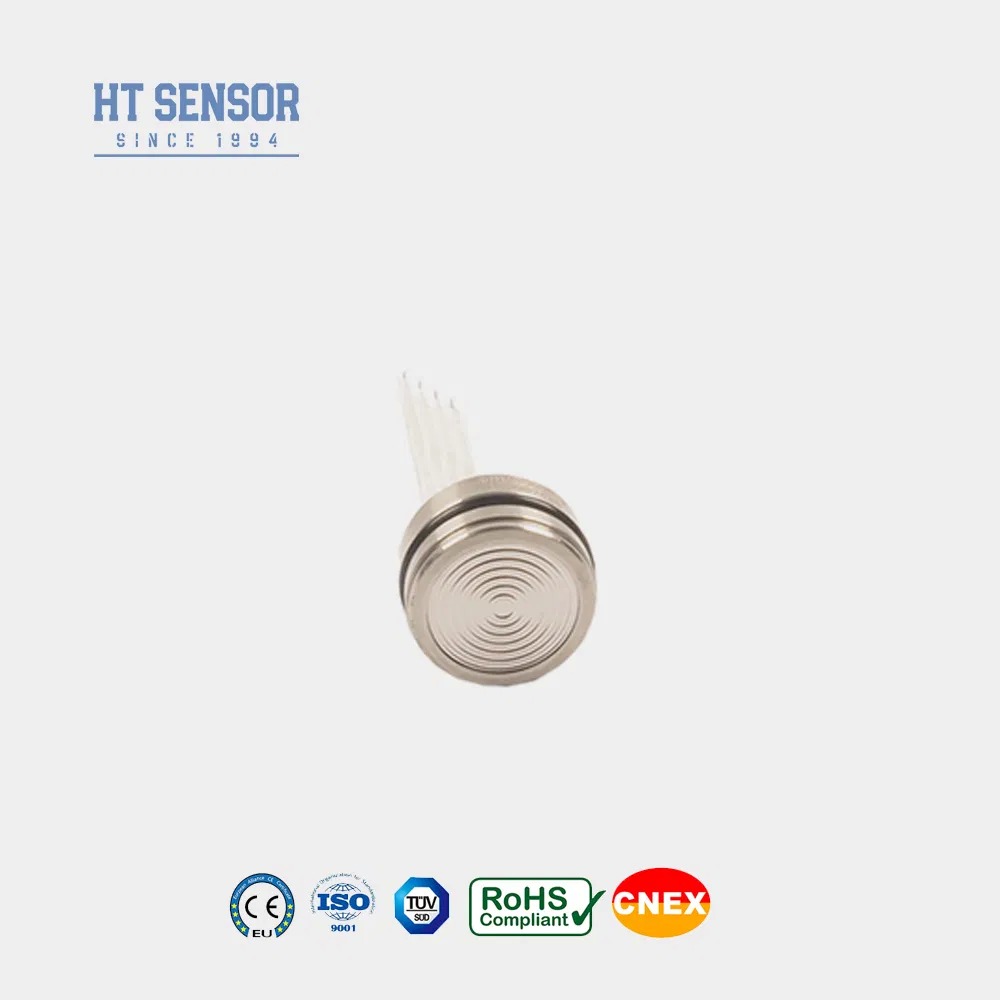

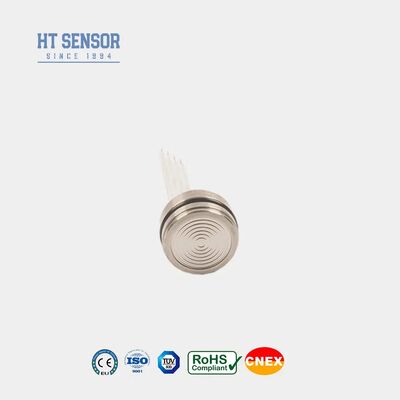

مستشعر ضغط الهواء والغاز المطلق من نوع HT19V، مقاوم للتغيرات في الضغط
Product Details
| رقم الموديل: | HT19V | ل: | جهاز إرسال ضغط السيليكون المنتشر |
|---|---|---|---|
| نوع إشارة الخرج: | نوع التناظرية | عملية الإنتاج: | اندماج |
| مادة: | الفولاذ المقاوم للصدأ | نوع الموضوع: | لا |
| نوع الأسلاك: | أربعة أسلاك | قياس المتوسطة: | الغاز والسائل |
| تصنيف الملكية الفكرية: | IP65 | حسب الطلب: | حسب الطلب |
| قوة: | 10 فولت تيار مستمر | الإخراج: | 10mv/V |
| ديا: | 19mm | عالي: | تصنيع المعدات الأصلية |
| حزمة النقل: | كرتون | مواصفة: | حسب الطلب |
| علامة تجارية: | مستشعر HT | أصل: | الصين |
| رمز النظام المنسق: | 9026209090 | القدرة الإنتاجية: | 50000 قطعة / السنة |
| إبراز |
مستشعر ضغط الهواء مقاوم للتغيرات في الضغط,مستشعر غاز بضغط قياس مطلق,مستشعر إرسال ضغط HT19V,absolute gauge gas sensor,HT19V pressure transmitter sensor |
||
Product Description
مقدمة:
HT19V هو جهاز استشعار ضغط من السيليكونعنصر السيليكون المنتشر. الضغط التفاضلي للوسط المقاس هويتم نقلها إلى الحجاب الحاجز من السيليكون من خلال الحجاب الحاجز العزلي من نوع 316L وزيت السيليكون المختوم. انها تستخدم تأثير الاصدار القطعية من السيليكون المنتشر لقياسضغط السوائل والغازات. جهاز استشعار الضغط HT26V مجهز بجهازحلقة O لضغط الختم، مما يسهل تركيبها.
خصائص المنتج:
- إمدادات الجهد الثابت والمخرجات الإشارات القياسية
- موثوقية عالية واستقرار ممتاز
- ... الارتفاع هو 7mm، يمكن تخصيص مختلف الهياكل
- تطبيق في مواقع مختلفة للعمليات الصناعية، بما في ذلك البترول والكيمياء والمعادن والطاقة والهيدرولوجيا.
- تستخدم في الصناعات البحرية والطيران
- مناسبة لأنظمة التحكم الهيدروليكية والهوائية
- تستخدم في تطبيقات التحكم في العمليات
- إمدادات الطاقة: 10VDC
- عائق المدخل: 4KΩ ~ 20KΩ
- عائق الخروج:2.5KΩ~6KΩ

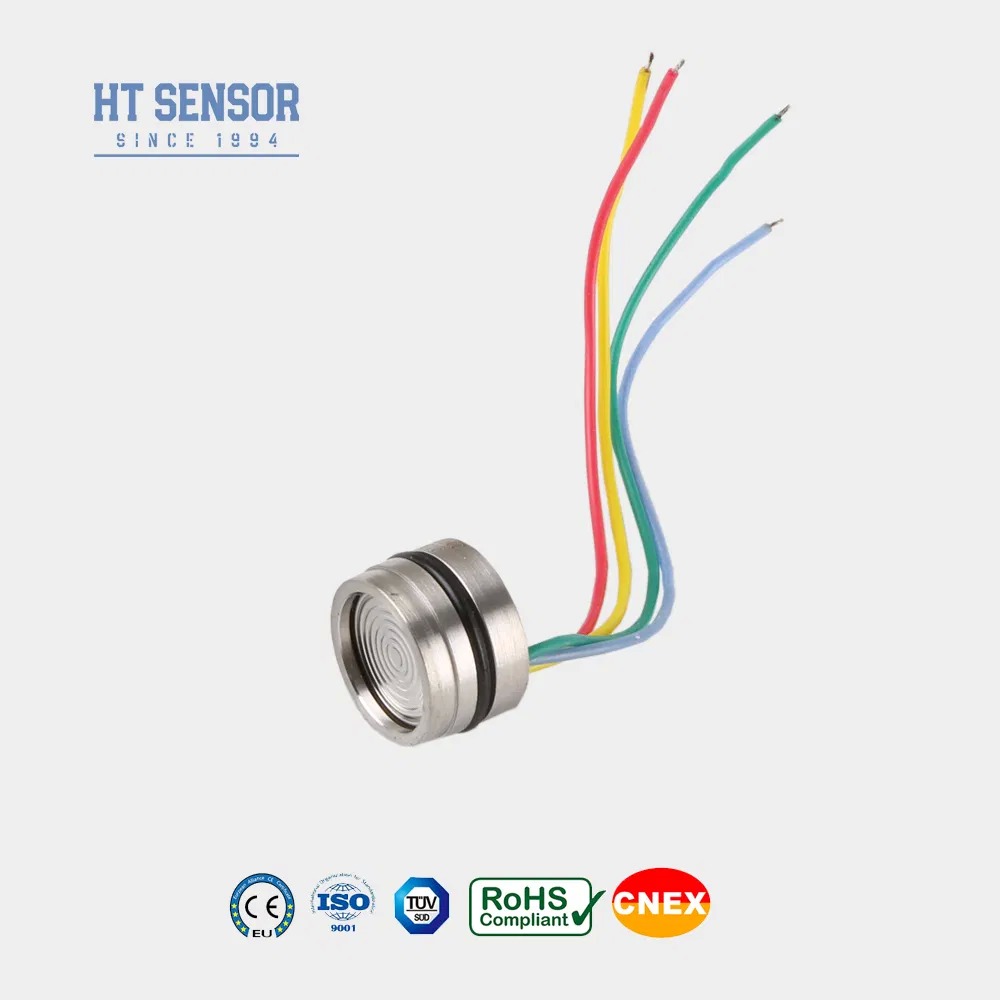

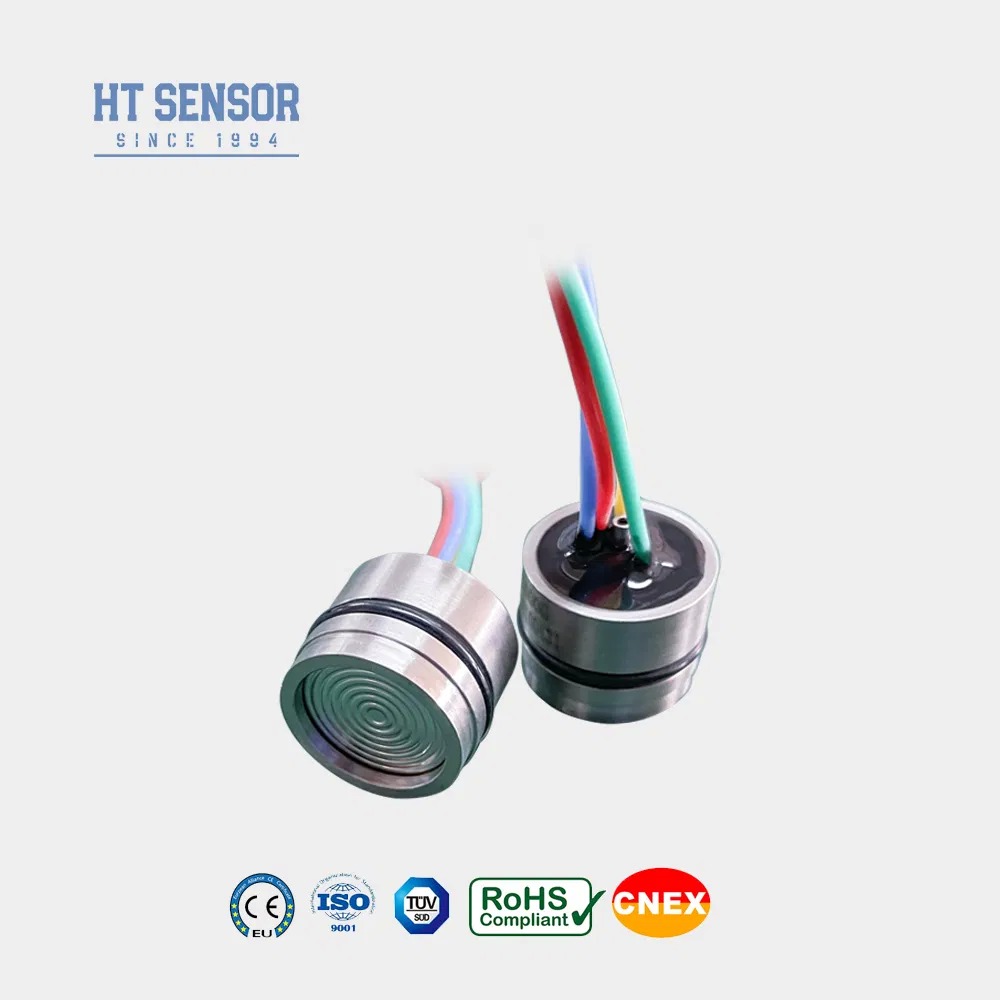

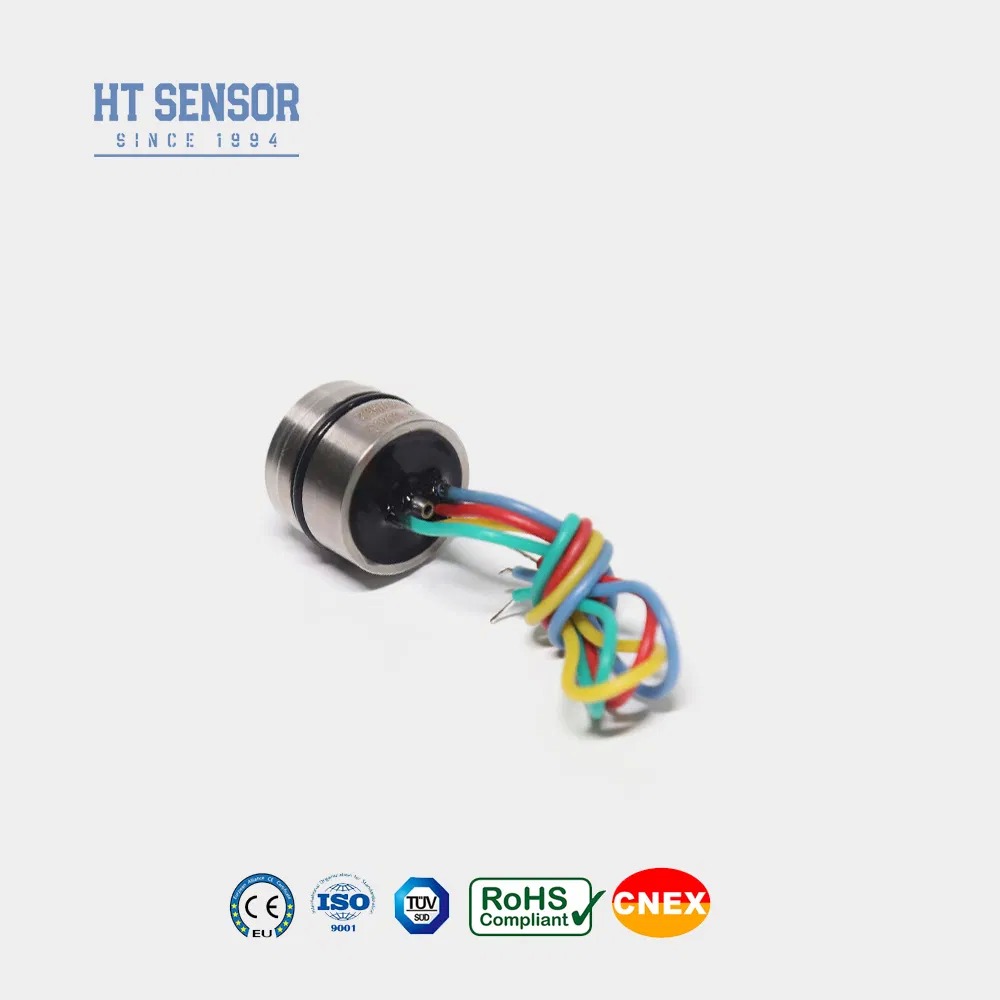

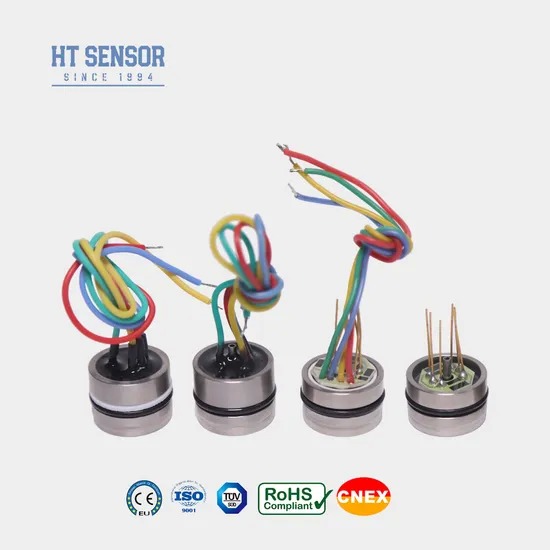

- الاتصال الكهربائي: سلك عالي درجة حرارة 100 ملم، كابل شريط و وصلات الدبوس
| معايير الأداء: | |||||
| نطاق القياس | مقاس ((G) | 10KPa، 20KPa، 35KPa، 100KPa، 200KPa، 350KPa، 1000KPa، 2000KPa | |||
| مطلقة ((A)) | 100KPaA، 200KPaA، 350KPaA، 700KPaA، 1000KPaA، 2000KPaA | ||||
| مختومة | 3500KPaS,7MPaS,10MPaS | ||||
| النوع | ماكس | الوحدة | |||
| غير خطية | ± 0.15 | ± 0.3 | %F.S | ||
| التكرار | 0.05 | 0.1 | %F.S | ||
| التهاب النفس | 0.05 | 0.1 | %F.S | ||
| الصفر منخفضة الخروج | 0±1 | 0±2 | mV | ||
| الناتج الكامل | ≤20KPa | 50±1 | 50±2 | mV | |
| ≥35kPa | 100±1 | 100±2 | mV | ||
| صفر التبديل الحراري | ≤20KPa | ± 1 | ± 25 | %F.S | |
| ≥35kPa | ± 0.8 | ± 15 | %F.S | ||
| درجة حرارة كاملة | ≤20KPa | ± 1 | ±2 | %F.S | |
| ≥35kPa | ± 0.8 | ± 15 | %F.S | ||
| معالجة مؤقتة | ≤20KPa | 0 ~ 50 | oC | ||
| ≥35kPa | 0~70 | oC | |||
| درجة حرارة العمل | -20~80 | oC | |||
| درجة حرارة التخزين | -40~125 | oC | |||
| الحمل الزائد المسموح به | 3 مرات المقياس الكامل | ||||
| ضغط الانفجار | 5 أضعاف المقياس الكامل | ||||
| الاستقرار على المدى الطويل | 0.2 ٪ | الميزانية/سنة | |||
| مادة الحجاب الحاجز | 316L | ||||
| مقاومة العزل | ≥200MΩ 100VDC | ||||
| الاهتزاز | لا يوجد تغيير في ظل ظروف 10gRMS، 20Hz إلى 2000Hz | ||||
| الصدمة | 100 غرام، 11 ثانية | ||||
| وقت الاستجابة | ≤1ms | ||||
| ختم الحلقة O | مطاط النتريل أو مطاط الفلور | ||||
| الامتلاء المتوسط | زيت السيليكون | ||||
| الوزن | ~ 25 غرام | ||||
| يتم اختبار المعلمات في الظروف التالية: الجهد الثابت 10 فولت ودرجة حرارة البيئة 25 درجة مئوية | |||||
| الاتصال الكهربائي والتعويض |
|
| نصائح الطلب |
الصمود المطلوب
2أثناء تجميع السطح، تأكد من أن يكون مستويًا عموديًا وتطبيق ضغط متساوي لتجنب التشنج أو تلف لوحة التعويض.
3إذا كانت الوسيلة المقاسة غير متوافقة مع الحجاب الأساسي ومواد السقف (316L) ، يجب تقديم تعليمات خاصة عند وضع الطلب.
4تجنب الضغط على الحجاب الحاجز بالأيدي أو بالأشياء الحادة لمنع تلف النواة بسبب تشوه الحجاب الحاجز أو ثقب.
5. ابقي منفذ الضغط في قلب مقياس الضغط مفتوحًا للجو ومنع دخول الماء أو بخار الماء أو الوسائط المآكلة إلى غرفة الضغط السلبي في القلب.
6إذا كان هناك أي تغييرات على خطوط الدبوس، اتبع الملصق على النواة الفعلية للإشارة.
