| تصميم: | قبول مخصص | المرفق: | M12*1 |
|---|---|---|---|
| مملوء بالزيت: | زيت السيليكون | الكلمات الرئيسية المنتج: | أجهزة استشعار ضغط الهواء التلقائي |
| نوع الأسلاك: | أربعة أسلاك | نوع الهيكل: | جهاز إرسال ضغط السيليكون المنتشر |
| ختم: | إبدم، التيار الوطني الحر، جبهة مالوكو | إمداد: | 1.5ma |
| اتصال العملية: | 1/2 "npt ذكر | ||
| إبراز: | جهاز نقل الضغط التفاضلي من سبيكة الألومنيوم,جهاز إرسال مستشعر ضغط رقمي LCD,جهاز إرسال ضغط من السيليكون المنتشر بجسر ويتستون,Digital LCD Pressure Sensor Transmitter,Wheatstone Bridge Diffused Silicon Pressure Transmitter |
||
جهاز إرسال مستشعر ضغط فرق ضغط السائل

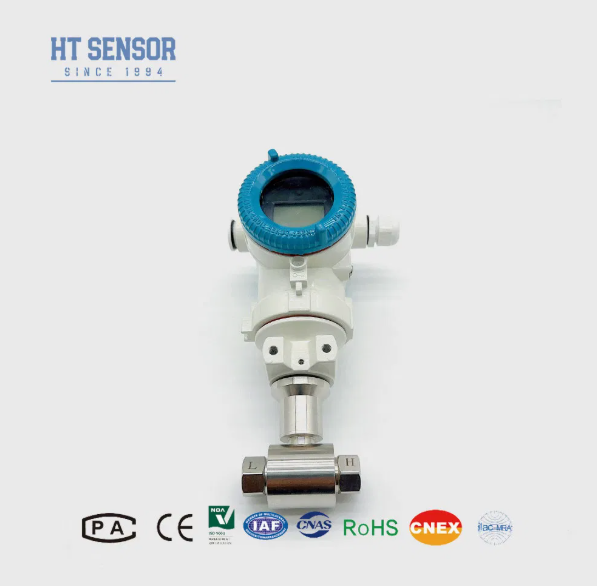

BP93420DII جهاز إرسال الضغط التفاضلي
يستخدم جهاز إرسال الضغط التفاضلي BP93420DII مستشعر السيليكون المنتشر. عندما يعمل الضغط التفاضلي من الوسط المقاس على أغشية المستشعر المموجة، تحافظ إشارة خرج جسر ويتستون على خطية ممتازة مع فرق الضغط، مما يتيح قياس الضغط التفاضلي الدقيق. مثالي لقياس الضغط التفاضلي للغاز والسائل في صناعات البترول والكيماويات والطاقة والهيدرولوجيا.
| نطاق القياس | 0-10 كيلو باسكال...~2 ميجا باسكال |
|---|---|
| نوع الضغط | الضغط التفاضلي |
| التحميل الزائد من جانب واحد | ≥3 مرات من النطاق المقدر |
| الضغط الساكن | الحد الأدنى للقيمة بين 5 أضعاف النطاق المقنن أو 7 ميجا باسكال |
| الدقة @ 25 درجة مئوية | ±0.25% (نموذجي) ±0.5% (الحد الأقصى) |
| التكرار | ±0.03% (النوع) ±0.05%FS (الحد الأقصى) |
| التباطؤ | ±0.03% (النوع) ±0.05%FS (الحد الأقصى) |
| الاستقرار على المدى الطويل | ± 0.5% FS/سنة (<200KPa) ±0.2%FS/سنة (> 200KPa) |
| انجراف درجة الحرارة صفر | ±0.01% FS/درجة مئوية (> 100 كيلو باسكال)، ±0.02% FS/درجة مئوية (≥100 كيلو باسكال) |
| انجراف درجة الحرارة | ±0.01% FS/درجة مئوية (> 100 كيلو باسكال)، ±0.02% FS/درجة مئوية (≥100 كيلو باسكال) |
| درجة حرارة التعويض | 0-50 درجة مئوية (0-10 كيلو باسكال، 0-20 كيلو باسكال)، 0-70 درجة مئوية، -10-70 درجة مئوية |
| درجة حرارة التشغيل | -30 درجة مئوية ~ 80 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية ~ 100 درجة مئوية |
| اهتزاز | 10 جرام، 55 هرتز ~ 2 كيلو هرتز |
| مواد الإسكان | 304,316 ل |
| مادة الحجاب الحاجز | 316 لتر |
| مقاومة العزل | 100 ميجا أوم 100 فولت تيار مستمر |
| تصنيف مقاومة للانفجار | آمنة جوهريا ومقاومة للانفجار |
| تصنيف الحماية | IP65 |
| وزن | ~0.45 كجم |
| إشارة الإخراج | جهد الإمداد | نوع الإخراج |
|---|---|---|
| 4 ~ 20 مللي أمبير | 12 ~ 30 فولت تيار مستمر | 2/3/4 سلك |
| 0 ~ 10/20 مللي أمبير | 3 سلك | |
| 0/1 ~ 5 فولت 0.5 ~ 4.5 فولت |
5VDC |
| BP93420XX | جهاز إرسال الضغط |
|---|---|
| شفرة | البناء المخطط التفصيلي |
| دي.إي.إي | جهاز إرسال الضغط التفاضلي |
| نطاق القياس | 0-10 كيلو باسكال...~2 ميجا باسكال |
| شفرة | مزود الطاقة |
| د1 | 24VDC |
| د2 | 5VDC |
| د3 | آخر |
| شفرة | إشارة الإخراج |
| S1 | 4 ~ 20mADC |
| S5 | 0 ~ 20mADC |
| S2 | 1 ~ 5VDC |
| S6 | 0 ~ 10 فولت تيار مستمر |
| S3 | 0 ~ 5VDC |
| س7 | 0.5 ~ 4.5VDC |
| S4 | 0 ~ 10 مللي أمبير |
| شفرة | اتصال الضغط |
| J1 | M20×1.5 ذكر |
| J2 | G1/2 ذكر |
| J3 | G1/4 ذكر |
| J4 | 1/2 معاهدة حظر الانتشار النووي ذكر |
| J5 | آخر |
| شفرة | التوصيل الكهربائي |
| ب1 | هيرشمان |
| ب2 | المكونات PG7 |
| ب3 | مخرج كابل مختوم |
| ب4 | آخر |
| شفرة | نوع الضغط |
| د | الضغط التفاضلي |
