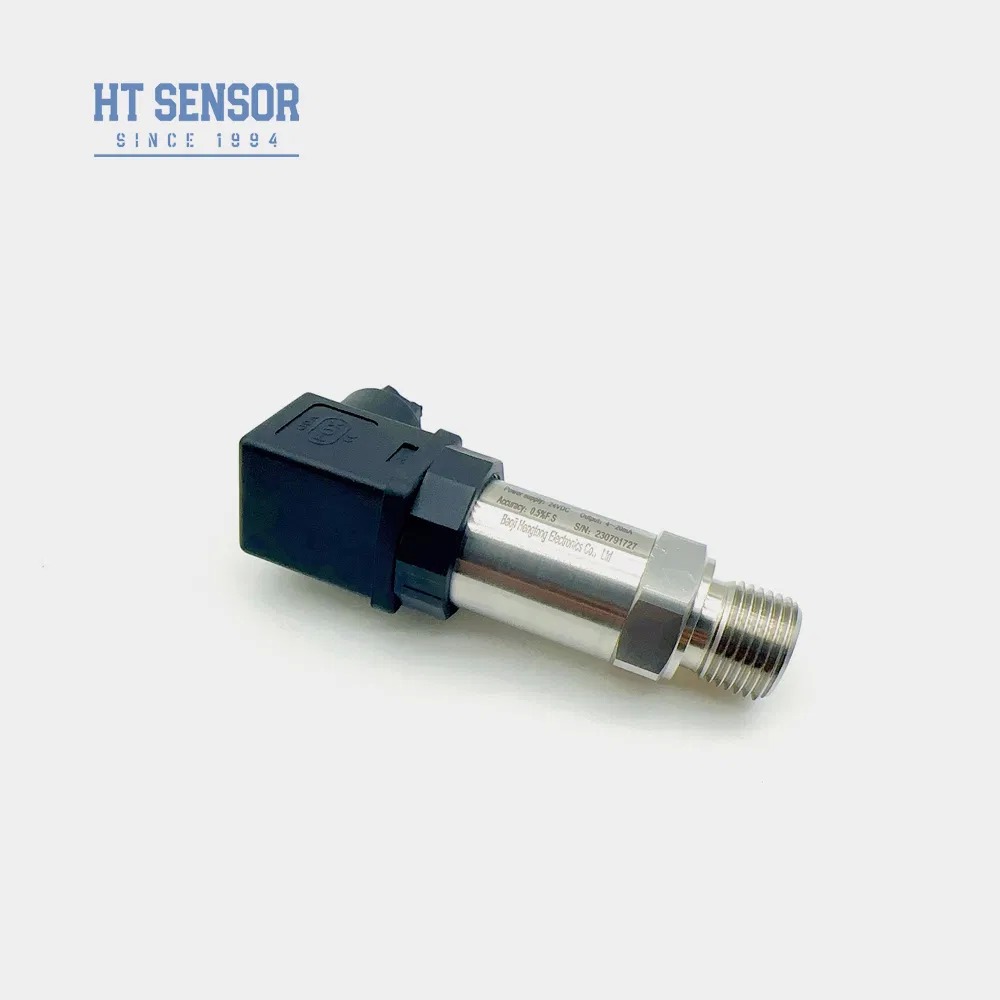

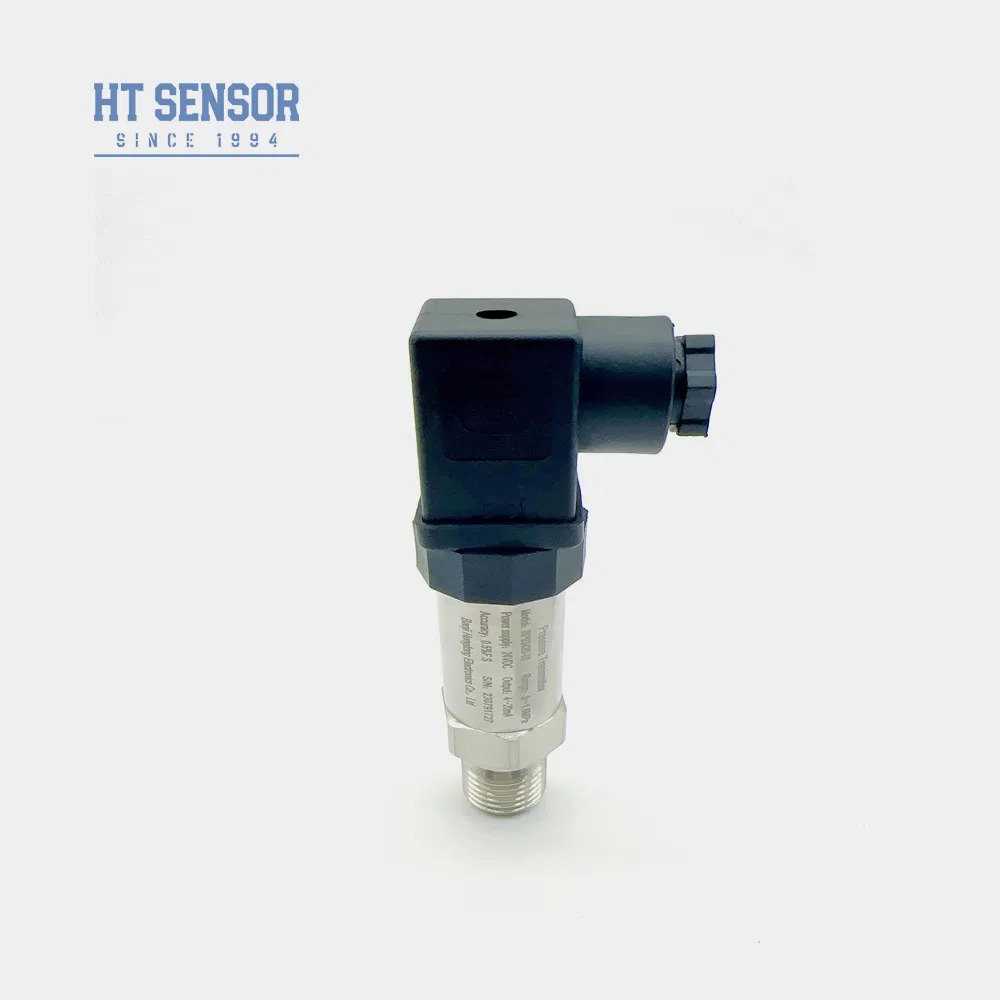

هينغتونغ BP93420-IB 4-20mA ناقل الضغط 0.5G الدقة IP65
Product Details
| رقم النموذج: | BP93420-IB | قياس وسيط: | سائل |
|---|---|---|---|
| درجة الدقة: | 0.5 جرام | نطاق الضغط: | 0kpa~10kpa...100MPa |
| تصنيف IP: | IP65 | نوع الضغط: | الضغط المقياسي، الضغط المطلق، الضغط المغلق |
| المواد السكنية: | 316L | استقرار على المدى الطويل: | +-0.2% في السنة (نوع) |
| مادة الحجاب الحاجز: | 316L | درجة حرارة التشغيل: | -20 درجة مئوية ~ 80 درجة مئوية |
| درجة حرارة التخزين: | -40 درجة مئوية ~ 120 درجة مئوية | إشارة الإخراج: | 4 ~ 20ma ، 0 ~ 10/20ma ، 0/1 ~ 5V ، 0/1 ~ 10V ، 0.5 ~ 4.5V |
| الجهد توريد: | 12 ~ 30VDC ، 5VDC | وزن: | ~ 0.15 كجم |
| مقاومة العزل: | 100mΩ 100VDC | ||
| إبراز |
جهاز إرسال ضغط 4-20mA IP65,جهاز استشعار الضغط الصناعي دقة 0.5G,جهاز نقل الضغط Hengtong BP93420-IB,industrial pressure sensor 0.5G accuracy,Hengtong BP93420-IB pressure transmitter |
||
Product Description
يستخدم جهاز إرسال الضغط BP93420IB قلب عزل السيليكون المنتشر من سلسلة HT المملوء بالزيت كعنصر قياس الإشارة. يتم وضع دائرة معالجة الإشارات في حاوية من الفولاذ المقاوم للصدأ، مما يحول إشارات المستشعر إلى إشارات إخراج قياسية. يضمن الاختبار الصارم والفرز بالتقادم أداءً مستقرًا وموثوقًا به.
- نطاق قياس واسع مع هيكل من الفولاذ المقاوم للصدأ وخيارات واجهة ضغط متعددة
- تصميم مضغوط وخفيف الوزن لسهولة الدمج
- إعدادات الصفر والنطاق الكامل القابلة للتعديل
- قياس عالي الدقة مع هيكل من الفولاذ المقاوم للصدأ بالكامل
- قياس ضغط الغازات والسوائل غير المسببة للتآكل (متوافق مع الفولاذ المقاوم للصدأ 316L)
- تطبيقات صناعة الطيران والبحرية
- العمليات الصناعية بما في ذلك البترول والكيماويات والمعادن وتوليد الطاقة والهيدرولوجيا
- أنظمة التحكم الهيدروليكية والهوائية
| المعلمة | المواصفات |
|---|---|
| نطاق القياس | -100 كيلو باسكال...0 كيلو باسكال ~ 10 كيلو باسكال...100 ميجا باسكال |
| نوع الضغط | ضغط القياس، الضغط المطلق، الضغط المختوم |
| الحمل الزائد | ≤ 1.5 ضعف النطاق المقنن |
| الدقة @ 25 درجة مئوية | ±0.25% (نموذجي) ±0.5% (حد أقصى) |
| التكرار | 0.1%FS |
| تباعد | 0.1%FS |
| الاستقرار على المدى الطويل | ±0.1%F.S/سنة (نموذجي) ±0.2%F.S/سنة (حد أقصى) |
| انجراف درجة حرارة نقطة الصفر | ±0.03%F.S/°C (≤100KPa) ±0.02%F.S/°C (>100KPa) |
| انجراف درجة حرارة النطاق الكامل | ±0.03%F.S/°C (≤100KPa) ±0.02%F.S/°C (>100KPa) |
| درجة حرارة التعويض | 0-70 درجة مئوية (≤10 ميجا باسكال، قابلة للتخصيص) |
| درجة حرارة التشغيل | -20 درجة مئوية ~ 80 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية ~ 120 درجة مئوية |
| الاهتزاز | 10 جرام، 55 هرتز ~ 2 كيلو هرتز |
| مادة الغلاف | 304، 316L |
| مادة الحجاب الحاجز | 316L |
| مقاومة العزل | 100MΩ 100VDC |
| تصنيف مقاومة الانفجار | Ex db IIC T6 Gb |
| تصنيف الحماية | IP65 |
| ختم الحلقة O | مطاط الفلور |
| الوزن | ~0.15 كجم |
| إشارة الإخراج | جهد الإمداد | نوع الإخراج |
|---|---|---|
| 4~20mA | 12~30VDC | 2/3/4 أسلاك |
| 0~10/20mA | 3 أسلاك | |
| 0/1~5V | 5VDC | |
| 0/1~10V | ||
| 0.5~4.5V |
- تأكد من توافق الوسط مع أجزاء ملامسة المنتج
- تستبعد النماذج المقاومة للانفجار رؤوس العرض الرقمية
- بالنسبة لأجهزة الإرسال المزودة بشاشات LCD/LED، يلزم توفير طاقة ≥20VDC
- قم بتركيب أجهزة الحماية من الصواعق وتأكد من التأريض السليم
- حلقة O المطاطية الفلورية مصنفة من -20 درجة مئوية إلى 250 درجة مئوية (مطلوب EPDM أقل من -20 درجة مئوية)
- الكابل الافتراضي: 1.5 متر بولي إيثيلين (حدد البدائل عند الطلب)
- أبلغ عن المتطلبات الخاصة (الاهتزاز، EMI/RFI، إلخ.) مسبقًا
| الكود | بناء الخطوط العريضة |
|---|---|
| IB | جهاز إرسال الضغط العام |
| IX | جهاز إرسال الضغط مع شاشة عرض |
| IE | جهاز إرسال ضغط الطيران المقاوم للصدمات |
| IIC/III | جهاز إرسال الضغط العام/العرض الصناعي |
| IF | جهاز إرسال الضغط المقاوم للرطوبة |
| IIE/IIIE | جهاز إرسال الضغط العام/العرض |
| IN | جهاز إرسال الضغط المخصص لتكييف الهواء |
| IC | جهاز إرسال الضغط عالي الحرارة |
| IQ1/IQ2 | جهاز إرسال الضغط ذو الحجاب الحاجز الكبير/عالي الحرارة |
ج: دقة عالية ومتانة وأداء ممتاز. التخصيص متاح.
ج: نعم، يمكن لمهندسينا تصميم المنتجات لتلبية الاحتياجات المحددة. نحن نقدم خدمات OEM و ODM.
ج: تنتج مرافقنا ما يصل إلى 30000 وحدة شهريًا. اتصل بالمبيعات للطلبات الكبيرة.
ج: 5-8 أيام عمل للنماذج القياسية؛ قد تختلف المنتجات المخصصة.
ج: أسعار تنافسية مع خصومات على الطلبات المجمعة والشركاء على المدى الطويل.
ج: ضمان لمدة 24 شهرًا مع وقت استجابة 24 ساعة. الدعم عن بعد متاح.
