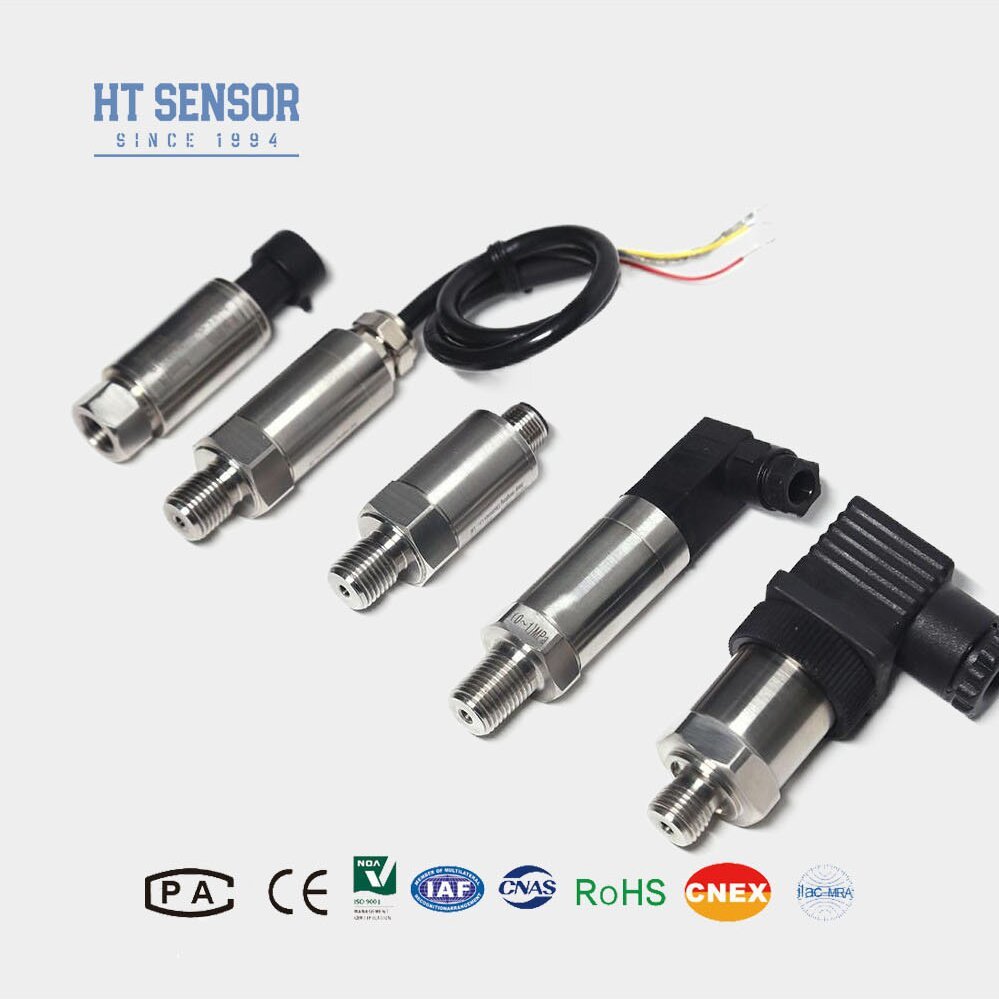

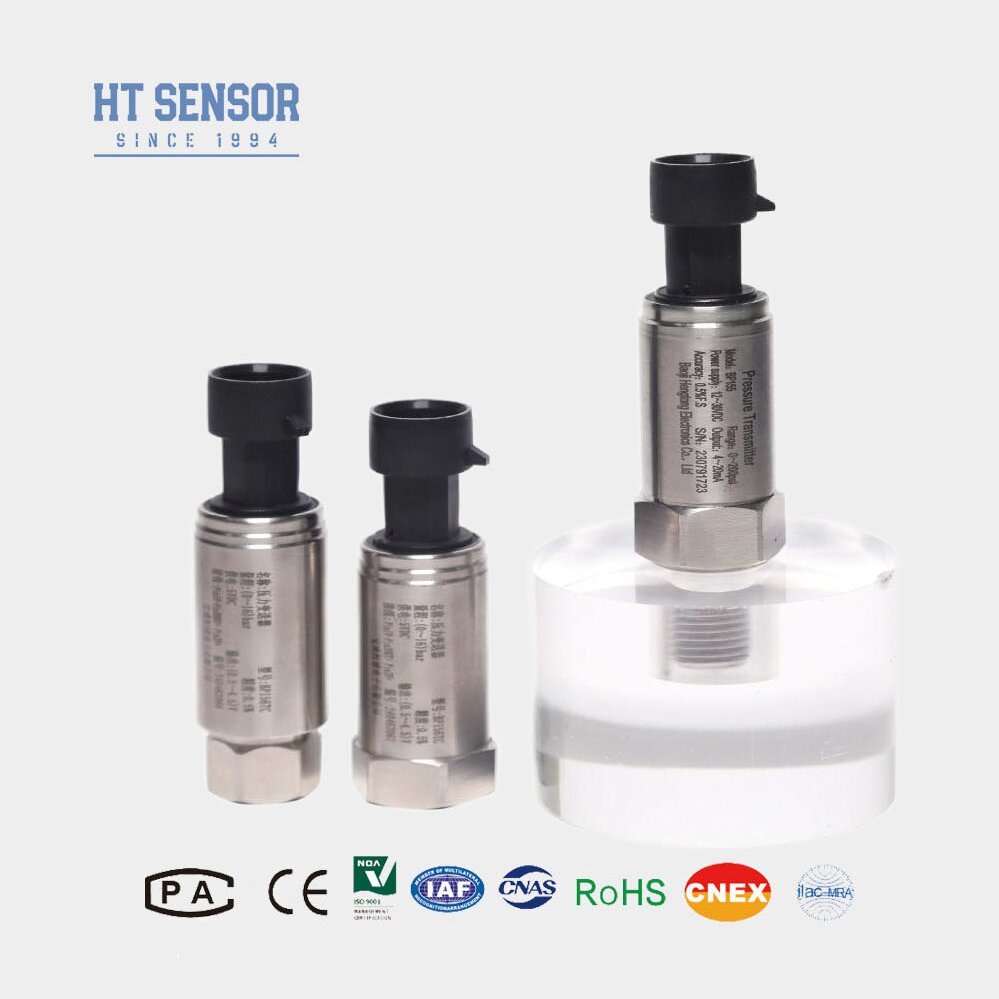

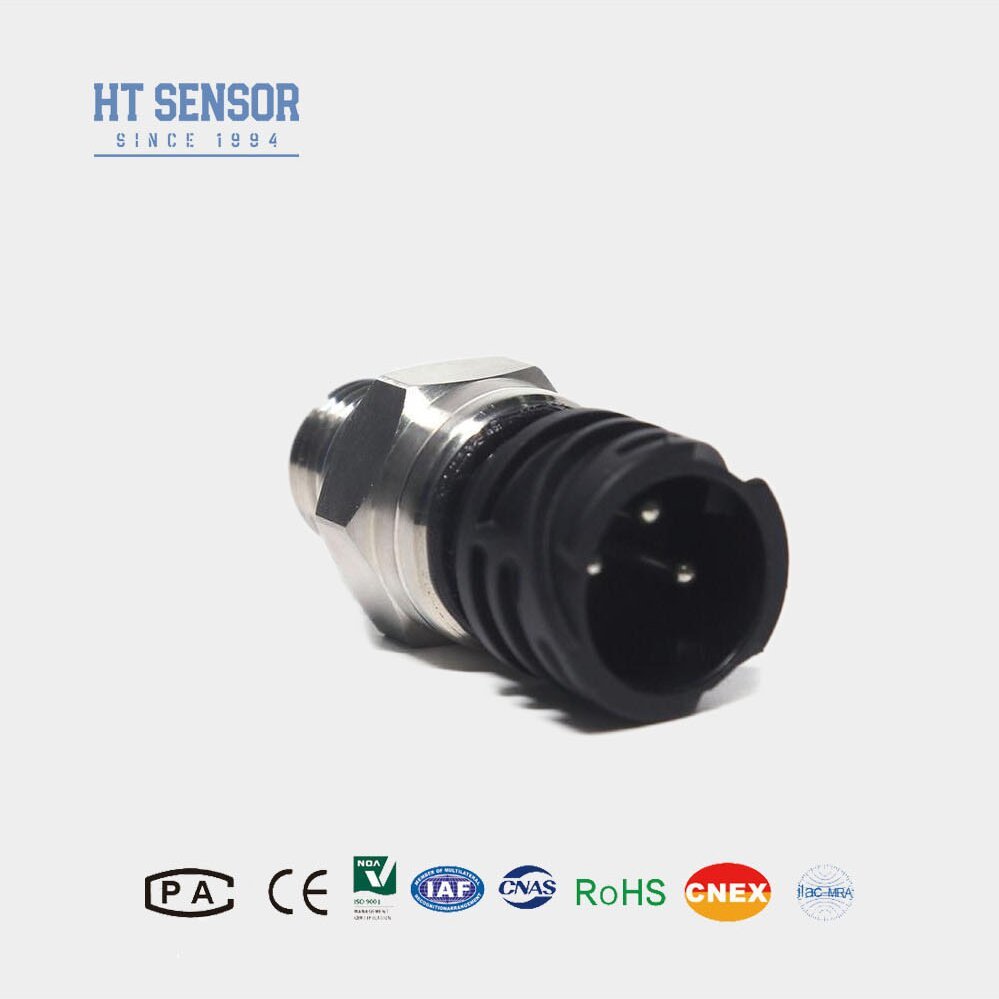

BP155 4-20mA جهاز استشعار الضغط 0.25% دقة IP65 316L الفولاذ المقاوم للصدأ
Product Details
| رقم النموذج: | بي بي 155 | قياس وسيط: | الغاز |
|---|---|---|---|
| درجة الدقة: | 0.25 ٪ | نطاق الضغط: | 0kpa~10kpa...5MPa |
| تصنيف IP: | IP65 | نوع الضغط: | الضغط المقياسي، الضغط المطلق، الضغط المغلق |
| المواد السكنية: | 316L | استقرار على المدى الطويل: | 0.1% FS/السنة |
| مادة الحجاب الحاجز: | 316L | درجة حرارة التشغيل: | -20 درجة مئوية ~ 80 درجة مئوية |
| درجة حرارة التخزين: | -40 درجة مئوية ~ 120 درجة مئوية | إشارة الإخراج: | 4 ~ 20MA |
| الجهد توريد: | 12 ~ 30VDC | استجابة التردد: | 2.4 كيلو هرتز |
| مقاومة العزل: | 100mΩ 100VDC | ||
| إبراز |
جهاز استشعار الضغط 4-20mA بدقة 0.25%,مستشعر ضغط من الفولاذ المقاوم للصدأ IP65,مستشعر الضغط الصناعي 316L,IP65 stainless steel pressure sensor,316L industrial pressure sensor |
||
Product Description
يعد جهاز إرسال الضغط BP155 عبارة عن حل فعال من حيث التكلفة مصمم خصيصًا لضواغط الهواء ومعدات التبريد. تضم أحدث التقنيات ، ويتميز بدائرة مرسل عالية الأداء تم تطويرها في المنزل. يوفر جهاز الإرسال المدمج هذا مقاومة رطوبة قوية وقدرات تداخل مغناطيسية ممتازة. تضمن عمليات الاختبار والشيخوخة الصارمة للمكونات والسلع الجاهزة أداءً مستقرًا وموثوقًا.
- نطاق قياس واسع مع بنية الفولاذ المقاوم للصدأ وخيارات واجهة الضغط المتنوعة
- تصميم مضغوط وخفيف الوزن لسهولة التثبيت
- إعدادات صفر قابلة للتعديل وامتلاكها على نطاق واسع
- قياس عالي الدقة مع جميع بناء الفولاذ المقاوم للصدأ
- قياس الضغط للغازات غير التآمرية والسوائل (316 لتر متوافق مع الفولاذ المقاوم للصدأ)
- تطبيقات صناعة البحرية وصناعة الطيران
- العمليات الصناعية بما في ذلك البترول والكيمياء والمعادن وتوليد الطاقة والهيدرولوجيا
- أنظمة التحكم الهيدروليكية والهدية
| نطاق القياس | 0kpa ~ 10kpa ... 5mpa |
| نوع الضغط | الضغط على الضغط والضغط المطلق والضغط المختومة |
| الحمل الزائد | ≤ 1.5 مرة من النطاق المقدر |
| دقة @ 25 درجة مئوية | ± 0.25 ٪ (نموذجي) ± 0.5 ٪ (الحد الأقصى) |
| التكرار والفساد | 0.02 ٪ FS (TYP.) 0.05 ٪ FS (MAX.) |
| الاستقرار على المدى الطويل | ± 0.1 ٪ fs/year (typ.) ± 0.2 ٪ fs/year (max.) |
| انجراف درجة حرارة نقطة الصفر | ± 0.02 ٪ FS/ºC (≤100KPa) ± 0.01 ٪ FS/ºC (> 100KPa) |
| انجراف درجة الحرارة الكاملة | ± 0.02 ٪ FS/ºC (≤100KPa) ± 0.01 ٪ FS/ºC (> 100KPa) |
| استجابة التردد | 2.4 كيلو هرتز |
| درجة حرارة التعويض | 0-70 درجة مئوية (≤10mpa ، قابلة للتخصيص) |
| درجة حرارة التشغيل | -20 درجة مئوية ~ 80 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية ~ 120 درجة مئوية |
| اهتزاز | 10g ، 55hz ~ 2khz |
| المواد السكنية | 304،316L |
| مادة الحجاب الحاجز | 316L |
| مقاومة العزل | 100mΩ 100VDC |
| تصنيف الحماية | IP65 |
| ختم الحلقة | المطاط الفلورو |
| إشارة الإخراج | الجهد توريد | نوع الإخراج |
|---|---|---|
| 4 ~ 20MA | 12 ~ 30VDC | 2/3/4 سلك |
| 0 ~ 10/20MA | 3 سلك | |
| 0/1 ~ 5V 0/1 ~ 10V 0.5 ~ 4.5V |
5VDC |
- تأكد من التوافق المتوسط مع أجزاء الاتصال بالمنتج
- تستبعد النماذج المقاومة للانفجار رؤوس العرض الرقمية
- لنماذج شاشة LCD/LED ، يجب أن يكون مزود الطاقة ≥20VDC
- تثبيت أجهزة حماية البرق وضمان التأريض المناسب
- لدرجات الحرارة التي تقل عن -20 درجة مئوية ، حدد ختم الحلقة EPDM O
- طول الكابل الافتراضي: 1.5m (مادة البولي إيثيلين)
- حدد المتطلبات الخاصة (الاهتزاز ، EMI ، إلخ) عند الطلب
| دليل الطلب | |||||||||
| BP15x | مرسل الضغط | ||||||||
| شفرة | الخطوط العريضة البناء | ||||||||
| 5 | قابس باكارد | 6 | M12*1 Connetor | ||||||
| 7 | موصل DIN صغير | 8 | موصل هيرشمان | ||||||
| نطاق القياس | 0kpa ～ 10kpa ... 10mpa | ||||||||
|
(0-X) KPA أو MPA |
X: يشير إلى نطاق القياس الفعلي | ||||||||
| شفرة | مزود الطاقة | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | آخر | ||||||||
| شفرة | إشارة الإخراج | ||||||||
| S1 | 4 ～ 20MADC | S5 | 0 ～ 20madc | ||||||
| S2 | 1 ～ 5VDC | S6 | 0 ～ 10VDC | ||||||
| S3 | 0 ～ 5VDC | S7 | 0.5 ～ 4.5VDC | ||||||
| S4 | 0 ～ 10madc | ||||||||
| شفرة | اتصال الضغط | ||||||||
| J1 | G1/4 | ||||||||
| J2 | G1/8 | ||||||||
| J3 | 1/4 نا | ||||||||
| J4 | 1/8npt | ||||||||
| J5 | 7/16-20UNF | ||||||||
| شفرة | نوع الضغط | ||||||||
| ز | قياس الضغط | ||||||||
| أ | الضغط المطلق | ||||||||
| ق | الضغط المرجعي المختومة | ||||||||
