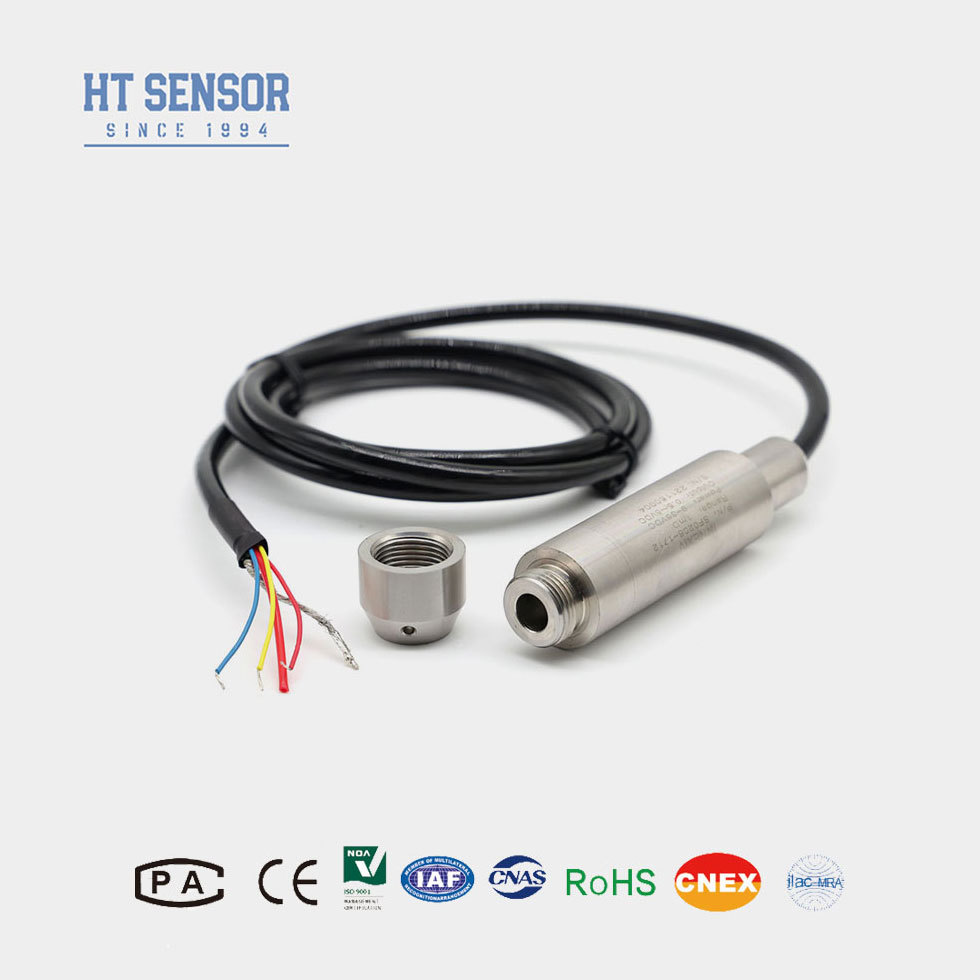

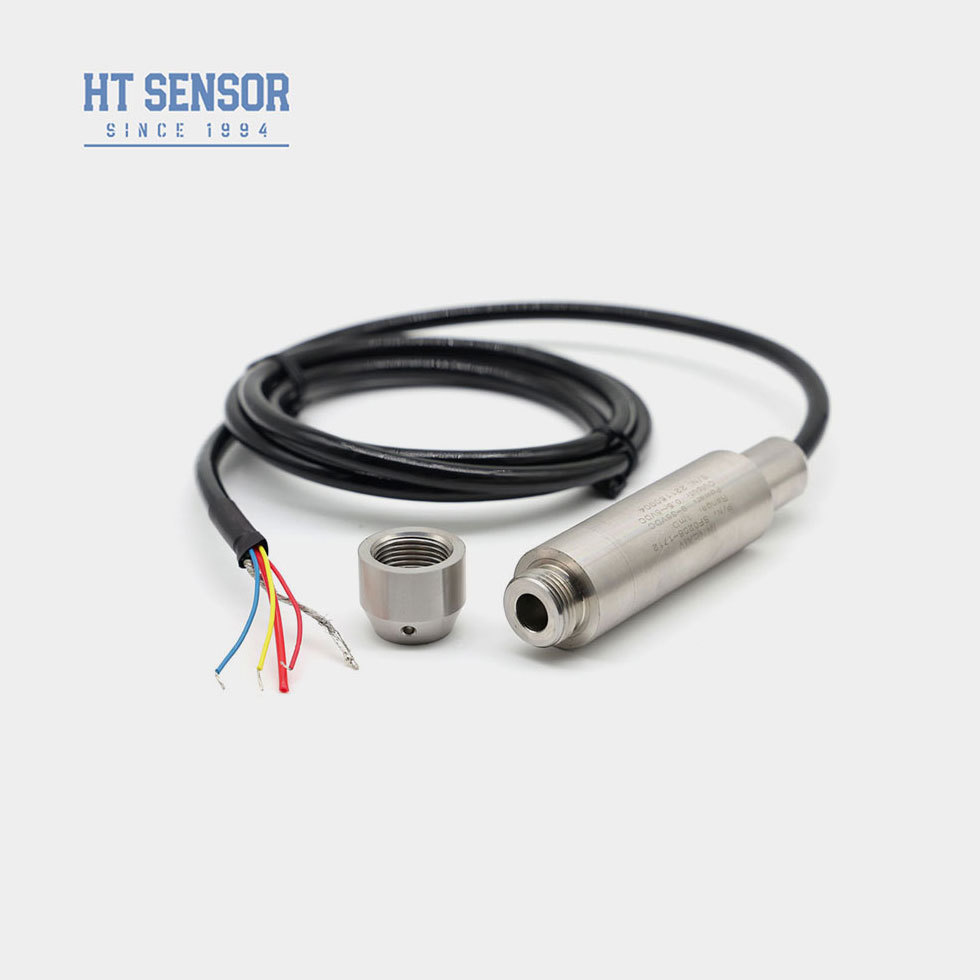

جهاز إرسال مستوى المياه الغاطس مع قلب معزول مملوء بالزيت من السلسلة HT لقياس دقيق للمستوى
Product Details
| نطاق الضغط: | 0-1m-400 Mh2o | درجة الدقة: | 0.25 في المائة0.5٪ |
|---|---|---|---|
| تصنيف IP: | IP68 | وزن صافي: | 0.3 كجم |
| مادة الحجاب الحاجز: | 316L من الفولاذ المقاوم للصدأ | المواد السكنية: | 304 |
| إشارة الإخراج: | 4-20MA | مزود الطاقة: | 24VDC |
| نطاق القياس: | 0 ~ 10m ... 400m | سعة التحميل الزائد: | ≤ 2x النطاق المقنن |
| التكرار: | ± 0.03 ٪ (TYP.) ± 0.05 ٪ FS (كحد أقصى) | درجة حرارة التشغيل: | -20~80 درجة مئوية |
| درجة حرارة التخزين: | -30 ~ 100 درجة مئوية | مقاومة العزل: | > = 100mΩ@100VDC |
| تصنيف مقاوم للانفجار: | إكسياIICT6 | ||
| إبراز |
IP68 water level transmitter,400mH2O water level sensor,4-20mA output level transmitter,400mH2O water level sensor,4-20mA output level transmitter |
||
Product Description
- مساكن كاملة من الفولاذ المقاوم للصدأ ، مناسبة لبيئات الاختبار المختلفة
- قياس التحقيق من نوع الانغماس لسهولة التثبيت
- خيارات إشارة الخرج المتنوعة
- علامات الانفجار المقاوم: exiaiict6
- ارتفاع معدل الحماية: IP68
- خيارات كابل PE أو PU
- متوافق مع 316LSS والسوائل غير التآمرية
- مراقبة مستويات المياه في مياه الصرف الصحي ، والمياه الصناعية/البلدية ، والدبابات ، والآبار ، والأنهار ، ومياه البحر ، والبحيرات
- قياس مستويات الوقود في الديزل وخزانات الوقود
| نطاق القياس | 0 ~ 10m ... 400m |
| نوع الضغط | الضغط على الضغط والضغط المطلق والضغط المختومة |
| الحمل الزائد | ≤ 2x النطاق المقنن |
| دقة @ 25 درجة مئوية | ± 0.25 ٪ (TYP.) ± 0.5 ٪ (كحد أقصى) |
| التكرار | ± 0.03 ٪ (TYP.) ± 0.05 ٪ FS (كحد أقصى) |
| التباطؤ | ± 0.03 ٪ (TYP.) ± 0.05 ٪ FS (كحد أقصى) |
| الاستقرار على المدى الطويل | ± 0.2 ٪ FS/Year (Max.) |
| صفر درجة الحرارة الانجراف | ± 0.01 ٪ FS/ºC (> 100KPa) ، ± 0.02 ٪ FS/ºC (≤100KPa) |
| انجراف درجة الحرارة | ± 0.01 ٪ FS/ºC (> 100KPa) ، ± 0.02 ٪ FS/ºC (≤100KPa) |
| درجة حرارة التعويض | 0-50 درجة مئوية (0-1M. 0-2M) ؛ 0-70 درجة مئوية |
| درجة حرارة التشغيل | -20 ~ 80 درجة مئوية |
| درجة حرارة التخزين | -30 ~ 100 درجة مئوية |
| اهتزاز | 10g ، 55hz ~ 2khz |
| المواد السكنية | 1CR18NI9TI |
| مادة الحجاب الحاجز | 316L من الفولاذ المقاوم للصدأ |
| مقاومة العزل | > = 100mΩ@100VDC |
| تصنيف الانفجار المقاوم | exiaiict6 |
| تصنيف الحماية | IP67 ، IP68 |
| ختم الحلقة | المطاط الفلورو |
| وزن | ~ 0.3 كجم (بدون كابل) |
| مادة الكابل | البولي إيثيلين ، البولي يوريثان |
| إشارة الإخراج | الجهد توريد | نوع الإخراج |
|---|---|---|
| 4 ~ 20MA | 12 ~ 30VDC | 2/3/4 سلك |
| 0 ~ 10/20MA | 3 سلك | |
| 0/1 ~ 5V | 5VDC | |
| 0/1 ~ 10V | ||
| 0.5 ~ 4.5V | ||
| بروتوكول الاتصالات RS485 |
- تأكد من أن الوسيلة المقاسة متوافقة مع مكونات المنتج
- حدد كثافة الوسط المقاس
- لبيئات التداخل الكهرومغناطيسي/RF القوية ، قدم التفاصيل
- تثبيت أجهزة حماية البرق وضمان التأريض المناسب
| شفرة | وصف |
|---|---|
| BH93420 | مرسل الضغط |
| أنا | نطاق القياس: 0 ~ 10m ... 400m |
| D1 | إمدادات الطاقة: 24VDC |
| D2 | إمدادات الطاقة: 5VDC |
| D3 | إمدادات الطاقة: أخرى |
| S1 | إشارة الإخراج: 4 ~ 20mAdc |
| S2 | إشارة الإخراج: 1 ~ 5VDC |
| S3 | إشارة الإخراج: 0 ~ 5VDC |
| S4 | إشارة الإخراج: 0 ~ 10madc |
| S5 | إشارة الإخراج: 0 ~ 20madc |
| S6 | إشارة الإخراج: 0 ~ 10VDC |
| S7 | إشارة الخرج: 0.5 ~ 4.5VDC |
| S8 | إشارة الإخراج: RS485 |
| ز | نوع الضغط: قياس الضغط |
| أ | نوع الضغط: الضغط المطلق |
| ق | نوع الضغط: ضغط مرجعي مختومة |
| 01 | المواد: 304 من الفولاذ المقاوم للصدأ |
| 02 | المواد: 316L من الفولاذ المقاوم للصدأ |
| C1 | مادة الكابل: PE |
| C2 | مادة الكابل: PU |
Product Highlights
BH93420I مرسل مستوى السائل الغاطس BH93420-I عبارة عن جهاز إرسال على مستوى المياه الذي يستخدم جوهر عزل مزود بالزيت من سلسلة HT HT. تم تصميم جزء الاستشعار تمامًا مع بنية كاملة من الفولاذ المقاوم للصدأ والبنية المكونة من قطعة واحدة ، وتم إغلاقها تمامًا مع الفولاذ المقاوم للصدأ لأداء مقاوم للماء. يخضع ا...
