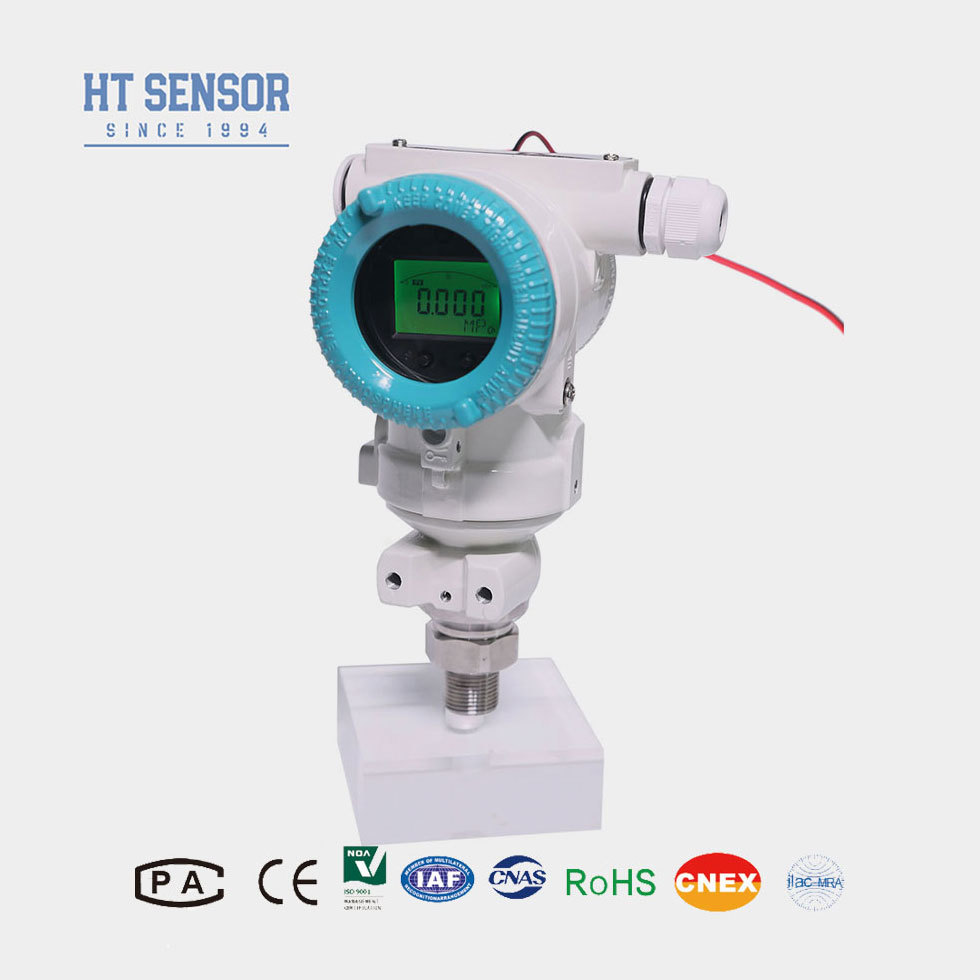

جهاز إرسال ضغط رقمي BP93420-III 0-100MPa IP65
Product Details
| نموذج لا.: | BP93420-III | قياس وسيط: | سائل |
|---|---|---|---|
| درجة الدقة: | 0.5 ٪ | نطاق الضغط: | -100 كيلو باسكال...0 كيلو باسكال ~10 كيلو باسكال...100 ميجا باسكال |
| تصنيف IP: | IP65 | نوع الضغط: | الضغط المقياسي، الضغط المطلق، الضغط المغلق |
| المواد السكنية: | 316L | استجابة التردد: | 2.4 كيلو هرتز |
| وزن: | ~ 1.2 كجم | الحمل الزائد: | ≤ 1.5 مرة من النطاق المقدر |
| دقة @ 25 درجة مئوية: | ± 0.25 ٪ (نموذجي) ± 0.5 ٪ (الحد الأقصى) | استقرار على المدى الطويل: | ± 0.1 ٪ FS/Year (نموذجي) ± 0.2 ٪ FS/Year (الحد الأقصى) |
| درجة حرارة التشغيل: | -20 درجة مئوية ~ 80 درجة مئوية | درجة حرارة التخزين: | -40 درجة مئوية ~ 120 درجة مئوية |
| مقاومة العزل: | 100mΩ 100VDC | ||
| إبراز |
جهاز إرسال ضغط رقمي 0-100MPa,مستشعر ضغط صناعي IP65,جهاز إرسال ضغط مع ضمان,Industrial Pressure Sensor IP65,Pressure Transmitter with Warranty |
||
Product Description
يستخدم جهاز إرسال الضغط BP93420III تقنية قلب عزل مقاومة الضغط السيليكون من سلسلة HT لقياس الإشارة. تقوم دائرة معالجة الإشارات بتحويل إشارات المستشعر إلى إشارات إخراج قياسية. يضمن الاختبار الصارم وفحص الشيخوخة للمكونات أداءً مستقرًا وموثوقًا به مع قدرة قوية على مقاومة التداخل.
- نطاق قياس واسع مع خيارات واجهة ضغط متعددة وحماية IP65
- إشارات إخراج قابلة للتعديل مع إمكانية العرض
- تعديل نقطة الصفر والنطاق الكامل
- قلب مستشعر ضغط مقاومة الضغط السيليكوني عالي الدقة
- قياس الغازات والسوائل غير المسببة للتآكل في أنظمة الفولاذ المقاوم للصدأ 316L
- صناعات البترول والكيماويات والمعادن والطاقة والهيدرولوجيا
- قياس الضغط في البيئات الصناعية الخارجية القاسية
- أنظمة التحكم الهيدروليكية والنيوماتيكية
| المعلمة | المواصفات |
|---|---|
| نطاق القياس | -100 كيلو باسكال...0 كيلو باسكال ~10 كيلو باسكال...100 ميجا باسكال |
| نوع الضغط | الضغط المقاس، الضغط المطلق، الضغط المختوم |
| الحمل الزائد | ≤ 1.5 ضعف النطاق المقنن |
| الدقة @ 25 درجة مئوية | ±0.25% (نموذجي) ±0.5% (حد أقصى) |
| التكرار | ≤±0.1%FS |
| التخلف | ≤±0.1%FS |
| الاستقرار على المدى الطويل | ±0.1%F.S/سنة (نموذجي) ±0.2%F.S/سنة (حد أقصى) |
| انجراف درجة حرارة نقطة الصفر | ±0.02%F.S/درجة مئوية (≤100 كيلو باسكال) ±0.01%F.S/درجة مئوية (>100 كيلو باسكال) |
| انجراف درجة حرارة النطاق الكامل | ±0.02%F.S/درجة مئوية (≤100 كيلو باسكال) ±0.01%F.S/درجة مئوية (>100 كيلو باسكال) |
| استجابة التردد | 2.4 كيلو هرتز |
| درجة حرارة التعويض | 0-70 درجة مئوية (≤10 ميجا باسكال، قابلة للتخصيص) |
| درجة حرارة التشغيل | -20 درجة مئوية ~ 80 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية ~ 120 درجة مئوية |
| الاهتزاز | 10 جرام، 55 هرتز ~ 2 كيلو هرتز |
| مادة الغلاف | ألومنيوم مصبوب |
| مادة الحجاب الحاجز | 316L |
| مقاومة العزل | 100 ميجا أوم 100 فولت تيار مستمر |
| تصنيف مقاومة الانفجار | Ex db IIC T6 Gb |
| تصنيف الحماية | IP65 |
| ختم الحلقة O | مطاط الفلور |
| الوزن | ~1.2 كجم |
| إشارة الإخراج | جهد الإمداد | نوع الإخراج |
|---|---|---|
| 4~20mA | 12~30VDC | 2/3/4 سلك |
| 0~10/20mA | 3 أسلاك | |
| 0/1~5V 0/1~10V 0.5~4.5V | 5VDC | |
| بروتوكول اتصالات RS485 | 3.6~30V / بطارية | 4 أسلاك |
- تأكد من توافق الوسط مع أجزاء اتصال المنتج
- نماذج مقاومة للانفجار تستبعد رؤوس العرض الرقمية
- تتطلب أجهزة الإرسال المزودة بشاشات LCD/LED مصدر طاقة ≥20VDC
- قم بتركيب أجهزة الحماية من الصواعق وتأكد من التأريض السليم
- بالنسبة لدرجات الحرارة التي تقل عن -20 درجة مئوية، حدد أختام الحلقة O من EPDM
- طول الكابل الافتراضي: 1.5 متر (مادة البولي إيثيلين)
- حدد المتطلبات الخاصة (الاهتزاز، EMI/RFI، إلخ) في الطلبات
| الكود | بناء الخطوط العريضة |
|---|---|
| IB | جهاز إرسال ضغط عام |
| IX | جهاز إرسال ضغط العرض |
| IE | جهاز إرسال ضغط الطيران المقاوم للصدمات |
| IIC/III | جهاز إرسال ضغط عام/عرض صناعي |
| IF | جهاز إرسال ضغط مقاوم للرطوبة |
| IIE/IIIE | جهاز إرسال ضغط عام/عرض |
| IN | جهاز إرسال ضغط مخصص لتكييف الهواء |
| IC | جهاز إرسال ضغط عالي الحرارة |
| IQ/IQT | جهاز إرسال ضغط الحجاب الحاجز الكبير/عالي الحرارة |
نطاق القياس: -100 كيلو باسكال...0 كيلو باسكال ~ 35 كيلو باسكال...3.5 ميجا باسكال (0-X) كيلو باسكال أو ميجا باسكال (يشير X إلى نطاق القياس الفعلي)
| الكود | مزود الطاقة |
|---|---|
| D1 | 24VDC |
| D2 | 5VDC |
| D3 | أخرى |
| الكود | إشارة الإخراج |
|---|---|
| S1 | 4~20mADC |
| S2 | 1~5VDC |
| S3 | 0~5VDC |
| S4 | 0~10mADC |
| S5 | 0~20mADC |
| S6 | 0~10VDC |
| S7 | 0.5~4.5VDC |
| الكود | وصلة الضغط |
|---|---|
| J1 | M20×1.5 |
| J2 | G1/2 |
| J3 | G1/4 |
| J4 | 7/16-20UNF |
| J5 | أخرى |
| الكود | التوصيل الكهربائي |
|---|---|
| B1 | هيرشمان |
| B2 | قابس PG7 |
| B3 | إخراج كابل مختوم |
| B4 | غلاف صناعي 2088 |
| B5 | غلاف صناعي 2088 مع شاشة |
| B6 | أخرى |
| الكود | نوع الضغط |
|---|---|
| G | الضغط المقاس |
| A | الضغط المطلق |
| S | الضغط المرجعي المختوم |
