G1 محول ضغط بغشاء مسطح مستشعر ضغط بغشاء سيليكون
Product Details
| نموذج لا.: | BPHT241 | مخصصة: | مخصصة |
|---|---|---|---|
| تصنيف الحماية: | IP65 | وزن: | ~ 0.3 كجم |
| المواد السكنية: | 316L أو 304SS | نوع الضغط: | الضغط المقياسي، الضغط المطلق، الضغط المغلق |
| حزمة النقل: | التعبئة القياسية للتصدير مع الكرتون | مواصفة: | مستشعر ضغط السيليكون |
| أصل: | باوجي ، الصين | رمز HS: | 9026201090 |
| نوع الهيكل: | جهاز إرسال ضغط السيليكون المنتشر | قياس وسيط: | الهواء والسائل |
| درجة الدقة: | 0.5 ٪ | نطاق الضغط: | -100kpa ... 0kpa ~ 35kpa ... 20mpa |
| خيط: | g1 | ||
| إبراز |
flush diaphragm pressure transducer,silicon diaphragm pressure sensor,G1 pressure sensor with warranty,silicon diaphragm pressure sensor,G1 pressure sensor with warranty |
||
Product Description

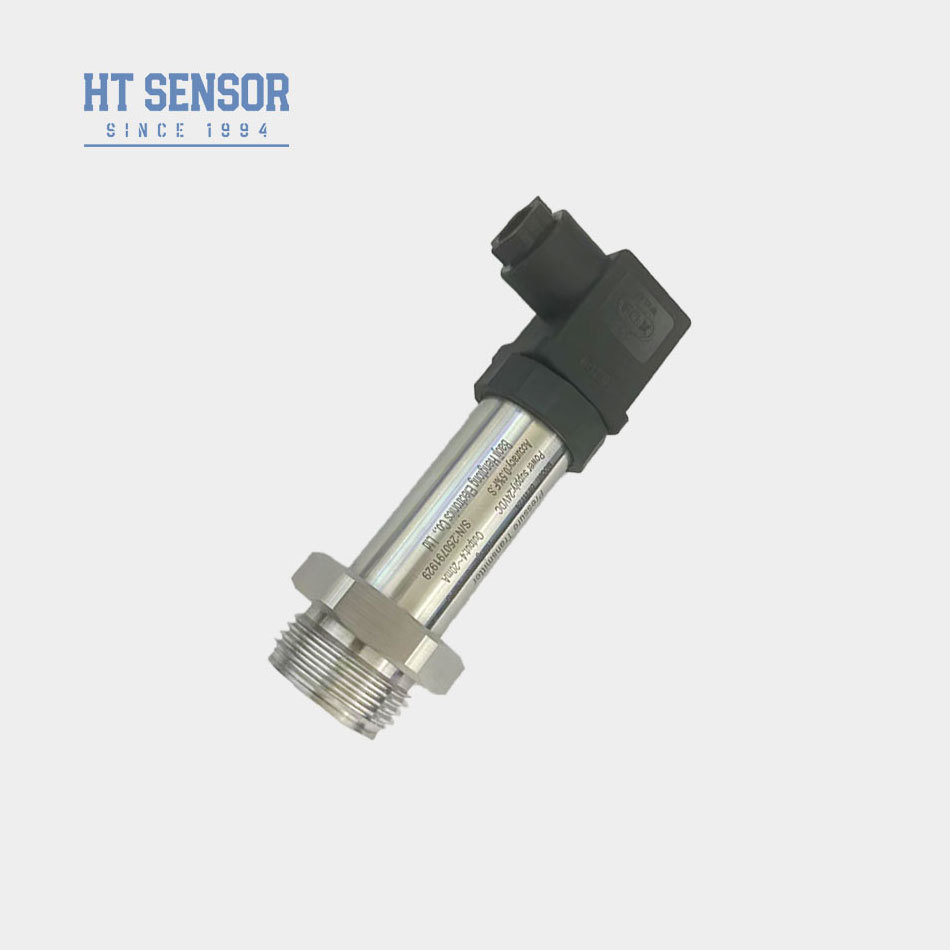

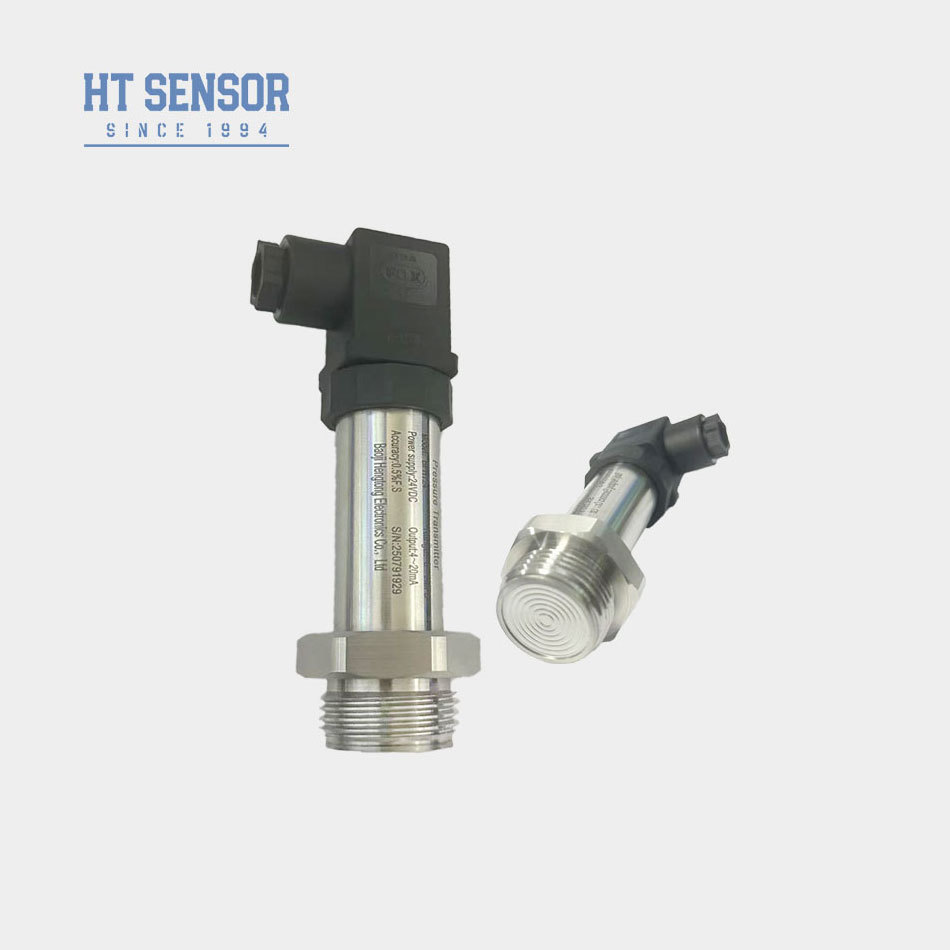

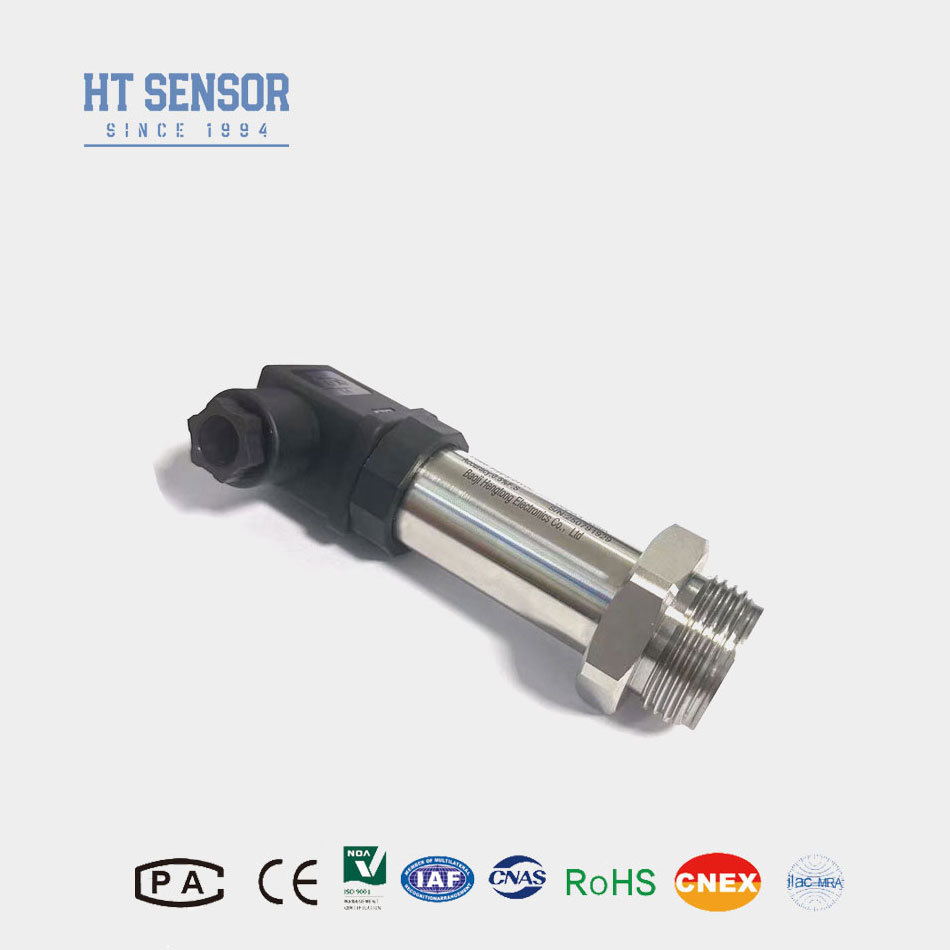

جهاز إرسال ضغط الغشاء المتدفق BPHT241
مقدمة:
يستخدم جهاز إرسال الضغط ذو الغشاء المتدفق BPHT241 قلب عزل مقاومة الضغط من السيليكون ذو الغشاء المتدفق الكبير من سلسلة HT كعنصر قياس للإشارة. تقع دائرة معالجة الإشارات داخل غلاف من الفولاذ المقاوم للصدأ، مما يحول إشارة المستشعر إلى إشارة إخراج قياسية. يستخدم جهاز إرسال الضغط هذا بشكل أساسي في الأماكن التي تتطلب ظروفًا صحية عالية، مما يضمن قياسات ضغط موثوقة ودقيقة في البيئات الصحية.
ميزات المنتج:
1. واجهة ضغط G1
2. مصمم للتطبيقات الصحية لمنع تحجيم الوسط
3. دقة عالية مع هيكل من الفولاذ المقاوم للصدأ بالكامل
4. سهل التنظيف.
التطبيقات:
1. مناسب لقياس الغازات والسوائل غير المسببة للتآكل بـ 316L
2. مثالي للصناعات البيئية والكيميائية
3. يستخدم في الصناعات البحرية والطيران
4. مناسب تمامًا للاستخدام في الصناعات الطبية والصيدلانية الحيوية وصحة الأغذية الصناعات.
| معلمات الأداء | |
| نطاق القياس | 0~35Kpa…~20MPa |
| نوع الضغط | قياس الضغط، الضغط المطلق، الضغط المختوم |
| الحمل الزائد | ≤ 1.5 ضعف النطاق المقنن |
| الدقة @ 25ºC | ±0.25% (نموذجي) ±0.5% (الحد الأقصى) |
| التكرار | 0.1%FS |
| التخلف | 0.1%FS |
| الاستقرار على المدى الطويل | ±0.1%F.S/Year(نموذجي) ±0.2%F.S/Year(الحد الأقصى) |
| انجراف درجة حرارة نقطة الصفر | ±0.02%F.S/ºC(≤100KPa) ±0.01%F.S/ºC(>100KPa) |
| انجراف درجة حرارة النطاق الكامل | ±0.02%F.S/ºC(≤100KPa) ±0.01%F.S/ºC(>100KPa) |
| استجابة التردد | 2.4Khz |
| درجة حرارة التعويض | -20-70ºC(≤10mpa, قابلة للتخصيص) |
| درجة حرارة التشغيل | -20ºC~80ºC |
| درجة حرارة التخزين | -40ºC~120ºC |
| الاهتزاز | 10g,55Hz ~ 2kHz |
| مادة الغلاف | 304,316L |
| مادة الحجاب الحاجز | 316L |
| مقاومة العزل | 100MΩ 100VDC |
| تصنيف مقاومة الانفجار | Ex db IIC T6 Gb |
| تصنيف الحماية | IP65 |
| ختم الحلقة O | مطاط الفلور |
| الوزن | ~0.25 كجم |
| إشارة الإخراج | جهد الإمداد | نوع الإخراج |
| 4~20mA | 12~30VDC | 2/3/4 سلك |
| 0~10/20mA | 3 أسلاك |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC | |
| بروتوكول اتصالات RS485 | 3.6~30V / بطارية | 4 أسلاك |
| أمثلة الاختيار |
| نصائح الطلب |
1. عند تحديد المنتج، يرجى التأكد من أن الوسط المراد قياسه متوافق مع الأجزاء المتصلة بالمنتج.
2. عند تقديم طلب، يرجى ملاحظة أن المنتجات المقاومة للانفجار لا تتضمن رؤوس عرض رقمية.
3. عند طلب أجهزة الإرسال المزودة برأس عرض LCD أو LED، يجب ألا يقل مصدر الطاقة لجهاز الإرسال عن 20VDC.
4. لضمان التشغيل الموثوق به للمنتج، يوصى بأن يقوم المستخدمون بتركيب أجهزة حماية من الصواعق في الموقع والتأكد من أن المنتج ومصدر الطاقة مؤرضان بشكل موثوق .
5. نطاق درجة حرارة التشغيل المقنن لحلقة O المطاطية الفلورية هو -20 درجة مئوية إلى 250 درجة مئوية. عندما تكون درجة حرارة تشغيل المنتج أقل من -20 درجة مئوية، فمن الضروري اختيار ختم حلقة O من EPDM.
6. يبلغ طول الكابل الافتراضي 1.5 متر، ومتوفر بثلاث مواد. إذا لم يتم تحديده، فسيتم توفيره بمادة كابل البولي إيثيلين. إذا كنت بحاجة إلى مادة كابل مختلفة، فيرجى تحديدها في الطلب.
7. بالنسبة للمتطلبات الخاصة مثل الاهتزاز القوي، وقوة التأثير اللحظية، والتداخل الكهرومغناطيسي أو التردد اللاسلكي القوي، يرجى إبلاغ شركتنا وتحديدها في الطلب.
