مقياس مستوى رادار دقيق للغاية مع أقصى مدى 120 متر للتطبيقات الصناعية
تفاصيل المنتج
| إبراز |
radar level meter 120m range,industrial radar level sensor,pressure transmitter with high accuracy |
||
|---|---|---|---|
وصف المنتج

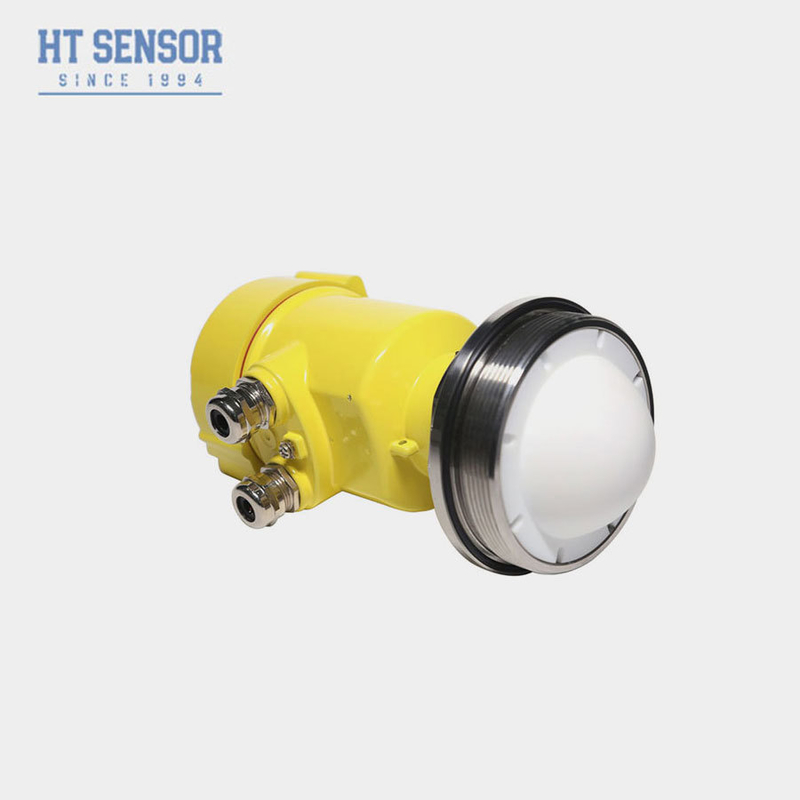

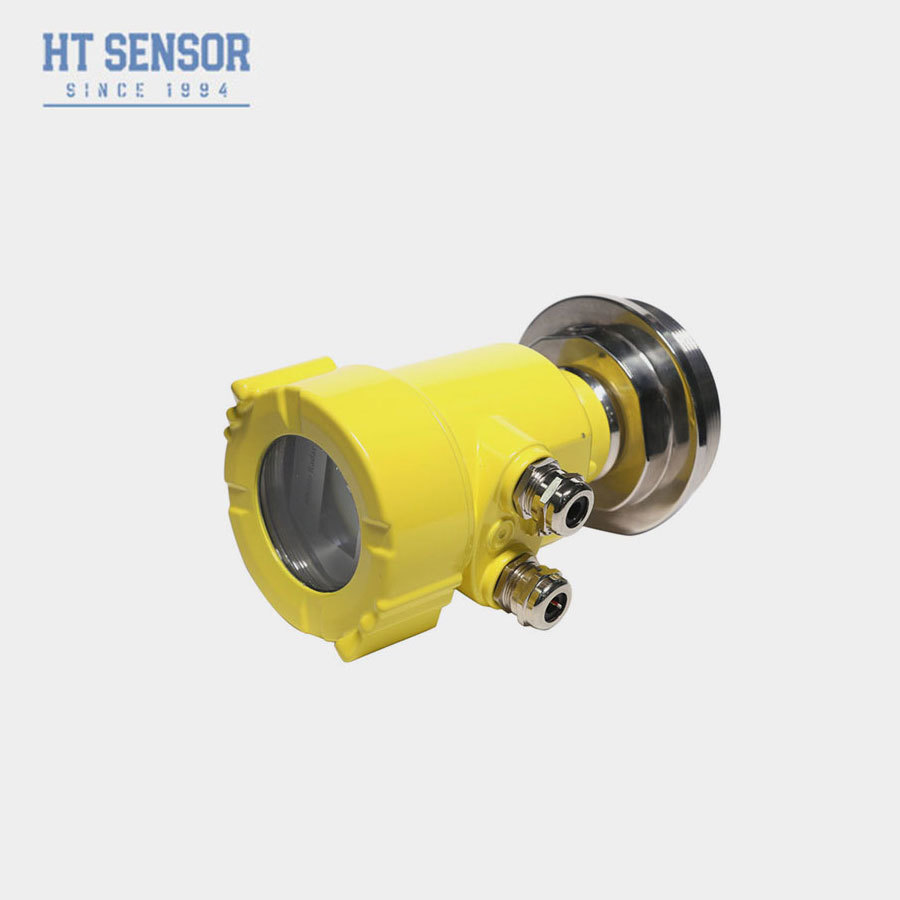

مقياس مستوى الرادار 80G
إنتاج:
وتدعم منتجات رادار موجة متواصلة معدلة التردد (FMCW) 76-81GHz تطبيقات الأربعة الأسلاك والأسلاك الثنائية. مع العديد من النماذج ، يمكن أن يصل الحد الأقصى للمدى إلى 120 متر ،والنقطة العمياء صغيرة 10 سنتيمتروبسبب ترددها العاملة العالية وطول الموجة الأقصر، فهي مناسبة بشكل خاص للتطبيقات الصلبة.يقدم مزايا فريدة في بيئات عالية الغبار والدرجات الحرارية القاسية (حتى + 200 درجة مئوية)يقدم الجهاز خيارات التثبيت بالفلانج أو الخيوط، مما يجعل التثبيت بسيطا ومريحا.
المزايا:
بناءً على شريحة CMOS RF المليمتر الموجة التي تم تطويرها من قبل الشركة ، يتم تحقيق بنية RF أكثر تكثيفًا و SNR أعلى ومنطقة عمياء أصغر.
عرض النطاق الترددي للعمل 5GHz يمكّن المنتج من الحصول على دقة قياس أعلى ودقة قياس أعلى
أضيق زاوية شعاع الهوائي هي 3 درجة ، وتأثير التداخل في بيئة التثبيت أقل على الأداة ، ويكون التثبيت أكثر ملاءمة.
طول الموجة الأقصر له خصائص انعكاس أفضل على السطح الصلب ، لذلك لا يحتاج إلى استخدام شاشة عالمية خاصة للتوجيه.
يدعم تحديد الأخطاء عبر بلوتوث الهاتف المحمول لتسهيل أعمال الصيانة للموظفين الميدانيين.
تقنية:
التثبيت:
هناك نقطتان يجب الانتباه اليهما في التثبيت: استهدف مستوى المادة المستهدفة وحاول ضمان التأثير الرأسي لمستوى المادة ؛ تجنب الصدى الكاذب.انظر ظروف العمل النموذجية التالية.
تأكد من عدم وجود عوائق داخل نطاق الشعاع، مثل السلالم والخطوات.
مخطط مخطط لموقع تثبيت الأداة
يجب تثبيت الجهاز على بعد 20 سم على الأقل من جدار الحاوية ، وإلا فمن المرجح أن تنتج قراءات غير صحيحة
تثبيت على الأقل 20 سم من جدار الحاوية
يجب أن يضمن تركيب الجهاز أن يكون شعاع الهوائي يتجنب منفذ التغذية ، كما هو موضح في الشكل
شعاع الهوائي يتجنب منفذ التغذية
يجب أن يضمن الحاوية المخروطية أن يكون العارض موجهًا مباشرة إلى قاع الخزان ، وإلا فقد تكون نتائج القياس في قاع الخزان غير دقيقة
يجب أن يضمن الخزان المخروطي أن يكون شعاع الموجه مباشرة إلى قاع الخزان
أسلاك المنتج
مخطط الأسلاك للمنتجات ذات الأسلاك الثنائية مع غرفه واحدة ومصدر طاقة 24VDC
مخطط مخطط لمنتجات الأسلاك الثنائية
مخطط الأسلاك للمحفظة ذات الغرفة الواحدة مع مصدر الطاقة 24VDC (4-20mA) منتج أربعة أسلاك
في تطبيق نظام الأربعة أسلاك، بالإضافة إلى محطة إمدادات الطاقة 24 فولت، 4-20mA التناظرية هو منفصلين محطتين
مخطط الأسلاك للمحفظة ذات الغرفة الواحدة مع مصدر الطاقة 24VDC (RS485) ومنتجات الأسلاك الأربعة
في تطبيق نظام الأربعة أسلاك ، بالإضافة إلى محطة إمدادات الطاقة 24 فولت ، RS485 التناظرية هو منفصلة محطتين
مخطط السلكية للغلاف الثنائي الحجرة مع مصدر الطاقة المتردد 220 فولت (4-20mA) ومنتجات الأربعة أسلاك
في تطبيق نظام الأربعة أسلاك، عندما 4-20mA ليس الخروج، 3 و 4 يتم اختصار
