| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | HT SENSOR |
| إصدار الشهادات: | ISO9001 |
| رقم الموديل: | HT19-4-20 |
| الحد الأدنى لكمية: | 1 |
| الأسعار: | USD13-26PCS |
| تفاصيل التغليف: | كرتون |
| شروط الدفع: | T/T، ويسترن يونيون |
| القدرة على العرض: | 10000 قطعة/شهر |
| الأصل: | باوجي ، الصين | نوع موضوع: | OEM حسب الطلب |
|---|---|---|---|
| النطاق: | 0-10kpa~60mpa | درجة حرارة التعويض: | -10 ~ 70 درجة |
| القوة: | 5Vdc / 12-32Vdc | انتاج |: | 0.5-4.5VDC /4-20mA /0-10VDC وهكذا |
| المواصفات: | 19mm أو OEM | الاستقرار: | ±0.1% FS/السنة |
| الرمز السريع: | 9026209090 | اكيوراي: | 0.5٪ |

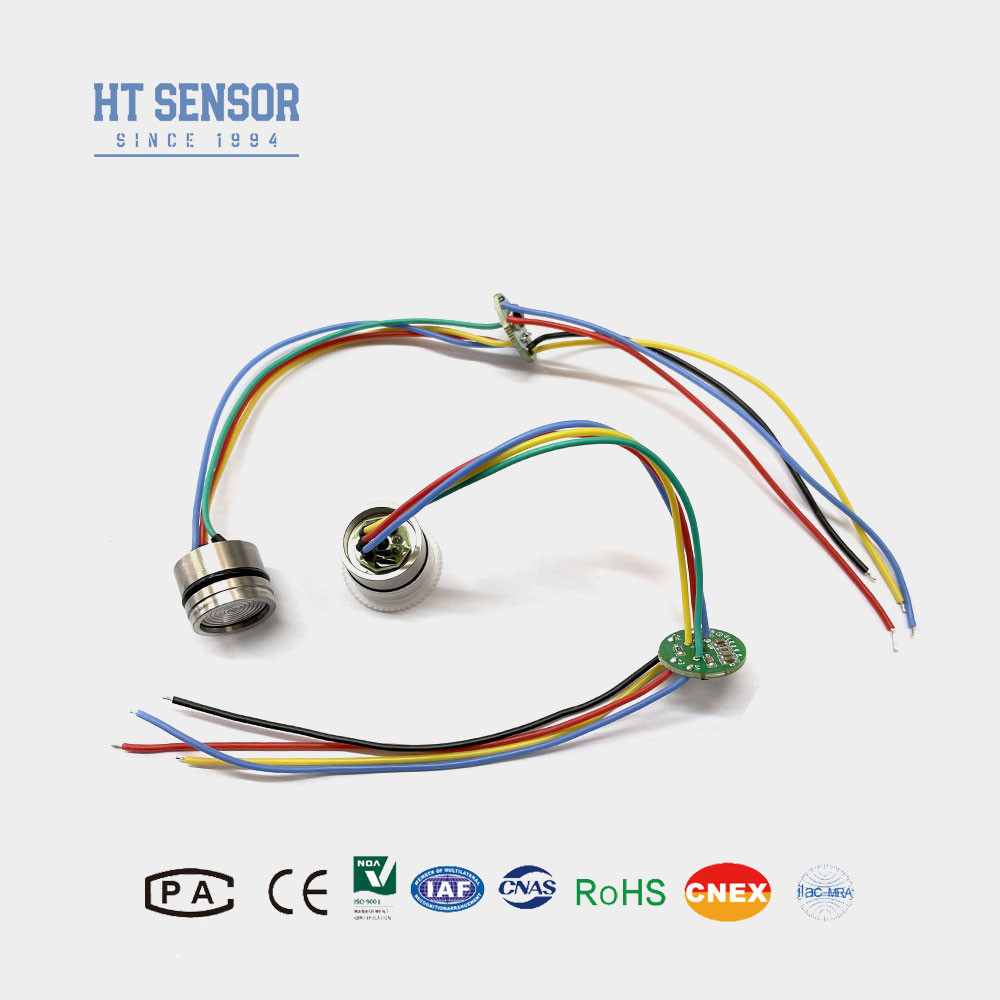

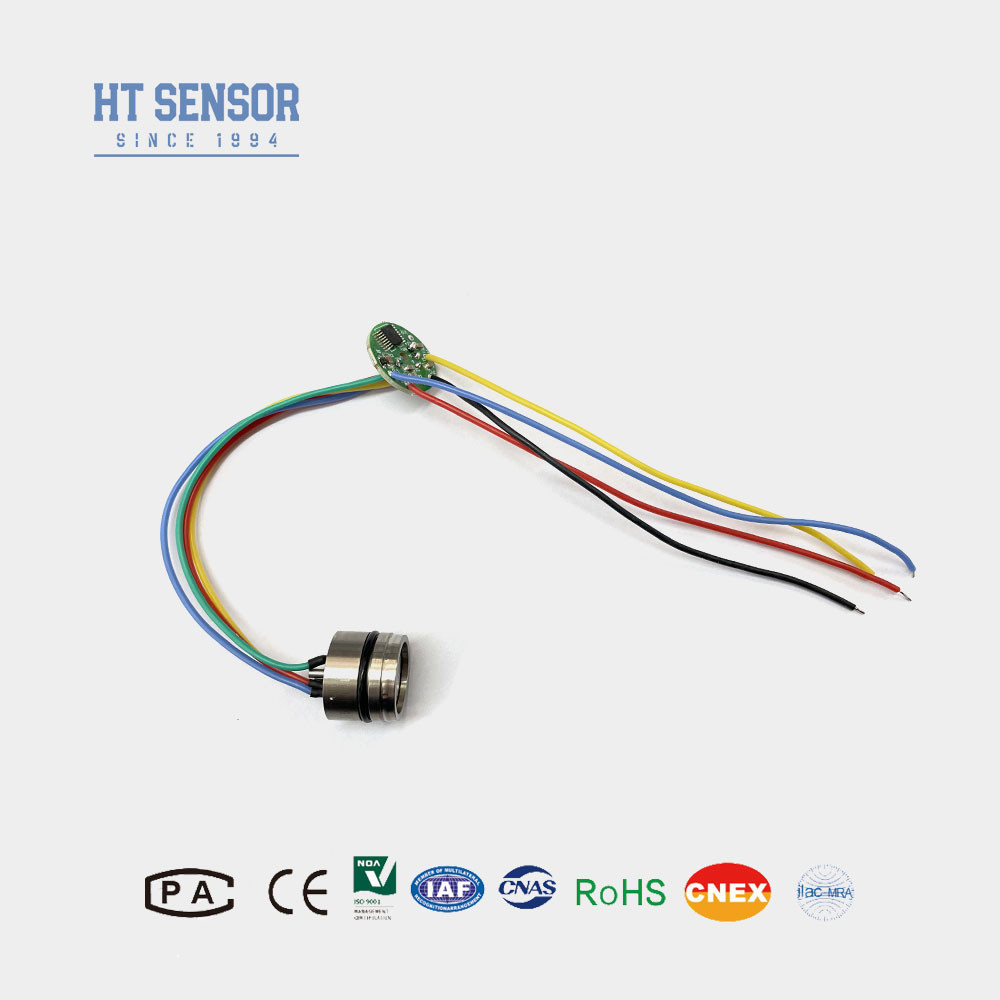

19 ملم ميني 4-20mA مخرج جهاز استشعار ضغط السيليكون لجهاز إرسال OEM
HT19-4-20 مستشعر الضغط
إدخال جهاز استشعار الضغط من السيليكون:
HT19-4-20 جهاز استشعار ضغط سليكوني مضاد للضغط
HT19-4-20 هو جهاز استشعار ضغط من الصلابة العالية يحتوي على عنصر استشعار السيليكون المنتشر الدقيق.يقيس بدقة ضغط السائل والغاز عن طريق نقل القوة من خلال الحجاب الحاجز السيليكوني وعزل الوسيط من خلال الحجاب الحاجز العزلي المليء بالزيت السيليكوني.
مجهزة بدوائر مكبرات متطورة، توفر0.5 4.5VDC أو 4 20mA الخروجللتكامل السلس. تصميمها القوي و تنوعها تجعلها مثالية للتطبيقات مثلضاغطات الهواء وأنظمة التبريد ومعدات التكييف الهوائي.
الخصائص الرئيسية:
تطبيقات أجهزة استشعار الضغط من السيليكون:
| معايير الأداء | |
| نطاق القياس | - 100 كيلو بايت... 0 كيلو بايت 10 كيلو بايت... |
| نوع الضغط | الضغط المقياسي، الضغط المطلق، الضغط المغلق |
| الحمل الزائد | ≤ 1.5 مرة من النطاق المسمى |
| الدقة @ 25°C | ±0.25% (العادي) ±0.5% (الحد الأقصى) |
| قابلية التكرار والهستيريس | 0.02% F.S. ((النوع) 0.05% F.S. ((الحد الأقصى) |
| الاستقرار على المدى الطويل | ± 0.1%F.S/year ((النموذجية) ± 0.2%F.S/year ((الحد الأقصى) |
| معايير الأداء (مواصلة) | |
| الانحراف في درجة حرارة النقطة الصفرية | ± 0.02% F.S/°C ((≤ 100KPa) ± 0.01% F.S/°C ((> 100KPa) |
| الانحراف الحراري على نطاق كامل | ± 0.02% F.S/°C ((≤ 100KPa) ± 0.01% F.S/°C ((> 100KPa) |
| درجة حرارة التعويض | 0-70°C ((≤10MPa، قابلة للتخصيص) |
| درجة حرارة العمل | 0°C~70°C |
| درجة حرارة التخزين | -40°C~120°C |
| اهتزاز | 10g،55Hz 2kHz |
| مادة الحجاب الحاجز | 316L |
| مقاومة العزل | 100MΩ 100VDC |
| الوزن | 30 غرام |
بناء جهاز استشعار الضغط من السيليكون:
| الناتج | القوة | الناتج |
| 0.5 ∙4.5 فولت 4-20mA | 5VDC / 12-32Vdc |
3 أسلاك / 2 أسلاك |
| نصائح الطلب |
التكيف مع القلب
تأكد من التوافق السليم بين النواة ومحفظة جهاز الإرسال للحفاظ على الصمود المطلوب.
جمعية السكن
ابقوا المرفق مستويًا عموديًا أثناء التجميع.
تطبيق ضغط متساوٍ لمنع التشنج أو تلف لوحة التعويض.
التوافق المادي
إذا كانت الوسط المقاس غير متوافقة معغطاء 316L أو الحجاب الأساسي، تحديد هذا عند طلب الحلول المخصصة.
حماية الحجاب الحاجز
تجنب الاتصال بالأيدي أو الأشياء الحادة لمنع تشوه أو ثقب الحجاب الحاجز.
ضغط القياس التهوية في القلب
أبقوا منفذ الضغط مفتوحاً للجو
منع الرطوبة، البخار، أو الوسائط المعادلة للآكل من دخول غرفة الضغط السلبي.
تعديلات الرصاص
الرجوع إلىالملصق الأساسي الفعليللأسلاك الصحيحة إذا تم تغيير خطوط الدبوس.
