أجهزة استشعار الضغط الصناعية ذات الحساسية العالية
Product Details
| المواد: | 316 لتر | المدى الأدنى: | -100 كيلو باسكال |
|---|---|---|---|
| أقصى مدى: | 60 ميجا باسكال | إمداد: | 1.5 مللي أمبير |
| انتاج |: | 100mv + 30mv | اختيار: | أسلاك السيليكون ذات الألوان الأربعة أو دبوس مطلي بالذهب |
| النموذج: | HT19 | عالية: | 15 ملم |
| زيت: | انتشار السيليكون | خيط: | لا.. |
| إبراز |
19mm industrial pressure sensor,high sensitivity silicon pressure sensor,linear output piezoresistive sensor,high sensitivity silicon pressure sensor,linear output piezoresistive sensor |
||
Product Description

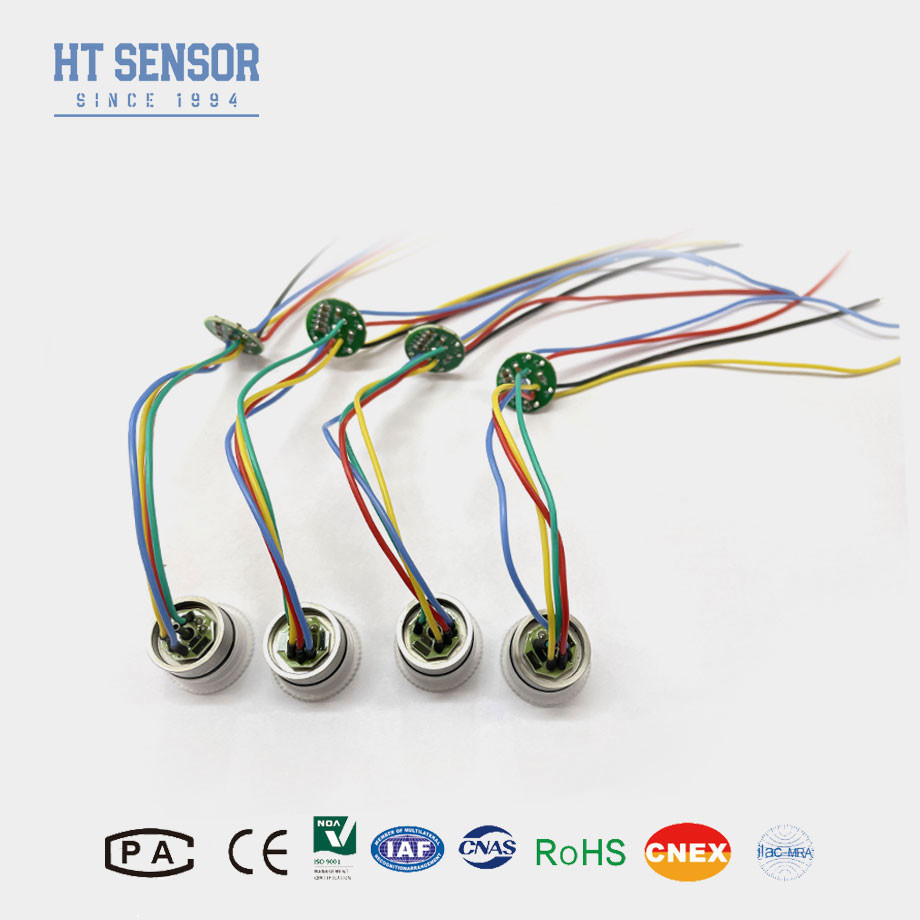

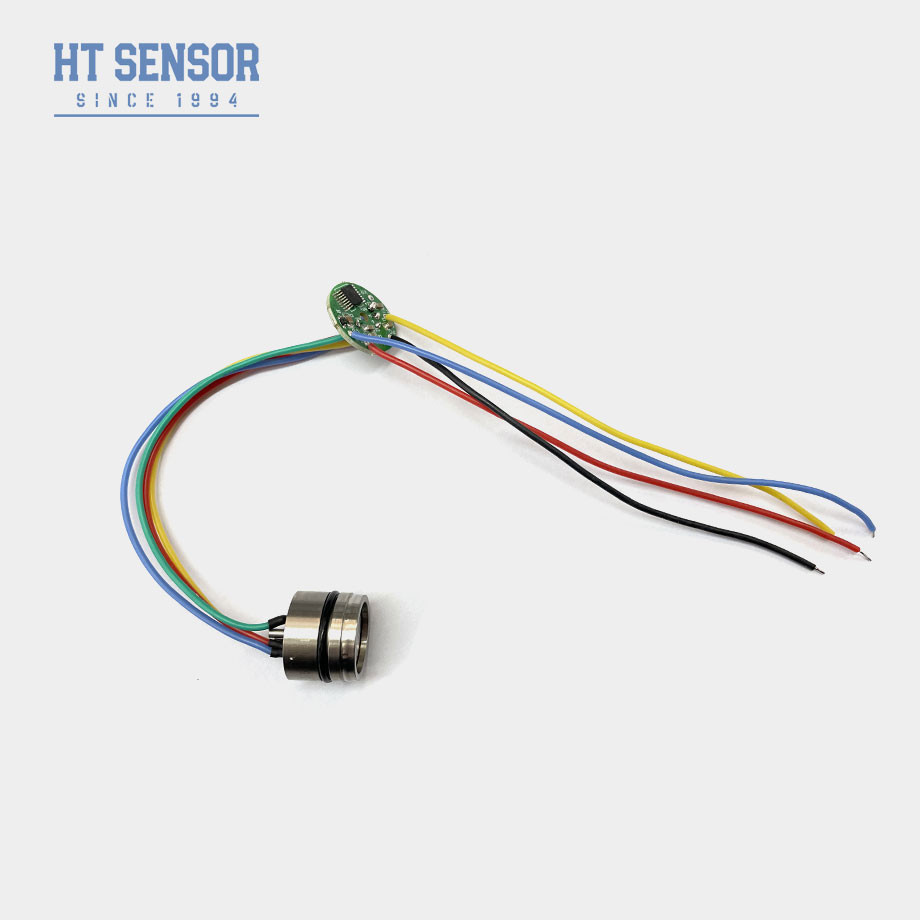

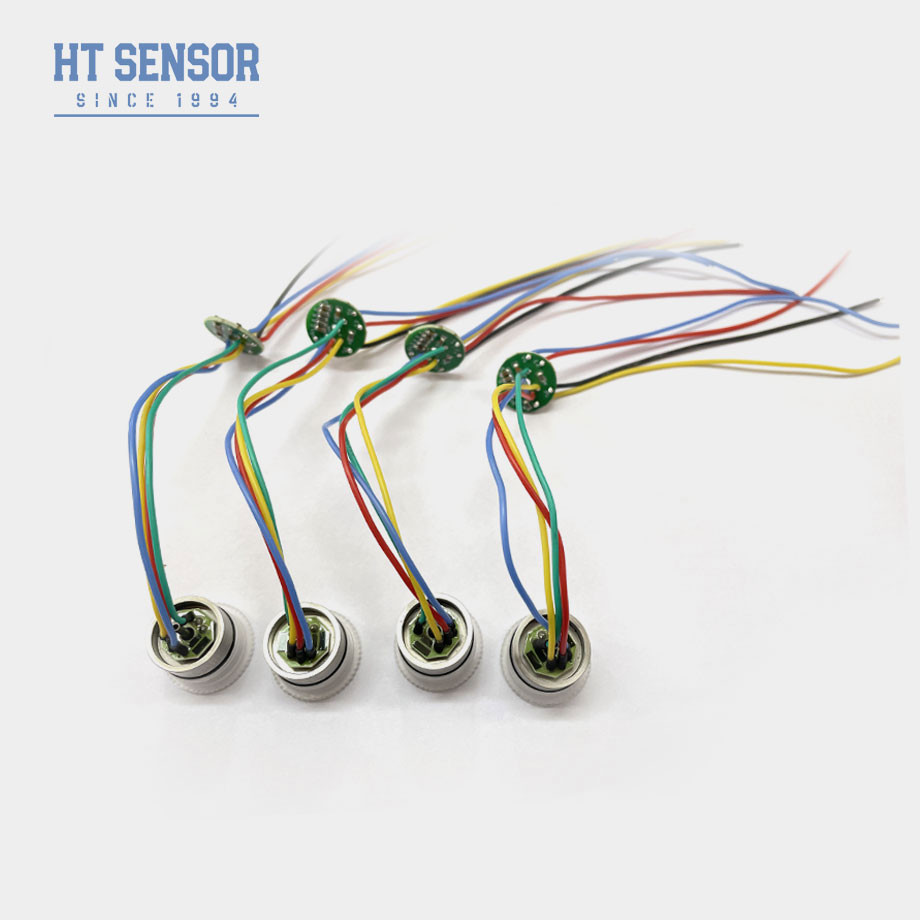

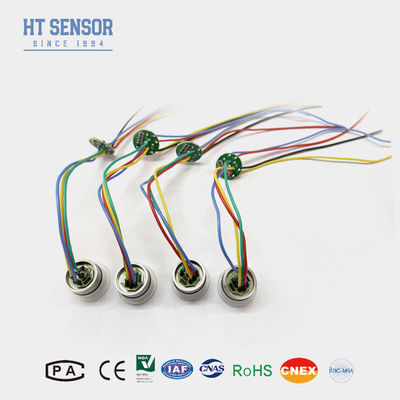

جهاز استشعار ضغط السيليكون المنتشر 19 ملم جهاز استشعار ضغط المقاوم للضغط
إدخال جهاز استشعار الضغط من السيليكون:
جهاز استشعار الضغط من السيليكون الصلب HT19 ، المكون الرئيسي هو عنصر استشعار السيليكون المتباعد عالي الاستقرار.إنه جهاز قائم على أشباه الموصلات يحول الضغط الميكانيكي إلى إشارة كهربائية من خلال الاستفادة من التأثير المقاوم للضغط في السيليكونيتم استخدامه على نطاق واسع في التطبيقات الصناعية والسيارات والطبية والمستهلكين بسبب حساسيته العالية وإمكانات التصغير وفعالية التكلفة.
خصائص المنتجمستشعر ضغط السيليكون:
- حساسية عالية: يكتشف التغيرات الدقيقة في الضغط (على سبيل المثال ، < 1 mbar).
- الناتج الخطي: استجابة مميزة للتغيرات في الضغط.
- الحجم المدمج: تسمح تقنية MEMS بالاندماج في أنظمة صغيرة.
التطبيقات من جهاز استشعار الضغط من السيليكون:
الصناعية: التحكم في العمليات، أنظمة HVAC.
السيارات: مراقبة ضغط الإطارات (TPMS) ، استشعار مجموعة المحرك.
طبية، أجهزة مراقبة ضغط الدم، أجهزة التنفس
الإلكترونيات الاستهلاكية: مقاييس ارتفاع في الهواتف الذكية، الأجهزة القابلة للارتداء.
البيانات الكهربائية لجهاز استشعار الضغط من السيليكون
الإمدادات:1.5mADC عائق المدخل: 3KΩ ~ 6KΩ
عائق الخروج:2.5KΩ~6KΩ مقاومة العزل:≥100MΩ/50VDC
الجهد العازل: 500VAC بين الغطاء والاتصال الكهربائي لن يسبب ضرر
متوافقة متوسطة: سائل، غاز متوافق مع 316L الفولاذ المقاوم للصدأ
مواصفات أداء جهاز استشعار الضغط من السيليكون
| المعلمات |
نطاق: 0 ~ 10KPa ، 20KPa ، 35KPa ، 100KPa ، 200KPa ، 350KPa ، 700KPa ، 1MPa ، 2MPa ،3.5 مبا، 7 مبا، 10 مبا، 20 مبا، 40 مبا، 60 مبا، 100 مبا |
|||
| نموذجي | (ماكس) | الوحدات | ||
| الضغط غير خطي |
± 0.15 |
± 0.3 | %F.S | |
| قابلية تكرار الضغط والهستيريس | 0.02 | 0.05 | %F.S | |
| الصفر الخروج | 0±1 | 0±2 | mV | |
| إنتاج الفترة | ≤20KPa | 50±10 | 50±30 | mV |
| ≥35 كيبا | 100±10 | 100±30 | mV | |
| خطأ درجة الحرارة صفر | ≤20KPa | ± 1 | ±2 | %F.S |
| ≥35 كيبا | ± 0.5 | ± 1 | %F.S | |
| فترة خطأ درجة الحرارة | ≤20KPa | ± 1 | ±2 | %F.S |
| ≥35 كيبا | ± 0.5 | ± 1 | %F.S | |
| ضغط الدليل | 3X النطاق المسموح به أو 120MPa ، أيهما أقل | ------- | ||
| نطاق درجة حرارة العمل | -20~80 | °C | ||
| نطاق درجة الحرارة المكافأة | 0~70، 0~50 ((المدى≤20KPa) | °C | ||
| نطاق درجة حرارة التخزين | -40~125 | °C | ||
الملاحظة:المعلم أعلاه في حالة:المصدر: 1.5mA درجة الحرارة: 25°C
البعد
ملاحظة:
1انتبه إلى تناسب بين حجم النواة ومحفظة جهاز الإرسال أثناء التجميع لتحقيق ضيق الهواء المطلوب
2أثناء تجميع الهيكل، تأكد من أن يكون محسما عموديا وتطبيق ضغط حتى لتجنب التشويش أو تلف لوحة التعويض.
3إذا كانت الوسيلة المقاسة غير متوافقة مع الحجاب الأساسي ومواد السقف (316L) ، يجب تقديم تعليمات خاصة عند وضع الطلب.
4تجنب الضغط على الحجاب الحاجز بالأيدي أو بالأشياء الحادة لمنع تلف النواة بسبب تشوه الحجاب الحاجز أو ثقب.
5. ابقي منفذ الضغط في قلب المقياس مفتوحاً للغلاف الجوي ومنع دخول الماء أو بخار الماء أو الوسائط المآكلة إلى غرفة الضغط السلبي في القلب.
6إذا كان هناك أي تغييرات على خطوط الدبوس، اتبع الملصق على النواة الفعلية للإشارة.
