أجهزة استشعار الضغط السيليكونية المنتشرة ذات الحساسية العالية
Product Details
| المواد: | 316 لتر | المدى الأدنى: | -100 كيلو باسكال |
|---|---|---|---|
| أقصى مدى: | 60 ميجا باسكال | إمداد: | 1.5 مللي أمبير |
| انتاج |: | 100mv + 30mv | اختيار: | أسلاك السيليكون ذات الألوان الأربعة أو دبوس مطلي بالذهب |
| النموذج: | HT19 | عالية: | 12ملم |
| زيت: | انتشار السيليكون | خيط: | لا.. |
| إبراز |
19mm diffused silicon pressure sensor,high sensitivity piezoresistive sensor,silicon pressure sensor with warranty,high sensitivity piezoresistive sensor,silicon pressure sensor with warranty |
||
Product Description

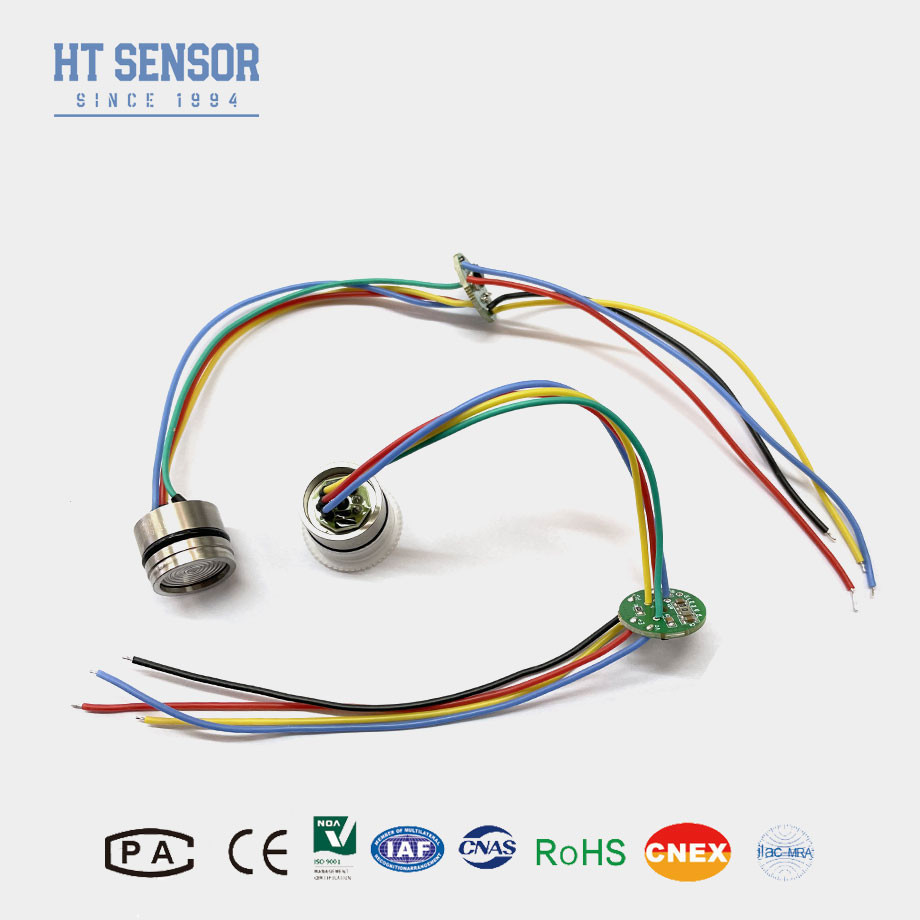

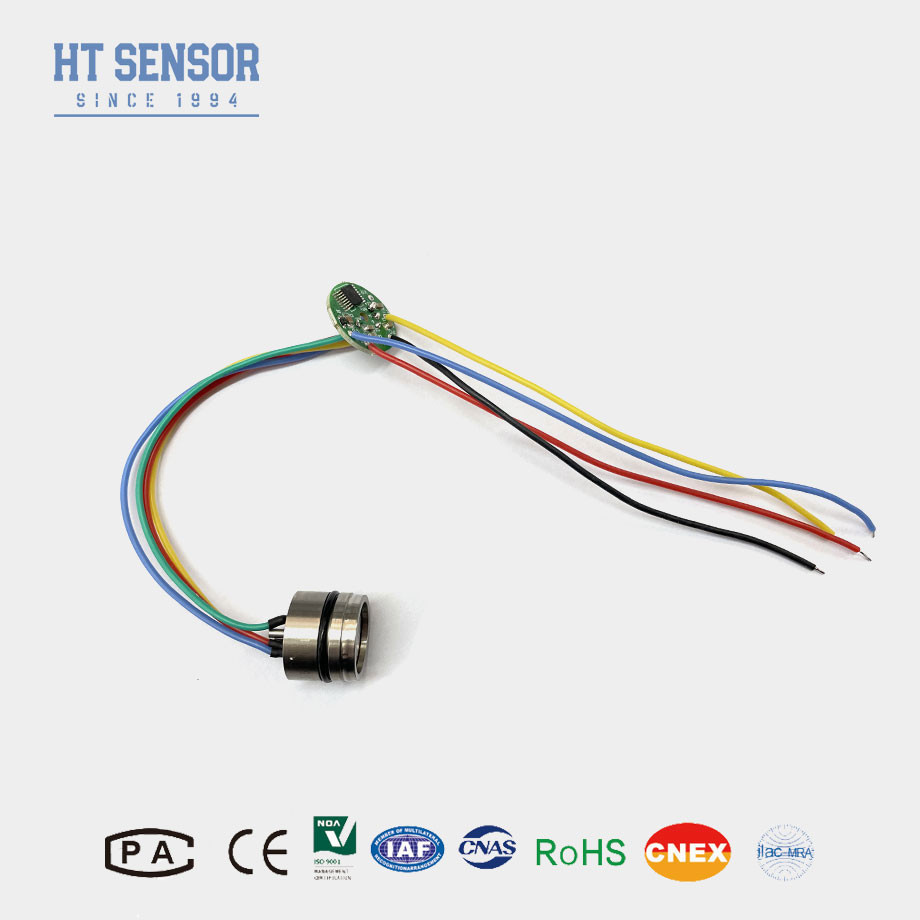

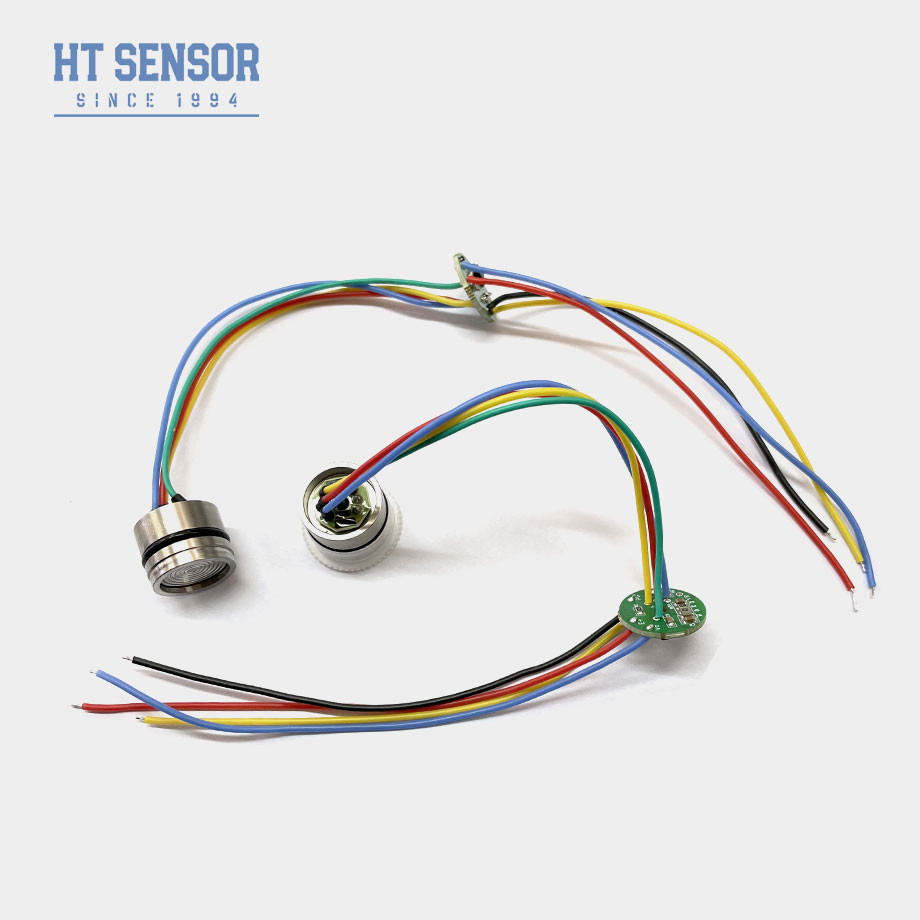

جهاز استشعار ضغط السيليكون المنتشر 19 ملم جهاز استشعار ضغط المقاوم للضغط
إدخال جهاز استشعار الضغط من السيليكون:
جهاز استشعار الضغط من السيليكون الصلب HT19 ، المكون الرئيسي هو عنصر استشعار السيليكون المتباعد عالي الاستقرار.إنه جهاز قائم على أشباه الموصلات يحول الضغط الميكانيكي إلى إشارة كهربائية من خلال الاستفادة من التأثير المقاوم للضغط في السيليكونيتم استخدامه على نطاق واسع في التطبيقات الصناعية والسيارات والطبية والمستهلكين بسبب حساسيته العالية وإمكانات التصغير وفعالية التكلفة.
خصائص المنتجمستشعر ضغط السيليكون:
- حساسية عالية: يكتشف التغيرات الدقيقة في الضغط (على سبيل المثال ، < 1 mbar).
- الناتج الخطي: استجابة مميزة للتغيرات في الضغط.
- الحجم المدمج: تسمح تقنية MEMS بالاندماج في أنظمة صغيرة.
التطبيقات من جهاز استشعار الضغط من السيليكون:
- ضغط القياس للغاز والسائل
- استغلال النفط
- إمدادات المياه، إمدادات الحرارة للمدينة
- نظام التحكم في العملية
- مراقبة الطيران والملاحة
- الضغط الهيدروليكي
البيانات الكهربائية لجهاز استشعار الضغط من السيليكون
الإمدادات:1.5mADC عائق المدخل: 3KΩ ~ 6KΩ
عائق الخروج:2.5KΩ~6KΩ مقاومة العزل:≥100MΩ/50VDC
الجهد العازل: 500VAC بين الغطاء والاتصال الكهربائي لن يسبب ضرر
متوافقة متوسطة: سائل، غاز متوافق مع 316L الفولاذ المقاوم للصدأ
مواصفات أداء جهاز استشعار الضغط من السيليكون
| المعلمات |
نطاق: 0 ~ 10KPa ، 20KPa ، 35KPa ، 100KPa ، 200KPa ، 350KPa ، 700KPa ، 1MPa ، 2MPa ،3.5 مبا، 7 مبا، 10 مبا، 20 مبا، 40 مبا، 60 مبا، 100 مبا |
|||
| نموذجي | (ماكس) | الوحدات | ||
| الضغط غير خطي |
± 0.15 |
± 0.3 | %F.S | |
| قابلية تكرار الضغط والهستيريس | 0.02 | 0.05 | %F.S | |
| الصفر الخروج | 0±1 | 0±2 | mV | |
| إنتاج الفترة | ≤20KPa | 50±10 | 50±30 | mV |
| ≥35 كيبا | 100±10 | 100±30 | mV | |
| خطأ درجة الحرارة صفر | ≤20KPa | ± 1 | ±2 | %F.S |
| ≥35 كيبا | ± 0.5 | ± 1 | %F.S | |
| فترة خطأ درجة الحرارة | ≤20KPa | ± 1 | ±2 | %F.S |
| ≥35 كيبا | ± 0.5 | ± 1 | %F.S | |
| ضغط الدليل | 3X النطاق المسموح به أو 120MPa ، أيهما أقل | ------- | ||
| نطاق درجة حرارة العمل | -20~80 | °C | ||
| نطاق درجة الحرارة المكافأة | 0~70، 0~50 ((المدى≤20KPa) | °C | ||
| نطاق درجة حرارة التخزين | -40~125 | °C | ||
الملاحظة:المعلم أعلاه في حالة:المصدر: 1.5mA درجة الحرارة: 25°C
البعد
ملاحظة:
1انتبه إلى تناسب بين حجم النواة ومحفظة جهاز الإرسال أثناء التجميع لتحقيق ضيق الهواء المطلوب
2أثناء تجميع الهيكل، تأكد من أن يكون محسما عموديا وتطبيق ضغط حتى لتجنب التشويش أو تلف لوحة التعويض.
3إذا كانت الوسيلة المقاسة غير متوافقة مع الحجاب الأساسي ومواد السقف (316L) ، يجب تقديم تعليمات خاصة عند وضع الطلب.
4تجنب الضغط على الحجاب الحاجز بالأيدي أو بالأشياء الحادة لمنع تلف النواة بسبب تشوه الحجاب الحاجز أو ثقب.
5. ابقي منفذ الضغط في قلب المقياس مفتوحاً للغلاف الجوي ومنع دخول الماء أو بخار الماء أو الوسائط المآكلة إلى غرفة الضغط السلبي في القلب.
6إذا كان هناك أي تغييرات على خطوط الدبوس، اتبع الملصق على النواة الفعلية للإشارة.
الـ FQA:
1س: ما هي خصائص جهاز استشعار الضغط الخاص بك؟
الجواب: دقة عالية، متانة، وأداء ممتاز.
2س: هل يمكنني تخصيص مواصفات خاصة؟
ج: نعم، يمكن لمهندسيننا تخصيص المنتجات لتلبية الاحتياجات المحددة. نحن نقدم خدمة OEM و ODM
3س: ما هي قدرة الإنتاج الخاصة بك؟
ج: منشآتنا التصنيعية قادرة على إنتاج ما يصل إلى 30،000 جهاز استشعار ضغط في الشهر، لذلك نحن قادرون تماما على تلبية احتياجات الطلبات على نطاق واسع.من المستحسن الاتصال بفريق المبيعات لدينا مسبقاً لضمان تسهيل الإنتاج وتخطيط التسليم
4س: ما هو فترة التسليم النموذجية؟
ج: 5~8 أيام عمل للنماذج القياسية. المنتجات المخصصة قد تختلف.
5السؤال: كيف يتم تسعير المنتجات؟ هل هناك أي خصومات؟
A: أسعار تنافسية مع خصومات للطلبات السائبة أو الشركاء طويل الأجل
6س: ما هو ضمان منتجاتك؟ وخدمة ما بعد البيع؟
ج: زمنا الضمان هو 24 شهرا بعد الشحن، وبعد البيع لدينا سوف تجيب مع أسئلتك في 24hrs، التعليمات عن بعد عن طريق شبكة الكمبيوتر متاحة دائما.
