مستشعر ضغط السيليكون HT26V لتطبيقات الطاقة والهيدرولوجيا في المعادن الكيميائية للبترول
Product Details
| المواد: | 316 لتر | المدى الأدنى: | 10 كيلو باسكال |
|---|---|---|---|
| أقصى مدى: | 40 ميجا باسكال | إمداد: | 1.5 مللي أمبير |
| انتاج |: | 100 مللي فولت + 2 مللي فولت | اختيار: | أسلاك السيليكون ذات الألوان الأربعة أو دبوس مطلي بالذهب |
| النموذج: | HT26V | زيت: | انتشار السيليكون |
| القوة: | 10 فولت تيار مستمر | ||
| إبراز |
جهاز استشعار الضغط السيليكوني,مستشعر ضغط السيليكون في المعادن,مستشعر ضغط السيليكون الكيميائي للبترول,Metallurgy Silicon Pressure Sensor,Petroleum Chemical Silicon Pressure Sensor |
||
Product Description

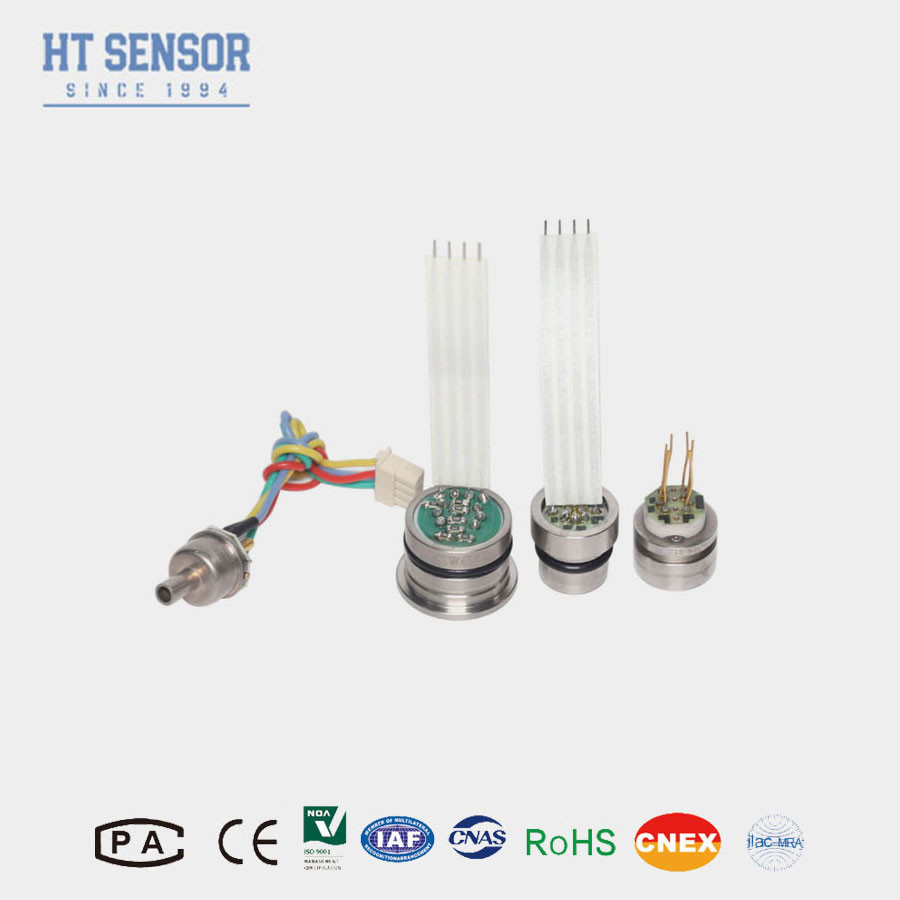

HT26V مستشعر ضغط السيليكون المنتشر مستشعر الضغط المقاوم للضغط
إدخال جهاز استشعار الضغط من السيليكون:
HT26V هو شريحة السيليكون المقاومة للضغط عالية الحساسية مدمجة كعنصر استشعار للضغط. يتم نقل الضغط عبر ملء الزيت.الحجاب الحاجز المنفصل أعلى التيار يعزل الشريحة الضغط تماما من الوسيط الذي سيتم قياسه. من السهل تثبيته.
مصدر طاقة فولت ثابت 10 فولت، 100mv الخروج، مكافأة درجة الحرارة واسعة، ضبط مقاومة الليزر، استقرار جيد، موثوقية عالية
خصائص المنتجمستشعر ضغط السيليكون:
1.استخدام التكنولوجيا المتقدمة و 316L فولاذ المقاوم للصدأ
2- موثوقية متميزة، قابلية التكرار، والاستقرار
3ارتفاع 7 ملم، قابلة للتخصيص
التطبيقاتمن جهاز استشعار الضغط من السيليكون:
1مناسبة لقياس ضغط الغازات والسوائل غير السامة مع التوافق مع الفولاذ المقاوم للصدأ 316L
2تطبيق في مواقع مختلفة للعمليات الصناعية، بما في ذلك البترول والكيمياء والمعادن والطاقة والهيدرولوجيا
3تستخدم في الصناعات البحرية والطيران
4.مناسبة لأنظمة التحكم الهيدروليكية والهوائية
البيانات الكهربائية لجهاز استشعار الضغط من السيليكون
إمدادات: 10VDC عائق الدخول: 3KΩ ~ 6KΩ
عائق الخروج:2.5KΩ~6KΩ مقاومة العزل:≥100MΩ/50VDC
الجهد العازل: 500VAC بين الغطاء والاتصال الكهربائي لن يسبب ضرر
متوافقة متوسطة: سائل، غاز متوافق مع 316L الفولاذ المقاوم للصدأ
مواصفات أداء جهاز استشعار الضغط من السيليكون
| معايير الأداء: | ||||||
| نطاق القياس | مقاس ((G) | 10KPa، 20KPa، 35KPa، 100KPa، 200KPa، 350KPa، 1000KPa، 2000KPa | ||||
| مطلقة ((A)) | 100KPaA، 200KPaA، 350KPaA، 700KPaA، 1000KPaA، 2000KPaA | |||||
| مختومة | 3500KPaS,7MPaS,10MPaS | |||||
| النوع | ماكس | الوحدة | ||||
| خطية | ± 0.15 | ± 0.3 | %F.S | |||
| التكرار | 0.05 | 0.1 | %F.S | |||
| التهاب النفس | 0.05 | 0.1 | %F.S | |||
| الصفر منخفضة الخروج | 0±1 | 0±2 | mV | |||
| الناتج الكامل | ≤20KPa | 50±1 | 50±2 | mV | ||
| ≥35kPa | 100±1 | 100±2 | mV | |||
| صفر التبديل الحراري | ≤20KPa | ± 1 | ± 25 | %F.S | ||
| ≥35kPa | ± 0.8 | ± 15 | %F.S | |||
| درجة حرارة كاملة | ≤20KPa | ± 1 | ±2 | %F.S | ||
| ≥35kPa | ± 0.8 | ± 15 | %F.S | |||
| معالجة مؤقتة | ≤20KPa | 0 ¢50 | °C | |||
| ≥35kPa | 0 ¢ 70 | °C | ||||
| درجة حرارة العمل | -20 ¢80 | °C | ||||
| درجة حرارة التخزين | -40 ¢125 | °C | ||||
| الحمل الزائد المسموح به | 3 مرات المقياس الكامل | |||||
| ضغط الانفجار | 5 أضعاف المقياس الكامل | |||||
| الاستقرار على المدى الطويل | 0.2 ٪ | الميزانية/سنة | ||||
| مادة الحجاب الحاجز | 316L | |||||
| مقاومة العزل | ≥200MΩ 100VDC | |||||
| اهتزاز | لا يوجد تغيير في ظل ظروف 10gRMS، 20Hz إلى 2000Hz | |||||
| الصدمة | 100 غرام، 11 ثانية | |||||
| وقت الاستجابة | ≤1ms | |||||
| ختم الحلقة O | مطاط النتريل أو مطاط الفلور | |||||
| الامتلاء المتوسط | زيت السيليكون | |||||
| الوزن | 25 غرام | |||||
| يتم اختبار المعلمات في الظروف التالية: الجهد الثابت 10 فولت ودرجة الحرارة المحيطة 25 درجة مئوية | ||||||
