جهاز استشعار ضغط السيليكون 10KPa ~ 70MPa جهاز استشعار ضغط Piezoresistive
تفاصيل المنتج
| النموذج رقم: | HT19V | نوع موضوع: | لا.. |
|---|---|---|---|
| نوع الأسلاك: | أربعة أسلاك | وسط القياس: | الغاز والسائل |
| النطاق: | 0-10kpa~60mpa | انتاج |: | MV |
| نوع الضغط: | G/A/S | إمداد: | 5-10VDC |
| الرمز السريع: | 9026209090 | القدرة على العرض: | 20000 قطعة/شهر |
| النوع: | مستشعر الضغط الضغطي | المواد: | الفولاذ المقاوم للصدأ |
| التخصيص: | متاحة OEM و ODM | ||
| إبراز |
جهاز استشعار ضغط السيليكون 10kpa,مستشعر ضغط السيليكون المقاوم للضغط,مستشعر الضغط السيليكوني 70MPa |
||
وصف المنتج

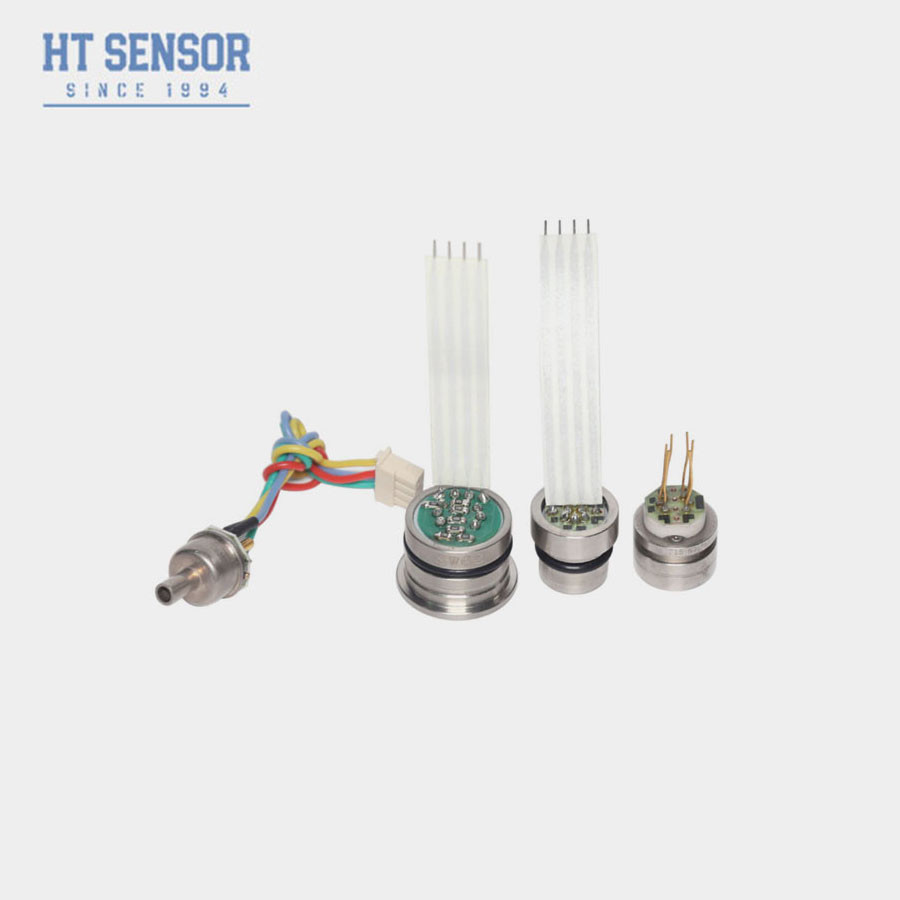

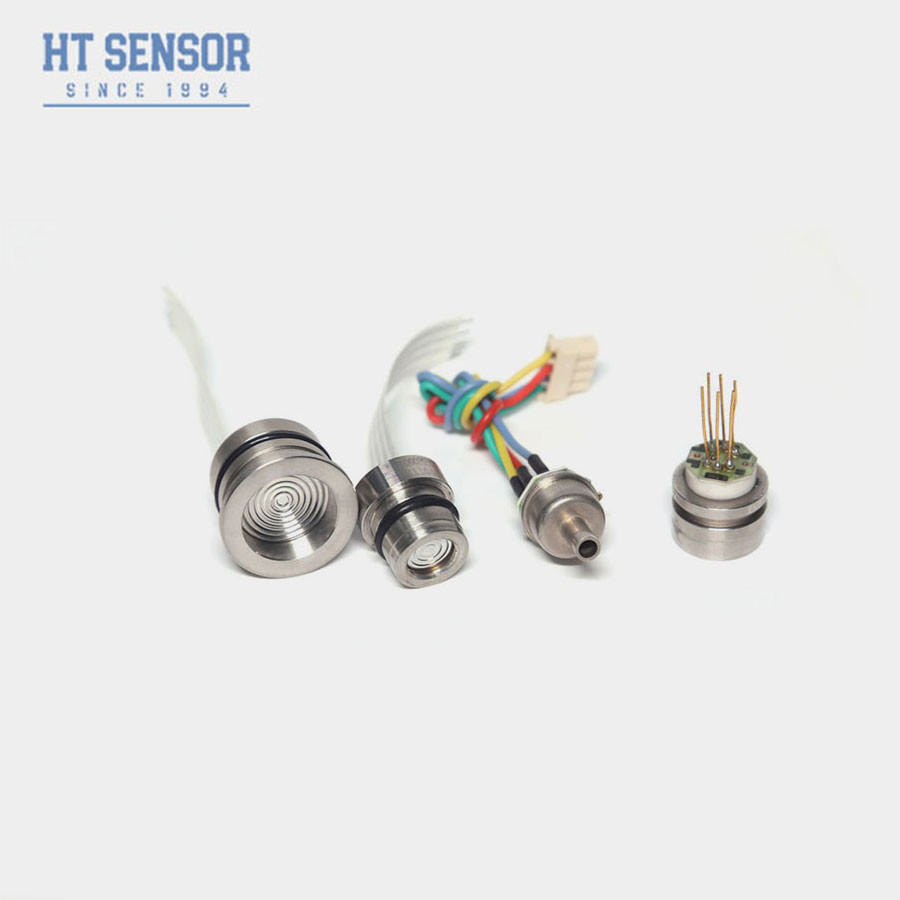

جهاز استشعار ضغط السيليكون الصلب HT19V
إدخال جهاز استشعار الضغط من السيليكون:
جوهر جهاز استشعار الضغط القائم على الانسداد من السيليكون HT19 هو عنصر السيليكون المنتشر المستقر للغاية. إنه ملف صغير ، متوافق مع الوسائط ،جهاز استشعار ضغط من السيليكون المقاوم للضغط المعبأ في غطاء من الفولاذ المقاوم للصدأ 316Lيتم تقديم HT19V التعويض في حزمة قابلة لللحام أو مع مجموعة متنوعة من الأدوات المطوية مثل 1/4 و 1/8NPT، 1/4BSP وكذلك الأدوات العملية المخصصة.
تعويض منطقة درجة حرارة واسعة ، ضبط مقاومة الليزر ، اختبار الشيخوخة لضمان أداء منتج مستقر وموثوقية عالية
خصائص المنتجمن مستشعر ضغط السيليكون المقاوم للضغط
• قابلة للتثبيت مع ختم حلقة O
• الأسطح المبللة من الفولاذ المقاوم للصدأ
• تضخم
• معايرة ASIC
• مقياس مطلق مغلق
• خيار الكابل
التطبيقاتمن جهاز استشعار الضغط من السيليكون:
1مناسبة لقياس ضغط الغازات والسوائل التآكل، متوافقة مع 316 لتر من الفولاذ المقاوم للصدأ
2تستخدم في أنظمة التحكم في العملية لمراقبة ومراقبة الضغط.
الأداء الكهربائيمن جهاز استشعار الضغط من السيليكون:
1إمدادات الطاقة: ≤10VDC
2الجهد الخارجي للوضع الشائع: 50٪ من المدخل (عادة)
3معوقة المدخل: 4KΩ ~ 20KΩ
4عائق الإخراج:2.5KΩ~6KΩ
5.الربط الكهربائي: 100ملم سلك عالي درجة الحرارة، كابل شريط
| معايير الأداءمن جهاز استشعار الضغط من السيليكون:. | ||||||
| نطاق القياس | مقاس ((G) | 10KPa، 20KPa، 35KPa، 100KPa، 200KPa، 350KPa، 1000KPa، 2000Kpa | ||||
| مطلقة ((A)) | 100KPaA، 200KPaA، 350KPaA، 700KPaA، 1000KPaA، 2000KPaA | |||||
| مختومة | 3500KPaS، 7MPaS، 10MPaS، 20MPaS، 40MPaS، 60MPaS، 100MPaS | |||||
| النوع | ماكس | الوحدة | ||||
| غير خطية | ± 0.15 | ± 0.3 | %F.S | |||
| التكرار | 0.05 | 0.1 | %F.S | |||
| التهاب النفس | 0.05 | 0.1 | %F.S | |||
| الصفر منخفضة الخروج | 0±1 | 0±2 | mV | |||
| الناتج الكامل | ≤20KPa | 50±1 | 50±2 | mV | ||
| ≥35kPa | 100±1 | 100±2 | mV | |||
| صفر التبديل الحراري | ≤20KPa | ± 1 | ± 25 | %F.S | ||
| ≥35kPa | ± 0.8 | ± 15 | %F.S | |||
| درجة حرارة كاملة | ≤20KPa | ± 1 | ±2 | %F.S | ||
| ≥35kPa | ± 0.8 | ± 15 | %F.S | |||
| معالجة مؤقتة | ≤20KPa | 0 ~ 50 | oC | |||
| ≥35kPa | 0~70 | oC | ||||
| درجة حرارة العمل | -20~80 | oC | ||||
| درجة حرارة التخزين | -40~125 | oC | ||||
| الحمل الزائد المسموح به | خذ القيمة الأصغر بين 3 أضعاف المقياس الكامل أو 120MPa | |||||
| ضغط الانفجار | 5 أضعاف المقياس الكامل | |||||
| الاستقرار على المدى الطويل | 0.2 ٪ | الميزانية/سنة | ||||
| مادة الحجاب الحاجز | 316L | |||||
| مقاومة العزل | ≥200MΩ 100VDC | |||||
| اهتزاز | لا يوجد تغيير في ظل ظروف 10gRMS، 20Hz إلى 2000Hz | |||||
| الصدمة | 100 غرام، 11 ثانية | |||||
| وقت الاستجابة | ≤1ms | |||||
| ختم الحلقة O | مطاط النتريل أو مطاط الفلور | |||||
| الامتلاء المتوسط | زيت السيليكون | |||||
| الوزن | ~ 28 غرام | |||||
| يتم اختبار المعلمات في الظروف التالية: 10 فولت @ 25 درجة مئوية | ||||||
| المخطط البناءمن جهاز استشعار الضغط من السيليكون | |
| <3.5MPaS |  |
| ≥3.5MPaS <40MPaS |
|
| ≥40MPaS | |
| الاتصال الكهربائي والتعويضمن جهاز استشعار الضغط من السيليكون |
|
|
| أمثلة اختيار |
