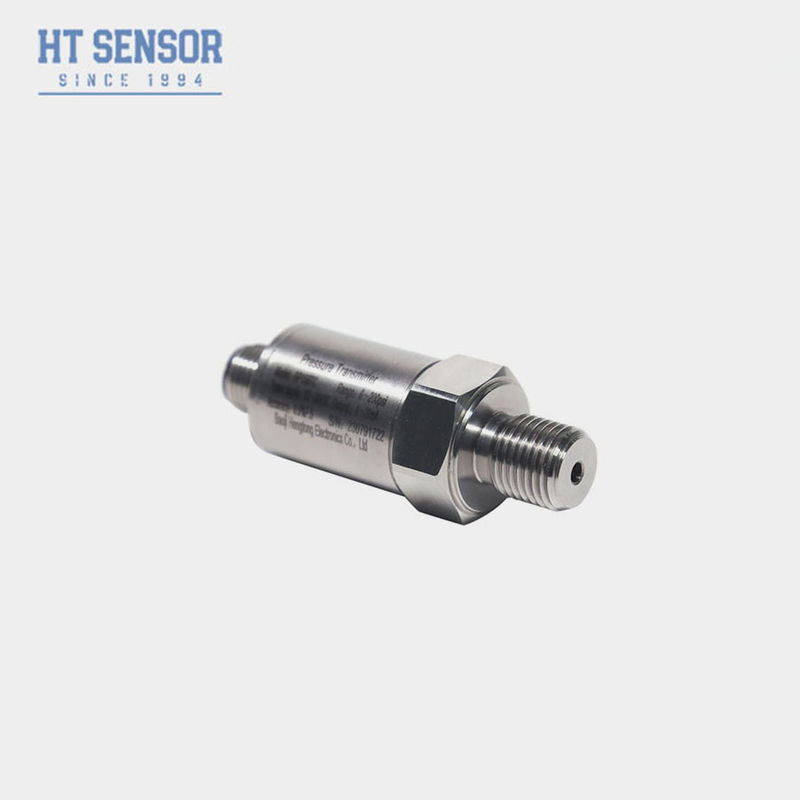

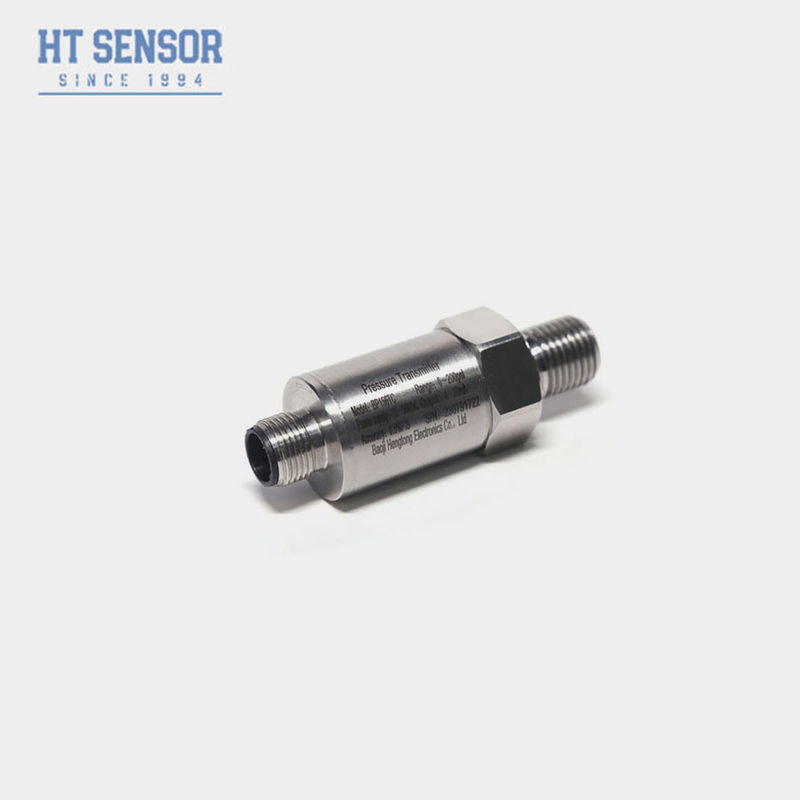

BP156 مُستشعر ضغط السيليكون الدقة والمتانة للتطبيقات الصناعية
Product Details
| النموذج رقم: | بي بي 156 | مخصصة: | مخصصة |
|---|---|---|---|
| تصنيف الحماية: | IP65 | درجة حرارة التعويض: | -20 ~ 70 درجة مئوية |
| مواد الإسكان: | 304 إس إس أو 316 إس إس | نوع الضغط: | الضغط المقياسي، الضغط المطلق، الضغط المغلق |
| المواصفات: | جهاز استشعار الضغط السيليكوني المنتشر | الأصل: | باوجي ، الصين |
| الرمز السريع: | 9026201090 | القدرة على العرض: | 2000 قطعة / شهر |
| نوع الهيكل: | ملحومة | وسط القياس: | سائل أو غاز |
| درجة الدقة: | 0.25٪، 0.5٪ | نطاق الضغط: | 0 كيلو باسكال ~ 10 كيلو باسكال...10 ميجا باسكال |
| الاتصال الإلكتروني: | M12 4pin | ||
| إبراز |
مستشعر ضغط السيليكون الدقيق مستشعر ضغط السيليكون الصناعي,Industrial Silicon Pressure Sensor |
||
Product Description
BP156 جهاز استشعار الضغط السيليكوني
إدخال جهاز استشعار الضغط من السيليكون:
مستشعر الضغط السيليكوني BP156 يستخدم سلسلة HT من السيليكون مقاومة للضغط عزل غشاء النفط المليئة النواة كعنصر قياس الإشارة.دائرة معالجة الإشارة تقع داخل غطاء من الفولاذ المقاوم للصدأ، تحويل إشارة جهاز الاستشعار إلى إشارة خروج قياسية. تطبيقها في صناعات الملاحة والطيران. تستخدم في العمليات الصناعية في الموقع مثل البترول والكيمياء والمعادن وتوليد الطاقة والهيدرولوجيا
خصائص المنتج:
1نطاق قياس واسع ، هيكل الفولاذ المقاوم للصدأ ، أشكال واجهة الضغط المتنوعة
2. IP65 تصنيف الحماية هيكل الفولاذ المقاوم للصدأ
3.البناء المستدام من الفولاذ المقاوم للصدأ
4رقمتقنية التعويض
التطبيقات:
1قياس ضغط الغازات السائلة غير الساخنة مع 316L الفولاذ المقاوم للصدأ
2تطبيق في الصناعات البحرية والطيران
3تستخدم في العمليات الصناعية في الموقع مثل البترول والكيمياء والمعادن وتوليد الطاقة والهيدرولوجيا
4تستخدم في أنظمة التحكم الهيدروليكية والهوائية.
معايير الأداء:
| نطاق القياس | 0kPa ~ 10kPa... 20MPa |
| نوع الضغط | الضغط المقياسي، الضغط المطلق، الضغط المغلق |
| الحمل الزائد | ≤ 1.5 مرة من النطاق المسمى |
| الدقة @ 25oC | ± 0.25% (عادة) ± 0.5% (أكثر) |
| قابلية التكرار والهستيريس | 0.02% F.S. ((النوع) 0.05% F.S. ((الحد الأقصى) |
| الاستقرار على المدى الطويل | ± 0.1%F.S/year ((النموذجية) ± 0.2%F.S/year ((الحد الأقصى) |
| الانحراف في درجة حرارة النقطة الصفرية | ± 0.02%F.S/oC ((≤100KPa) ± 0.01%F.S/oC ((>100KPa) |
| الانحراف الحراري على نطاق كامل | ± 0.02%F.S/oC ((≤100KPa) ± 0.01%F.S/oC ((>100KPa) |
| استجابة التردد | 2.4Khz |
| درجة حرارة التعويض | 0-70oC ((≤10mpa، قابلة للتخصيص) |
| درجة حرارة العمل | -20 درجة مئوية إلى 80 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية ~ 120 درجة مئوية |
| اهتزاز | 10g،55Hz ~ 2kHz |
| مواد السكن | 304316 لتر |
| مادة الحجاب الحاجز | 316L |
| مقاومة العزل | 100MΩ 100VDC |
| تصنيف مقاومة للانفجار | Ex db IIC T6 جيجابايت |
| تصنيف الحماية | IP65 |
| مهرجان الحلقة | مطاط الفلور |
| الوزن | ~ 0.05 كجم |
| إشارة الخروج | فولتاج التغذية | نوع الإخراج |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 سلك |
| 0 ~ 10 / 20mA | 3 أسلاك |
|
| 0/1 ~ 5 فولت | ||
| 0/1~10 فولت | ||
| 0.5 إلى 4.5 فولت | 5VDC |
أمثلة اختيار:
نصائح الطلب:1عند اختيار المنتج، يرجى التأكد من أن الوسيط الذي سيتم قياسه متوافق مع أجزاء الاتصال بالمنتج.
2عند وضع الطلب، يرجى ملاحظة أن المنتجات من نوع مقاومة للانفجار لا تشمل رؤوس العرض الرقمي.
3عند طلب أجهزة الإرسال مع رأس شاشة LCD أو LED ، يجب ألا يكون مصدر الطاقة للمرسل أقل من 20VDC.
4لضمان التشغيل الموثوق به للمنتج ، يوصى بالمستخدمين بتثبيت أجهزة حماية من البرق في الموقع والتأكد من أن المنتج وإمدادات الطاقة موثوق بها.
5نطاق درجة حرارة العمل المسموح بها للخاتم O-ring من المطاط الفلوروي هو -20oC إلى 250oC. عندما تكون درجة حرارة العمل للمنتج أقل من -20oC ، فمن الضروري اختيار ختم O-ring EPDM.
6طول الكابل الافتراضي هو 1.5m، متوفر في ثلاث مواد. إذا لم يتم تحديده، سيتم توفيره بمادة كابل البولي إيثيلين. إذا كنت بحاجة إلى مادة كابل مختلفة،من فضلك حددها في الترتيب.
| دليل الطلب: | |||||||||
| BP15X | ناقل الضغط التناظري | ||||||||
| الرمز | المخطط البناء | ||||||||
| 5 | سدادة باكارد | 6 | كابل الخروج المباشر المغلق 1.5 متر | ||||||
| 7 | مصطفى (ميني هيرشمان) | 8 | رابط هيرشمان الكبير | ||||||
| نطاق القياس | 0kPa ~ 10kPa... 5MPa | ||||||||
| (0-X) Kpa أو MPa |
إكس: يشير لمدى القياس الفعلي | ||||||||
| الرمز | إمدادات الطاقة | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | غيرها | ||||||||
| الرمز | إشارة الخروج | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | ||||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| الرمز | اتصال الضغط | ||||||||
| J1 | M20 × 1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | غيرها ((¢50.4 فلانج) | ||||||||
| الرمز | الاتصال الكهربائي | ||||||||
| B1 | هيرشمان | ||||||||
| B2 | PG7 | ||||||||
| B3 | كابل مغلق منفذ 1.5 متر | ||||||||
| B4 | غيرها | ||||||||
| الرمز | نوع الضغط | ||||||||
| G | ضغط القياس | ||||||||
| أ | الضغط المطلق | ||||||||
| S | ضغط مرجعية مغلقة | ||||||||
الأسئلة الشائعة
س: هل أنت مصنع؟
ج: نعم ، نحن مصنعون محترفون للمستشعرات لأكثر من 50 عامًا! فريقنا الفني يضم أكثر من 20 مهندس.
س: هل تقبلون خدمة OEM ؟
ج: نعم، يمكننا وضع معلومات شركتك وشعارك على أجهزة الاستشعار الخاصة بنا.
س: هل يمكنني أن أكون موزعكم؟
ج: نعم، نحن نبحث عن الموزعين في السوق الخارجية.
س: ما هو وقتك؟
ج: عادة 7-10 أيام. بالنسبة للكميات فوق 100 قطعة، تحتاج إلى 3-5 أيام عمل إضافية.
دليل الشراء
لتوصية لك بأفضل جهاز استشعار، يرجى إعطاءنا المعلومات أدناه.
1درجة حرارة العمل: -40 ~ + 125 °C؟
2-مدى الاختبار؟
3مخرج: 4-20mA، RS485 أو غيرها؟
4المسمار: G1/4، 1/4NPT، R1/4، M20 * 1.5?
5الاتصال الكهربائي: DIN43650، باكارد، الرصاص المباشر؟
6كمية الطلب: ?
