2 بنية مقياس شاشة التبديل مقاييس رقمية صناعية مع إنذارات عالية / منخفضة وارتفاع / عالية
Product Details
| النموذج رقم: | BPK-IV | التطبيق: | الصناعية |
|---|---|---|---|
| الهيكل: | مقياس العرض | حزمة النقل: | التعبئة القياسية للتصدير مع الكرتون |
| الأصل: | باوجي ، الصين | الضمان: | سنتان |
| نطاق القياس: | المواد الصناعية المتوسطة الضغط | يُحوّل: | 2 التبديل |
| إبراز |
هيكل العرض المقاييس الرقمية الصناعية,2 Switch Industrial Digital Gauges |
||
Product Description
وصف المنتج
المقاييس الرقمية الصناعية مع مفتاح الإنذارات عالية / منخفضة و عالية / عالية عالية

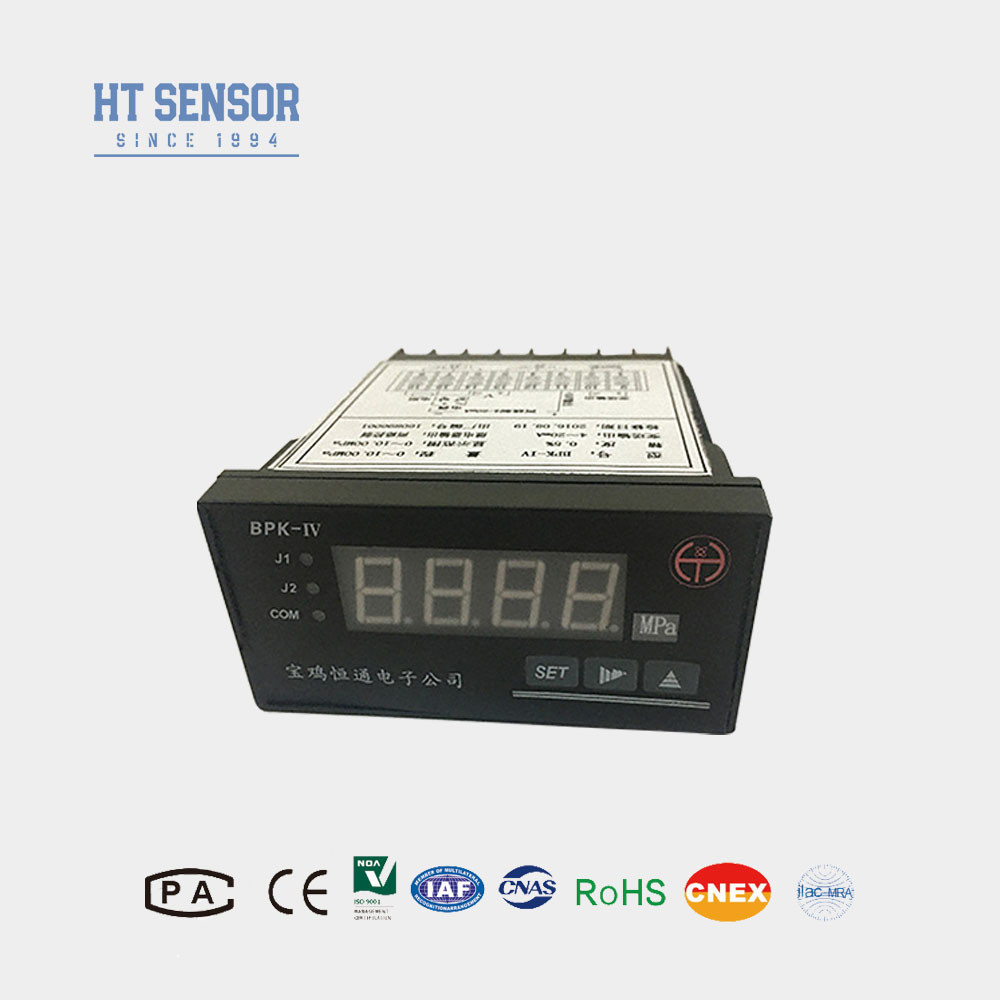

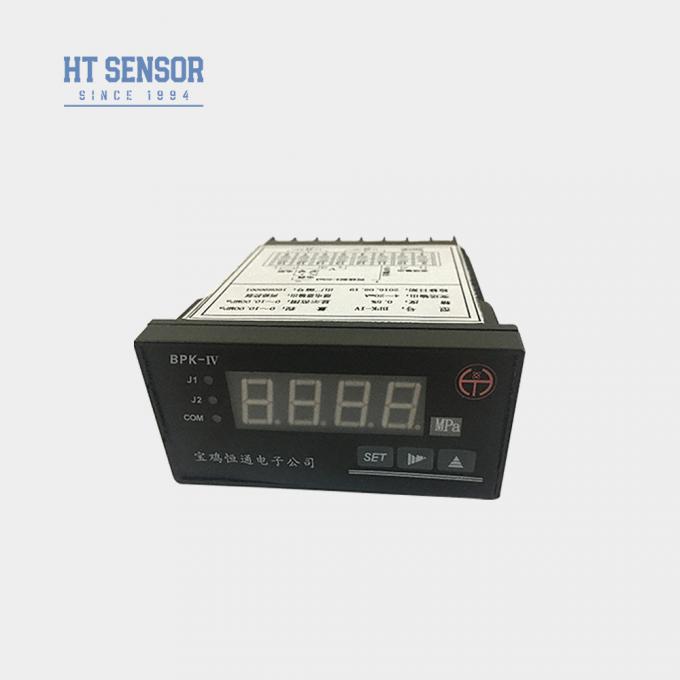

مقياس الضغط BPK-IV
مقدمة:
1. يمكن اختيار مختلف RTDS أو الحرارة أو إشارات المدخلات القياسية (انظر الجدول). يمكن معايرة نطاق العرض للإشارات غير الخطية أو تعيينها للإشارات الخطية.
2إنتاج الإرسال المعزول هو 12 بت وضوحه يمكن تعيين نطاقه
3إصدارات الإرسال اثنين، يمكن تعيين عالية / منخفضة، عالية / عالية عالية أو منخفضة / منخفضة نوع عمل الإنذار.
المواصفات
1.جهد التغذية:220VAC /24VDC(±10%)
2درجة حرارة المحيط: 0~50 درجة مئوية، الرطوبة النسبية: ≤ 85% غاز غير آكل.
3إشارة الدخول ، نطاق العرض والمعايير ذات الصلة: ((انظر الجدول 1)
الجدول 1
| رمز إشارة الدخول | إشارة الدخول | نطاق العرض | القرار | الدقة | عائق المدخل |
| 00 | T TC | 0~400 درجة مئوية | 1 درجة مئوية | 0.2% | مائة ألف |
| 01 | R TC | 0~1600 درجة مئوية | 1 درجة مئوية | 0.2% | مائة ألف |
| 02 | J TC | 0 ~ 1200oC | 1 درجة مئوية | 0.2% | مائة ألف |
| 03 | WRe3-WRe25 TC | 0~2300 درجة مئوية | 1 درجة مئوية | 0.2% | مائة ألف |
| 04 | B TC | 350-1800 درجة مئوية | 1 درجة مئوية | 0.2% | مائة ألف |
| 05 | S TC | 0~1600 درجة مئوية | 1 درجة مئوية | 0.2% | مائة ألف |
| 06 | K TC | 0~1300 درجة مئوية | 1 درجة مئوية | 0.2% | مائة ألف |
| 07 | E TC | 0~900 درجة مئوية | 1 درجة مئوية | 0.2% | مائة ألف |
| 08 | Pt100 RTD | -200 ~ 600،0 درجة مئوية | 0.1 درجة مئوية | 0.2% | (0.2mA) |
| 09 | Cu50 RTD | -50.0 إلى 150.0 درجة مئوية | 0.1 درجة مئوية | 0.2% | (0.2mA) |
| 10 | 0~375Ω ضغط عن بعد | يمكن تعيين الحد الأدنى والعالي من النطاق من -1999 إلى 9999 | نطاق العرض مستمر من -1999 إلى 9999 باستخدام عينة A / D 16 بت | 0.2% | (0.2mA) |
| 11 | 0 ~ 75mVمقسّم التيار | 0.1% | مائة ألف | ||
| 12 | 0 ~ 30mV | 0.1% | مائة ألف | ||
| 13 | 0 ~ 5 فولت إشارة قياسية | 0.1% | مائة ألف | ||
| 14 | إشارة قياسية 1 ~ 5 فولت | 0.1% | مائة ألف | ||
| 15 | 0 ~ 10 فولت إشارة قياسية | 0.1% | مائة ألف | ||
| 16 | إشارة قياسية 0 ~ 10 mA | 0.1% | 20Ω | ||
| 17 | إشارة قياسية من 0 إلى 20 مآ | 0.1% | 20Ω | ||
| 18 | إشارة قياسية 4 ~ 20 mA | 0.1% | 20Ω |
الجدول 2
| إشارة الإخراج | الناتج الحالي | نطاق الإرسال | الجهد المعزول | (ماكس) القرار |
الدقة | قدرة الحمل | الجهد الدائري المفتوح |
| 00 | 4 ~ 20 مآ | نقل البيانات ضمن النطاق إلى إشارة التيار القياسية | 1500 فولت | 12 بت | 0.3٪ | ≤500Ω | 15 فولت |
| 01 | 0 ~ 20mA |
يتم تصنيع هذا المنتج فقط في 4 ~ 20mA أو 0 ~ 20mA إشارات التيار الخارجي.يمكن تخصيصه من الشركة المصنعة أو المقاومة المتصلة ذاتيا 250 أو 500 أوهم ل 1 ~ 5V أو 0 ~ 5V، 0 ~ 10V الجهد والمقاومة (ملاحظة: دقة المقاومة تؤثر بشكل مباشر على دقة الجهد الخارجي لنقل).
5. رقدرة الاتصال بالخارج: ((انظر الجدول 3)
الجدول 3
| 250 فولت/120 فولت | 120 فولت/48 فولت | < 48 فولت | عمر الإرسال | ||||
| التكييف | العاصمة | التكييف | العاصمة | التكييف | العاصمة | >100000 مرة |
|
| الحد الأقصى للتيار (حمل المقاومة) | 3A | 2A | 4A | 3A | 5A | 4A | |
| الحد الأقصى للتيار (حمل الحث) | 0.3أ | 0.2أ | 0.4أ | 0.3أ | 0.5أ | 0.4أ | |
6. والطاقة الخارجية DC24V/30mAيمكن أن يوفر الطاقة للمُرسِل
7معوظيفة تعويض درجة الحرارة التلقائيةلـجهاز استشعار ثيرموبال.
8معوظيفة حماية فصل.
| النموذج | مقياس الخطوط العريضة | مقاس خروج اللوحة ((ملم) | ملاحظة |

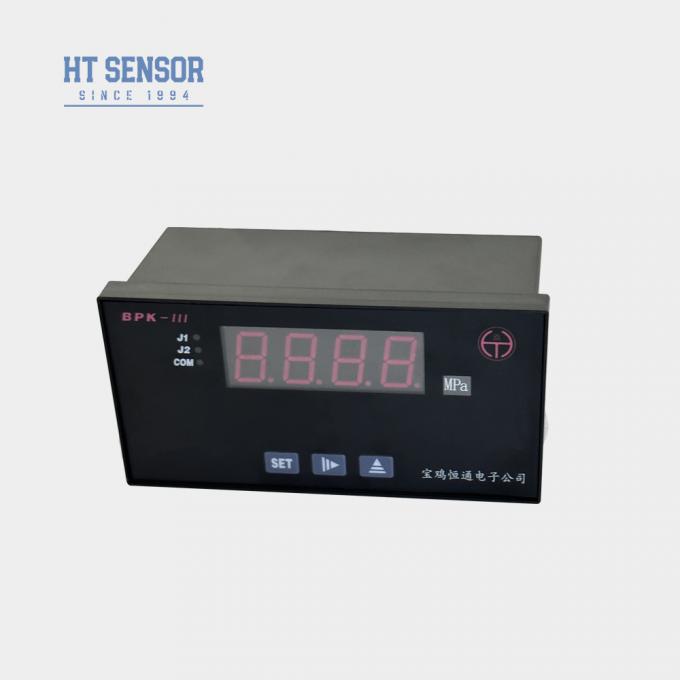

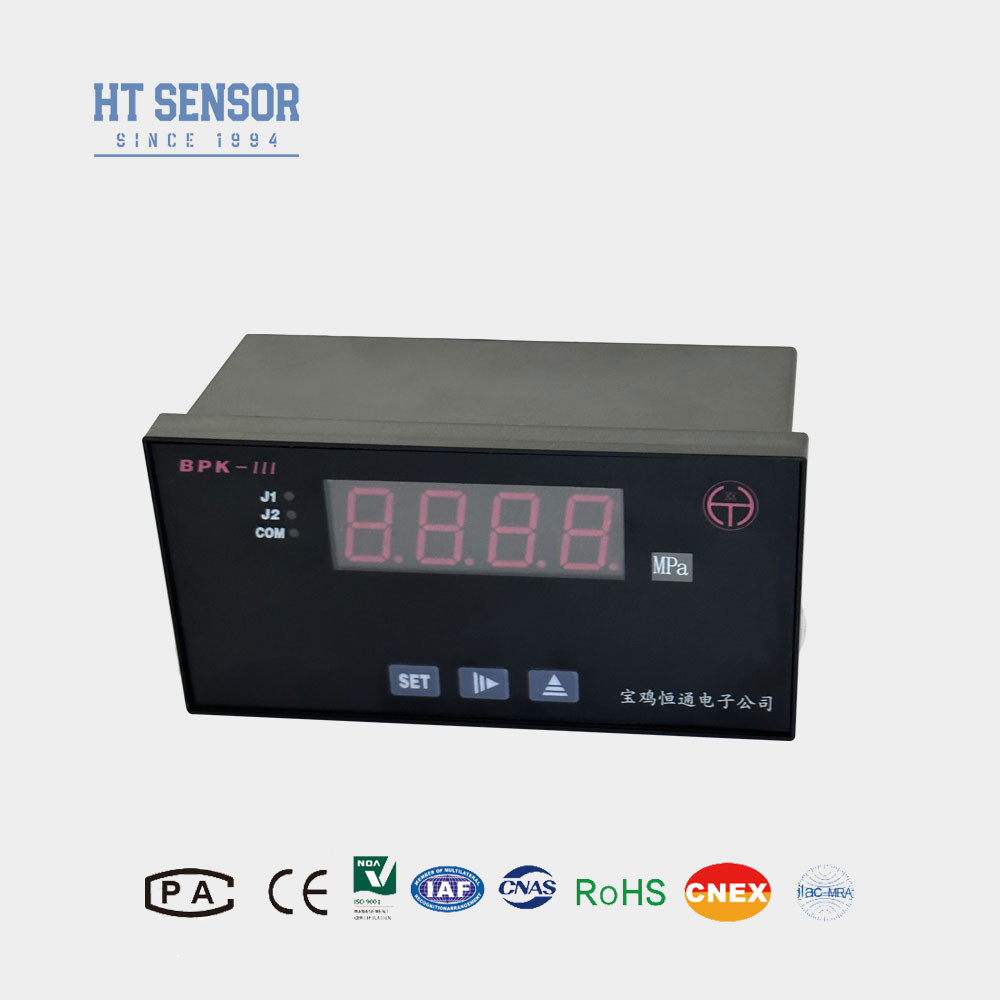

| BPK-IIIS1 | 160×80×80 ((أفقي)) | 152+0.8×76+0.7 | |
| BPK-IV | 96×48×112 ((أفقياً) | 92+0.7×44+0.5 | |

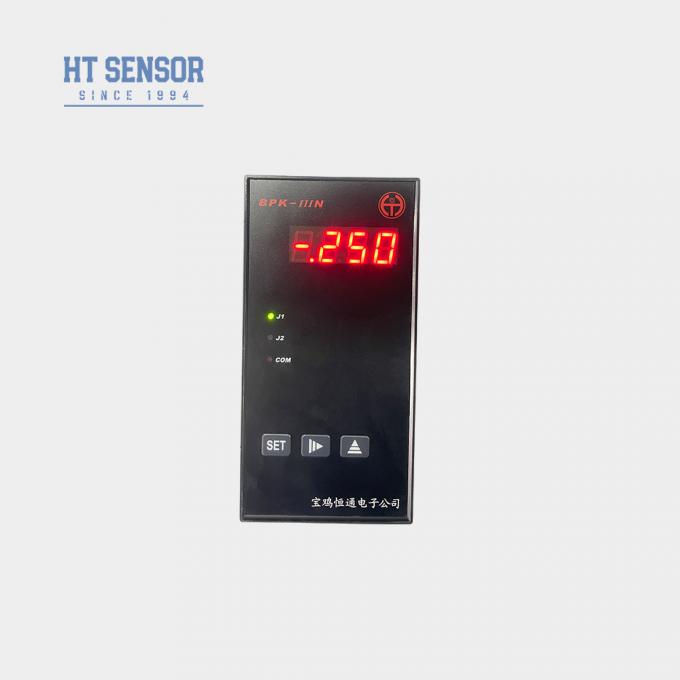

| BPK-IIIN1 | 80×160×80 ((عمودي) | 76+0.7×152+0.8 | |
| BPK-IIIN2 | 48×96×112 ((عموديا) | 44+0.5×92+0.7 | |
| BPK-IIIF1 | 96×96×112 ((مربع) | 92+0.7×92+0.7 | |
| BPK-IIIF2 | 48×48×108 ((مربع) | 44+0.5×44+0.5 | مع مصباح J2alarm بدون J2 relay |
| BPK-IIIF3 | 72×72×112 | 67+0.7× 67+0.7 |
| الشركة |
