جهاز استشعار ضغط السيليكون 15 ملم OEM مع خيط 1/4npt لقياس مستوى السائل
Product Details
| نوع موضوع: | يمكن أن يكون لها خيط | نوع الأسلاك: | إبرات كوفار مطلية بالذهب أو أربعة أسلاك |
|---|---|---|---|
| وسط القياس: | الغاز والسائل | القوة: | 5-10VDC /1.5 مللي أمبير |
| انتاج |: | 10mv/V 100+-30mv | الكلمات الرئيسية: | مستشعر صغير |
| حزمة النقل: | كرتون | العلامة التجارية: | (هينغتونغ) |
| المواد: | 316L الفولاذ المقاوم للصدأ | ||
| إبراز |
جهاز استشعار ضغط السيليكون 15 ملم,جهاز استشعار ضغط السيليكون لقياس مستوى السائل,جهاز استشعار ضغط السيليكون,Liquid Level Measurement Silicon Pressure Sensor,1/4npt Silicon Pressure Sensor |
||
Product Description
جهاز استشعار ضغط السيليكون من الفولاذ المقاوم للصدأ
جهاز استشعار الضغط الوقائي للسيليكون
إدخال جهاز استشعار الضغط من السيليكون:
هو جهاز استشعار ضغط من السيليكون مع عناصر السيليكون المنتشرة المستقرة للغاية في جوهرها.إنه يستخدم تأثير المقاومة الصلبة للسيليكون المنتشر لقياس ضغط السوائل والغازات. يمكن للمستشعر تحويل إشارات قياس الضغط والمستوى إلى إنتاج الكهربائي mv. المستشعر لديه واجهة سريعة ودقيقة.يتم حساب عدم خطية المستشعر بناءً على طريقة BFSL الأقل مربعاً، الذي يستخدم على نطاق واسع في ضاغط الهواء، نظام التبريد والتطبيقات الأخرى.
خصائص المنتجمن جهاز استشعار الضغط من السيليكون:
- يستخدم التكنولوجيا المتقدمة ويتم تغليفه في 316L الفولاذ المقاوم للصدأالسكن
- نطاق قياس واسع 0 ~ 350KPa ~ 60MpaS
- موثوقية عالية واستقرار ممتاز
- مختلف واجهات الخيوط المتاحة للاختيار
- مناسبة لقياس ضغط الغازات والسوائل غير السامة مع 316Lالتوافق مع الفولاذ المقاوم للصدأ
- التصميم المدمج، مثالية للتطبيقات مع مساحة محدودة
- تستخدم في أنظمة التحكم في العملية لمراقبة الضغط والتحكم فيه
- تستخدم عادة في أنظمة التبريد ومضغوطات الهواء لقياس الضغط
- إمدادات الطاقة: ≤2mA DC (معتاد 1.5mA DC)
- عائق المدخل: 3KΩ ~ 6KΩ
- عائق الخروج:2.5KΩ~6KΩ
- الاتصال الكهربائي:دبابيس كوفار مطلية بالذهب أو أسلاك عالية درجة الحرارة بطول 100 مم
| معايير الأداءمن جهاز استشعار الضغط من السيليكون: | ||||
| نطاق القياس | مقاس ((G) | 350KPa، 1000KPa، 2000Kpa | ||
| مطلقة ((A)) | 350KPaA، 700KPaA، 1000KPaA، 2000KPaA | |||
| مختومة | 3500KPaS، 7MPaS، 10MPaS، 20MPaS، 40MPaS | |||
| النوع | ماكس | الوحدة | ||
| خطية | ± 0.15 | ± 0.3 | %F.S | |
| التكرار | 0.05 | 0.1 | %F.S | |
| التهاب النفس | 0.05 | 0.1 | %F.S | |
| الصفر منخفضة الخروج | 0±1 | 0±2 | mV | |
| الناتج الكامل | 100±10 | 100±30 | mV | |
| صفر التبديل الحراري | ± 0.5 | ± 1 | %F.S | |
| درجة حرارة كاملة | ± 0.5 | ± 1 | %F.S | |
| معالجة مؤقتة | 0~70 | oC | ||
| درجة حرارة العمل | -20~80 | oC | ||
| درجة حرارة التخزين | -40~125 | oC | ||
| الحمل الزائد المسموح به | خذ القيمة الأصغر بين 3 أضعاف المقياس الكامل أو 80MPa | |||
| ضغط الانفجار | 5 أضعاف المقياس الكامل | |||
| الاستقرار على المدى الطويل | 0.2 ٪ | الميزانية/سنة | ||
| مادة الحجاب الحاجز | 316L | |||
| مقاومة العزل | ≥200MΩ 100VDC | |||
| اهتزاز | لا يوجد تغيير في ظل ظروف 10gRMS، 20Hz إلى 2000Hz | |||
| الصدمة | 100 غرام، 11 ثانية | |||
| وقت الاستجابة | ≤1ms | |||
| ختم الحلقة O | مطاط النتريل أو مطاط الفلور | |||
| الامتلاء المتوسط | زيت السيليكون | |||
| الوزن | حوالي 20 غرام | |||
| يتم اختبار المعلمات في الظروف التالية: 1.5mA @ 25°C | ||||
| المخطط البناء | |

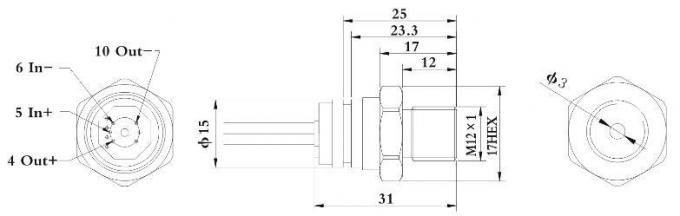

| النوع1 | |

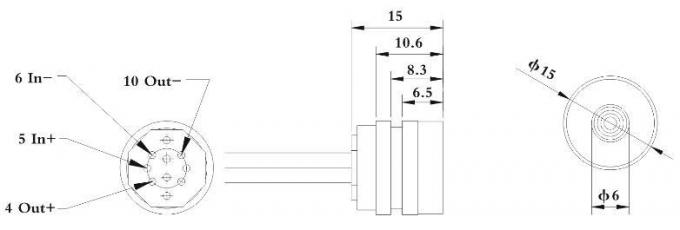

| النوع2 | |

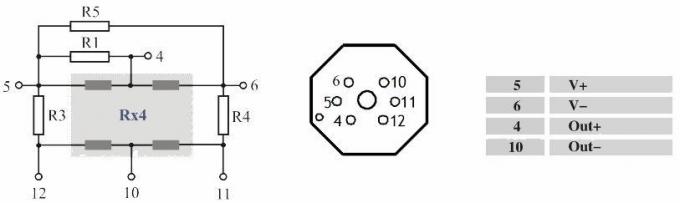

| الاتصال الكهربائي والتعويض |
|
|

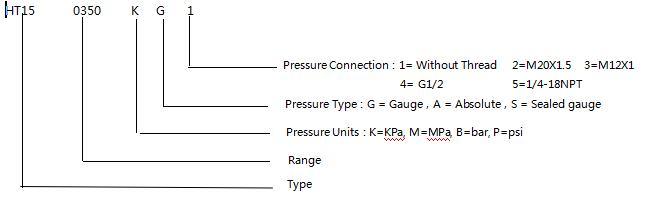

| أمثلة اختيار |
| نصائح الطلب |
الهواء المطلوب ضيق
2أثناء تجميع الهيكل، تأكد من أن يكون محسما عموديا وتطبيق ضغط حتى لتجنب التشويش أو تلف لوحة التعويض.
3إذا كانت الوسيلة المقاسة غير متوافقة مع الحجاب الأساسي ومواد السقف (316L) ، يجب تقديم تعليمات خاصة عند وضع الطلب.
4تجنب الضغط على الحجاب الحاجز بالأيدي أو بالأشياء الحادة لمنع تلف النواة بسبب تشوه الحجاب الحاجز أو ثقب.
5. ابقي منفذ الضغط في قلب المقياس مفتوحاً للغلاف الجوي ومنع دخول الماء أو بخار الماء أو الوسائط المآكلة إلى غرفة الضغط السلبي في القلب.
6إذا كان هناك أي تغييرات على خطوط الدبوس، اتبع الملصق على النواة الفعلية للإشارة.
