| مكان المنشأ: | باوجى، الصين |
|---|---|
| اسم العلامة التجارية: | HT SENSOR |
| إصدار الشهادات: | CE, RoHs, ISO9001 |
| رقم الموديل: | BP93420-IQ |
| الحد الأدنى لكمية: | 1 |
| الأسعار: | negotiable |
| تفاصيل التغليف: | حزمة التصدير القياسية |
| وقت التسليم: | 5-8 أيام عمل |
| شروط الدفع: | ويسترن يونيون ، L / C ، T / T |
| القدرة على العرض: | 5000 قطعة / شهر |
| النموذج رقم: | BP93420-IQ | إمدادات الطاقة: | 24VDC |
|---|---|---|---|
| إشارة الخروج: | الضغط المقياسي، الضغط المطلق، الضغط المغلق | الدقة: | 0.25% FS، 0.5% FS |
| نطاق الضغط: | -100 كيلو باسكال...0 كيلو باسكال ~ 35 كيلو باسكال...3.5 ميجا باسكال | التخصيص: | متاح -- طلب مخصص |
| النموذج: | 1 | ||
| إبراز: | جهاز استشعار ضغط الحجاب الحاجز,4-20mA جهاز استشعار ضغط جهاز إرسال المقبض,جهاز استشعار ضغط جهاز إرسال الضغط,4-20mA Clamp Pressure Transmitter Sensor,Clamp flat film Pressure Transmitter Sensor |
||

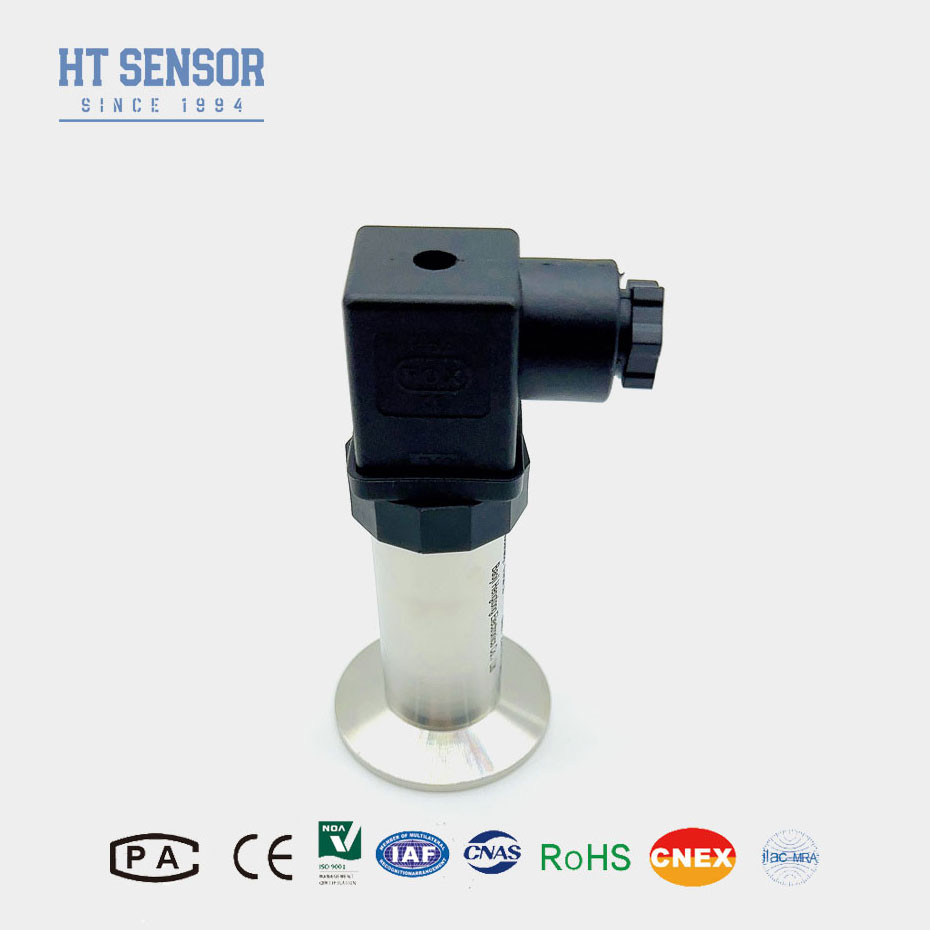

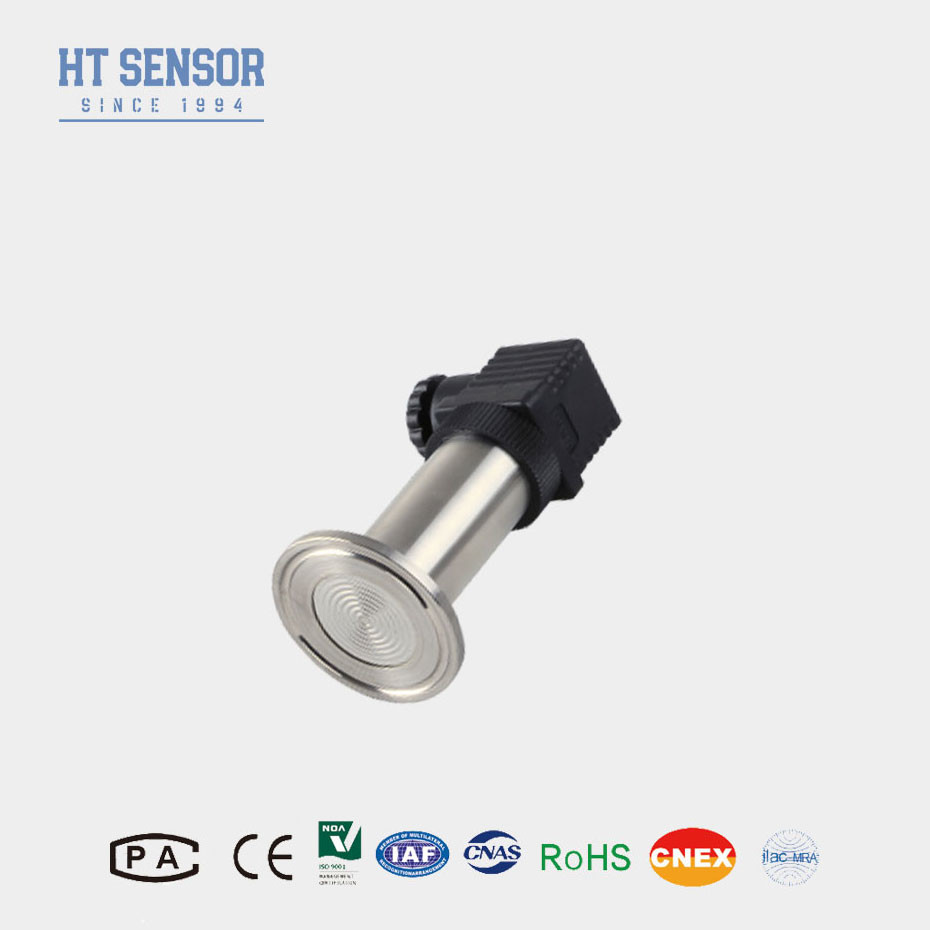

إدخال مستشعر جهاز نقل الضغط
عادةً ما تستخدم أجهزة إرسال الضغط BP93420-IQ أجهزة غسيل الحرارة لتحسين أداء استبعاد الحرارة للمستشعر.ويتم نقل الحرارة الناتجة عن جهاز الاستشعار بسرعة إلى حوض الحرارة من خلال المواد الموصلة الحرارية، ويتم إصدارها من خلال سطح حوض الحرارة للحفاظ على درجة حرارة عمل جهاز الاستشعار ضمن نطاق موثوق به
التطبيقات:
معايير الأداء:
| نطاق القياس | 0~35Kpa...~3.5MPa |
| نوع الضغط | الضغط المقياسي، الضغط المطلق، الضغط المغلق |
| الحمل الزائد | ≤ 1.5 مرة من النطاق المسمى |
| الدقة @ 25oC | ±0.25% (العادي) ±0.5% (الحد الأقصى) |
| التكرار | 0.1% FS |
| التهاب النفس | 0.1% FS |
| الاستقرار على المدى الطويل | ± 0.1% F.S/year ((العادي) ± 0.2% F.S/year ((الحد الأقصى) |
| الانحراف في درجة حرارة النقطة الصفرية | ± 0.02%F.S/oC ((≤100KPa) ± 0.01%F.S/oC ((>100KPa) |
| الانحراف الحراري على نطاق كامل | ± 0.02%F.S/oC ((≤100KPa) ± 0.01%F.S/oC ((>100KPa) |
| استجابة التردد | 2.4Khz |
| درجة حرارة التعويض | -20-70 درجة مئوية ((≤10mpa، قابلة للتخصيص) |
| درجة حرارة العمل | -20 درجة مئوية إلى 80 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية ~ 120 درجة مئوية |
| اهتزاز | 10g،55Hz ~ 2kHz |
| مواد السكن | 304316 لتر |
| مادة الحجاب الحاجز | 316L |
| مقاومة العزل | 100MΩ 100VDC |
| تصنيف مقاومة للانفجار | السابق db IIC T6 جيجابايت |
| تصنيف الحماية | IP65 |
| مهرجان الحلقة | مطاط الفلور |
| الوزن | ~ 0.55 كجم |
| إشارة الخروج | فولتاج التغذية | نوع الإخراج |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 سلك |
| 0 ~ 10 / 20mA | 3 سلك |
|
| 0/1 ~ 5 فولت | ||
| 0/1~10 فولت | ||
| 0.5 إلى 4.5 فولت | 5VDC | |
| بروتوكول الاتصال RS485 | 3.6 ~ 30 فولت / بطارية | 4 سلك |
النظام الدليل:
| BP93420XX | ناقل الضغط | |||||||
| الرمز | المخطط البناء | |||||||
| IB | ناقل الضغط العام | القرن التاسع | عرض جهاز نقل الضغط | |||||
| إيه | جهاز نقل ضغط الطيران المقاوم للصدمات | IIC/III | الصناعية العامة/ جهاز إرسال الضغط على الشاشة | |||||
| إذا | ناقل الضغط المقاوم للرطوبة | IIE/IIIE | جهاز نقل الضغط العام / العرض | |||||
| في | مكيف الهواء جهاز نقل ضغط مخصص | IC | ناقل الضغط عالي الحرارة | |||||
| IQ/IQT | الحجاب الحاجز الكبير / ناقل الضغط عالي درجة الحرارة | |||||||
| نطاق القياس | - 100 كيلو بايت... 0 كيلو بايت ~ 35 كيلو بايت... 3.5MPa | |||||||
| (0-X) Kpa أو MPa | إكس: يشير إلى نطاق القياس الفعلي | |||||||
| الرمز | إمدادات الطاقة | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | غيرها | |||||||
| الرمز | إشارة الخروج | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| الرمز | الاتصال الكهربائي | |||||||
| B1 | هيرشمان | |||||||
| B2 | مغلق PG7 | |||||||
| B3 | مخرج الكابلات المغلقة | |||||||
| B4 | 2088 غطاء صناعي | |||||||
| B5 | 2088 غطاء صناعي مع عرض | |||||||
| B6 | غيرها | |||||||
| الرمز | نوع الضغط | |||||||
| G | ضغط القياس | |||||||
| أ | الضغط المطلق | |||||||
| S | ضغط مرجعية مغلقة | |||||||
