BH93420-I إشارة خارجية ناقل الضغط الغائم لقياس المستوى
Product Details
| النموذج رقم: | BH93420-I | شكل الإخراج: | 4-20mA أو RS485 |
|---|---|---|---|
| تصنيف الملكية الفكرية: | IP68 | الدقة: | ≤ ± 0.5% F.S |
| مادة الحجاب الحاجز: | 316L الفولاذ المقاوم للصدأ | الوزن الصافي: | 0.3 كجم بدون كابل |
| حزمة النقل: | كرتون | الأصل: | شان شي |
| الرمز السريع: | 90261000 | القدرة على العرض: | 1000-3000 |
| نوع المنشأة: | نوع غاطسة | عملية الإنتاج: | مستشعر السيليكون المنتشر |
| نوع المسبار: | نوع المسبار | ||
| إبراز |
جهاز إرسال الضغط الخارجي للإشارة,جهاز نقل الضغط الغائم,جهاز نقل ضغط قياس المستوى,Submersible Pressure Transmitter,Level Measurement Pressure Transmitter |
||
Product Description

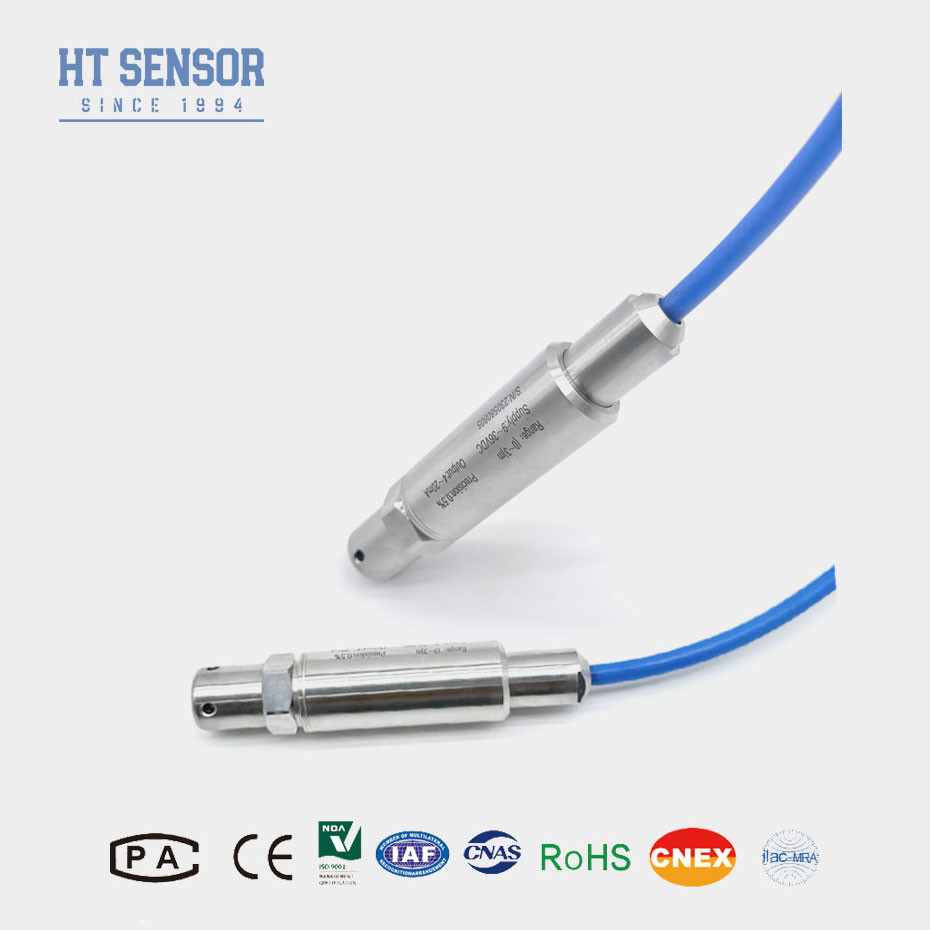

BH93420-I إشارة خارجية ناقل الضغط الغائم لقياس المستوى
بهـ93420الثانيالسيليكون المتباين Wجهاز إرسال المستوى
إدخال جهاز إرسال مستوى الماء:
BH93420-I جهاز إرسال مستوى المياه من السيليكون المنتشر الذي يستخدم السيليكون المنتشر من سلسلة HTتم تصميمها مع قلب ممتلئ بالزيت كعنصر قياس الإشارة.غطاء الفولاذ المقاوم للصدأ وهيكل صغير من قطعة واحدة.جهاز الإرسال الذي يغرق في الماء مغلق تماما مع الفولاذ المقاوم للصدأالصلب، مما يضمن أداءاً ممتازاً للماء.اختبارات مكافحة عالية ومنخفضة درجة الحرارة والشيخوخة الصارمة، مما أدى إلىموثوقية عالية واستقرار ممتاز.
نوعية وعمل ممتازة من جهاز إرسال مستوى المياه. المنتج لديه كابل مقاوم للماء مع خرطوم التهوية الذي تم تصميمه لتطبيقات الغوص.
خصائص المنتجمن جهاز نقل مستوى المياه:
1. غطاء كامل من الفولاذ المقاوم للصدأ ، مناسبة لبيئات الاختبار المختلفة
2قياس المسبار من نوع الغمر، وسهولة التثبيت
3خيارات إشارة الخروج المتنوعة
4علامة مضادة للانفجار: ExiaIICT6
5معدل حماية مرتفع: IP68
6كابلات PE أو PU
التطبيقاتمن جهاز نقل مستوى المياه:
1متوافق مع 316LSS، السوائل غير التآكل
2مراقبة مستويات المياه في تطبيقات مختلفة مثل مياه الصرف الصحي والصناعية والبلدية، خزانات المياه، الآبار، الأنهار، مياه البحر، البحيرات، الخ
3قياس مستويات الوقود في ديزل وخزانات الوقود
|
معايير الأداء:
|
|
| نطاق القياس | 0~10m... 400m |
| الحمل الزائد | ≤ 2 ٪ من النطاق المسموح به |
| الدقة @ 25oC | ± 0.25% (عادة) ± 0.5% (أكثر) |
| التكرار | ± 0.03% (عادة) ± 0.05%FS (أكثر) |
| التهاب النفس | ± 0.03% (عادة) ± 0.05%FS (أكثر) |
| الاستقرار على المدى الطويل | ± 0.2% F.S/year (ماكس.) |
| الانحراف في درجة حرارة النقطة الصفرية | ± 1.5% F.S. ((النموذجية) ± 2% F.S. (الحد الأقصى) |
| الانحراف الحراري على نطاق كامل | ± 1.5% F.Sr ((نوع) ± 2% F.S (ماكس.) |
| درجة حرارة التعويض | 0-50 درجة مئوية (0-1m. 0-2m) 0-70 درجة مئوية |
| درجة حرارة العمل | -20~80 درجة مئوية |
| درجة حرارة التخزين | -30~100 درجة مئوية |
| اهتزاز | 10g،55Hz ~ 2kHz |
| مواد السكن | 1Cr18Ni9Ti |
| مادة الحجاب الحاجز | 316L الفولاذ المقاوم للصدأ |
| مقاومة العزل | >= 100MΩ@100VDC |
| تصنيف مقاومة للانفجار | EXIALCT6 |
| تصنيف الحماية | IP67، IP68 |
| مهرجان الحلقة | مطاط الفلور |
| الوزن | ~ 0.3 كجم (بدون الكابل) |
| مواد الكابلات | البولي إيثيلين، البولي يوريثان |
| إشارة الخروج | فولتاج التغذية | نوع الإخراج |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 سلك |
| 0 ~ 10 / 20mA | 3 سلك |
|
| 0/1 ~ 5 فولت | ||
| 0/1~10 فولت | ||
| 0.5 إلى 4.5 فولت | 5VDC | |
| بروتوكول الاتصال RS485 | 3.6 ~ 30 فولت / بطارية | 4 سلك |
نصائح الطلب:
1يرجى التأكد من أن الوسط المقاس متوافق مع مكونات المنتج التي تتلامس معه أثناء الاختيار.
2يجب تحديد كثافة الوسط المقاس.
3في حالة التداخل الكهرومغناطيسي أو الترددات الراديوية، يرجى تقديم تفاصيل إلى شركتنا وإشارة ذلك في النظام.
4لضمان التشغيل الموثوق به للمنتج ، يوصى بالمستخدمين بتثبيت أجهزة حماية من البرق في الموقع والتأكد من أن المنتج وإمدادات الطاقة موثوق بها.
| النظام الدليل: | ||||||||
| BH93420 | الرمز | المخطط البناء | ||||||
| أنا | ناقل الضغط | |||||||
| نطاق القياس | 0~10m... 400m | |||||||
| الرمز | إمدادات الطاقة | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | غيرها | |||||||
| الرمز | إشارة الخروج | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | S8 | RS485 | |||||
| الرمز | نوع الضغط | |||||||
| G | ضغط القياس | |||||||
| أ | الضغط المطلق | |||||||
| S | ضغط مرجعية مغلقة | |||||||
| الرمز | المواد | |||||||
| 01 | 304 الفولاذ المقاوم للصدأ | |||||||
| 02 | 316L الفولاذ المقاوم للصدأ | |||||||
| الرمز | مواد الكابلات | |||||||
| C1 | PE | |||||||
| C2 | الـ PU | |||||||
