| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | HT SENSOR |
| إصدار الشهادات: | ISO9001 |
| رقم الموديل: | BP9325 |
| الحد الأدنى لكمية: | 1 |
| تفاصيل التغليف: | كرتون |
| شروط الدفع: | تي / تي ، ويسترن يونيون ، |
| القدرة على العرض: | 10000 قطعة/شهر |
| مودل: | BP9325 | النوع الأساسي: | مستشعر ضغط السيليكون المقاوم للضغط |
|---|---|---|---|
| توافق الوسائط: | الهواء والماء والنفط | درجة حرارة التعويض: | 0 ~ 70 درجة مئوية |
| العلامة التجارية: | HTsensor | نوع الضغط: | مقياس الضغط المطلق والمختوم |
| مواد الإسكان: | الفولاذ المقاوم للصدأ | خرج الإشارة: | I2C |
| تصنيف الملكية الفكرية: | IP65 | الاتصال: | G1/4 أو OEM |
| إبراز: | مستشعر الضغط الصناعي من الفولاذ المقاوم للصدأ مستشعر الضغط الصناعي BP9325-I2C,BP9325-I2C Industrial Pressure Sensor |
||

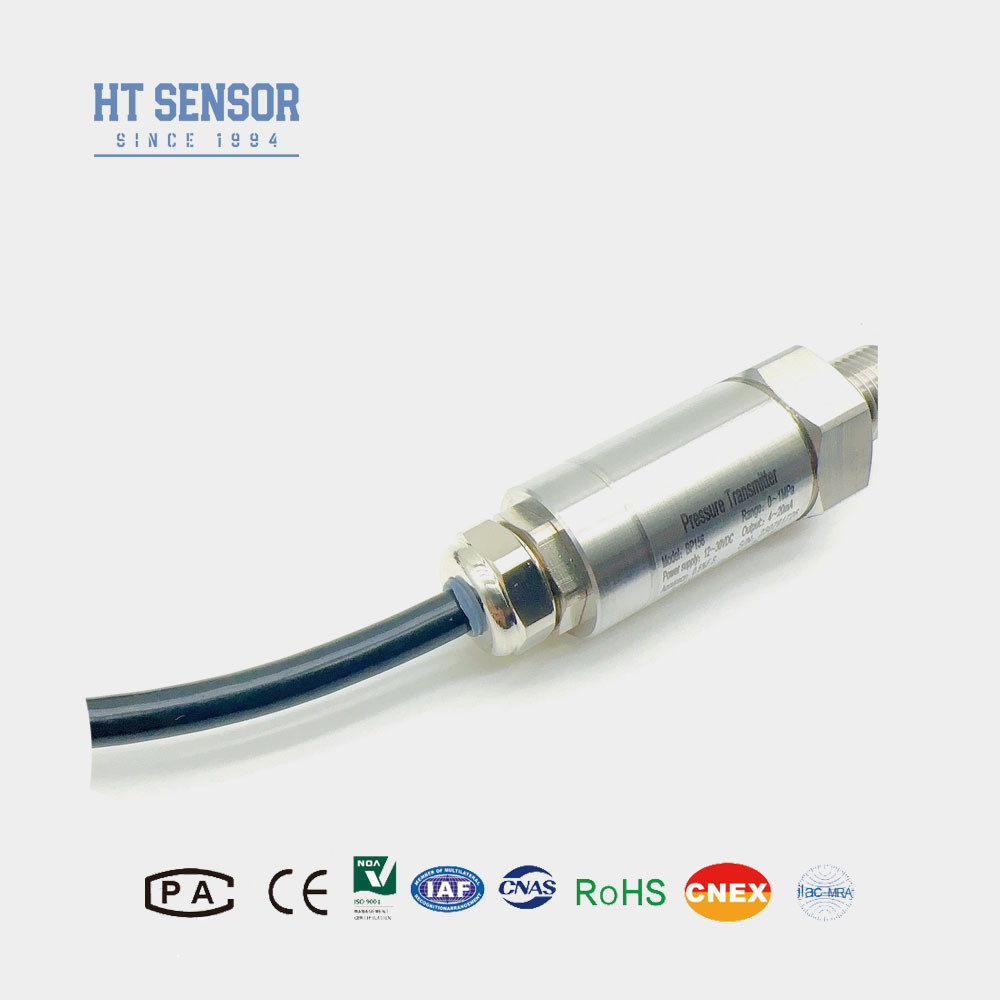

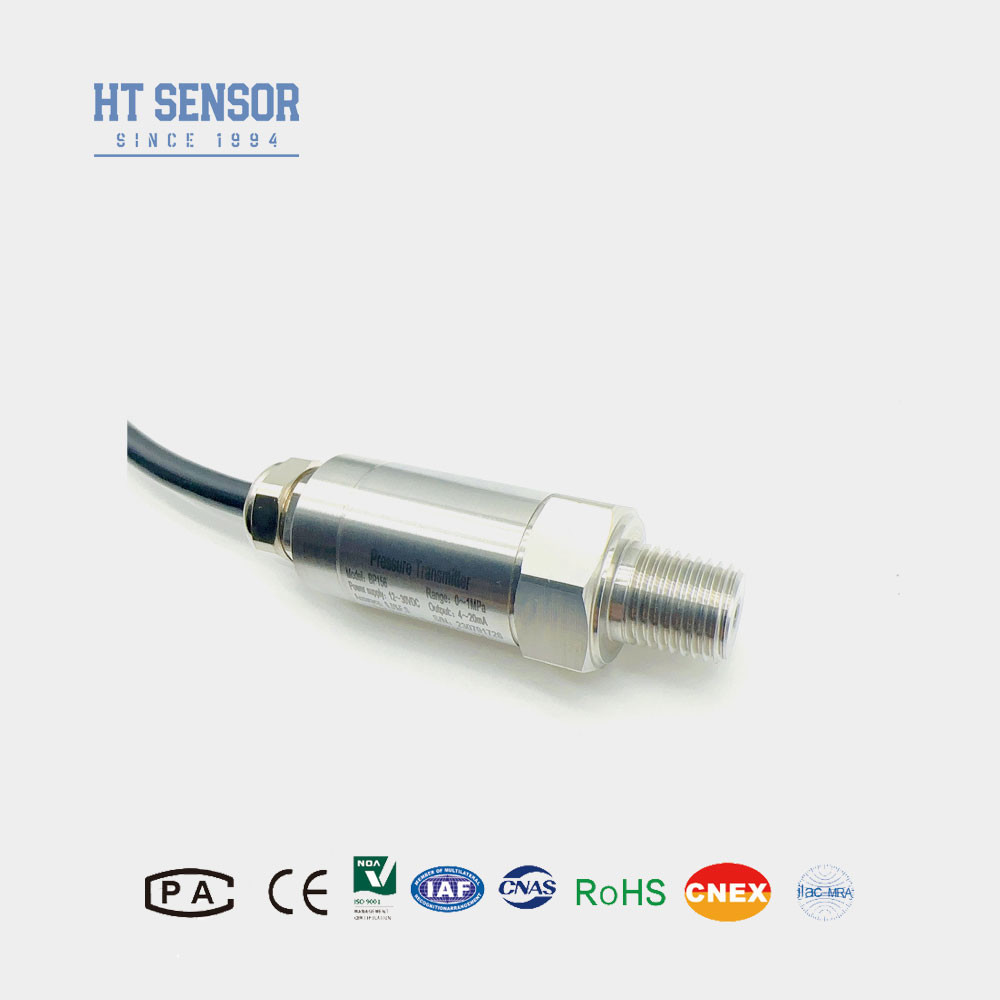

جهاز استشعار الضغط الصناعي BP9325-I2C بمادة من الفولاذ المقاوم للصدأ من أجل المتانة
جهاز استشعار الضغط الوقائي للسيليكون BP9325-I2C
المنتج مقدمة لجهاز استشعار الضغط الصناعي
جهاز استشعار الضغط BP9325-I2C يعتمد على مركزنا المملوء بالزيت من غشاء الانسحاب الصلبي الصلبي الذي تم تطويره من سلسلة HT كعنصر قياس للإشارة.دائرة معالجة الإشارة تقع داخل غطاء الفولاذ المقاوم للصدأ، تحويل إشارة جهاز الاستشعار إلى إشارة خروج IIC القياسية. خضع المنتج لاختبارات صارمة وفحص الشيخوخة للمكونات والمنتجات شبه النهائية والمنتجات النهائية ،ضمان الأداء المستقر والموثوق به.
خصائص المنتج لجهاز استشعار الضغط الصناعي
| معايير الأداء لمستشعر الضغط الصناعي BP9325-I2C | |
| النطاق | - 100 كيلو باث... 0 35 كيلو باث... 3.5 مبا... 100 مبا |
| نوع الضغط | ضغط القياس، الضغط المطلق |
| إمدادات الطاقة | 3.0 فولت 3.6 فولت DC |
| إشارة الخروج | I2C الرقمي (الضغط، درجة الحرارة) |
| الحمل الزائد | ≤ 1.5 مرة من النطاق المسمى |
| الدقة @ 25°C | ±0.25% (عادة) ، ±0.5% (أكثر) |
| قابلية التكرار والانسداد | 0.02% F.S (النموذجي) ، 0.05% F.S (الحد الأقصى) |
| الاستقرار على المدى الطويل | ± 0.1% F.S/year (معتاد) ، ± 0.2% F.S/year (الحد الأقصى) |
| الانجراف في درجة الحرارة الصفر | ± 0.02% F.S/°C (≤100KPa) ، ± 0.01% F.S/°C (>100KPa) |
| الانحراف الحراري على نطاق كامل | ± 0.02% F.S/°C (≤100KPa) ، ± 0.01% F.S/°C (>100KPa) |
| استجابة التردد | 2.4Khz |
| درجة حرارة التعويض | -20-70°C ((≤10MPa ، قابلة للتخصيص) |
| درجة حرارة العمل | -30°C~80°C |
| درجة حرارة التخزين | -40°C~120°C |
| التيار التشغيلي المستمر | 3 مآ DC |
| مواد السكن | 304316 لتر |
| مادة الحجاب الحاجز | 316L |
| مقاومة العزل | 50MΩ @50V DC |
| درجة الحماية | IP65 |
| حلقة O | مطاط الفلور |
| الوزن | ~ 0.4 كجم |
بروتوكول الاتصال
يستخدم BP-I2C بروتوكول الحافلة I2C للاتصال بالأجهزة الخارجية. تبدأ جميع اتصالات البيانات من MSB ، مع عنوان جهاز I2C 7 بت افتراضي هو 0x78.يعمل BP-IIC كجهاز عبيد I2C، ويمكن لجهاز الرئيس التواصل معه باستخدام تنسيقات الأوامر التالية:
عندما يتم تعيين BP-I2C على مخرج رقمي (باستخدام أمر I2C 0xAC) ، سيتم إصدار B[23:0] بثلاثة بايتات على التوالي. يمكن للمستخدمين تحويل المعدل إلى نسبة مئوية بسهولة باستخدام الصيغة التالية:
عند استخدام أمر 0xAC I2C لقراءة البيانات المعايرة البالغة 5 بايتات ، يتم توفير معلومات درجة الحرارة بواسطة آخر بايتين من البيانات البالغة 16 بت.يمكن للمستخدمين تحويل قيمة T بسهولة إلى درجة حرارة فعلية باستخدام الصيغة التالية:
ملاحظة: النقطة الافتراضية للجسر هي 10٪ ~ 90٪ ، والنقطة الصفرية للجسر للمستشعر تتوافق مع 10٪ ، والنقطة الكاملة تتوافق مع 90٪. لا يخرج مستشعر الافتراضية قيم درجة الحرارة.إنتاج الحرارة يتطلب تخصيص.
