| Place of Origin: | Baoji，China |
|---|---|
| اسم العلامة التجارية: | HT sensor |
| إصدار الشهادات: | CE,RoHs,ISO9001 |
| Model Number: | BP93420DIII |
| Minimum Order Quantity: | 1 |
| الأسعار: | negotiable |
| Packaging Details: | Standard Export Package |
| Delivery Time: | 5-8 work days |
| Payment Terms: | Western Union, L/C, T/T |
| Supply Ability: | 5000PCS/Month |
| Model NO.: | BP93420D-III | Customized: | Customized |
|---|---|---|---|
| Pressure Type: | Differential Pressure | Transport Package: | Standard Export Packing with Carton |
| Specification: | 10kpa~2Mpa | HS Code: | 9026201090 |
| Type: | Differential Pressure Transmitter | Measuring Medium: | Gas or Liquid |
| Accuracy Grade: | 0.25%, 0.5%,0.3% | Pressure range: | 0-10kpa...~2MPa |
| Samples: | US$ 80/Piece 1 Piece(Min.Order) | Request Sample | ||
| إبراز: | جهاز نقل الضغط التفاضلي BP93420DIII,العمليات الصناعية ناقل الضغط التفاضلي,جهاز نقل ضغط السائل,Industrial Processes Differential Pressure Transmitter,Liquid Pressure Differential Pressure Transmitter |
||

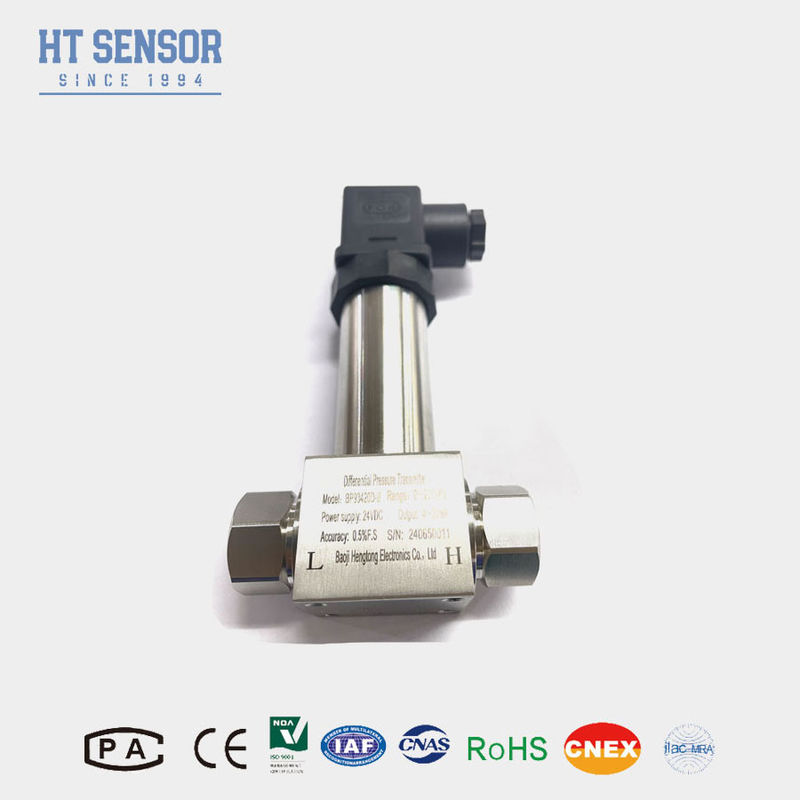

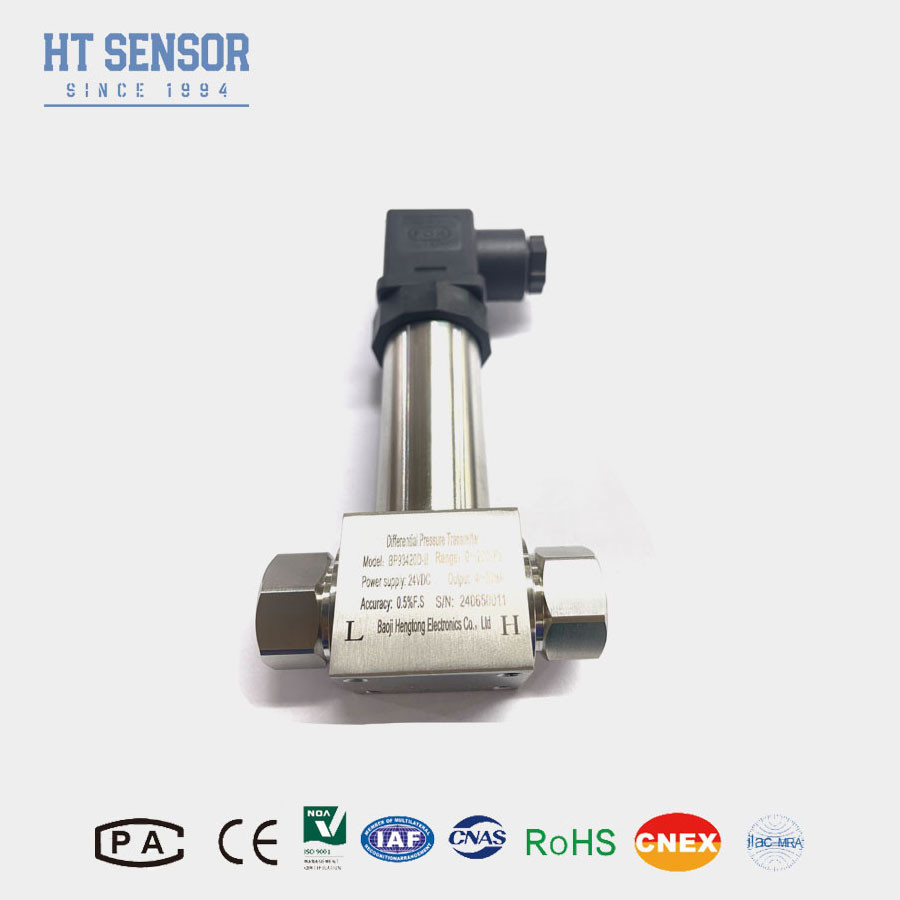

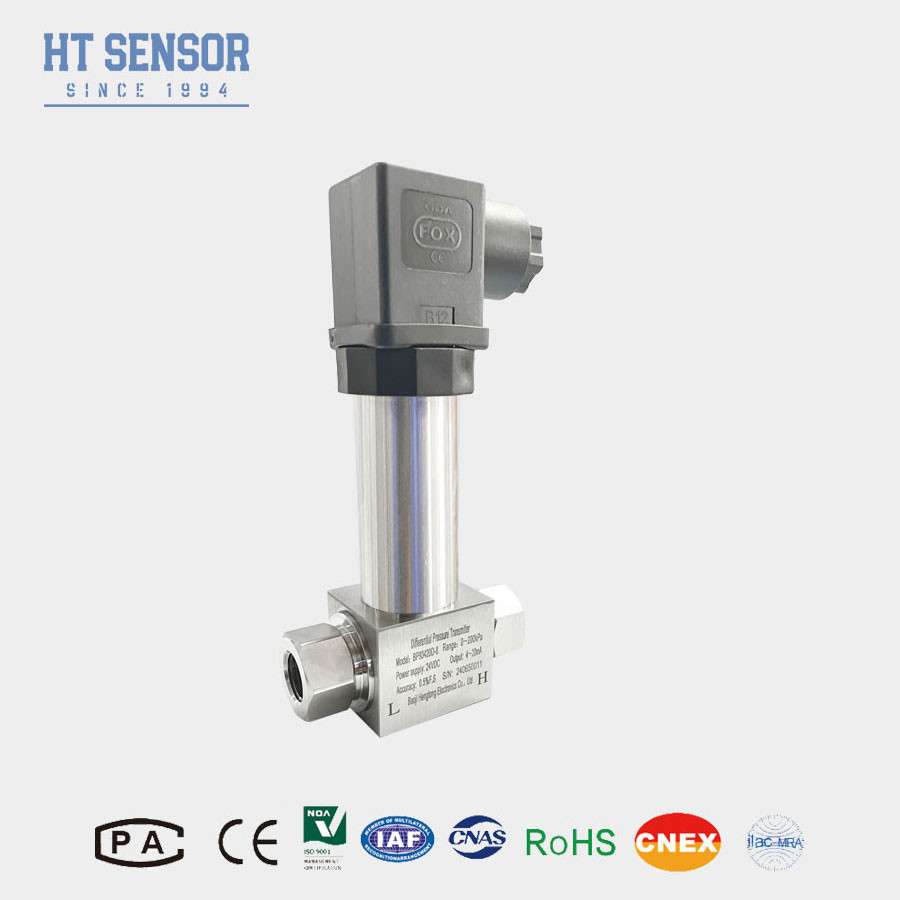

جهاز نقل الضغط التفاضلي BP93420DIII
إدخال جهاز نقل الضغط التفاضلي:
جهاز إرسال الضغط التفاضلي للضغط السائل BP93420DIII يستخدم جهاز استشعار السيليكون المنتشر.عندما يؤثر الضغط التفاضلي لوسط القياس على الحجابات المموجة في كلا الطرفين من جهاز الاستشعار، تظهر إشارة الإخراج من جسر Wheatstone على رقاقة المستشعر علاقة خطية جيدة مع الضغط التفاضلي ، مما يتيح قياس دقيق للضغط التفاضلي.وهي مناسبة لقياسات مختلفة لضغط الفرق بين الغاز والسائل في الصناعات مثل البترولالكيمياء والطاقة والهيدرولوجيا لتطبيقات خطوط الأنابيب.
خصائص المنتج:
1يحتوي جهاز الإرسال على تصميم هيكلي من الفولاذ المقاوم للصدأ، مما يجعله مضغوطاوسهلة التثبيت
2يخضع للتعويض الحراري الصارم وفحص الشيخوخة ، مما يضمن أداء مستقر وموثوق به
3يمكن اختيار الواجهة الكهربائية كخيار توصيل أو توصيل مباشر.
التطبيقات:
1مناسبة لقياس ضغط التفاضل من الغازات أو السوائل المختلفة في خطوط أنابيب الصناعات مثل البترول والكيماويات والطاقة والهيدرولوجيا.
2تطبيق في العمليات الصناعية في الموقع مثل البترول والكيمياء والمعادن وتوليد الطاقة والهيدرولوجيا
3قياس الضغط في خطوط الأنابيب وغرف الأفران
| معايير الأداء | |
| نطاق القياس | 0-10KPa...~2MPa |
| نوع الضغط | الضغط التفاضلي |
| الحمل الزائد من جانب واحد | ≤3 مرات من النطاق المسمى |
| ضغط ثابت | الحد الأدنى للقيمة بين 5 أضعاف النطاق المسمى أو 7 MPa |
| الدقة @ 25oC | ±0.25% (العادي) ±0.5% (الحد الأقصى) |
| التكرار | ± 0.03% (عادة) ± 0.05%FS (أكثر) |
| التهاب النفس | ± 0.03% (عادة) ± 0.05%FS (أكثر) |
| الاستقرار على المدى الطويل | ± 0.5%F.S/year ((≤ 200KPa) ± 0.2%F.S/year ((> 200KPa) |
| الانجراف في درجة الحرارة الصفر | ± 0.01%FS/oC ((> 100KPa) ، ± 0.02%FS/oC (≤ 100Kpa) |
| تحرك درجة حرارة الفترة | ± 0.01%FS/oC ((> 100KPa) ، ± 0.02%FS/oC (≤ 100Kpa) |
| درجة حرارة التعويض | 0-50 درجة مئوية ((0-10KPa ، 0-20KPa) ، 0-70 درجة مئوية ، 10-70 درجة مئوية |
| درجة حرارة العمل | -30 درجة مئوية ~ 80 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية إلى 100 درجة مئوية |
| اهتزاز | 10g،55Hz ~ 2kHz |
| مواد السكن | 304316 لتر |
| مادة الحجاب الحاجز | 316L |
| مقاومة العزل | 100MΩ 100VDC |
| تصنيف مقاومة للانفجار | آمنة بطبيعتها وقوية ضد الانفجارات |
| تصنيف الحماية | IP65 |
| الوزن | ~ 0.45 كجم |
| إشارة الخروج | فولتاج التغذية | نوع الإخراج |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 سلك |
| 0 ~ 10 / 20mA | 3 أسلاك |
|
| 0/1 ~ 5 فولت | ||
| 0.5 إلى 4.5 فولت | 5VDC |
| دليل الطلب: | ||||||||
| BP93420XX | ناقل الضغط | |||||||
| الرمز | المخطط البناء | |||||||
| DII | ناقل الضغط التفاضلي | |||||||
| نطاق القياس | 0-10KPa...~2MPa | |||||||
| الرمز | إمدادات الطاقة | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | غيرها | |||||||
| الرمز | إشارة الخروج | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| الرمز | اتصال الضغط | |||||||
| J1 | M20 × 1.5 ذكر | |||||||
| J2 | G1/2 ذكر | |||||||
| J3 | G1/4 الذكور | |||||||
| J4 | 1/2 NPT الذكر | |||||||
| J5 | غيرها | |||||||
| الرمز | الاتصال الكهربائي | |||||||
| B1 | هيرشمان | |||||||
| B2 | مغلق PG7 | |||||||
| B3 | مخرج الكابلات المغلقة | |||||||
| B4 | غيرها | |||||||
| الرمز | نوع الضغط | |||||||
| د | الضغط التفاضلي | |||||||
